链路聚合

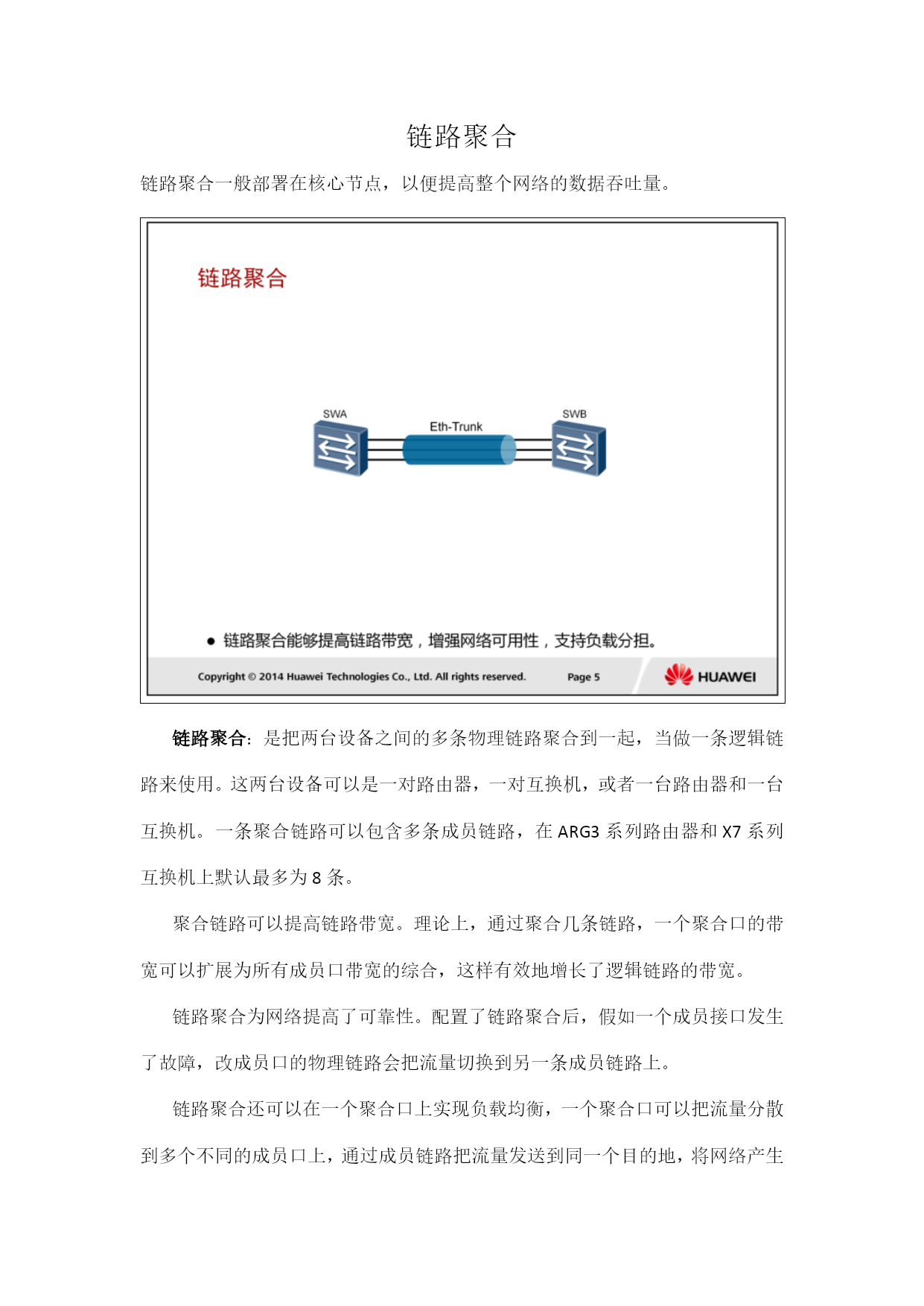

链路聚合一般部署在核心节点，以便提高整个网络的数据吞吐量。

链路聚合：是把两台设备之间的多条物理链路聚合到一起，当做一条逻辑链路来使用。这两台设备可以是一对路由器，一对互换机，或者一台路由器和一台互换机。一条聚合链路可以包含多条成员链路，在ARG3系列路由器和X7系列互换机上默认最多为8条。
聚合链路可以提高链路带宽。理论上，通过聚合几条链路，一个聚合口的带宽可以扩展为所有成员口带宽的综合，这样有效地增长了逻辑链路的带宽。
链路聚合为网络提高了可靠性。配置了链路聚合后，假如一个成员接口发生了故障，改成员口的物理链路会把流量切换到另一条成员链路上。
链路聚合还可以在一个聚合口上实现负载均衡，一个聚合口可以把流量分散到多个不同的成员口上，通过成员链路把流量发送到同一个目的地，将网络产生拥塞也许性降到最低。

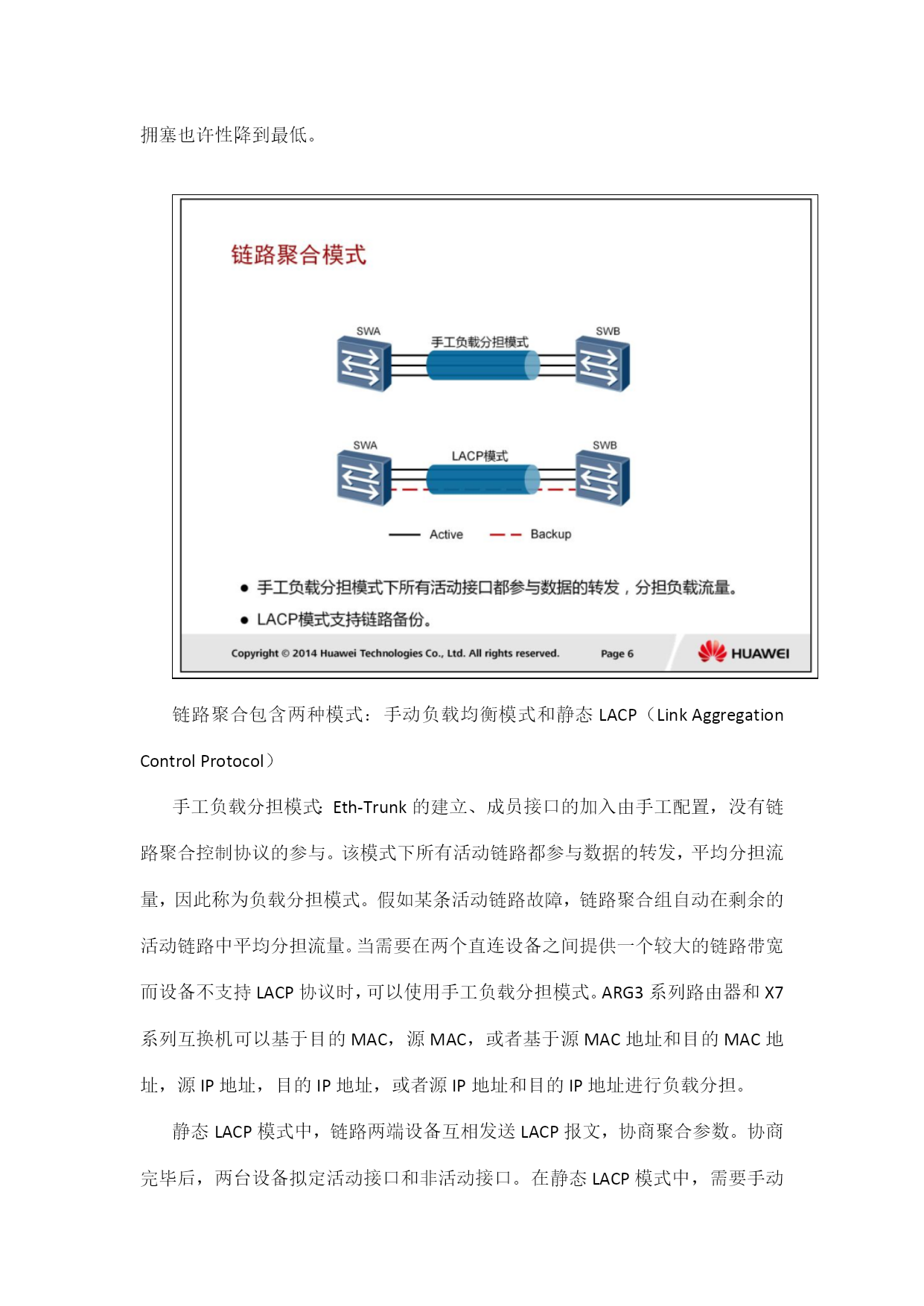

链路聚合包含两种模式：手动负载均衡模式和静态LACP（LinkAggregationControlProtocol）
手工负载分担模式：Eth-Trunk的建立、成员接口的加入由手工配置，没有链路聚合控制协议的参与。该模式下所有活动链路都参与数据的转发，平均分担流量，因此称为负载分担模式。假如某条活动链路故障，链路聚合组自动在剩余的活动链路中平均分担流量。当需要在两个直连设备之间提供一个较大的链路带宽而设备不支持LACP协议时，可以使用手工负载分担模式。ARG3系列路由器和X7系列互换机可以基于目的MAC，源MAC，或者基于源MAC地址和目的MAC地址，源IP地址，目的IP地址，或者源IP地址和目的IP地址进行负载分担。

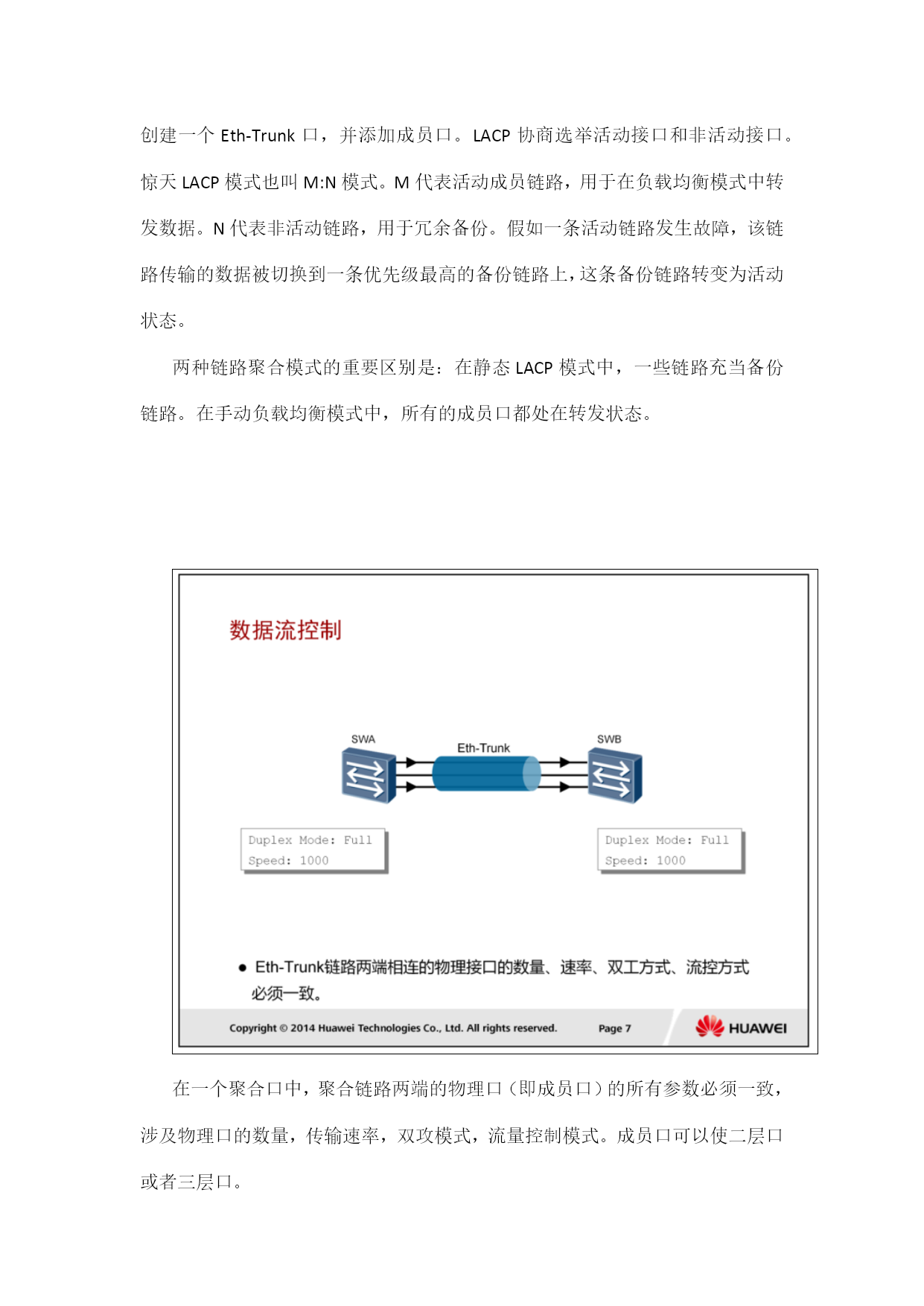

静态LACP模式中，链路两端设备互相发送LACP报文，协商聚合参数。协商完毕后，两台设备拟定活动接口和非活动接口。在静态LACP模式中，需要手动创建一个Eth-Trunk口，并添加成员口。LACP协商选举活动接口和非活动接口。惊天LACP模式也叫M:N模式。M代表活动成员链路，用于在负载均衡模式中转发数据。N代表非活动链路，用于冗余备份。假如一条活动链路发生故障，该链路传输的数据被切换到一条优先级最高的备份链路上，这条备份链路转变为活动状态。
两种链路聚合模式的重要区别是：在静态LACP模式中，一些链路充当备份链路。在手动负载均衡模式中，所有的成员口都处在转发状态。

在一个聚合口中，聚合链路两端的物理口（即成员口）的所有参数必须一致，涉及物理口的数量，传输速率，双攻模式，流量控制模式。成员口可以使二层口或者三层口。

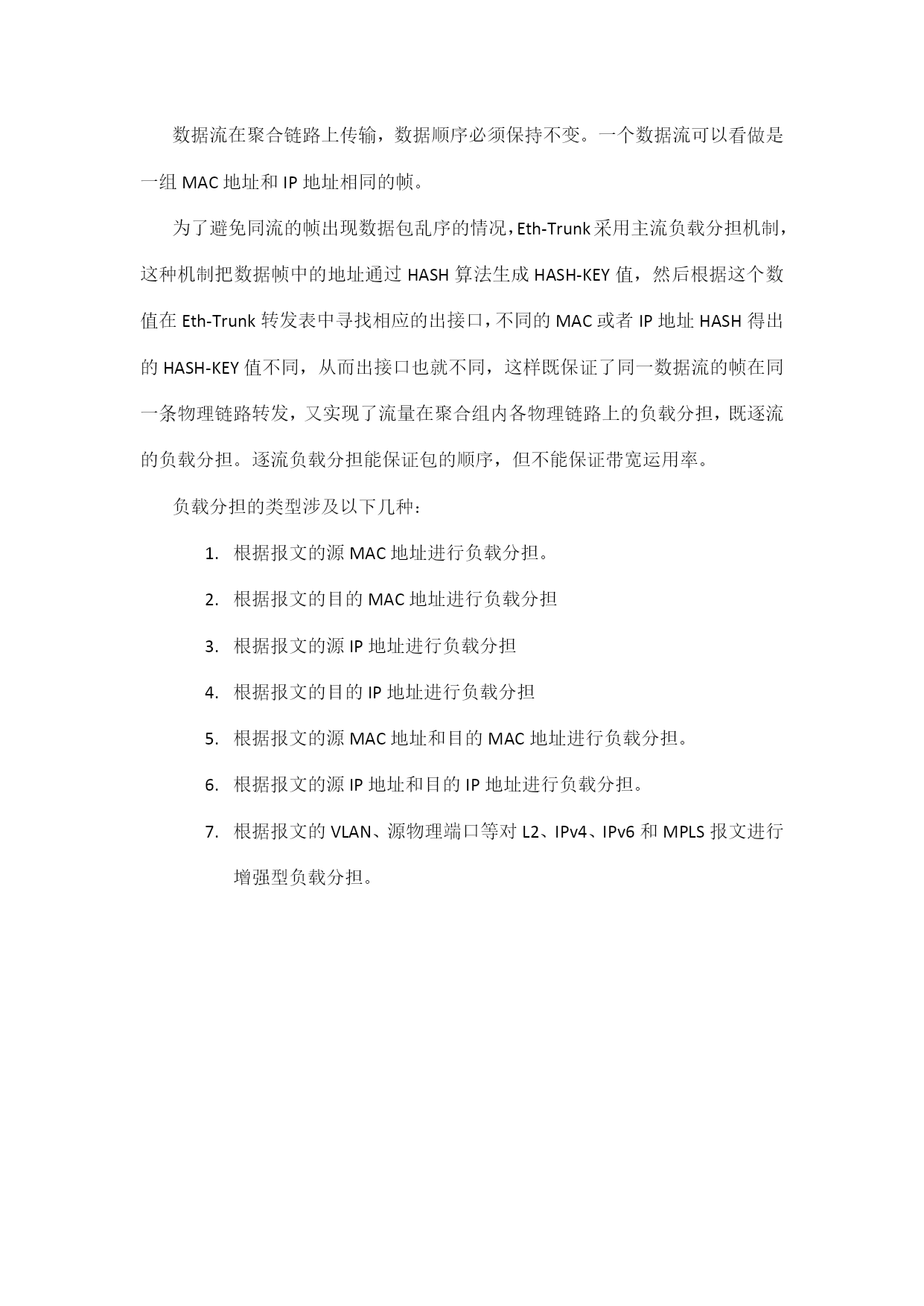

数据流在聚合链路上传输，数据顺序必须保持不变。一个数据流可以看做是一组MAC地址和IP地址相同的帧。
为了避免同流的帧出现数据包乱序的情况，Eth-Trunk采用主流负载分担机制，这种机制把数据帧中的地址通过HASH算法生成HASH-KEY值，然后根据这个数值在Eth-Trunk转发表中寻找相应的出接口，不同的MAC或者IP地址HASH得出的HASH-KEY值不同，从而出接口也就不同，这样既保证了同一数据流的帧在同一条物理链路转发，又实现了流量在聚合组内各物理链路上的负载分担，既逐流的负载分担。逐流负载分担能保证包的顺序，但不能保证带宽运用率。
负载分担的类型涉及以下几种：
根据报文的源MAC地址进行负载分担。
根据报文的目的MAC地址进行负载分担
根据报文的源IP地址进行负载分担
根据报文的目的IP地址进行负载分担
根据报文的源MAC地址和目的MAC地址进行负载分担。
根据报文的源IP地址和目的IP地址进行负载分担。
根据报文的VLAN、源物理端口等对L2、IPv4、IPv6和MPLS报文进行增强型负载分担。

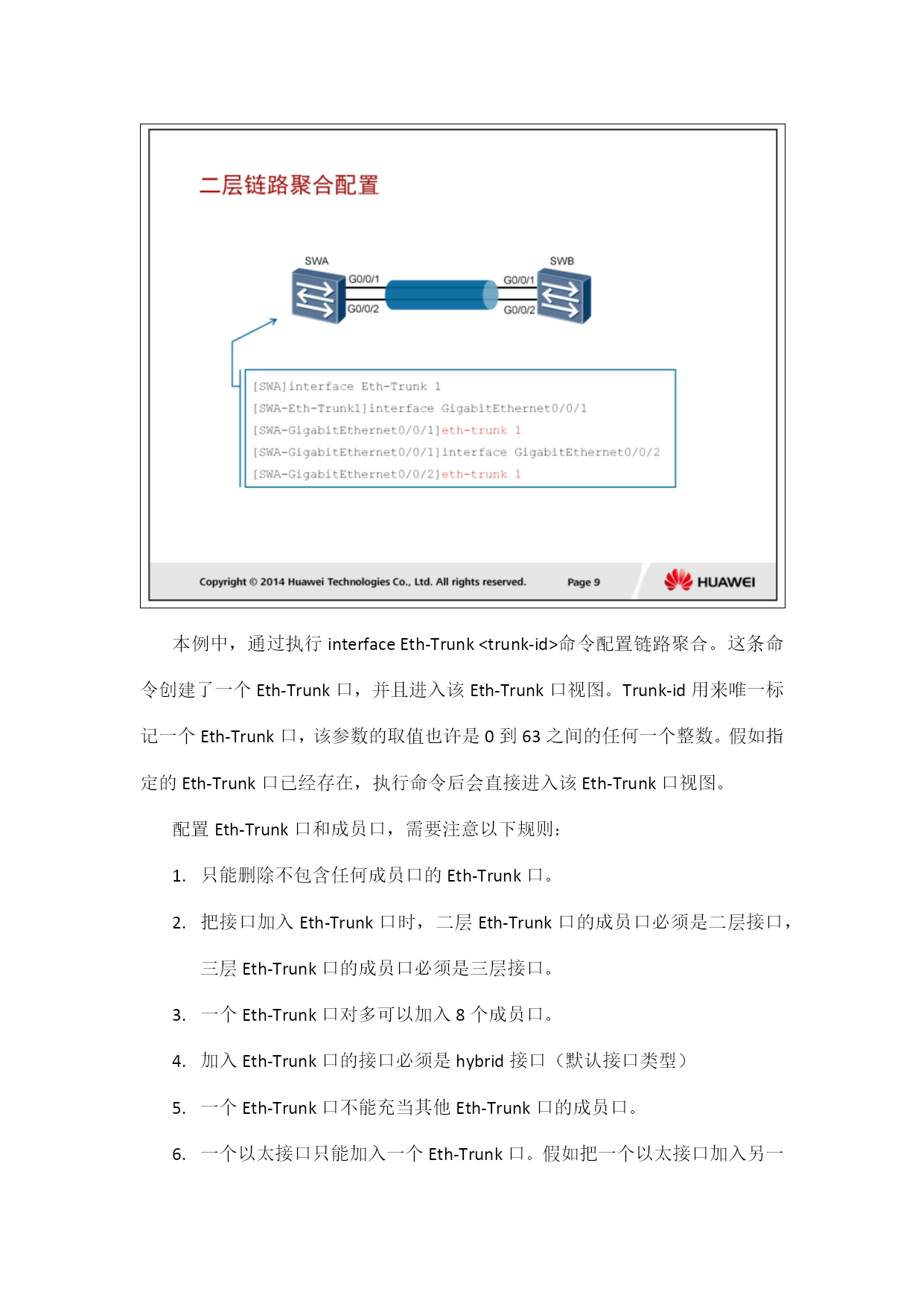

本例中，通过执行interfaceEth-Trunk<trunk-id>命令配置链路聚合。这条命令创建了一个Eth-Trunk口，并且进入该Eth-Trunk口视图。Trunk-id用来唯一标记一个Eth-Trunk口，该参数的取值也许是0到63之间的任何一个整数。假如指定的Eth-Trunk口已经存在，执行命令后会直接进入该Eth-Trunk口视图。
配置Eth-Trunk口和成员口，需要注意以下规则：
只能删除不包含任何成员口的Eth-Trunk口。
把接口加入Eth-Trunk口时，二层Eth-Trunk口的成员口必须是二层接口，三层Eth-Trunk口的成员口必须是三层接口。
一个Eth-Trunk口对多可以加入8个成员口。
加入Eth-Trunk口的接口必须是hybrid接口（默认接口类型）
一个Eth-Trunk口不能充当其他Eth-Trunk口的成员口。
一个以太接口只能加入一个Eth-Trunk口。假如把一个以太接口加入另一个Eth-Trunk口，必须先把该以太接口从当前所属的Eth-Trunk口中删除。
一个Eth-Trunk口的成
