ICS91.110
Q92
备案号=30058-2011JC
中华人民共和国建材行业标准

JC/T878.1—2010
代替JC/T878.1—2001

水泥工业用硬齿面减速机
第1部分：中心传动磨机

Case-hardenedreducerusedincementindustry
Part1：reducerforcentraldrivetubemil里

2010-1〗-22发布2011-03-01实施

中华人民共和国工业和信息化部发布
JC/T878-1—2010

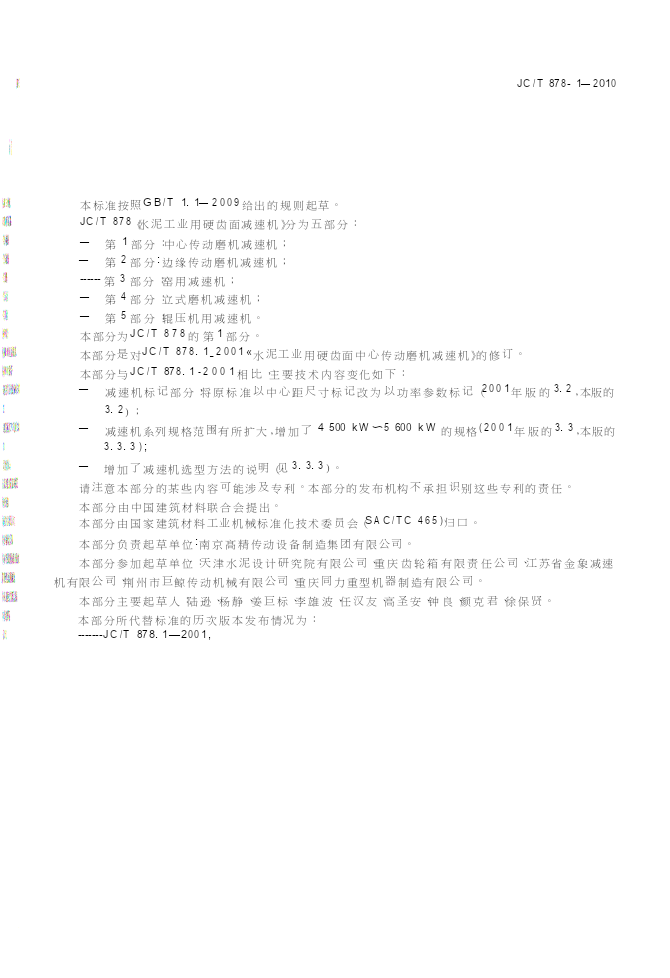

本标准按照GB/T1.1—2009给出的规则起草。
JC/T878《水泥工业用硬齿面减速机》分为五部分：
——第1部分：中心传动磨机减速机；
——第2部分:边缘传动磨机减速机；
------第3部分：窑用减速机；
——第4部分：立式磨机减速机；
——第5部分：辊压机用减速机。
本部分为JC/T878的第1部分。
本部分是对JC/T878.1_2001«水泥工业用硬齿面中心传动磨机减速机》的修订。
本部分与JC/T878.1-2001相比，主要技术内容变化如下：
——减速机标记部分，将原标准以中心距尺寸标记改为以功率参数标记（2001年版的3.2,本版的
3.2)；
——减速机系列规格范围有所扩大,增加了4500kW〜5600kW的规格(2001年版的3.3,本版的
3.3.3);
——增加了减速机选型方法的说明（见3.3.3)。
请注意本部分的某些内容可能涉及专利。本部分的发布机构不承担识别这些专利的责任。
本部分由中国建筑材料联合会提出。
本部分由国家建筑材料工业机械标准化技术委员会（SAC/TC465)归口。
本部分负责起草单位:南京髙精传动设备制造集团有限公司。
本部分参加起草单位：天津水泥设计研究院有限公司、重庆齿轮箱有限责任公司、江苏省金象减速
机有限公司、荆州市巨鲸传动机械有限公司、重庆同力重型机器制造有限公司。
本部分主要起草人：陆逊、杨静、姜巨标、李雄波、任汉友、高圣安、钟良、颜克君、徐保贤。
本部分所代替标准的历次版本发布情况为：
-------JC/T878.1—2001,
JC/T878.1—2010

水泥工业用硬齿面减速机
第1部分：中心传动磨机减速机

?范围

JC/T878的本部分规定了水泥工业用硬齿面中心传动磨机减速机的分类与标记、要求、试验方法、
检验规则和标志、包装、运输、贮存。_
本部分适用宁水泥工业用硬齿面减速机中的中心传动磨机减速机（以下简称减速机），其他行业可
参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引ffl文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志（GB/T191—2008,ISO780:1997,MOD)
GB/T700碳素结构钢..
GB/T1804一般公差未注公差的线性和角度尺寸公差（GB/T1804-2000,eqvISO2768—1:
1989)
GB/T3077合金结构钢

GB/T3480渐开线圆柱齿轮承载能力计算方法（GB/T3480-1997,eqvISO6336_1〜3:19%)
GB/T3480.5直齿轮和斜齿轮承载能力计算第5部分：材料的强度和质量（GB/T3480_5—
2008,ISO6336-5=2003,IDT)
GB5903—1995工业闭式齿轮油
GB/T6388运输包装收发货标志
GB/T6404.1齿轮装置的验收规范第1部分:空气传播噪声的试验规范
GB/T6404.2齿轮装置的验收规范第2部分:验收试验中齿轮装置机械振动的测定
GB/T10095.1圆柱齿轮精度制第1部分:轮齿同侧齿面偏差的定义和允许值GB/TIOOM.2
圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值（GB/T10095.1-2008,ISO
1328-1：1995,IDT；GB/T10095.2-2008,ISO1328-2:1997,IDT}
JB/T4385.1锤上自由锻件通用技术条件
JB/T5000.3重型机械通用技术条件第3部分：焊接件
JB/T5000.15重型机械通用技术条件第15部分:锻钢件无损探伤
JB/T6396大型合金结构钢锻件技术条件
JB/T7929齿轮传动装置清洁度
JB/T9050.3圆柱齿轮减速器加载试验方法
JC/T402水泥机械涂漆防锈技术条件
JC/T406水泥机械包装技术条件

3分类与标记

3.1分类
减速机按传动功率分类，其代号用传动功率(kW)的1/10表示.
3.2标记
减速机的标记方式表示如下：
JC/T878.1—2010

JM□

-----------------传动功
