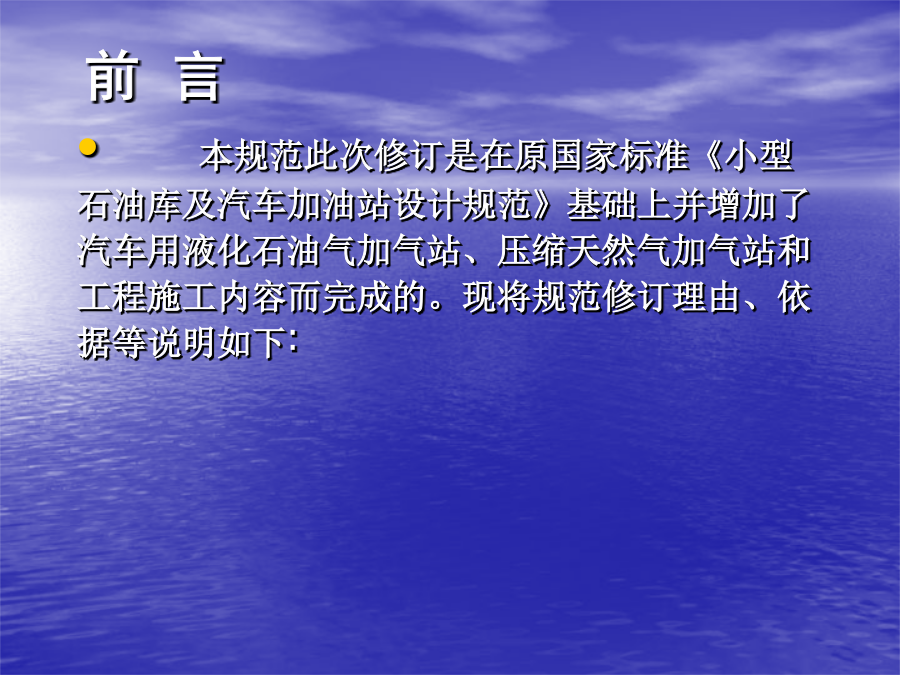

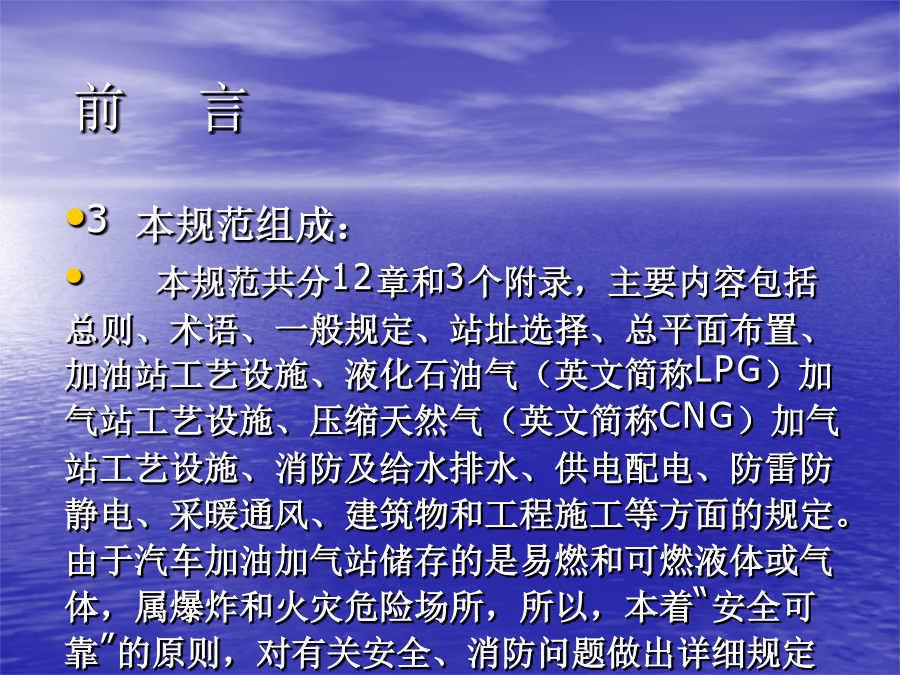

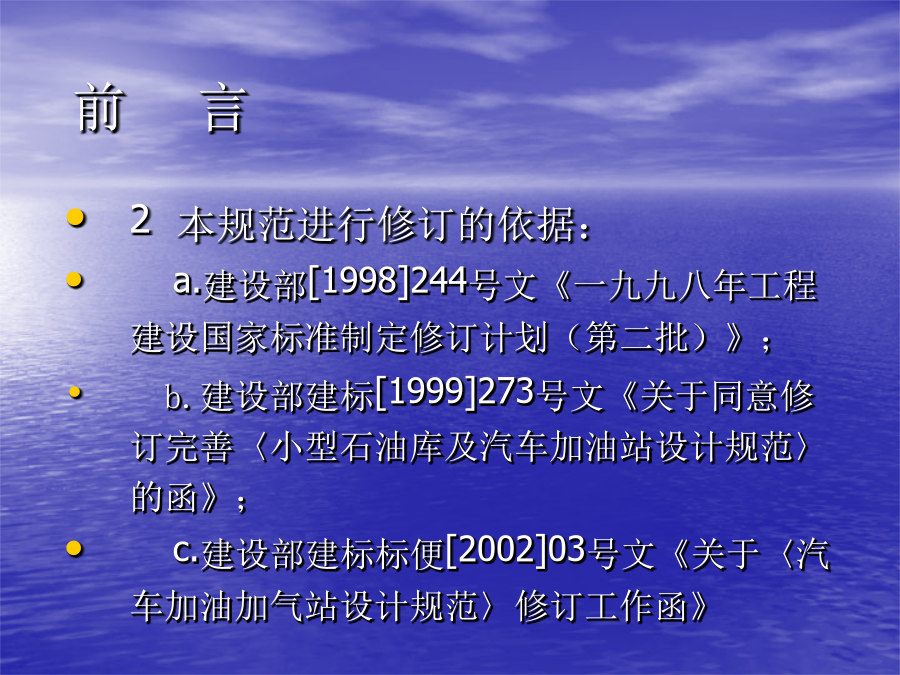

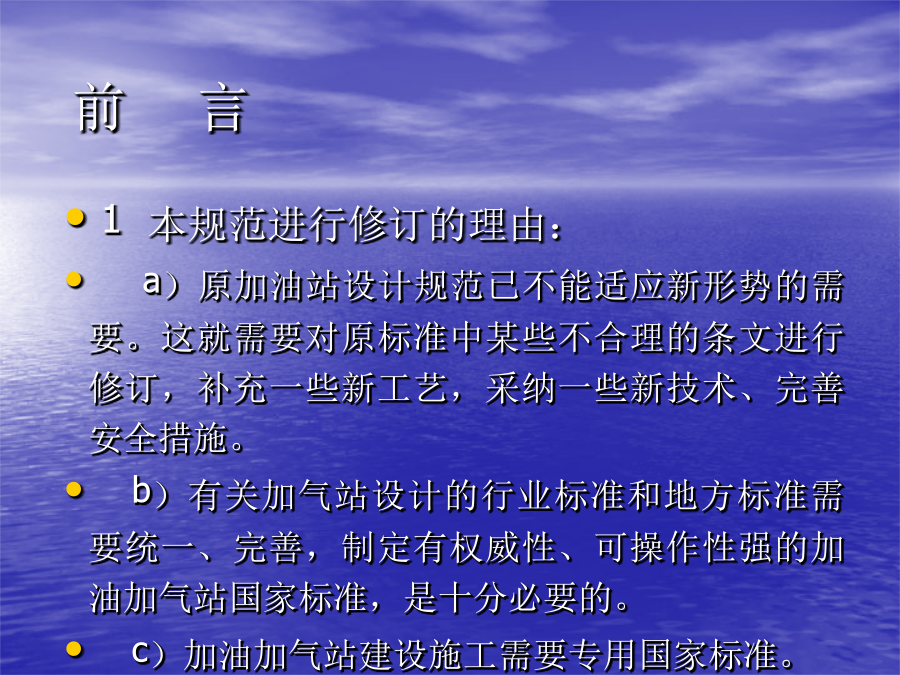

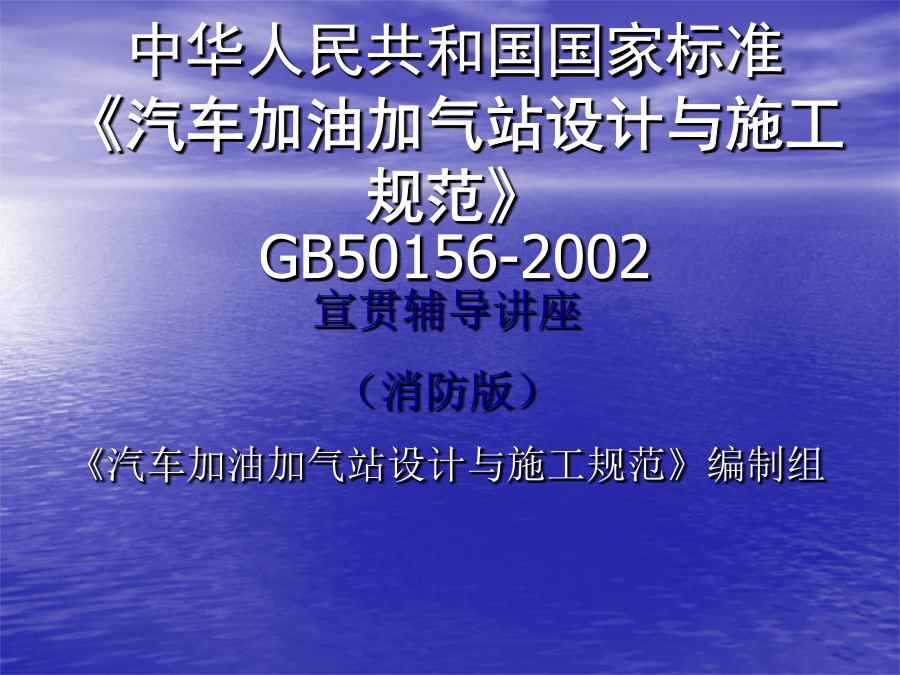

中华人民共和国国家标准《汽车加油加气站设计与施工规范》GB50156-2002前言前言前言前言前言前言前言前言前言前言前言宣讲提纲第1部分加油加气站简介1加油站简介1加油站简介2液化石油气（LPG）加气站简介2液化石油气（LPG）加气站简介2液化石油气（LPG）加气站简介2液化石油气（LPG）加气站简介3压缩天然气（CNG）加气站简介3压缩天然气（CNG）加气站简介3压缩天然气（CNG）加气站简介3压缩天然气（CNG）加气站简介3压缩天然气（CNG）加气站简介3压缩天然气（CNG）加气站简介3压缩天然气（CNG）加气站简介第2部分加油加气站安全基本知识1可燃介质的危险特性及分类1易燃可燃介质的危险特性及分类1易燃可燃介质的危险特性及分类1易燃可燃介质的危险特性及分类1易燃可燃介质的危险特性及分类1易燃可燃介质的危险特性及分类1易燃可燃介质的危险特性及分类1易燃可燃介质的危险特性及分类1易燃可燃介质的危险特性及分类2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施2防爆防火措施3关于民用建筑物保护类别划分的规定3关于民用建筑物保护类别划分的规定3关于民用建筑物保护类别划分的规定3关于民用建筑物保护类别划分的规定3关于民用建筑物保护类别划分的规定3关于民用建筑物保护类别划分的规定3关于民用建筑物保护类别划分的规定3关于民用建筑物保护类别划分的规定加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分加油加气站内爆炸危险区域的等级范围划分I加油站安全和消防方面的规定
A防止易燃可燃物质处于危险状态的规定a控制可燃介质总量的规定A防止易燃可燃物质处于危险状态的规定a控制可燃介质总量的规定A防止易燃可燃物质处于危险状态的规定a控制可燃介质总量的规定

A防止易燃可燃物质处于危险状态的规定b采取易于泄露的可燃气体扩散措施的规定

A防止易燃可燃物质处于危险状态的规定c加强可燃介质系统密闭性的规定A防止易燃可燃物质处于危险状态的规定c加强可燃介质系统密闭性的规定

表4.0.4注
①重要公共建筑物、明火或散发火花地点和甲、乙类物品及甲、乙类液体的定义应符合现行国家标准《建筑设计防火规范》的规定。
②民用建筑物保护类别划分应符合附录C的规定。
③对柴油罐及其通气管管口和柴油加油机，本表的距离可减少50%。
④对汽油罐及其通气管管口,若设有卸油油气回收系统，本表的距离可减少20%；当同时设置卸油和加油油气回收系统时，本表的距离可减少30%，但不得小于5m。（原为：设有油气回收系统的加油站，与周围建筑物、交通线的安全距离，可按本表减少50%。）B控制火源的规定a预防明火的规定B控制火源的规定a预防明火的规定B控制火源的规定a预防明火的规定B控制火源的规定a预防明火的规定B控制火源的规定a预防明火的规定B控制火源的规定a预防明火的规定

本条根据加油加气站内各设施的特点和附录B所划分的爆炸危险区域规定了各设施间的防火距离。布置原则是使辅助设施（站房等）位于防爆区域之外，工艺设施之间尽量紧凑布置，以节约占地。10.1.4当引用外电源有困难时，加油加气站可设置小型内燃发电机组。内燃机的排烟管口，应安装阻火器。排烟管口至各爆炸危险区域边界的水平距离应符合下列规定：
1排烟口高出地面4.5m以下时不应小于5m。
2排烟口高出地面4.5m及以上时不应小于3m。

10.2.2加油加气站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于4Ω。
加油加气站的面积一般都不大，各类接地共用一个接地装置既经济又安全，但接地电阻需按要求最小的(保护接地)确定为4Ω。当单独设置接地装置时，各接地装置之间要保持一定距离(地下大于3m)，否则是分不开的。当分不开时，只好合并在一起设置，但接地电阻值要按最小要求值设置。
