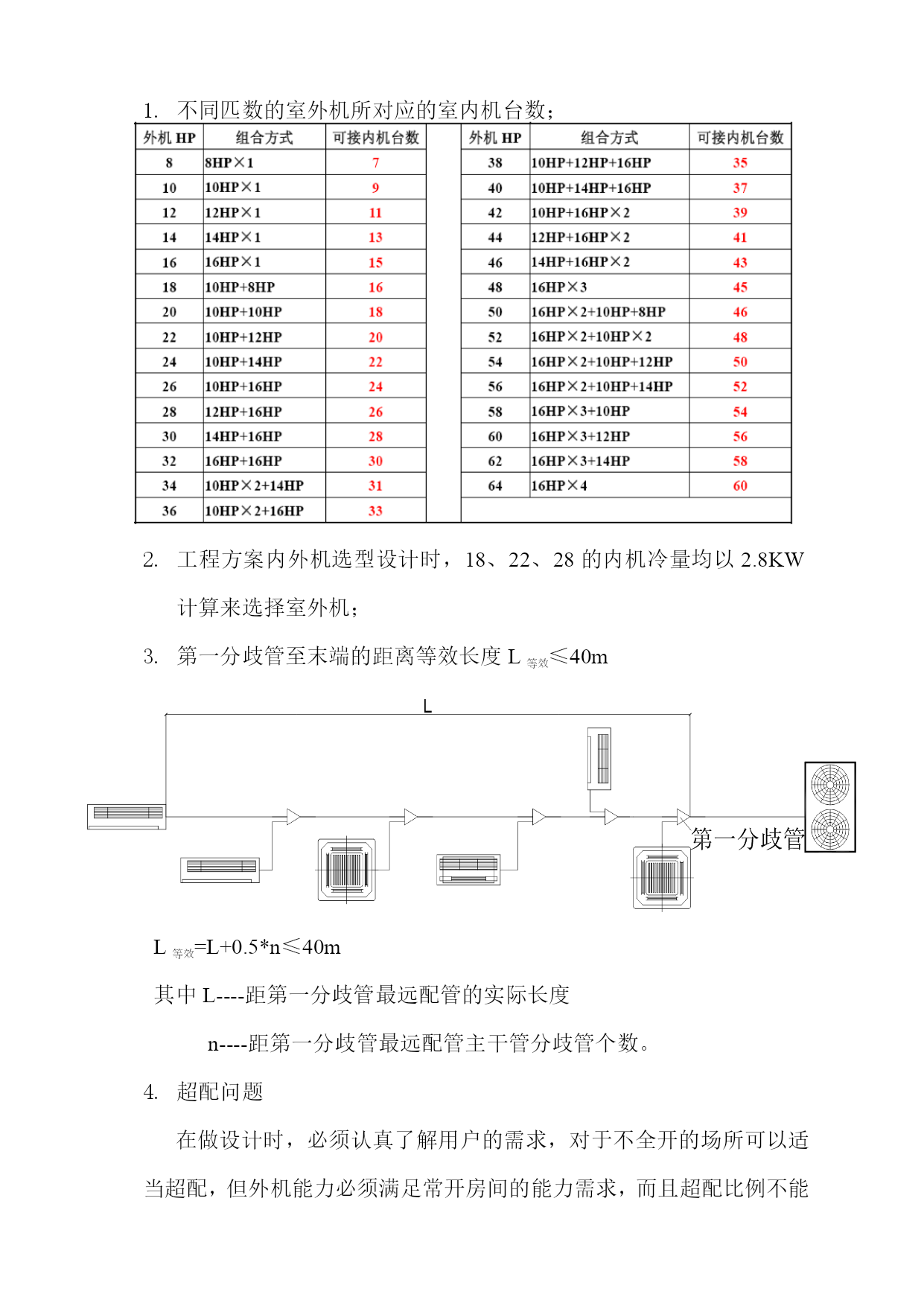

不同匹数的室外机所对应的室内机台数；

工程方案内外机选型设计时，18、22、28的内机冷量均以2.8KW计算来选择室外机；
第一分歧管至末端的距离等效长度L等效≤40m

L等效=L+0.5*n≤40m
其中L----距第一分歧管最远配管的实际长度
n----距第一分歧管最远配管主干管分歧管个数。
超配问题
在做设计时，必须认真了解用户的需求，对于不全开的场所可以适当超配，但外机能力必须满足常开房间的能力需求，而且超配比例不能超过130%（由于回油问题除霜等原因内外机能力配比不能低于80%），对于同一个多联机系统内的所有内机全开的系统是绝对不能超配设计，以免影响客户正常使用。
配管总长
机型配管长度允许值（实际值）备注V3≤250m20匹以下≤300m20匹以上V4≤350m30匹以下≤500m30匹以上D3≤250m20匹以下≤300m20匹以上D4≤250m20匹以下≤300m20匹以上最远配管长度
机型最远配管长实际长度（m）最远配管长相当长度（m）V3≤125m≤150mV4≤150m≤175mD3≤130m≤150mD4≤130m≤150m室内外机落差
机型室外机高于室内机时室外机低于室内机时V3≤50m≤30mV4≤70m≤40mD3≤50m≤30mD4≤50m≤30m室内机与室内机落差
室内机与室内机落差＜15m
主管、主配管规格尺寸
R22系统（含V3、D3、D4机型）的主管、主配管规格尺寸主管规格尺寸主配管规格尺寸适用分歧管室外机容量液管mm气管mm美的下游内机容量A（×100w）液管mm气管mm8~12HPФ12.7Ф28.6A＜100Ф9.5Ф15.9FQZHN-0114～16HPФ15.9Ф34.9100≤A＜160Ф9.5Ф19.1FQZHN-0118~22HPФ19.1Ф34.9160≤A＜330Ф12.7Ф25.4FQZHN-0224HPФ19.1Ф41.3330≤A＜480Ф15.9Ф34.9FQZHN-0326~34HPФ22.2Ф41.3480≤A＜640Ф19.1Ф34.9FQZHN-0436~48HPФ22.2Ф54.0640≤A＜880Ф19.1Ф41.3FQZHN-0450~64HPФ25.4Ф63.5880≤A＜1344Ф22.2Ф54.0FQZHN-051344≤AФ25.4Ф63.5FQZHN-06
美的（新）R22系统内机连管尺寸R22系统室外机并联组件选择美的内机（×100W）液侧支配管气侧支配管室外机台数D3、D4V345（含）以下Ф6.4Ф12.72台FQZHW-02FQZHW-02T56、71、80、90φ9.5φ15.93台FQZHW-03FQZHW-03T100以上（含）φ9.5φ19.14台FQZHW-04FQZHW-04T
R410A系统（含D3+、V4机型）的主管、主配管规格尺寸室外机容量当液测所有配管等效长度＜90m时，主管尺寸mm当液测所有配管等效长度≥90m时，主管尺寸mm气侧液侧气侧液侧8HPΦ22.2Φ12.7Φ22.2Φ12.710~12HPФ25.4Φ12.7Ф25.4Φ12.714~16HPΦ28.6Φ12.7Φ31.8Φ15.918~22HPΦ28.6Φ15.9Φ31.8Φ19.124HPΦ34.9Φ15.9Φ34.9Φ19.126~34HPΦ34.9Φ19.1Φ38.1Φ22.236~48HPΦ41.3Φ19.1Φ41.3Φ22.250~64HPΦ44.5Φ22.2Φ44.5Φ25.4
下游内机容量（A×100）R410a系统主配管尺寸mm(不得大于主管的尺寸)适用分歧管气管液管A＜168Ф15.9Ф9.5FQZHN-01168≤A＜224Ф19.1FQZHN-01224≤A＜330Ф22.2FQZHN-02330≤A＜470Ф28.6Ф12.7FQZHN-03470≤A＜710Ф15.9FQZHN-03710≤A＜1040Ф34.9Ф19.1FQZHN-041040≤A＜1344Ф41.3FQZHN-041344≤AΦ44.5Ф22.2FQZHN-05美的（新）R410A内机连管尺寸美的（新）内机（×100W）液侧支配管mm气侧支配管mm56以上(含)φ9.5φ15.945以下(含)φ6.4φ12.7
R410A系统室外机并联组件选择室外机台数D3+、V42台FQZHW-02N13台FQZHW-03N14台FQZHW-04N1分歧管组件应注意其水平直管道的距离：

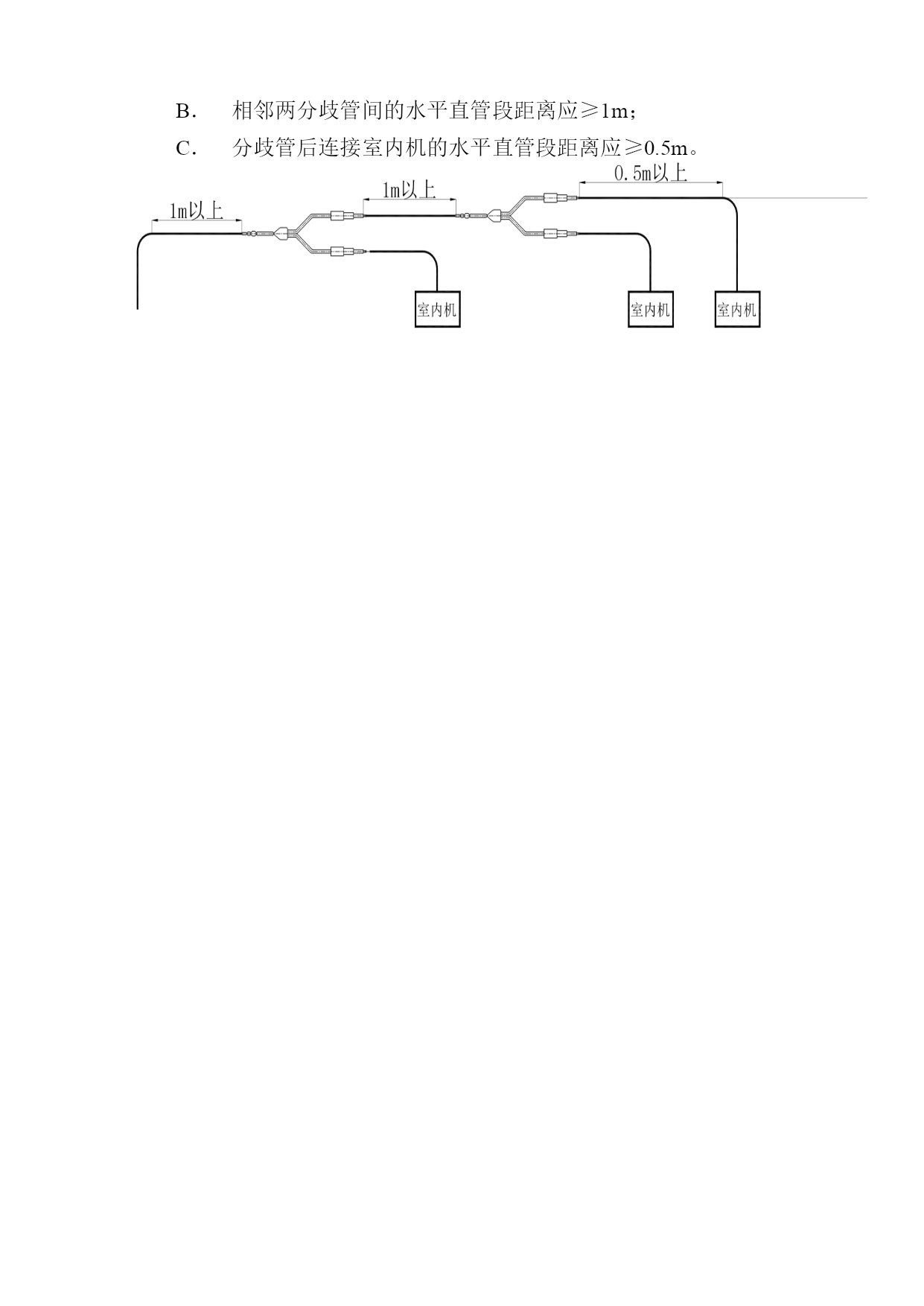

铜管转弯处与相邻分歧管间的水平直管段距离应≥1m；
相邻两分歧管间的水平直管段距离应≥1m；
分歧管后连接室内机的水平直管段距离应≥0.5m。
