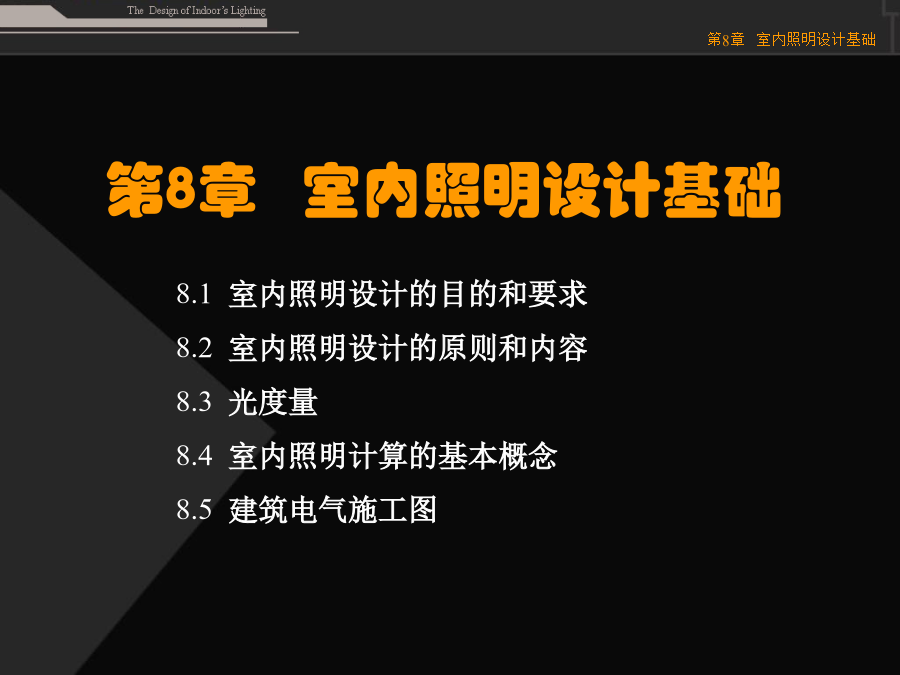

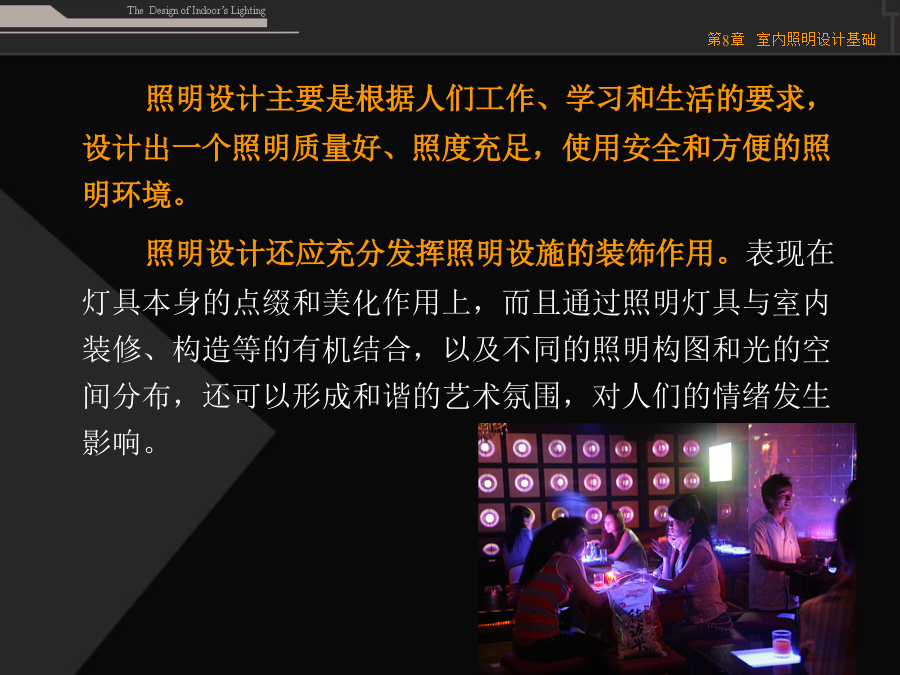

第8章室内照明设计基础照明设计主要是根据人们工作、学习和生活的要求，设计出一个照明质量好、照度充足，使用安全和方便的照明环境。

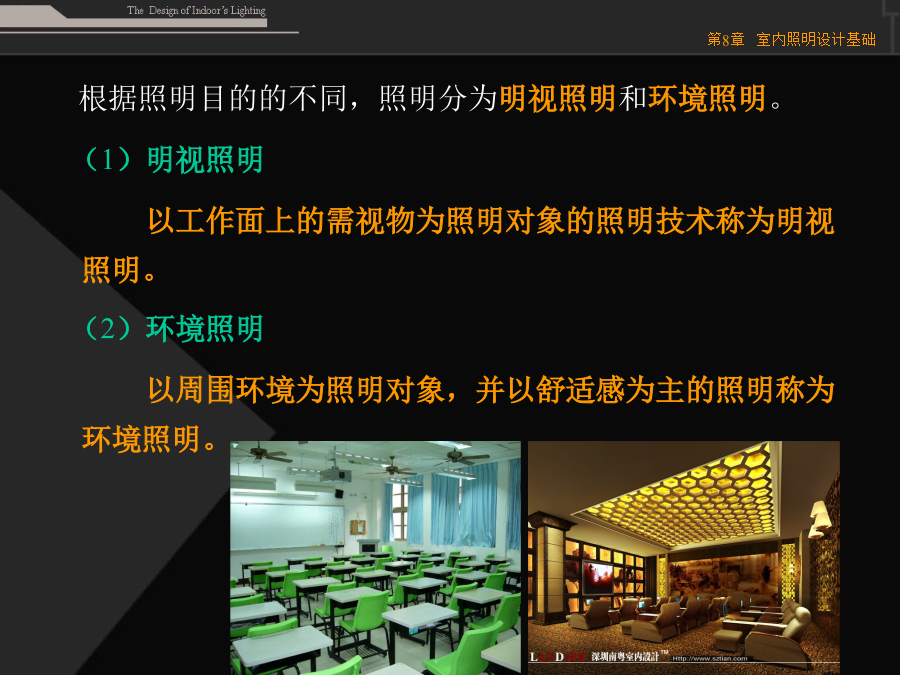

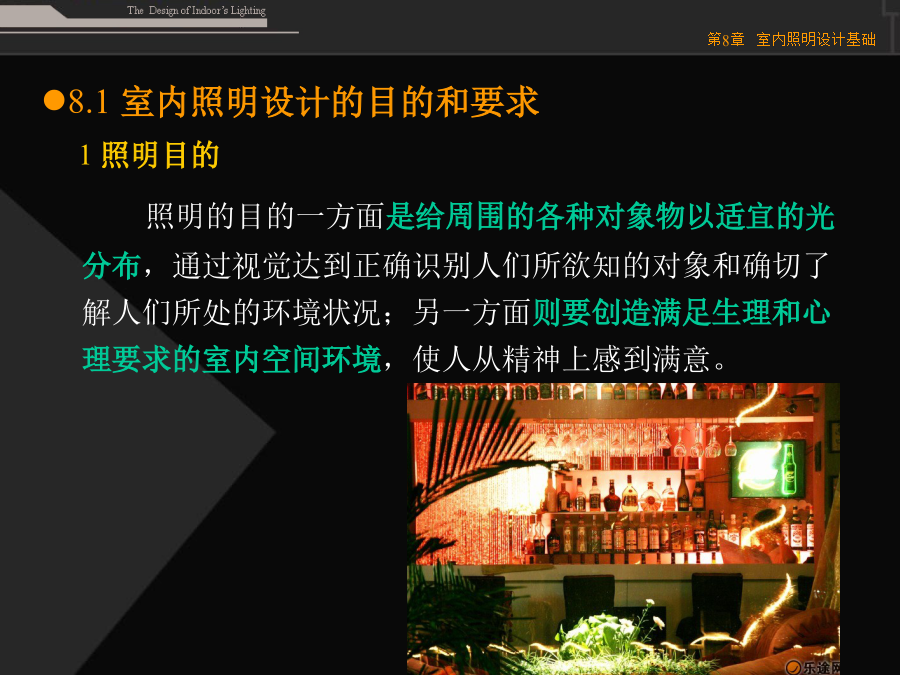

照明设计还应充分发挥照明设施的装饰作用。表现在灯具本身的点缀和美化作用上，而且通过照明灯具与室内装修、构造等的有机结合，以及不同的照明构图和光的空间分布，还可以形成和谐的艺术氛围，对人们的情绪发生影响。8.1室内照明设计的目的和要求根据照明目的的不同，照明分为明视照明和环境照明。
（1）明视照明
以工作面上的需视物为照明对象的照明技术称为明视照明。
（2）环境照明
以周围环境为照明对象，并以舒适感为主的照明称为环境照明。2照明要求
在进行照明设计时应全面考虑和恰当处理下列各项照明质量的指标：照度、亮度分布、照度的均匀性、阴影、眩光、光的颜色、照度的稳定性等。
（1）合理的照度水平——照度(lx)是决定受照物明亮程度的间接指标，因此常将照度水平作为衡量照明质量最基本的技术指标之一。
①照度与视力的关系
照度低时人的视功能也降低，随着照度的提高，视功能逐步提高。但当照度增加到1000lx以上，随着照度的提高，视功能的提高就不显著了。②照度与工作效率和事故率的关系
合适的照度可以减少视疲劳，从而减少事故的发生，提高劳动生产率。500～1000lx的照度范围是大多数连续工作的室内作业场所的合适照度。
照度在对视力的影响中最重要的是被观察物的大小和它同背景亮度的对比程度。（2）照度的均匀性
除了合理的照度外，为了减轻人眼对因照度的极不相同的频繁适应所造成的视觉疲劳，室内照度的分布应该具有一定的均匀度。
国际照明委员会(CIE)推荐，在一般照明情况下，工作区域最低照度与平均照度之比(即照度均匀度)不应小于0.8，工作房间整个区域的平均照度一般不应小于工作区平均照度的1／3，相邻房间的平均照度彼此间不应超过5：1的变化。
若工作面上另加局部照明，则整体照明在工作面上产生的照度不宜小于1／5～1／3工作面上的总照度。（3）适宜的亮度分布
如果背景有亮度过大的情况时，当人的视觉从一处转向另一处时，眼睛被迫要经过一个适应过程，会引起视觉疲劳。
因此视野内适宜的亮度分布是舒适视觉的重要条件。CIE推荐被观察物的亮度如果为相邻环境的3倍时，视觉清晰度较好。
我国民用建筑照明设计标准中推荐：视觉工作对象照度比为1，顶棚照度比为0.25～0.9，墙面照度比为0.4～0.8，地面照度比为0.7～1.0，顶棚反射比为0.7～0.8，墙面反射比为0.5～0.7，地面反射比为0.2～0.4，家具反射比为0.25～0.45。（4）限制眩光
眩光是指视野范围内由于亮度分布不合理或亮度过高所造成的视觉不适或视力减弱的现象。
眩光被分成不舒适眩光和失能眩光两种。
不舒适眩光虽然不像失能眩光那样会使人丧失视觉功能，但长时间在有不舒适眩光的环境中工作，人们会感到疲劳，甚至烦躁，从而降低劳动生产率。严重的还会引发事故，造成重大损失。为了限制不舒适眩光，可选用具有较大遮光角的照明器，选择合适的照明器安装高度和采用具有亮度大面积发光面的照明器。也可以通过选用有上射光通量的照明器，改善视野内的亮度分布，达到限制眩光的目的。（5）阴影
在视觉环境中往往由于光源的位置不当造成不合适的投光方向，从而产生阴影。阴影会使人产生错觉和增加视力障碍，影响工作效率。
对于一般情况，可以采用改变光源的位置，增加光源的数量等措施来加以消除。（6）照明的稳定性
照明的不稳定性主要由于光源的变化所致。由于光通量的变化导致工作环境中亮度发生变化。从而在视野内使人被迫产生视力跟随适应，如果这种跟随适应次数增多，将使视力降低。
交流供电的气体放电光源(如荧光灯)，其光通量是随交流电的频率周期变化的，用荧光灯照明观察物体转动状态时，就会产生失实的现象。8.2室内照明设计的原则和内容（3）经济性
在工程设计中，要充分发挥照明设施的实际效益，降低经济造价，以较少的费用获得较大的照明效果。
新的国家标准GB50034—2004《建筑照明设计标准》对房间和场所的照明功率密度值进行了严格的规定，必须强制执行。
（4）美观性
照明装置具有装饰房间、美化环境的作用，特别是对于装饰性照明，更应有助于丰富空间的深度和层次，表现材质美。2照明设计的主要内容
(1)确定照明方式和照明种类。
(2)选择光源和灯具类型。
(3)进行照度计算、负荷计算，确定光源的安装功率。
(4)选择供电电压和供电方式。
(5)确定照明配电系统。
(6)选择导线和电缆的型号、截面和敷设方式。
(7)选择配电装置、照明开关和其他电器设备。
(8)绘制照明平面布置图，同时汇总安装容量，列出主要设备和材料清单。8.3光度量2照度
照度是表示受照物体表面每单位面积上接收到的光通量。照度是照明工程各项标准和规范中最常用的物理量。照度的物理量
