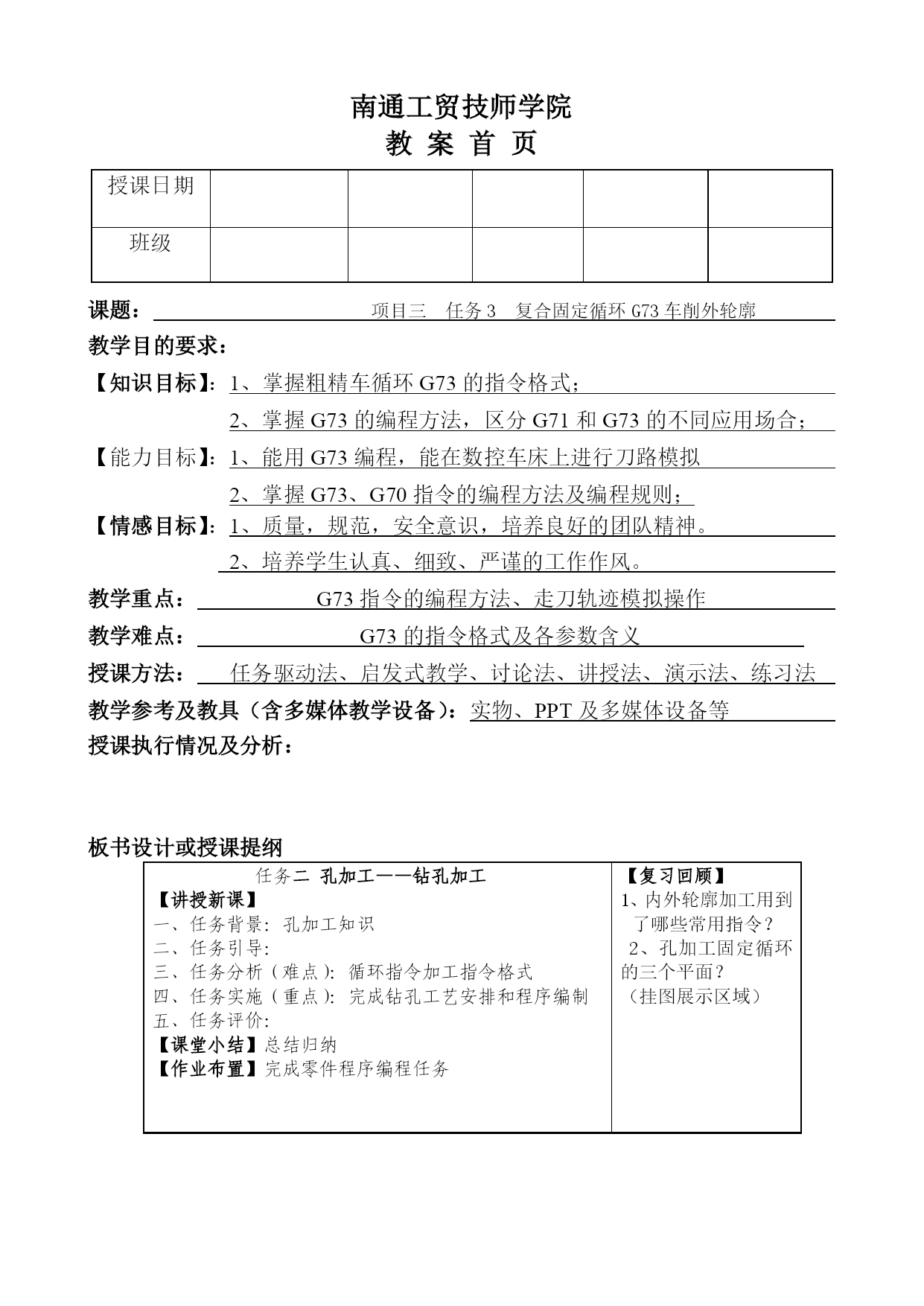

G73教案.docx

南通工贸技师学院
教案首页

授课日期班级课题：项目三任务3复合固定循环G73车削外轮廓
教学目的要求：
【知识目标】：1、掌握粗精车循环G73的指令格式；
2、掌握G73的编程方法，区分G71和G73的不同应用场合；
【能力目标】：1、能用G73编程，能在数控车床上进行刀路模拟
2、掌握G73、G70指令的编程方法及编程规则；
【情感目标】：1、质量，规范，安全意识，培养良好的团队精神。
2、培养学生认真、细致、严谨的工作作风。
教学重点：G73指令的编程方法、走刀轨迹模拟操作
教学难点：G73的指令格式及各参数含义
授课方法：任务驱动法、启发式教学、讨论法、讲授法、演示法、练习法
教学参考及教具（含多媒体教学设备）：实物、PPT及多媒体设备等
授课执行情况及分析：

板书设计或授课提纲
任务二孔加工——钻孔加工
【讲授新课】
一、任务背景：孔加工知识
二、任务引导：
三、任务分析（难点）：循环指令加工指令格式
四、任务实施（重点）：完成钻孔工艺安排和程序编制
五、任务评价：
【课堂小结】总结归纳
【作业布置】完成零件程序编程任务
【复习回顾】
内外轮廓加工用到了哪些常用指令？
2、孔加工固定循环的三个平面？
（挂图展示区域）

教案用纸附页
南通工贸技师学院

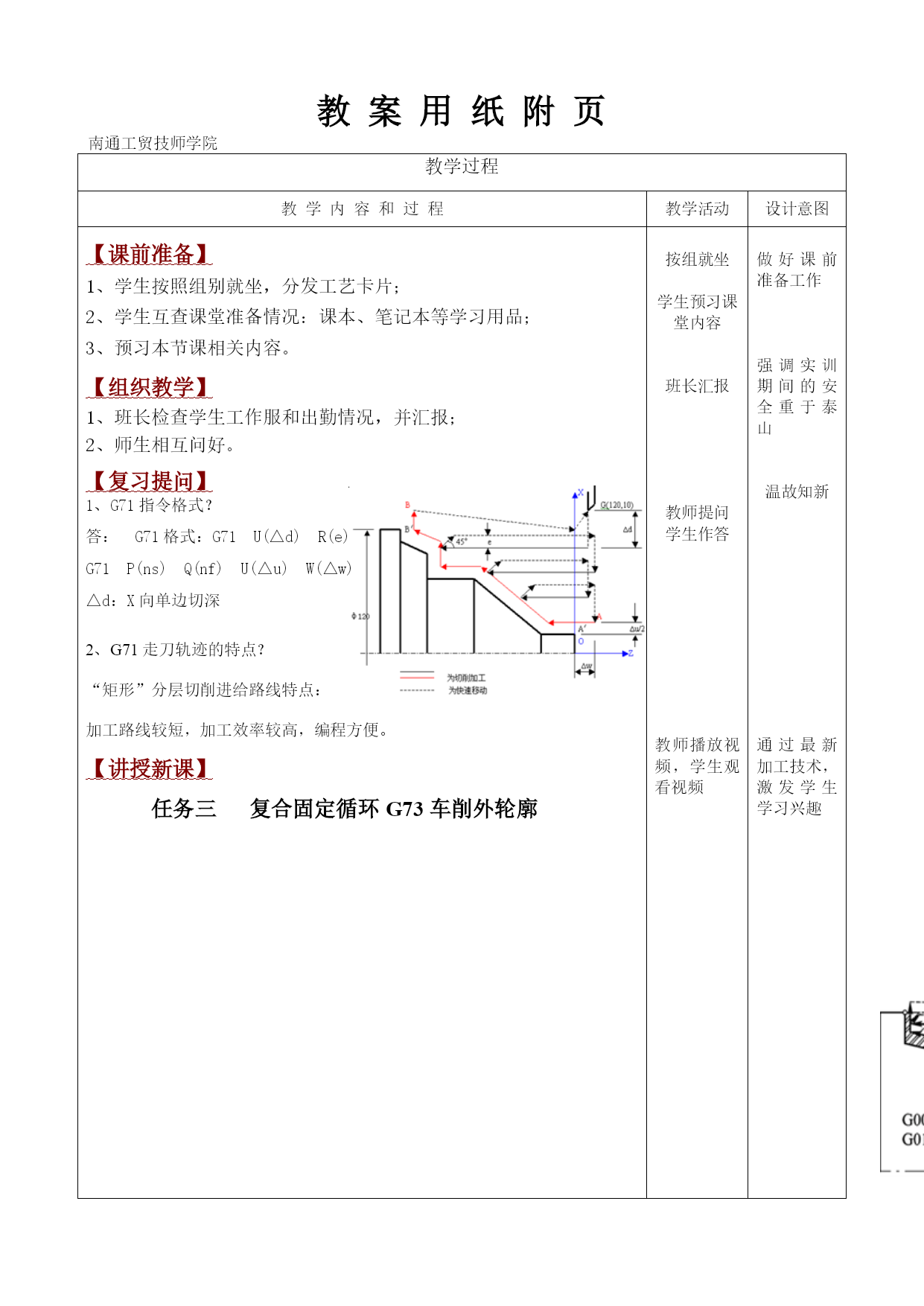

教学过程教学内容和过程教学活动设计意图【课前准备】
学生按照组别就坐，分发工艺卡片；
学生互查课堂准备情况：课本、笔记本等学习用品；
预习本节课相关内容。
【组织教学】
班长检查学生工作服和出勤情况，并汇报；
师生相互问好。
【复习提问】
1、G71指令格式？
答：G71格式：G71U(△d)R(e)
G71P(ns)Q(nf)U(△u)W(△w)
△d：X向单边切深
2、G71走刀轨迹的特点？
“矩形”分层切削进给路线特点：
加工路线较短，加工效率较高，编程方便。
【讲授新课】
任务三复合固定循环G73车削外轮廓

按组就坐

学生预习课堂内容

班长汇报

教师提问
学生作答

教师播放视频，学生观看视频

做好课前准备工作

强调实训期间的安全重于泰山

温故知新

通过最新加工技术，激发学生学习兴趣

教案用纸附页
南通工贸技师学院

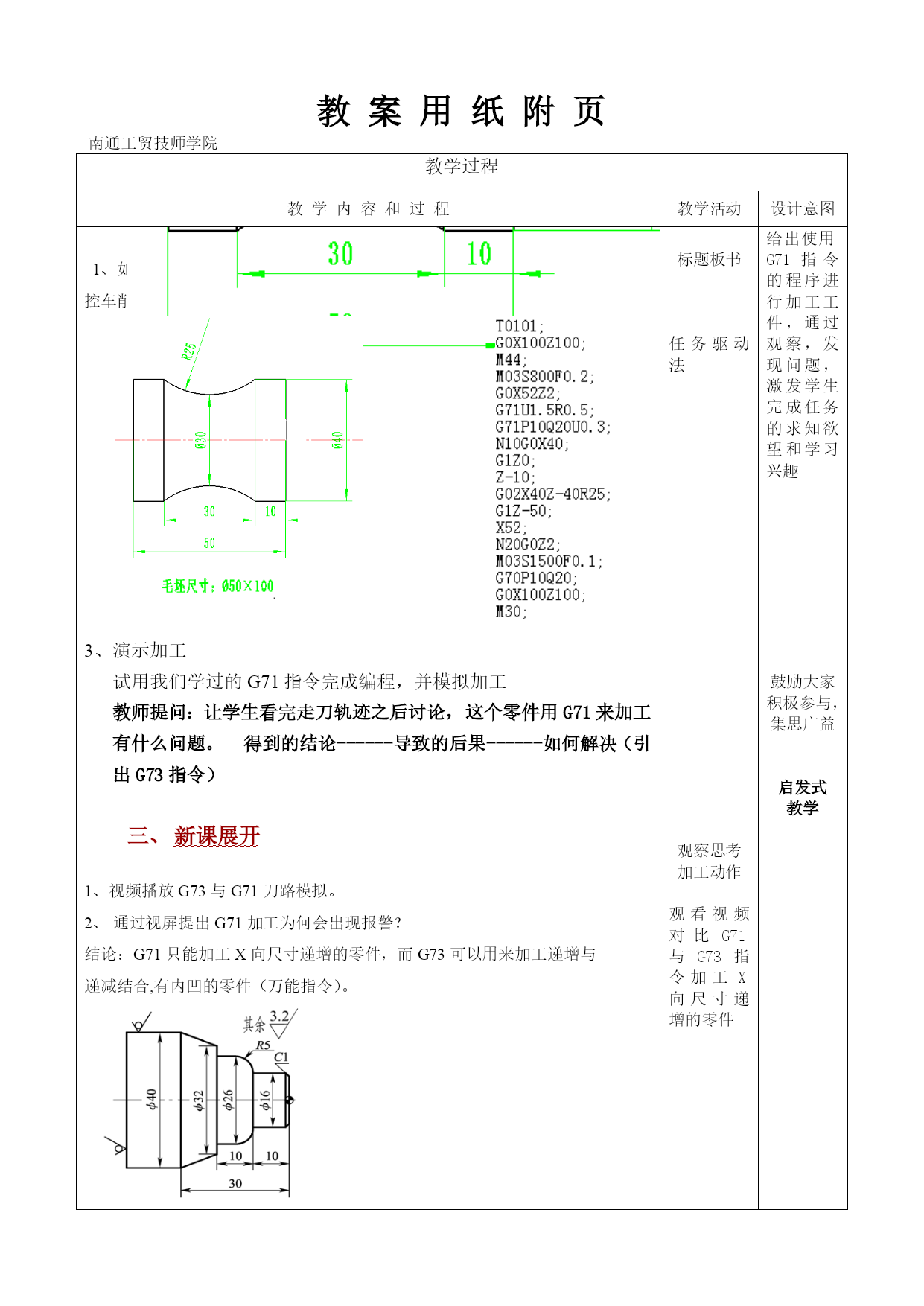

教学过程教学内容和过程教学活动设计意图二、新课导入
1、如下图所示工件，毛坯尺寸为φ50mm×100mm，材料为45钢，试编写其数控车削加工程序。

演示加工
试用我们学过的G71指令完成编程，并模拟加工
教师提问：让学生看完走刀轨迹之后讨论，这个零件用G71来加工有什么问题。得到的结论------导致的后果------如何解决（引出G73指令）

新课展开

1、视频播放G73与G71刀路模拟。
2、通过视屏提出G71加工为何会出现报警？
结论：G71只能加工X向尺寸递增的零件，而G73可以用来加工递增与
递减结合,有内凹的零件（万能指令）。

标题板书

任务驱动法

观察思考加工动作

观看视频对比G71与G73指令加工X向尺寸递增的零件

给出使用G71指令的程序进行加工工件，通过观察，发现问题，激发学生完成任务的求知欲望和学习兴趣

鼓励大家积极参与，集思广益

启发式
教学

教案用纸附页
南通工贸技师学院
教学过程教学内容和过程教学活动设计意图
3、为什么在条件允许的情况下尽量采用G71？
例如下图所示工件，试采用粗、精车循环指令编写其数控车加工程序
结论：对于X向尺寸单调递增的的轮廓优先采用G71指令加工，避免空走刀缩短加工的时间提高生产效率。

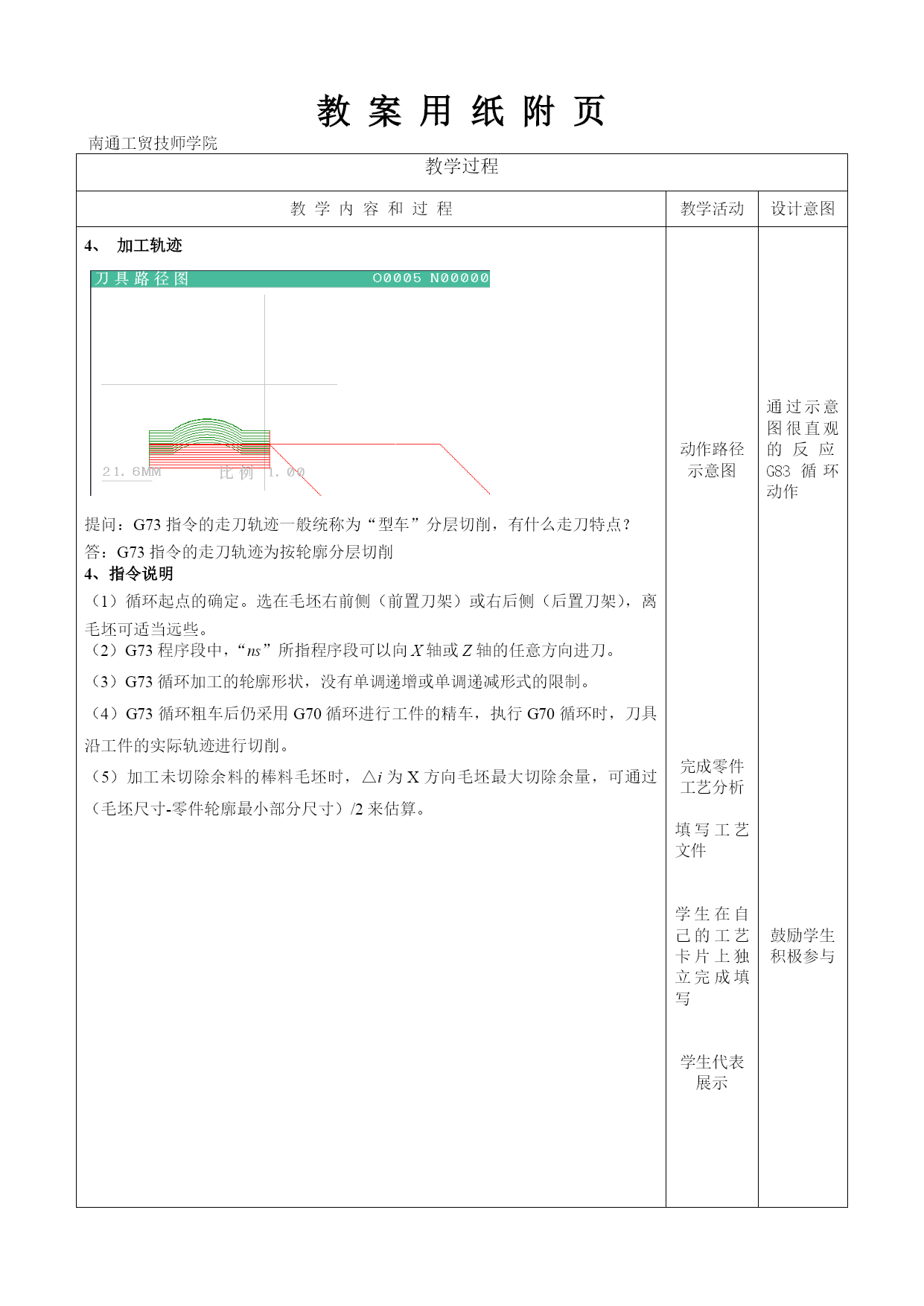

4、分析G73是不是解决了G71编程所带来的问题
结论：可以顺利的把零件加工出来
5、引入：固定形状粗车循环指令G73编程方法
三、新课讲解（★教学难点）：
设疑引入：G73指令与G71指令有何异同？参数的含义有何异同？
G73UΔiWΔkRd；
G73PnsQnfUΔuWΔwF__S__T__；
Nns……；
（用以描述精加工轨迹）
Nnf……；
△i：X方向毛坯切除余量（半径值、正值）；
△k：Z方向毛坯切除余量（正值）；
d：粗切循环的次数；
其余参数请参照G71指令。
（1）毛坯为50mm的棒料，Δi为多少？写出计算的一般公式？
计算公式为：
Δi=最大切除余量（单边）
=（毛坯直径-零件轮廓处的最小直径）/2
=（50-30）/2=10
（2）Δk可取零
（3）归纳出分层次数（d）的确定，并要求学生对实例中的次数进行估算。
结论：分层次数（d），可根据X方向最大毛坯切除余量（单边）除以每层切深（单边）所得结果进位取整进行估算。
d=Δi/单边切深=10/1=10
举例：若粗加工时背吃刀
