GD&T培训考试试卷

姓名部门工号

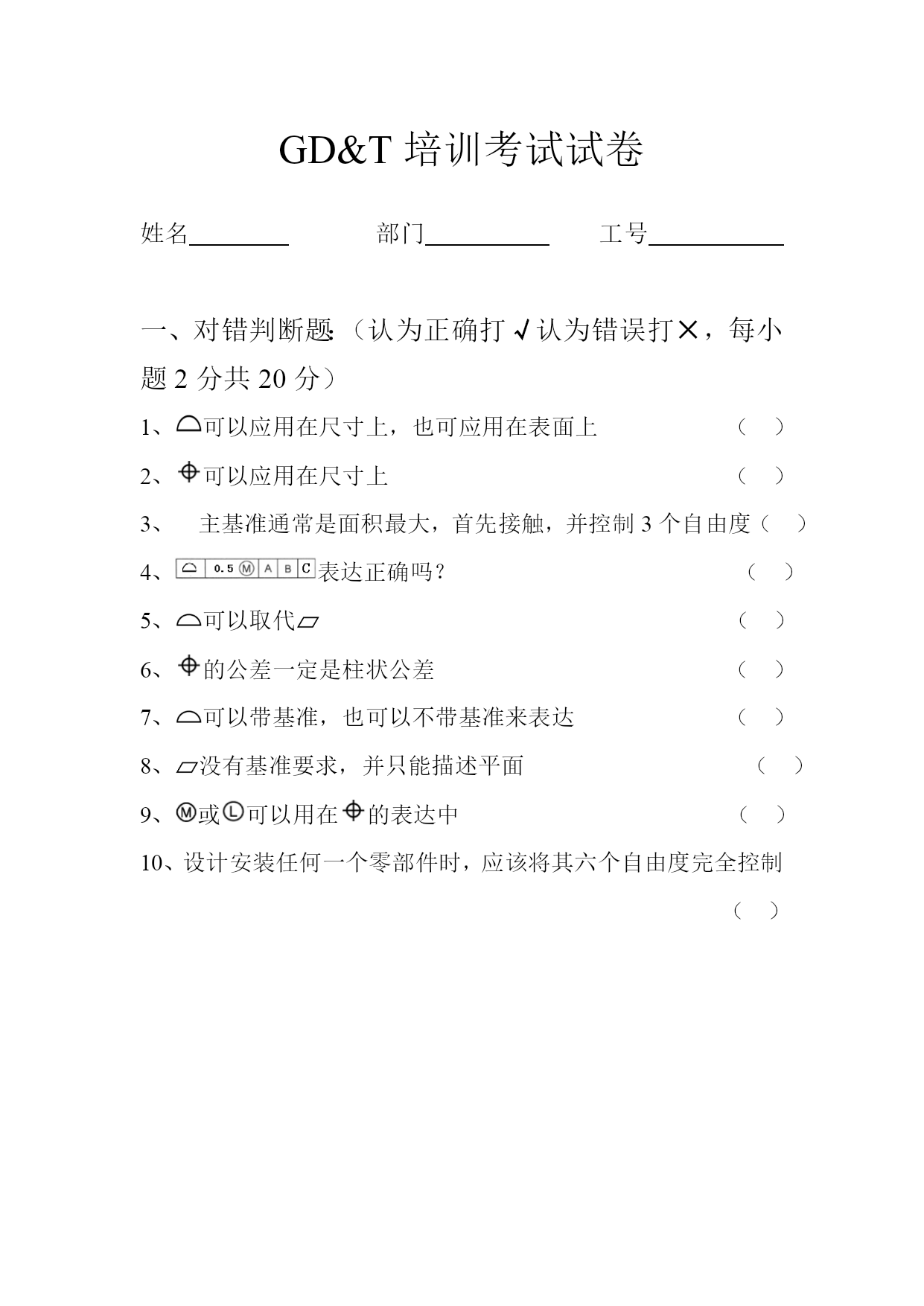

一、对错判断题：（认为正确打√认为错误打×，每小题2分共20分）
1、可以应用在尺寸上，也可应用在表面上（）
2、可以应用在尺寸上（）
3、主基准通常是面积最大，首先接触，并控制3个自由度（）
4、表达正确吗？（）
5、可以取代（）
6、的公差一定是柱状公差（）
7、可以带基准，也可以不带基准来表达（）
8、没有基准要求，并只能描述平面（）
9、或可以用在的表达中（）
10、设计安装任何一个零部件时，应该将其六个自由度完全控制（）

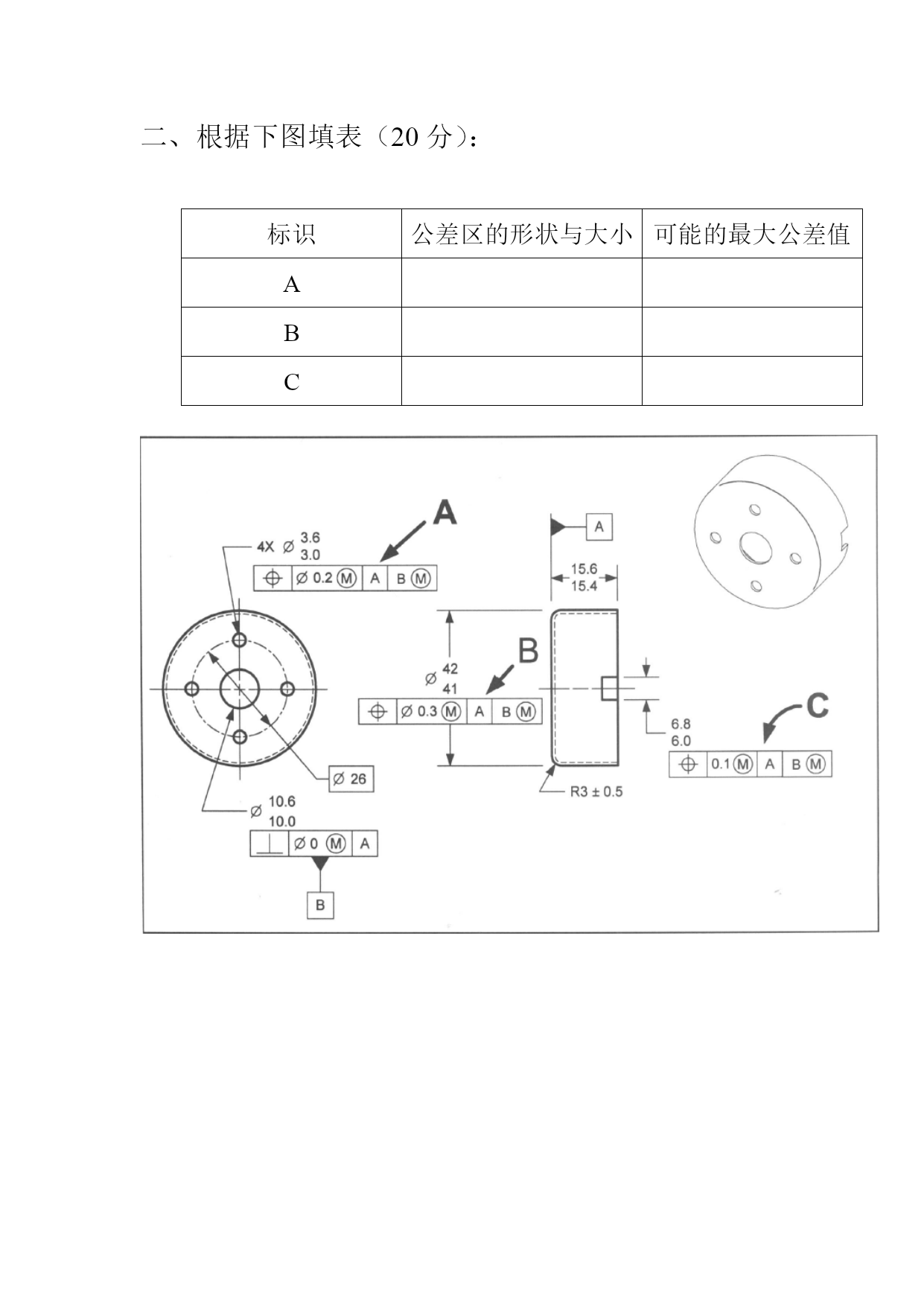

二、根据下图填表（20分）：

标识公差区的形状与大小可能的最大公差值ABC

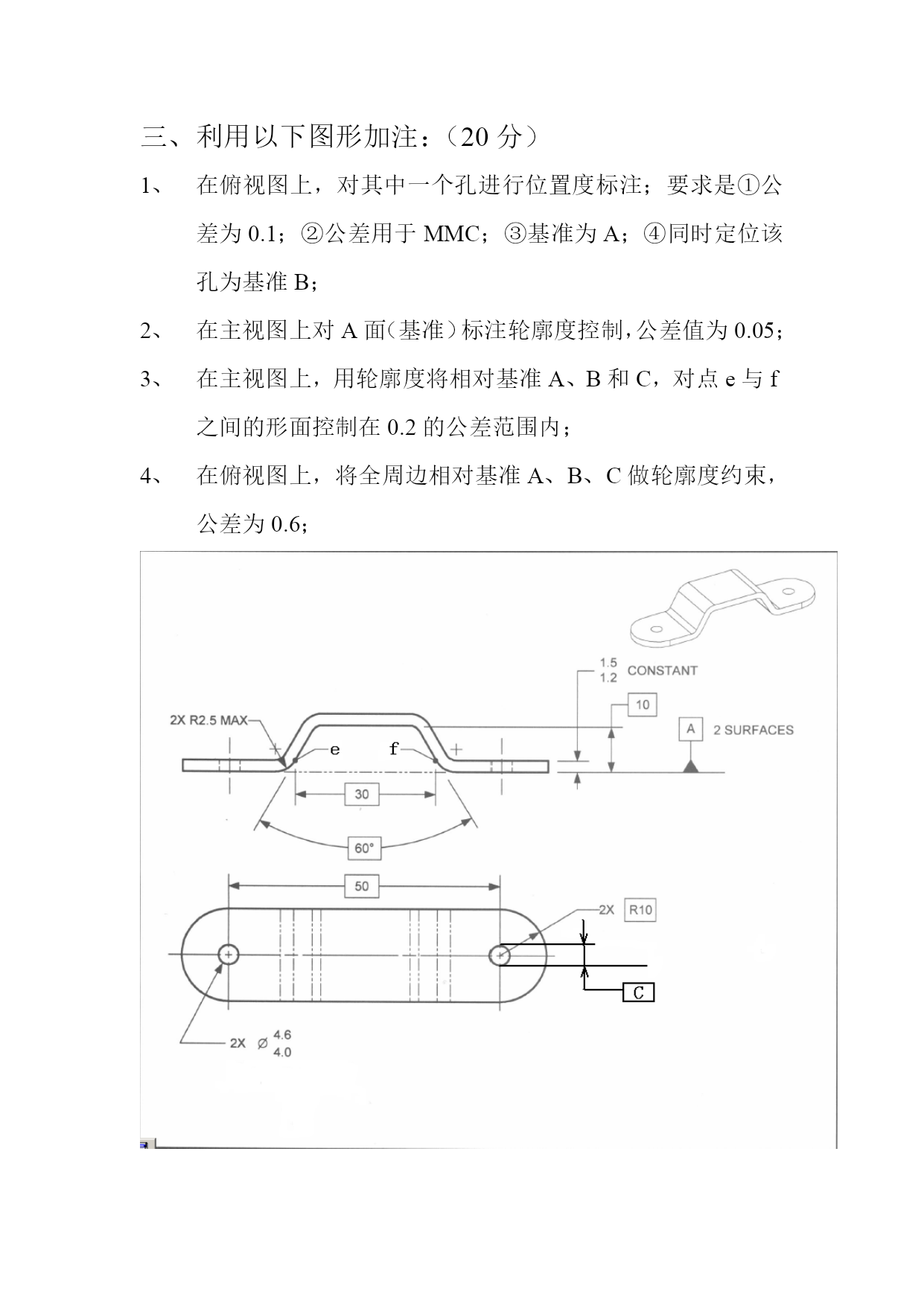

三、利用以下图形加注：（20分）
在俯视图上，对其中一个孔进行位置度标注；要求是①公差为0.1；②公差用于MMC；③基准为A；④同时定位该孔为基准B；
在主视图上对A面（基准）标注轮廓度控制，公差值为0.05；
在主视图上，用轮廓度将相对基准A、B和C，对点e与f之间的形面控制在0.2的公差范围内；
在俯视图上，将全周边相对基准A、B、C做轮廓度约束，公差为0.6；

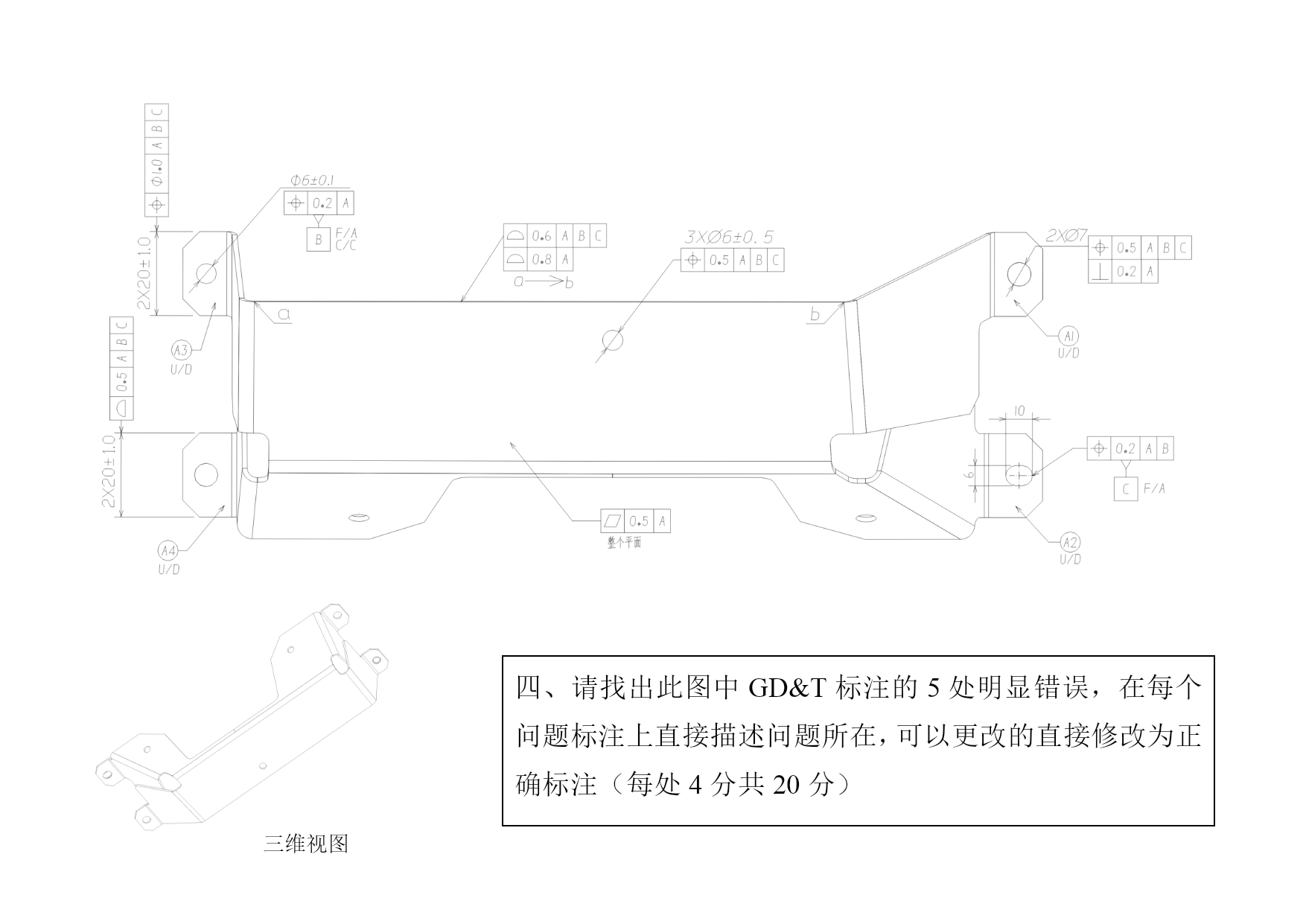

四、请找出此图中GD&T标注的5处明显错误，在每个问题标注上直接描述问题所在，可以更改的直接修改为正确标注（每处4分共20分）
三维视图
