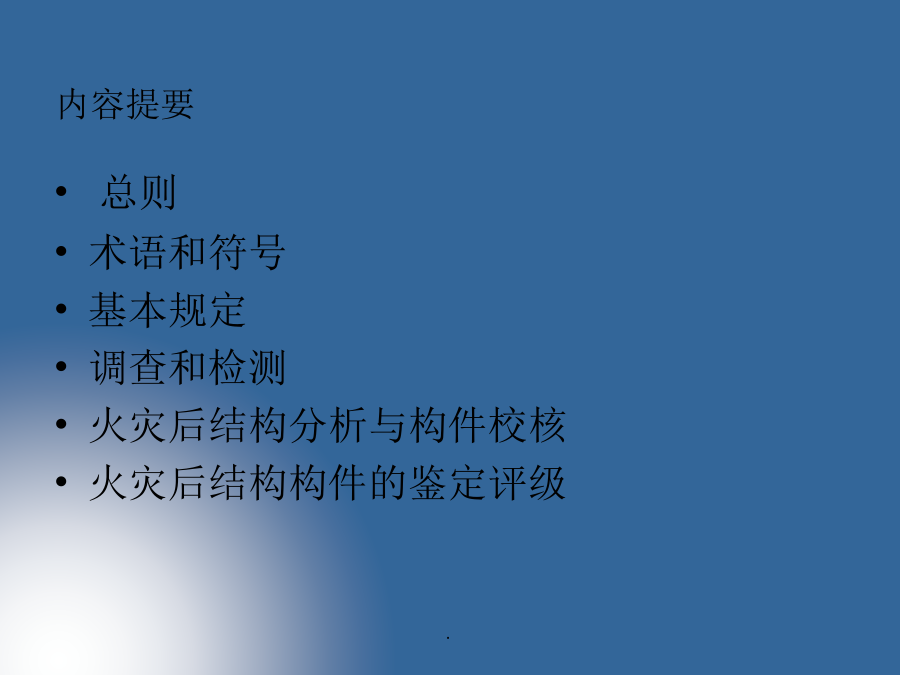

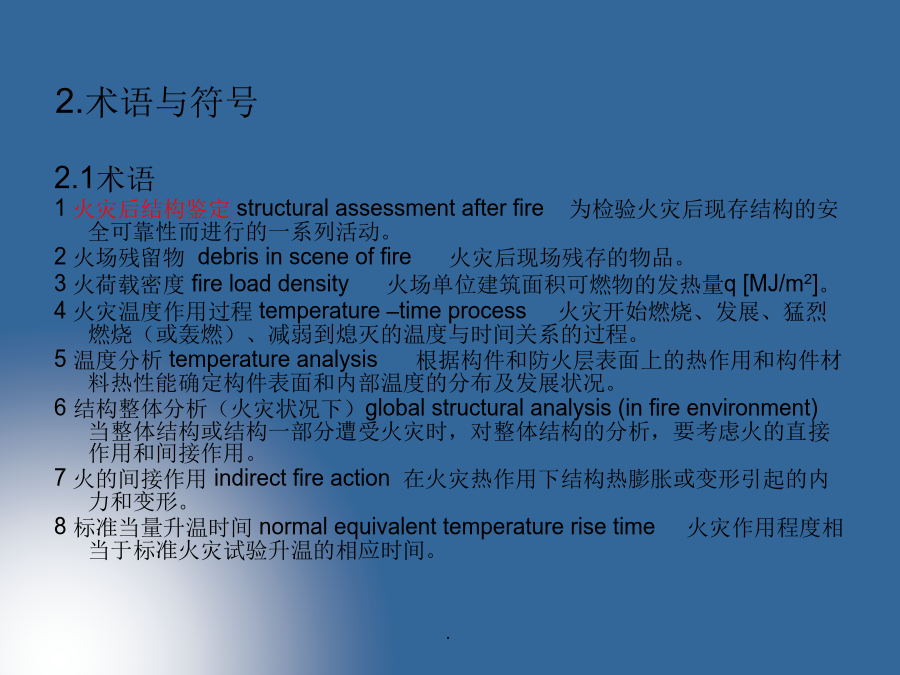

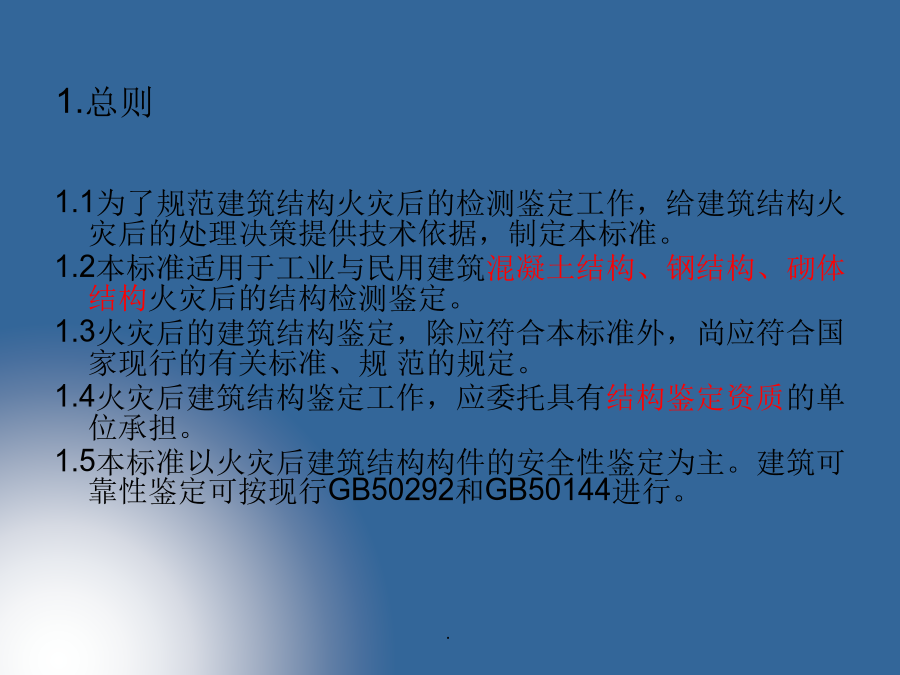

火灾后建筑结构鉴定标准分享与报告编写培训发布公告内容提要1.总则2.术语与符号2.1符号
te—房间内火灾的当量标准升温时间；
T—构件的表面温度；
n—火灾后受弯构件实际挠度；
[n]—受弯构件的挠度限值；
wm—砌体结构最大裂缝宽度;
d—多层房屋楼层层间位移；
Rf—火灾后结构构件的抗力;
S—结构构件上的作用效应;
g0—结构重要性系数;
h—楼层层或独立柱柱高
H—钢结构柱总高或砌体结构房屋总高度
Ht—为单层房屋墙、柱在吊车梁或吊车桁架顶面处的位移或倾斜值;3.基本规定火灾后结构鉴定框图鉴定报告包含内容4.调查和检测4.2火作用调查
4.2.1火灾对结构的作用温度、持续时间及分布范围应根据结构表观状况、火场残留物状况及可燃物特性、通风条件、燃烧扑救过程等综合分析推断，对于重要烧损结构还应根据结构材料微观分析结果推断。
4.2.2火场温度过程可根据火荷载密度、可燃物特性、受火墙体及楼盖的热传导特性、通风条件及灭火过程等按燃烧规律推断；必要时可采用模拟燃烧试验确定。
4.2.3火灾后结构构件内部截面曾经达到的温度可根据火场温度过程、构件受火状况及构件材料特性按热传导规律推断。
4.2.4构件表面曾经达到的温度及作用范围可根据火场残留物熔化、变形、燃烧、烧损程度等，按照附录A推断。
4.2.5火灾中直接受火烧灼的混凝土结构构件表面曾经达到的温度及范围可根据混凝土表面颜色、裂损剥落、锤击反应等，按照附录B表中B.1推断。
4.2.6火灾后混凝土结构构件内部截面曾经达到的温度，可根据当量标准升温时间按附录E推断。
1．对曾经发生轰燃大火且主要可燃物为纤维素类物品时，当量标准升温时间可根据火荷载密度及通风条件按附录C推断。
2．对未曾轰燃火灾，当量标准升温时间可根据构件表面温度按以下公式推断。
Te=exp(T/204)
式中：T——构件的表面温度(℃)。
3．对于直接受火的钢筋混凝土楼板，可根据构件表面颜色、裂损状况、锤击声音等特征，按附录B中表B.2确定当量标准升温时间。
4.2.7火灾后混凝土结构构件内部截面曾经达到的温度，可根据混凝土材料微观分析结果按照附录D推断。
4.3结构现状检测
4.3.1结构现状检测应包括下列全部或部分内容：
1结构烧灼损伤状况检查；
2温度作用损伤或损坏检查；
3结构材料性能检测。
4.3.2对直接暴露于火焰或高温烟气的结构构件，应全数检查烧灼损伤状况。一般可采用外观观察、锤击回声、探针、开挖探槽（孔）等手段检查，对于重要结构构件或连接，必要时可通过材料微观结构检验判断。
4.3.3对承受温度应力作用的结构构件及连接节点，应检查变形、裂损状况；对于不便观察或仅通过观察难以发现问题的结构构件，可辅以温度作用应力分析判断。
4.3.4火灾后结构材料的性能可能发生明显改变时，应通过对典型结构构件取样检验或模拟试验确定材料性能指标；对于烧灼程度特征明显，材料性能对建筑物结构性能影响敏感程度较低，且火灾前材料性能明确，可根据温度场推定结构材料的性能指标。当根据温度场推定火灾后材料力学性能指标时，宜进行取样检验修正。
5.火灾后结构分析和构件校核6.火灾后结构构件的鉴定评级2.详细鉴定等级（b级、c级、d级）
b级基本符合国家现行标准规范下限水平要求，尚不影响安全，尚可正常使用，宜采取适当措施；
c级不符合国家现行标准规范要求，在目标使用年限内影响安全和正常使用，应采取措施；
d级严重不符合国家现行标准规范要求，严重影响安全，必须及时或立即采取加固措施或拆除。
注：火灾后结构构件不评为a级6.2火灾后混凝土结构构件的鉴定评级.6.2.2火灾后混凝土结构构件的详细鉴定评级
1.混凝土结构构件火灾截面温度场取决于构件的截面尺寸、材料热性能、构件表面最高温度和火灾持续时间。砼构件温度场可按规范附录E判定。
2.火灾后混凝土和钢筋力学性能指标宜根据钻取的混凝土芯样、截取钢筋试样检验，也可根据构件表面温度场按本标准附录F、G判定，火灾后钢筋混凝土的弹性模量以及钢筋与混凝土之间的粘结强度折减系数可根据构件截面温度场参照本标准附录H判定。
3.火灾后混凝土结构构件和砌体结构构件的承载能力可按下表的分级进行鉴定评级。鉴定评级应考虑火灾对材料强度和构件变形的影响。6.3火灾后钢结构构件的鉴定评级6.4火灾后砌体结构构件的鉴定评级本次标准分享结束，谢谢
