CATV的原理介绍.ppt

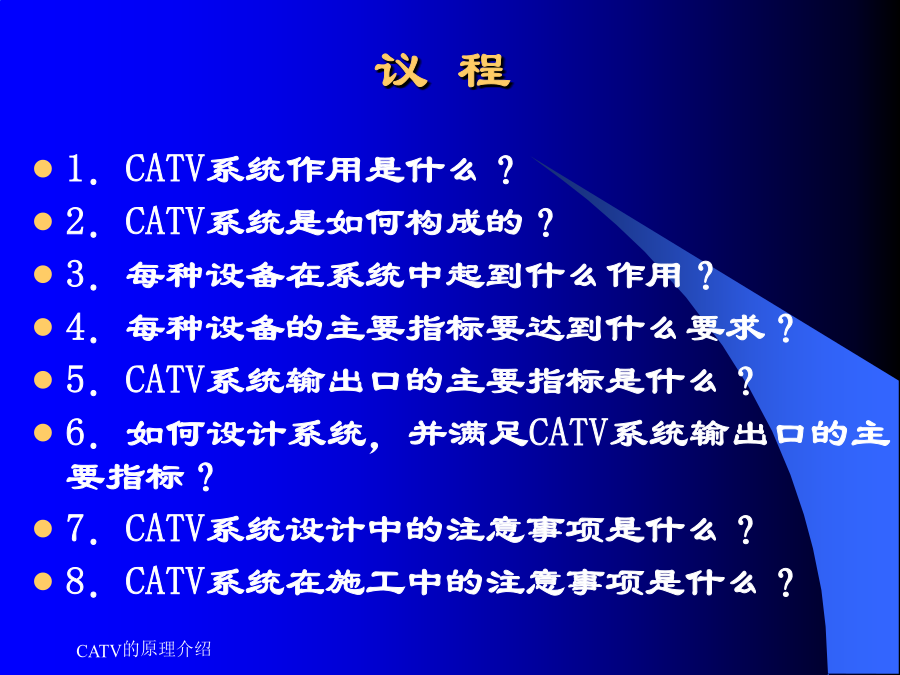

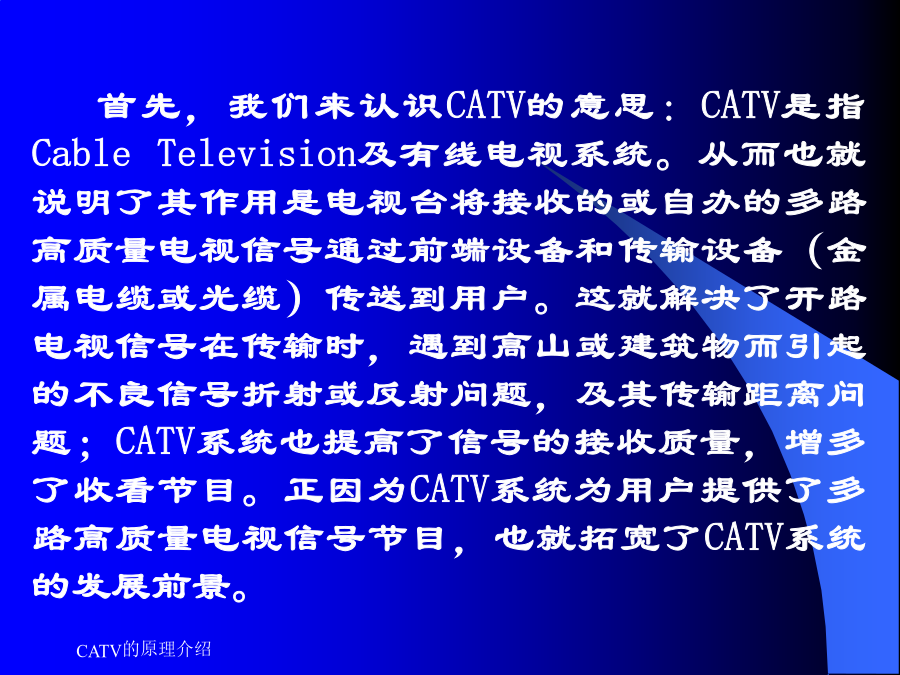

CATV的原理介绍议程1．CATV系统作用是什么？首先，我们来认识CATV的意思：CATV是指CableTelevision及有线电视系统。从而也就说明了其作用是电视台将接收的或自办的多路高质量电视信号通过前端设备和传输设备（金属电缆或光缆）传送到用户。这就解决了开路电视信号在传输时，遇到高山或建筑物而引起的不良信号折射或反射问题，及其传输距离问题；CATV系统也提高了信号的接收质量，增多了收看节目。正因为CATV系统为用户提供了多路高质量电视信号节目，也就拓宽了CATV系统的发展前景。

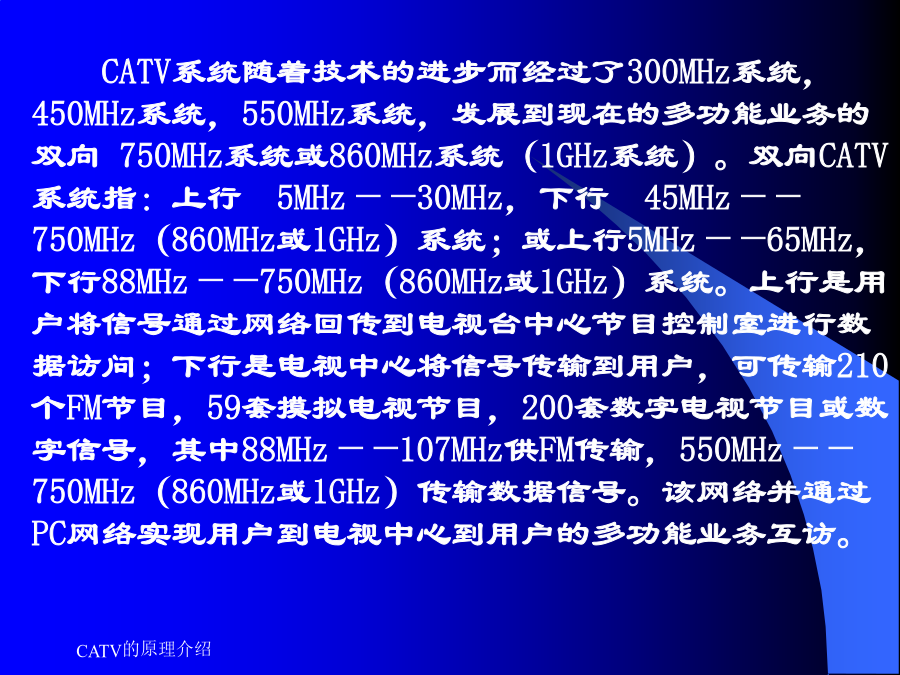

CATV系统随着技术的进步而经过了300MHz系统，450MHz系统，550MHz系统，发展到现在的多功能业务的双向750MHz系统或860MHz系统（1GHz系统）。双向CATV系统指：上行5MHz——30MHz，下行45MHz——750MHz（860MHz或1GHz）系统；或上行5MHz——65MHz，下行88MHz——750MHz（860MHz或1GHz）系统。上行是用户将信号通过网络回传到电视台中心节目控制室进行数据访问；下行是电视中心将信号传输到用户，可传输210个FM节目，59套摸拟电视节目，200套数字电视节目或数字信号，其中88MHz——107MHz供FM传输，550MHz——750MHz（860MHz或1GHz）传输数据信号。该网络并通过PC网络实现用户到电视中心到用户的多功能业务互访。CATV系统从单一的发——收发展到宽带的双向发（收）——收（发），技术的革新，使CATV系统从模拟信号传输发展到数字传输；从同轴电缆传输发展到光缆传输；从CableＭodem（电缆调制解调器）双向传输发展到SDH（同步数字传输）双向传输；并将发展到从中央到地方实现双向多功能业务IP大联网，及是使电视，电话，电脑联网，进行多功能业务互访；这是CATV系统生存与发展的趋势。CATV系统的结构总体上分为三大部分：及是有线电视台节目中心控制系统，网络传输系统，用户接收系统。
其方框示意图如下∶
1）：有线电视台节目中心设备及其结构示意图如下：
a．设备：
接收天线、功分器、馈源、摸拟或数字接收机、馈线调制器、处理器、解调器、混合器、分支器、分配器、机架、计算机、CableModem、公英制F头，以及UPS电源、空调、接地系统和防尘防静电系统。
构示意图：

2
a：设备：
前置放大器、光发射机、光放大器、光分路器、光缆、跳线、法兰、光衰减器、光接续合、光配线架、机架、光接收机、RF衰减器和均衡器、60V供电器。

b:结构示意图：
2.用户接收系统
a．设备：
同轴电缆、交织电缆、公英制F头、60V供电器、干线放大器、分配放大器、楼栋放大器、分支分配器、过流型分支分配器、电源插入器、衰减器、均衡器、终端用户合、电视、计算机、电话、电缆调制解调器。
1．每种设备在系统中所起的作用
4）．功分器：将高频头送来的多路信号平均分配给多个卫星接收器。
5）．馈源：给高频头供电的设备。
6）．卫星接收机：将卫星天线——高频头送的信号转换成A/V信号。
7）．调制器：将卫星接收机送来的A/V信号调制到某一固定频道上，输出RF信号。
8）．处理器：将输入的某频道RF信号捷变成另一频道的RF信号输出。
9）．解调器：将接收的或自办的RF信号解调成A/V信号输出。
10）．混合器：将输入的多路RF信号馈送给一个RF信号输出口。
11）．分支器：将一路RF信号分成多路电平不相等的RF信号。
12）．分配器：将一路RF信号分成多路电平相等的RF信号。
13）．过流型分支分配器：可以馈60V电的分支分配器。
14）．电源插入器：给RF信号馈入60V电源的设备。
15）．19“机柜：国际标准的放置前端设备的框架。
16）．RF衰减器：将输入的RF信号功率相对输出的RF信号功率减小。
23）．光接收机：将送来的光信号进行光/电转换成RF信号。
24）．光衰减器：用于把过高的光功率降到光接收机可以接受的光功率范围内的装置。28）．配线架：机房用来有标志的，有规律的放置熔接或转换的光纤的装置。
33）．楼栋放大器：用来满足用户TV收看的高增益放大器。
34）．自动电平控制器：能自动控制输出信号的电平；可采用导频载波，温度敏感器件等。
35）．电缆效正器：用于效正电缆不良特性引起的信号幅度/频率失真的装置。39）．用户盒：CATV系统的输出口（输出FM信号和RF信号）。

4.各种设备的主要指标要达到什么要求？
卫星天线：天线增益G≥10dB
天线接收效率T≥70%
天线噪声温度30K
天线抛物面直C波段：D≥2．5m
Ku波段：D≥0．75m
天线接收波长带宽C波段：3．5GHz—4．5GHz
Ku波段：10．2GHz—12．5GHz
八木天线：天线增益G≥10dB
天线接收效率T
