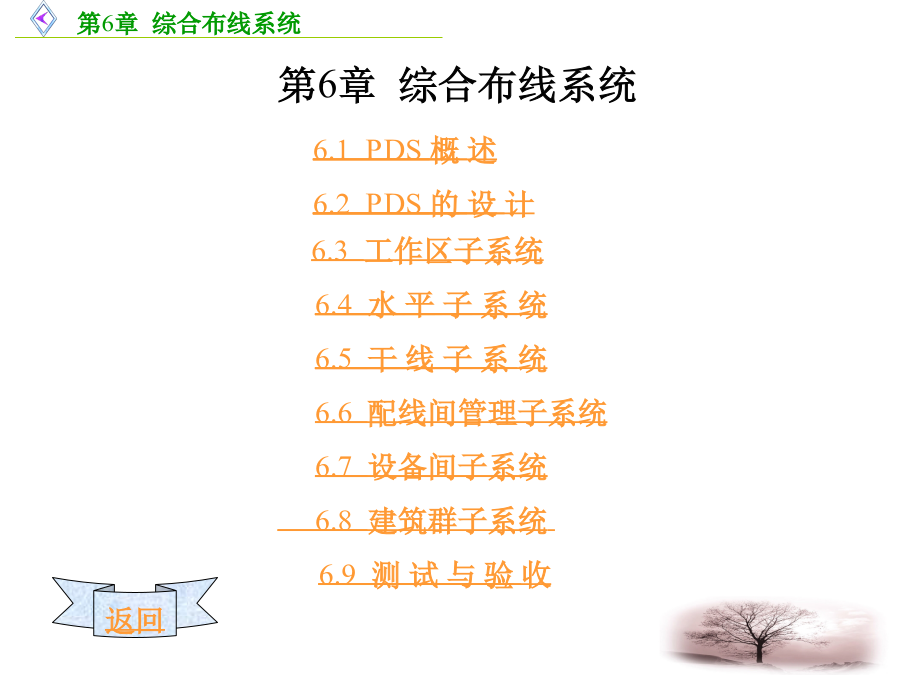

第6章--综合布线系统-.ppt

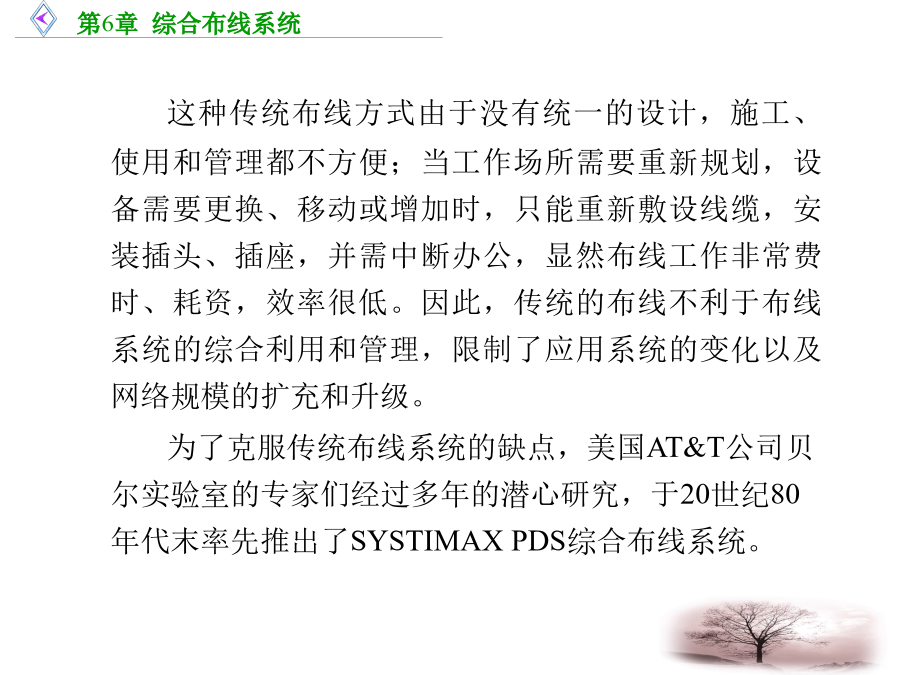

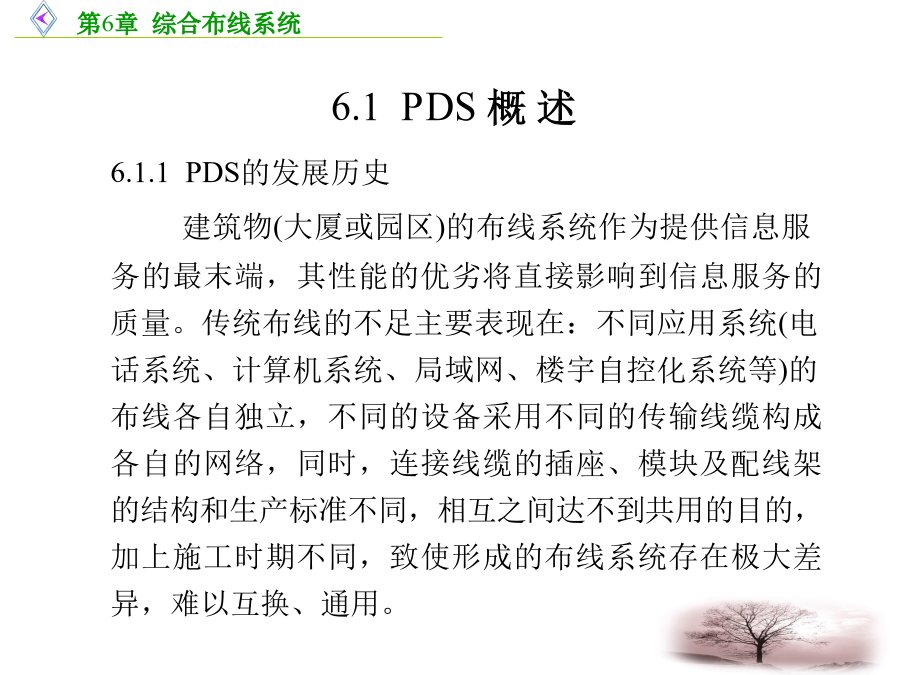

第6章综合布线系统6.1PDS概述 这种传统布线方式由于没有统一的设计，施工、使用和管理都不方便；当工作场所需要重新规划，设备需要更换、移动或增加时，只能重新敷设线缆，安装插头、插座，并需中断办公，显然布线工作非常费时、耗资，效率很低。因此，传统的布线不利于布线系统的综合利用和管理，限制了应用系统的变化以及网络规模的扩充和升级。
为了克服传统布线系统的缺点，美国AT&T公司贝尔实验室的专家们经过多年的潜心研究，于20世纪80年代末率先推出了SYSTIMAXPDS综合布线系统。 6.1.2PDS的概念

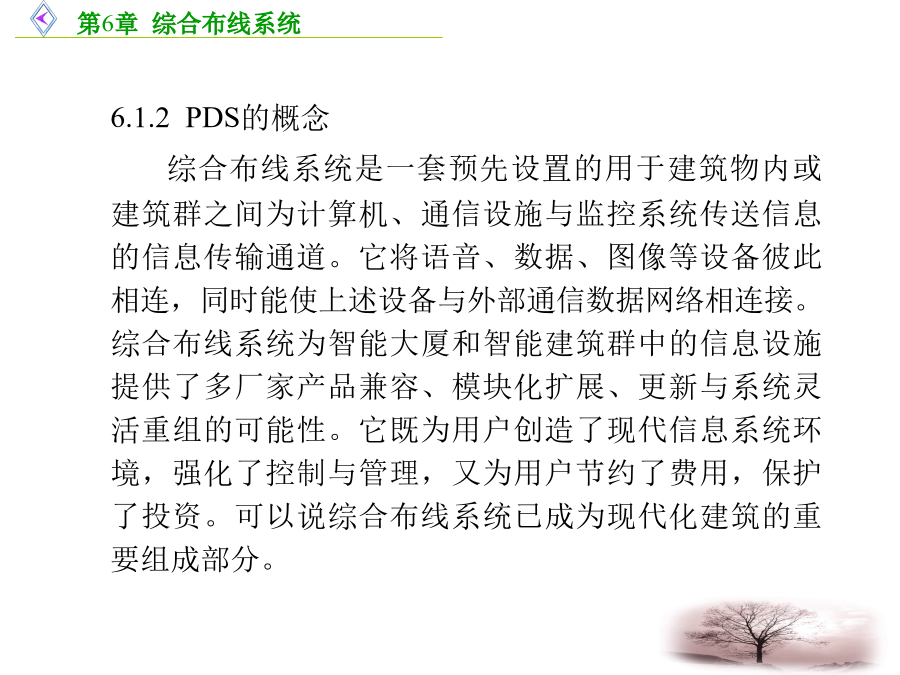

综合布线系统是一套预先设置的用于建筑物内或建筑群之间为计算机、通信设施与监控系统传送信息的信息传输通道。它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。综合布线系统为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容、模块化扩展、更新与系统灵活重组的可能性。它既为用户创造了现代信息系统环境，强化了控制与管理，又为用户节约了费用，保护了投资。可以说综合布线系统已成为现代化建筑的重要组成部分。

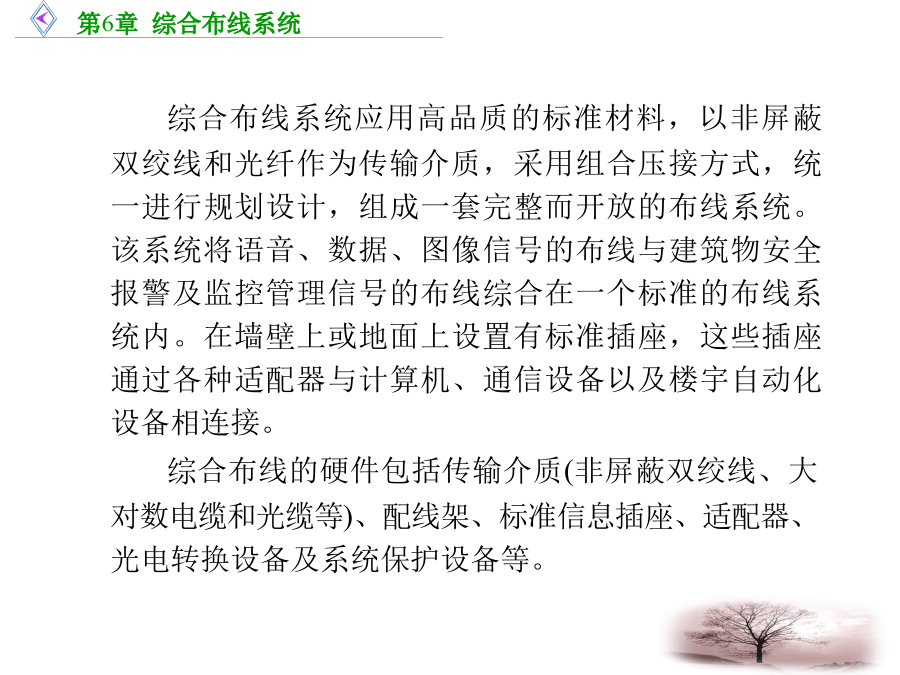

综合布线系统应用高品质的标准材料，以非屏蔽双绞线和光纤作为传输介质，采用组合压接方式，统一进行规划设计，组成一套完整而开放的布线系统。该系统将语音、数据、图像信号的布线与建筑物安全报警及监控管理信号的布线综合在一个标准的布线系统内。在墙壁上或地面上设置有标准插座，这些插座通过各种适配器与计算机、通信设备以及楼宇自动化设备相连接。
综合布线的硬件包括传输介质(非屏蔽双绞线、大对数电缆和光缆等)、配线架、标准信息插座、适配器、光电转换设备及系统保护设备等。 6.1.3PDS的特点
采用星型拓扑结构、模块化设计的综合布线系统，与传统的布线相比有许多特点，主要表现在系统具有开放性、灵活性、模块化、扩展性及独立性等特点。
1．开放性
它几乎对所有著名厂商的产品都是开放的，并支持所有的通信协议，如ETHERNET、TOKENRING、FDDI、ISDN、ATM、EIA-232-D、RS-422等。 2．灵活性
综合布线系统的灵活性主要表现在三个方面：灵活组网、灵活变位和应用类型的灵活变化。 3．模块化
综合布线系统的接插元件如配线架、终端模块等采用积木式结构，可以方便地进行更换、插拔，使管理、扩展和使用变得十分简单。
4．扩展性
综合布线系统(包括材料、部件、通信设备等设施)严格遵循国际标准，因此，无论计算机设备、通信设备、控制设备随技术如何发展，将来都可以很方便地将这些设备连接到系统中去。系统采用光纤和双绞线作为传输介质，为不同应用提供了合理的选择空间。语音主干系统采用大对数电缆，既可作为话音的主干，也可作为数据主干的备份。数据主干采用光缆，其较高的带宽为多路实时多媒体信息传输留有足够余量。 5．独立性
综合布线系统的最根本的特点是独立性。图6.1是网络体系结构示意图，图中最底层是物理布线，与物理布线直接相关的是数据链路层，即网络的逻辑拓扑结构。而网络层和应用层与物理布线完全不相关，即网络传输协议、网络操作系统、网络管理软件及网络应用软件等与物理布线相互独立。图6.1 6．可靠性
所有器件均通过UL、CSA及ISO认证，每条信息通道都要采用物理星型拓扑结构，点到点端接，任何一条线路故障均不影响其他线路的运行，同时为线路的运行维护及故障检修提供了极大的方便，从而保障了系统的可靠运行。 7．其他特点
PDS当然还有先进性、经济性(具有良好的初期投资特性，又具有很高的性价比)、可维护性(通用接口、统一管理界面)等等优越的特性。 6.1.4PDS的组成
综合布线系统由六个子系统组成，包括工作区子系统、水平区子系统、配线间子系统、垂直干线子系统、设备间子系统及建筑群子系统。图6.2为综合布线系统的结构示意图。由于采用星型结构，任何一个子系统都可独立地接入综合布线中。因此，系统易于扩充，布线易于重新组合，也便于查找和排除故障。
图6.2 1．工作区子系统(WorkLocation)
该子系统是一个可以独立设置终端设备的区域，它包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。工作区的服务面积一般可按5～10m2估算，工作区内信息点的数量根据相应的设计等级要求设置(1～5个)。工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备，同时，为了便于管理和识别，有些厂家的信息插座做成多种颜色(如黑、白、红、蓝、绿、黄)，这些颜色的设置应符合TIA/EIA606标准。 2．水平区子系统(Horizontal)
该系统由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。它的功能是将干线子系统线路
