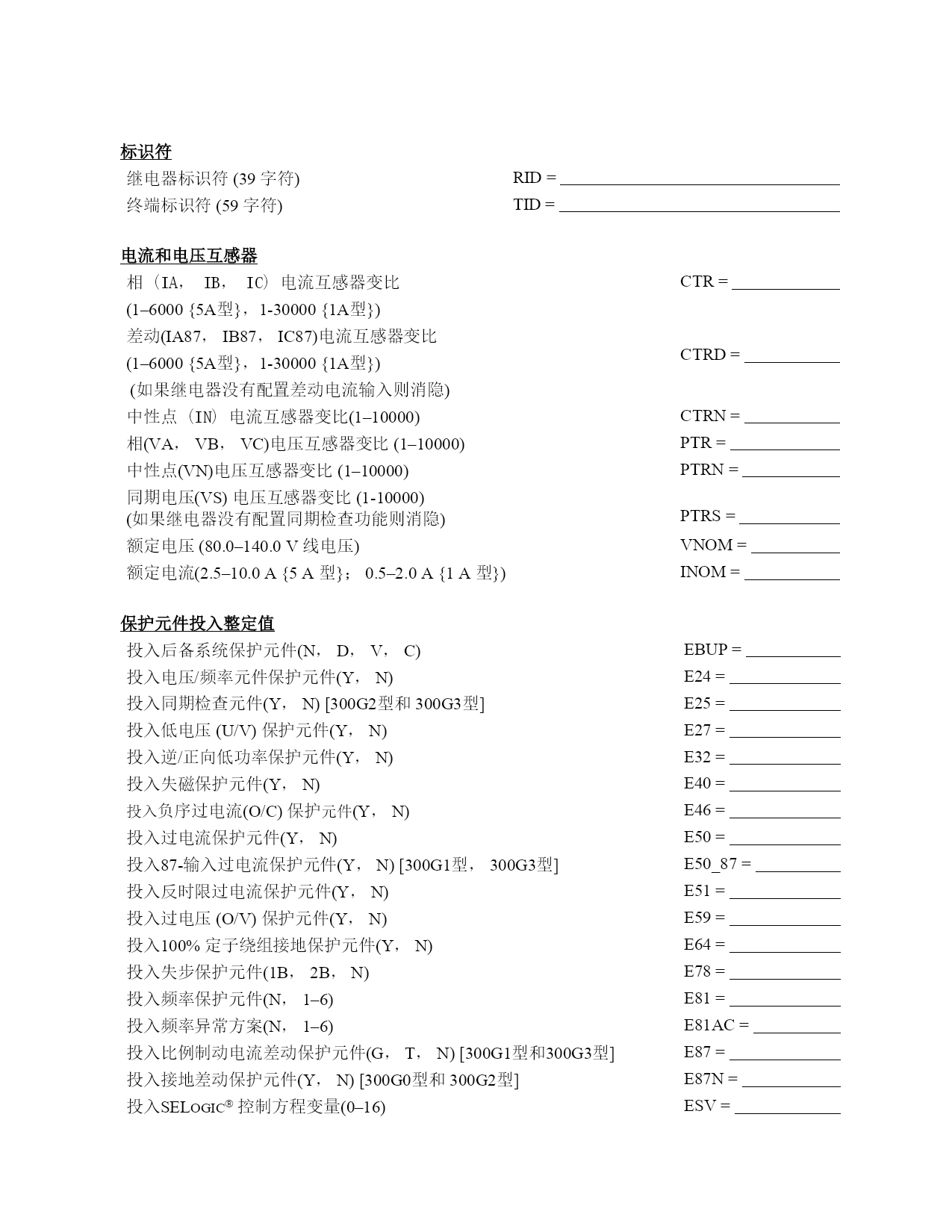

标识符继电器标识符(39字符)RID= 终端标识符(59字符)TID= 电流和电压互感器相(IA，IB，IC)电流互感器变比
(1–6000{5A型}，1-30000{1A型})CTR= 差动(IA87，IB87，IC87)电流互感器变比
(1–6000{5A型}，1-30000{1A型})

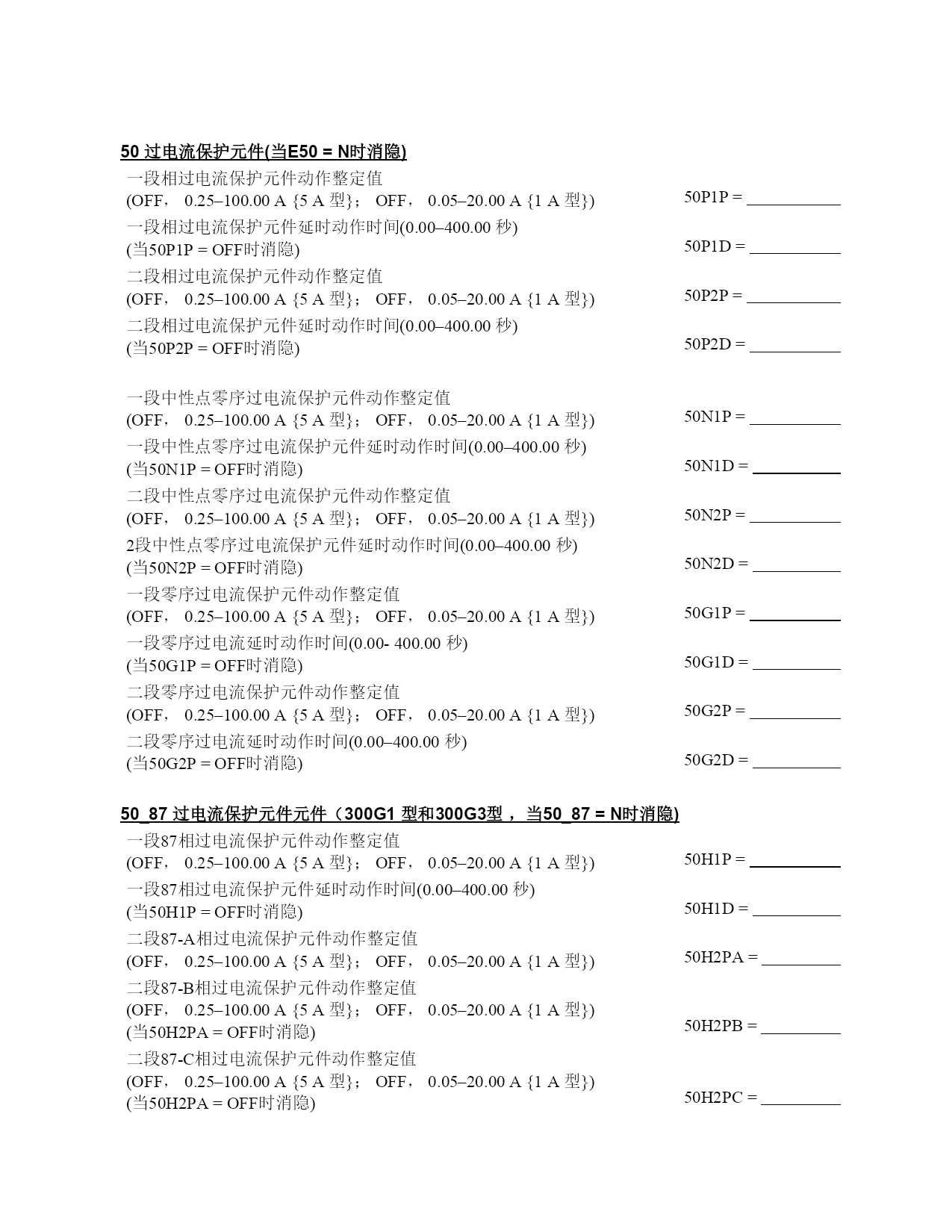

(如果继电器没有配置差动电流输入则消隐)CTRD= 中性点(IN)电流互感器变比(1–10000)CTRN= 相(VA，VB，VC)电压互感器变比(1–10000)PTR= 中性点(VN)电压互感器变比(1–10000)PTRN= 同期电压(VS)电压互感器变比(1-10000)(如果继电器没有配置同期检查功能则消隐)PTRS= 额定电压(80.0–140.0V线电压)VNOM= 额定电流(2.5–10.0A{5A型}；0.5–2.0A{1A型})INOM= 保护元件投入整定值投入后备系统保护元件(N，D，V，C)EBUP= 投入电压/频率元件保护元件(Y，N)E24= 投入同期检查元件(Y，N)[300G2型和300G3型]E25= 投入低电压(U/V)保护元件(Y，N)E27= 投入逆/正向低功率保护元件(Y，N)E32= 投入失磁保护元件(Y，N)E40= 投入负序过电流(O/C)保护元件(Y，N)E46= 投入过电流保护元件(Y，N)E50= 投入87-输入过电流保护元件(Y，N)[300G1型，300G3型]E50_87= 投入反时限过电流保护元件(Y，N)E51= 投入过电压(O/V)保护元件(Y，N)E59= 投入100%定子绕组接地保护元件(Y，N)E64= 投入失步保护元件(1B，2B，N)E78= 投入频率保护元件(N，1–6)E81= 投入频率异常方案(N，1–6)E81AC= 投入比例制动电流差动保护元件(G，T，N)[300G1型和300G3型]E87= 投入接地差动保护元件(Y，N)[300G0型和300G2型]E87N= 投入SELogic控制方程变量(0–16)ESV= 投入整定/复归锁存变量(0–16)ESL= 投入需求量表计(THM，ROL)EDEM= 21相间姆欧距离保护元件整定值(EBUPD时消隐)一段相间姆欧距离保护元件正向阻抗范围(OFF，0.1–100.0欧姆{5A型}；OFF，0.5–500.0欧姆{1A型})Z1R= 一段相间姆欧距离保护元件反向偏移阻抗范围(0.0–10.0欧姆{5A型}；0.0–50.0欧姆{1A型})(Z1R=OFF时消隐)Z1O= 一段距离保护元件最大灵敏角(90–45度)(Z1R=OFF时消隐)MTA1= 一段距离保护元件的变压器补偿角(0，-30，30度)(Z1R=OFF时消隐)Z1CMP= 一段相间距离保护元件延时动作时间(0.00-400.00秒)(Z1R=OFF时消隐)Z1D= 二段相间姆欧距离保护元件正向阻抗范围(OFF，0.1–100.0欧姆{5A型}；OFF，0.5–500.0欧姆{1A型})Z2R= 二段相间姆欧距离保护元件反向偏移阻抗范围(0.0–10.0欧姆{5A型}；0.0–50.0欧姆{1A型})(Z2R=OFF时消隐)Z2O= 二段距离保护元件最大灵敏角(90–45度)(Z2R=OFF时消隐)MTA2= 二段距离保护元件的变压器补偿角(0，-30，30度)(Z2R=OFF时消隐)Z2CMP= 二段相间距离保护元件延时动作时间(0.00-400.00秒)(Z2R=OFF时消隐)Z2D= 最小功率因数(OFF，0.98–0.50)MPF= 最大发电机负荷(0.5–3.0标幺值)(MPF=OFF时消隐)MXLD= 21P元件力矩控制(SELogic控制方程)21PTC= 24电压/频率过励磁保护元件整定值(当E24=N时隐藏)一段电压/频率保护元件动作整定值(100–200%)24D1P= 一段电压/频率保护元件延时动作时间(0.00–400.00秒)24D1D= 二段复合曲线元件形状(OFF，DD，ID，I)24CCS= 二段反时限元件启动整定值(100–200%)(当24CCS=OFF，DD时消隐)24IP= 二段反时限曲线元件(0.5，1，2)(24CCS=OFF，DD时消隐)24IC= 二段反时限时标(0.1–10.0秒)(24CCS=OFF，DD时消隐)24ITD= 二段复合曲线元件延时一段动作整定值(100–200%)(24CCS=OFF，ID，I时消隐)24D2P1= 二段复合曲线元件延时一段延时时间(0.00–400.00秒)(24CCS=OFF，ID，I时消隐)24D2D1= 二段复合曲线元件延时二段动作整定值(101–200%)(24CCS=OFF，I时消隐)24D2P2= 二段复合曲线元件延时二段延时时间(0.00–4
