硅PU球场施工方案.docx

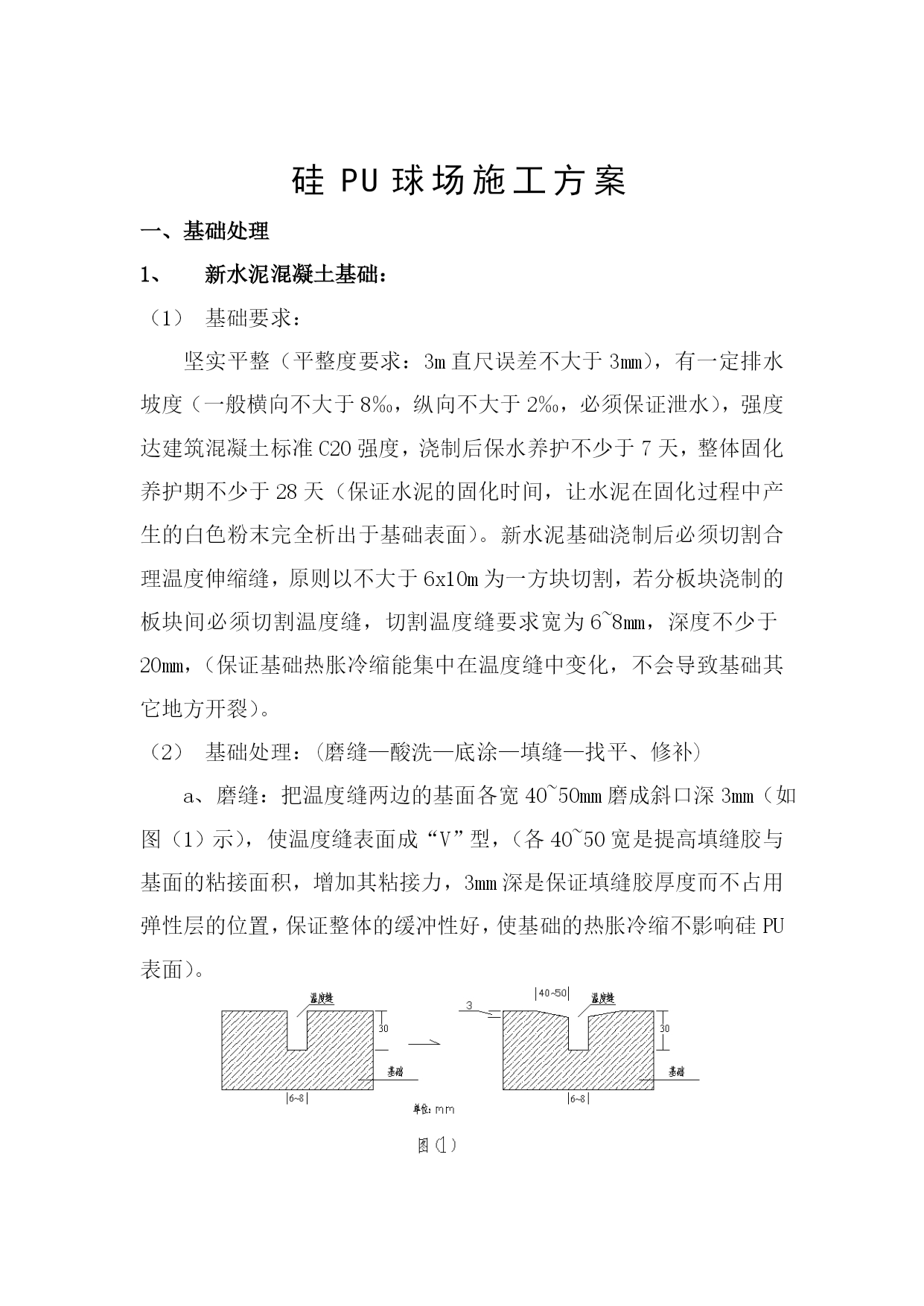

硅PU球场施工方案
一、基础处理
1、 新水泥混凝土基础：
（1） 基础要求：
坚实平整（平整度要求：3m直尺误差不大于3mm），有一定排水坡度（一般横向不大于8‰，纵向不大于2‰，必须保证泄水），强度达建筑混凝土标准C20强度，浇制后保水养护不少于7天，整体固化养护期不少于28天（保证水泥的固化时间，让水泥在固化过程中产生的白色粉末完全析出于基础表面）。新水泥基础浇制后必须切割合理温度伸缩缝，原则以不大于6x10m为一方块切割，若分板块浇制的板块间必须切割温度缝，切割温度缝要求宽为6~8mm，深度不少于20mm，（保证基础热胀冷缩能集中在温度缝中变化，不会导致基础其它地方开裂）。
（2） 基础处理：(磨缝—酸洗—底涂—填缝—找平、修补)
a、磨缝：把温度缝两边的基面各宽40~50mm磨成斜口深3mm（如图（1）示），使温度缝表面成“V”型，（各40~50宽是提高填缝胶与基面的粘接面积，增加其粘接力，3mm深是保证填缝胶厚度而不占用弹性层的位置，保证整体的缓冲性好，使基础的热胀冷缩不影响硅PU表面）。

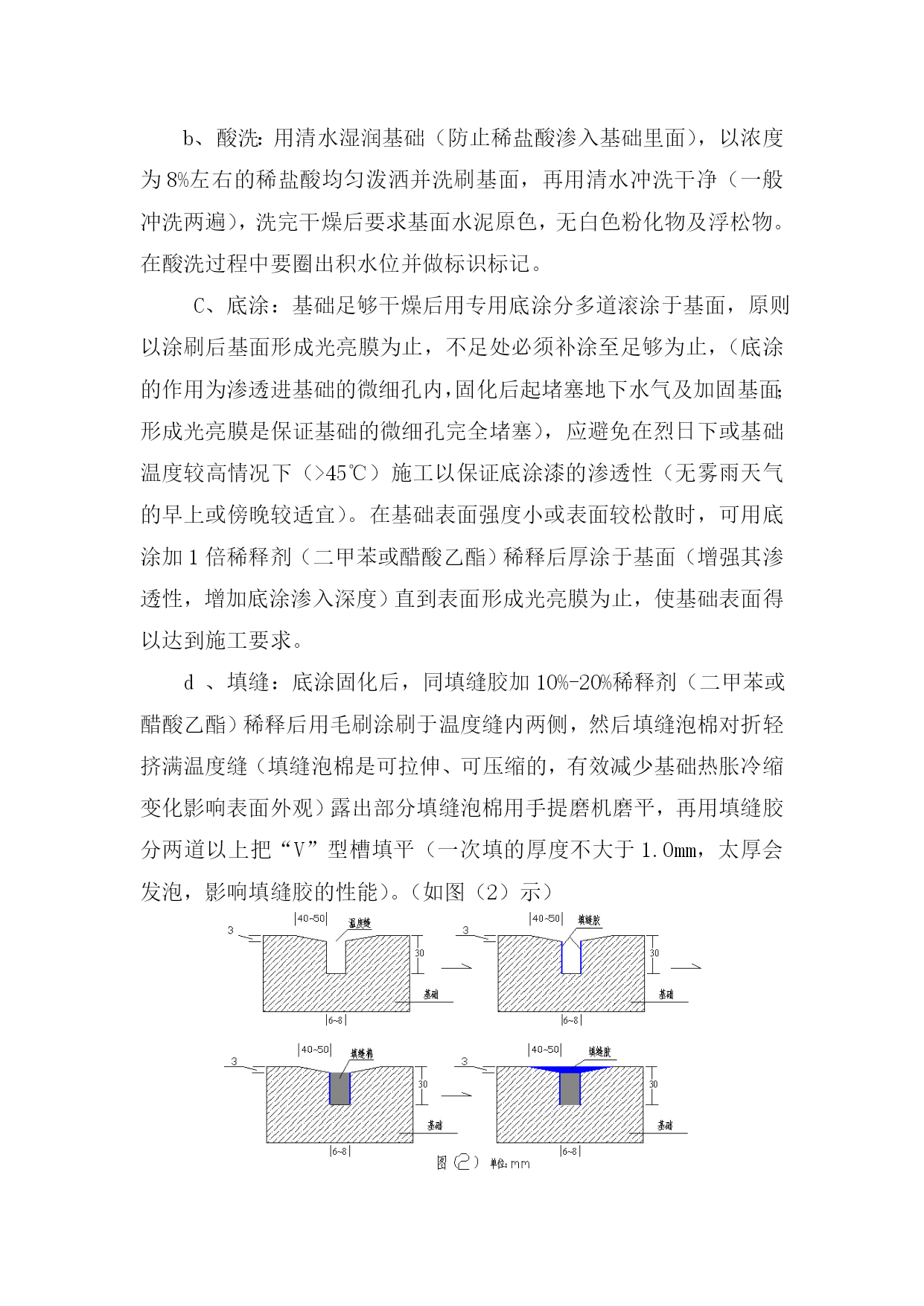

b、酸洗：用清水湿润基础（防止稀盐酸渗入基础里面），以浓度为8%左右的稀盐酸均匀泼洒并洗刷基面，再用清水冲洗干净（一般冲洗两遍），洗完干燥后要求基面水泥原色，无白色粉化物及浮松物。在酸洗过程中要圈出积水位并做标识标记。
C、底涂：基础足够干燥后用专用底涂分多道滚涂于基面，原则以涂刷后基面形成光亮膜为止，不足处必须补涂至足够为止，（底涂的作用为渗透进基础的微细孔内，固化后起堵塞地下水气及加固基面；形成光亮膜是保证基础的微细孔完全堵塞），应避免在烈日下或基础温度较高情况下（>45℃）施工以保证底涂漆的渗透性（无雾雨天气的早上或傍晚较适宜）。在基础表面强度小或表面较松散时，可用底涂加1倍稀释剂（二甲苯或醋酸乙酯）稀释后厚涂于基面（增强其渗透性，增加底涂渗入深度）直到表面形成光亮膜为止，使基础表面得以达到施工要求。
d、填缝：底涂固化后，同填缝胶加10%-20%稀释剂（二甲苯或醋酸乙酯）稀释后用毛刷涂刷于温度缝内两侧，然后填缝泡棉对折轻挤满温度缝（填缝泡棉是可拉伸、可压缩的，有效减少基础热胀冷缩变化影响表面外观）露出部分填缝泡棉用手提磨机磨平，再用填缝胶分两道以上把“V”型槽填平（一次填的厚度不大于1.0mm，太厚会发泡，影响填缝胶的性能）。（如图（2）示）

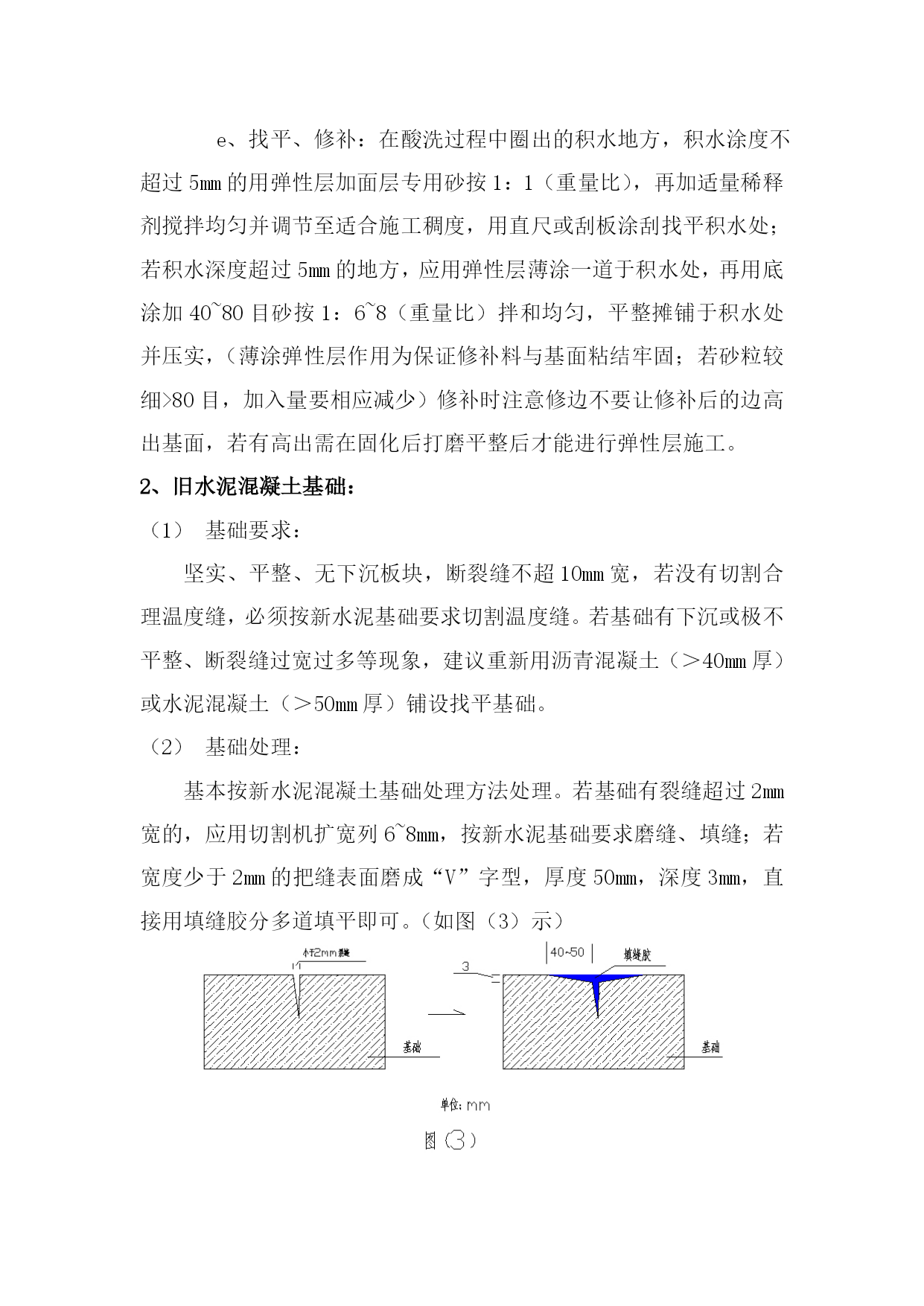

e、找平、修补：在酸洗过程中圈出的积水地方，积水涂度不超过5mm的用弹性层加面层专用砂按1：1（重量比），再加适量稀释剂搅拌均匀并调节至适合施工稠度，用直尺或刮板涂刮找平积水处；若积水深度超过5mm的地方，应用弹性层薄涂一道于积水处，再用底涂加40~80目砂按1：6~8（重量比）拌和均匀，平整摊铺于积水处并压实，（薄涂弹性层作用为保证修补料与基面粘结牢固；若砂粒较细>80目，加入量要相应减少）修补时注意修边不要让修补后的边高出基面，若有高出需在固化后打磨平整后才能进行弹性层施工。
2、旧水泥混凝土基础：
（1） 基础要求：
坚实、平整、无下沉板块，断裂缝不超10mm宽，若没有切割合理温度缝，必须按新水泥基础要求切割温度缝。若基础有下沉或极不平整、断裂缝过宽过多等现象，建议重新用沥青混凝土（＞40mm厚）或水泥混凝土（＞50mm厚）铺设找平基础。
（2） 基础处理：
基本按新水泥混凝土基础处理方法处理。若基础有裂缝超过2mm宽的，应用切割机扩宽列6~8mm，按新水泥基础要求磨缝、填缝；若宽度少于2mm的把缝表面磨成“V”字型，厚度50mm，深度3mm，直接用填缝胶分多道填平即可。（如图（3）示）

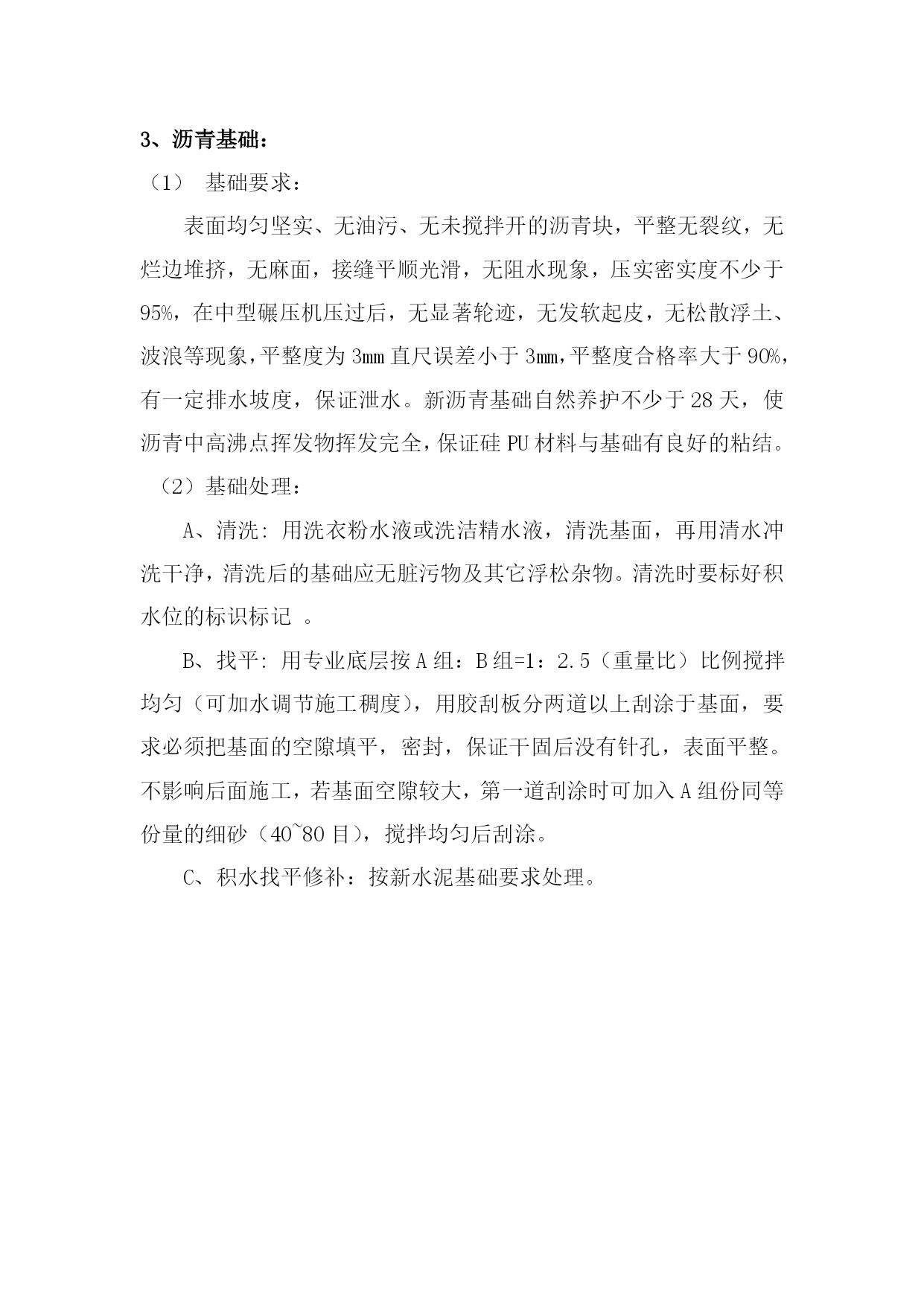

3、沥青基础：
（1） 基础要求：
表面均匀坚实、无油污、无未搅拌开的沥青块，平整无裂纹，无烂边堆挤，无麻面，接缝平顺光滑，无阻水现象，压实密实度不少于95%，在中型碾压机压过后，无显著轮迹，无发软起皮，无松散浮土、波浪等现象，平整度为3mm直尺误差小于3mm，平整度合格率大于90%，有一定排水坡度，保证泄水。新沥青基础自然养护不少于28天，使沥青中高沸点挥发物挥发完全，保证硅PU材料与基础有良好的粘结。
（2）基础处理：
A、清洗:用洗衣粉水液或洗洁精水液，清洗基面，再用清水冲洗干净，清洗后的基础应无脏污物及其它浮松杂物。清洗时要标好积水位的标识标记。
B、找平:用专业底层按A组：B组=1：2.5（重量比）比例搅拌均匀（可加水调节施工稠度），用胶刮板分两道以上刮涂于基面，要求必须把基面的空隙填平，密封，保证干固后没有针孔，表面平整。不影响后面施工，若基面空隙较大，第一道刮涂时可加入A组份同等份量的细砂（40~80目），搅拌均匀后刮涂。
C、积水找平修补：按新水泥基础要求处理。

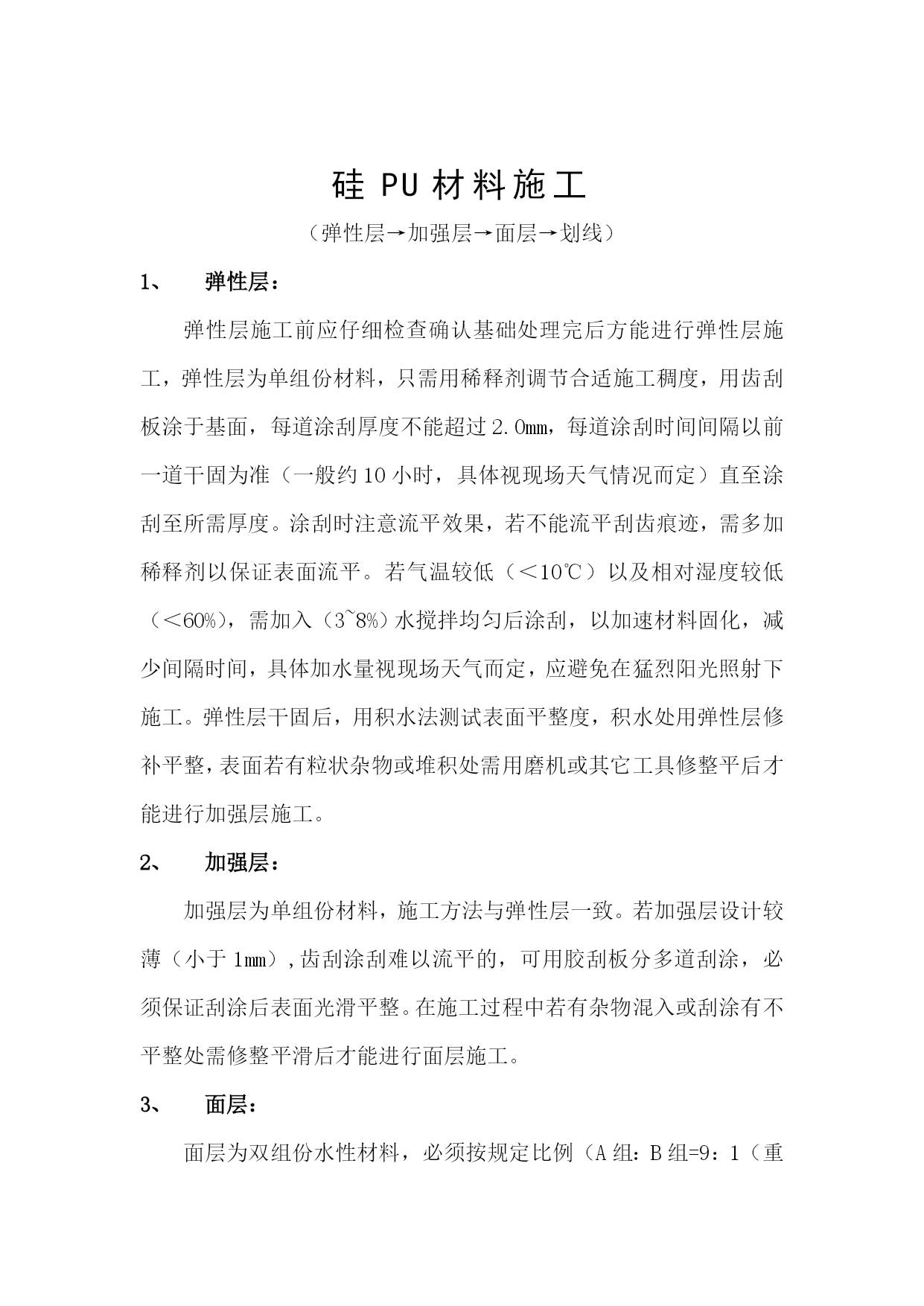

硅PU材料施工
（弹性层→加强层→面层→划线）
1、 弹性层：
弹性层施工前应仔细检
