页岩保温空心砖砌筑工程施工方案施工工艺图全面.docx

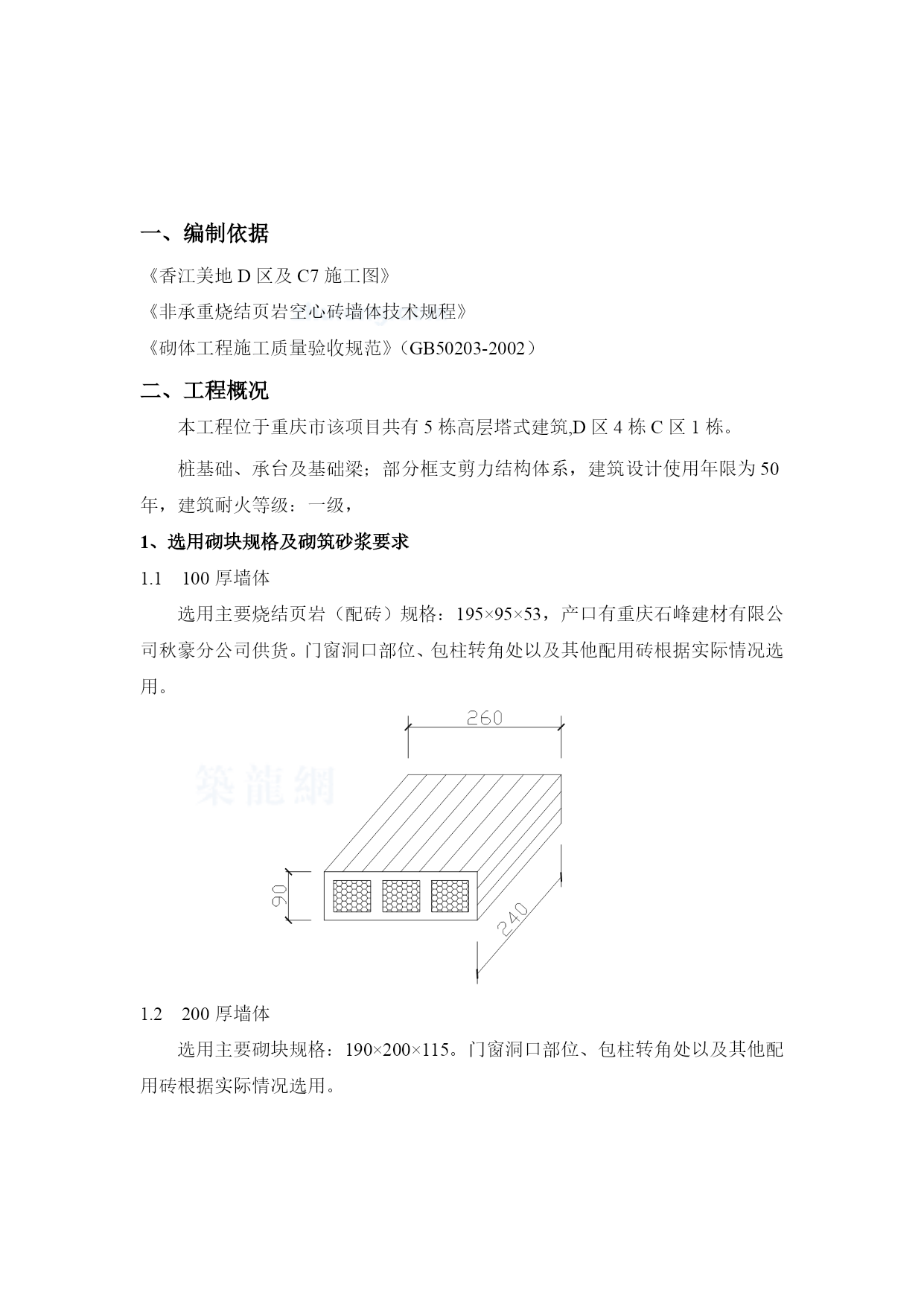

一、编制依据
《香江美地D区及C7施工图》
《非承重烧结页岩空心砖墙体技术规程》
《砌体工程施工质量验收规范》（GB50203-2002）
二、工程概况
本工程位于重庆市该项目共有5栋高层塔式建筑,D区4栋C区1栋。
桩基础、承台及基础梁；部分框支剪力结构体系，建筑设计使用年限为50年，建筑耐火等级：一级，
1、选用砌块规格及砌筑砂浆要求
1.1100厚墙体
选用主要烧结页岩（配砖）规格：195×95×53，产口有重庆石峰建材有限公司秋豪分公司供货。门窗洞口部位、包柱转角处以及其他配用砖根据实际情况选用。

1.2200厚墙体
选用主要砌块规格：190×200×115。门窗洞口部位、包柱转角处以及其他配用砖根据实际情况选用。

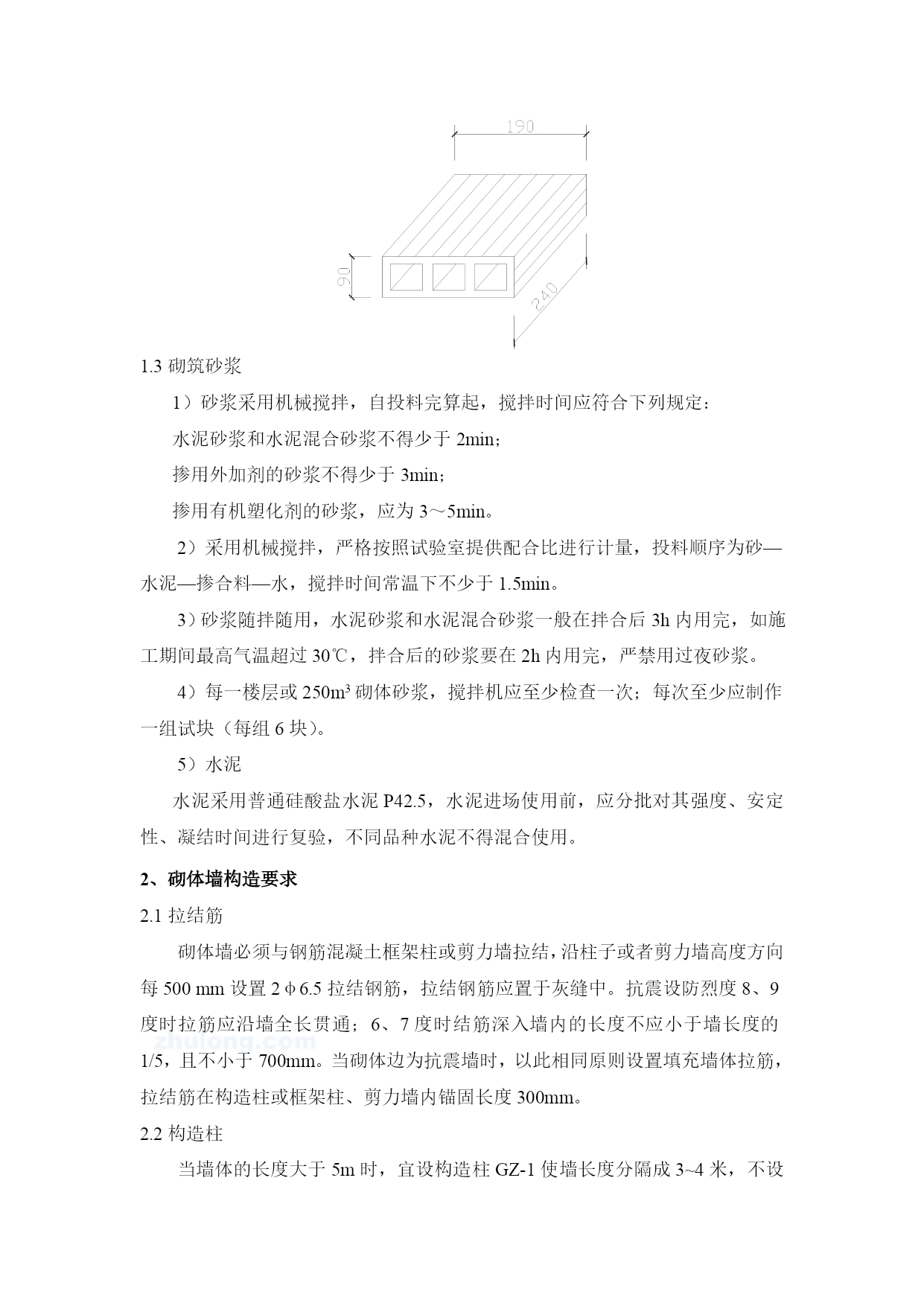

1.3砌筑砂浆
1）砂浆采用机械搅拌，自投料完算起，搅拌时间应符合下列规定：
水泥砂浆和水泥混合砂浆不得少于2min；
掺用外加剂的砂浆不得少于3min；
掺用有机塑化剂的砂浆，应为3～5min。
2）采用机械搅拌，严格按照试验室提供配合比进行计量，投料顺序为砂—水泥—掺合料—水，搅拌时间常温下不少于1.5min。
3）砂浆随拌随用，水泥砂浆和水泥混合砂浆一般在拌合后3h内用完，如施工期间最高气温超过30℃，拌合后的砂浆要在2h内用完，严禁用过夜砂浆。
4）每一楼层或250m3砌体砂浆，搅拌机应至少检查一次；每次至少应制作一组试块（每组6块）。
5）水泥
水泥采用普通硅酸盐水泥P42.5，水泥进场使用前，应分批对其强度、安定性、凝结时间进行复验，不同品种水泥不得混合使用。
2、砌体墙构造要求
2.1拉结筋
砌体墙必须与钢筋混凝土框架柱或剪力墙拉结，沿柱子或者剪力墙高度方向每500mm设置2φ6.5拉结钢筋，拉结钢筋应置于灰缝中。抗震设防烈度8、9度时拉筋应沿墙全长贯通；6、7度时结筋深入墙内的长度不应小于墙长度的1/5，且不小于700mm。当砌体边为抗震墙时，以此相同原则设置填充墙体拉筋，拉结筋在构造柱或框架柱、剪力墙内锚固长度300mm。
2.2构造柱
当墙体的长度大于5m时，宜设构造柱GZ-1使墙长度分隔成3~4米，不设构造柱时，墙顶与梁板就有拉结措施。构造柱采用C20混凝土，竖向配筋4φ10（图纸中学生宿舍构造柱钢筋采用一级钢，以本方案为准，采用三级钢），箍筋φ6@200，构造柱顶端和底端箍筋加密为φ6@100，加密区段为地板以上500mm和顶板以下500mm。其竖筋应锚入梁、板等结构内。构造柱与两侧墙体设2φ6拉结钢筋。学生宿舍拉结钢筋埋入墙内长度均不小于墙长度的1/5和700mm，竖向间距不大于500mm。学生食堂、教工食堂及综合服务楼拉结筋要求沿墙长度方向全部贯通。本工程中还要求在≥2000的洞口两侧、一字墙端头、墙拐角处、丁字墙交点位置设置构造柱。各层外墙部位构造柱详见各楼细部节点。

墙中构造柱

洞口边或悬墙端构造柱

拐角位置构造柱

丁字墙位置构造柱

外墙部位构造柱示意图

2.3过梁
门窗洞口要根据跨度及部位要求设置过梁。过梁截面尺寸、配筋要求详见结构施工图图纸说明中的过梁表。门窗过梁深入墙内的长度不应小于250mm，或者锚入剪力墙或框架柱中。门窗洞口宽度超过2m时，应根据构造柱设置要求设置构造柱。
2.4水平圈梁
墙高超过4m时，在墙体高度一半处要设置与剪力墙墙、柱连接且沿墙全长贯通的钢筋混凝土圈梁（抗震扁带）。圈梁混凝土强度等级C20，学生食堂、教工食堂及综合服务楼圈梁截面为墙厚×200mm，纵向钢筋采用412，箍筋φ6@200，学生宿舍抗震扁带截面尺寸为墙厚×150，纵向钢筋为4φ10，箍筋φ6@200；纵筋要锚固到框架柱、剪力墙或者构造柱内，学生食堂、教工食堂及综合楼外檐部位的圈梁的具体配筋及截面尺寸图纸为准。

当GRC腰线悬挂于页岩砖墙体时，墙体内应设置圈梁，GRC应与圈梁有可靠的连接，具体设置部位详见各楼号建筑图纸及GRC深化设计图纸。
水平圈梁（抗震扁带）钢筋设置示意图如下。
