某移动通信枢纽营业楼工程脚手架施工方案.doc

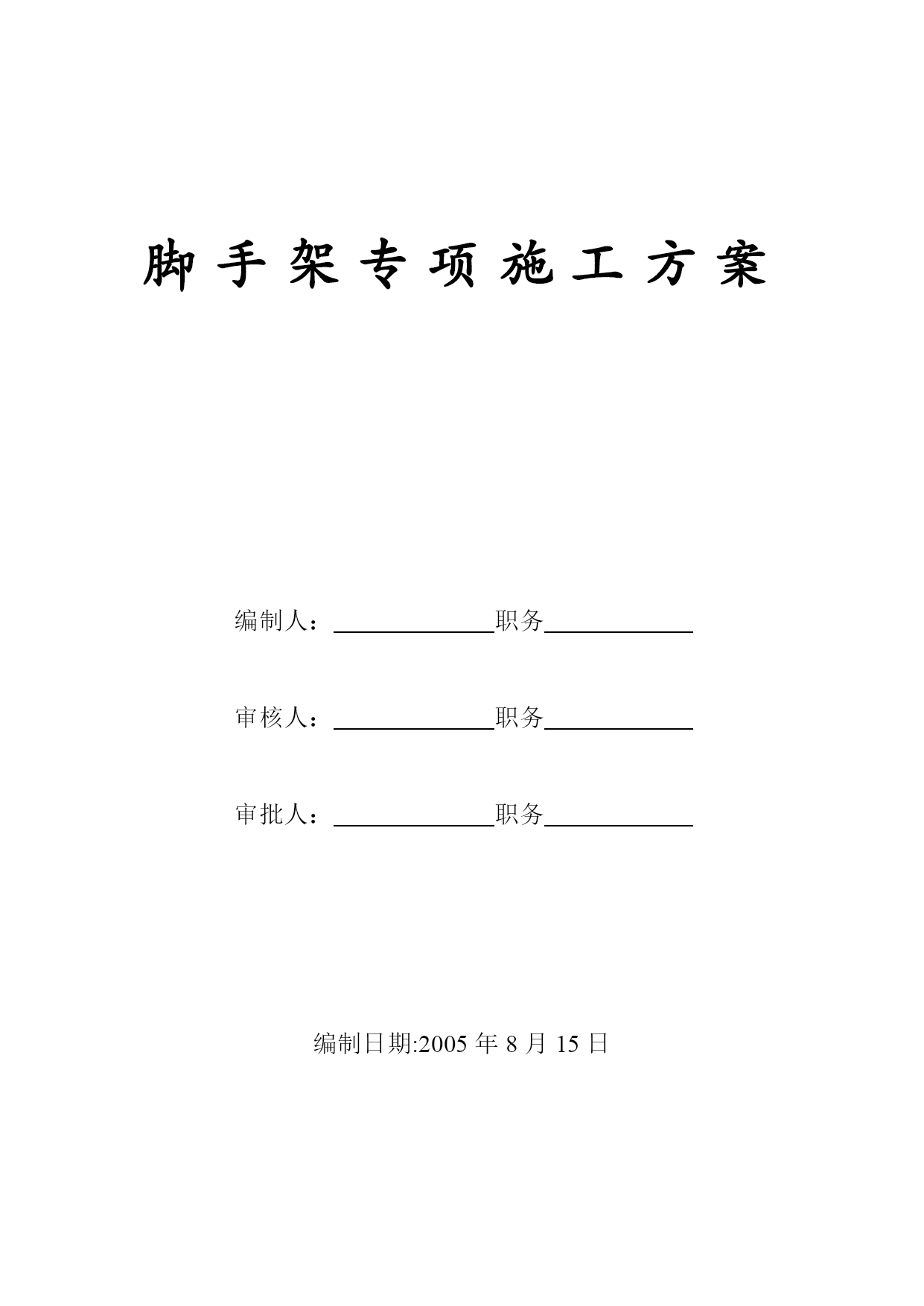

脚手架专项施工方案

编制人：职务

审核人：职务

审批人：职务

编制日期:2005年8月15日

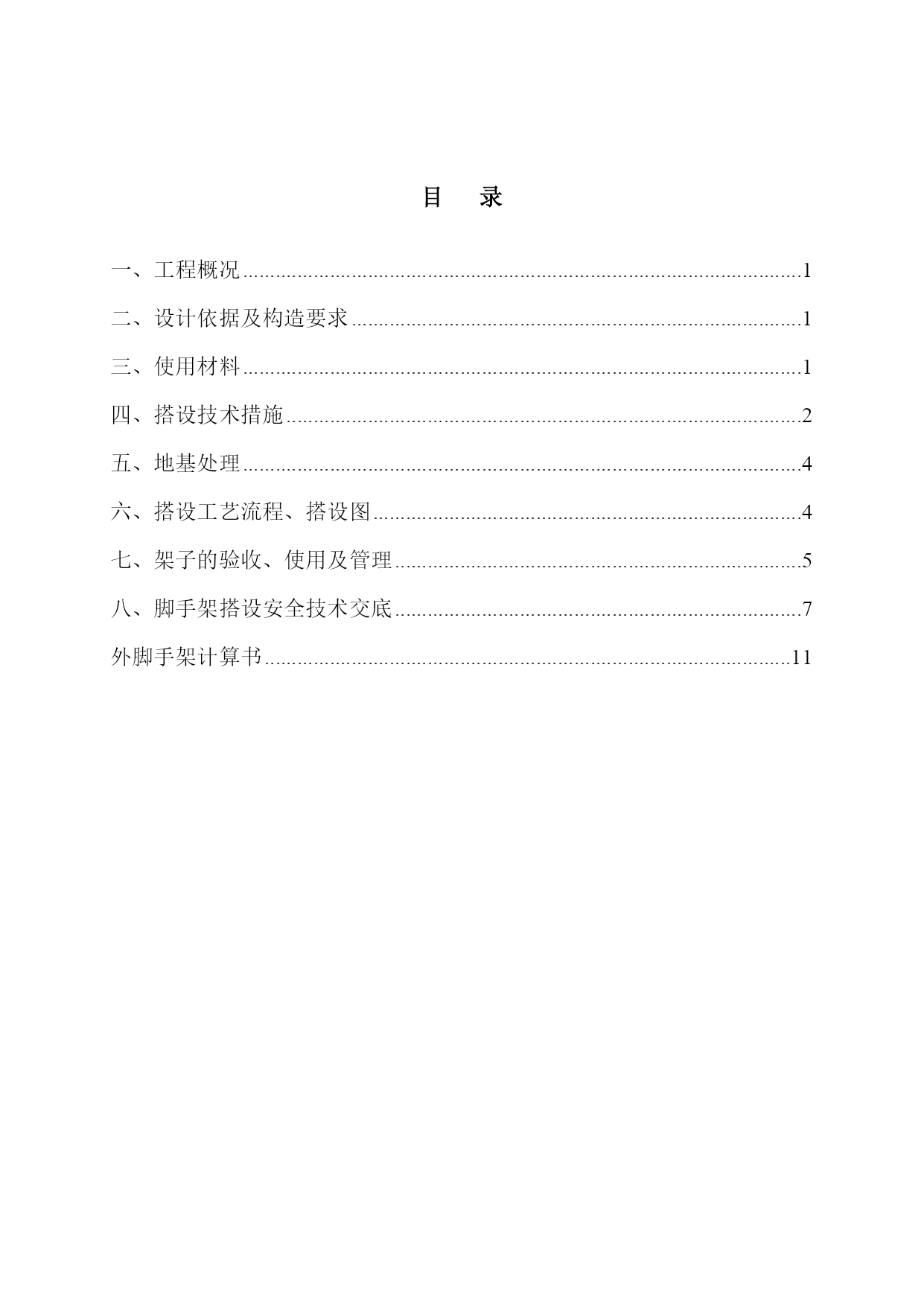

目录
TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc111866900"一、工程概况 PAGEREF_Toc111866900\h1
HYPERLINK\l"_Toc111866901"二、设计依据及构造要求 PAGEREF_Toc111866901\h1
HYPERLINK\l"_Toc111866902"三、使用材料 PAGEREF_Toc111866902\h1
HYPERLINK\l"_Toc111866903"四、搭设技术措施 PAGEREF_Toc111866903\h2
HYPERLINK\l"_Toc111866904"五、地基处理 PAGEREF_Toc111866904\h4
HYPERLINK\l"_Toc111866905"六、搭设工艺流程、搭设图 PAGEREF_Toc111866905\h4
HYPERLINK\l"_Toc111866906"七、架子的验收、使用及管理 PAGEREF_Toc111866906\h5
HYPERLINK\l"_Toc111866907"八、脚手架搭设安全技术交底 PAGEREF_Toc111866907\h7
HYPERLINK\l"_Toc111866908"外脚手架计算书 PAGEREF_Toc111866908\h11
第页
某移动通信枢纽营业楼工程脚手架施工方案
一、工程概况施工现场“三通一平”工作已基本就绪,外地面已做硬底化。
二、设计依据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》；2、施工中不允许超过设计荷载。3、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。4、搭设要求：双排落地式钢管脚手架；5、本方案取最大搭设高度12m进行验算；6、采用Φ48×3.5mm双排钢管脚手架搭设，立杆横距b=1.05m，主杆纵距l=1.5m，内立杆距墙0.3m。脚手架步距h=1.8m，脚手板从地面2.0m开始每1.8m设一道（满铺），脚手架与建筑物主体结构连接点的位置，其竖向间距H1=2h=2×1.8=3.6m，水平间距L1=3L=3×1.5=4.5m。根据规定，均布荷载Qk=2.0KN/㎡。
三、使用材料
1、钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径48mm，壁厚3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度1.5m。3、根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6、扣件表面应进行防锈处理。7、脚手板应采用杉木制作，厚度不小于50mm，宽度大于等于200mm，长度为4--6m，其材质应符合国家现行标准《木结构设计规定》(GBJ5—88)中对II级木材的规定，不得有开裂、腐朽。脚手板的两端应采用直径为4mm的镀锌钢丝各设两道箍。8、钢管及扣件报皮标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。9、外架钢管采用金黄色，栏杆采用红白相间色，扣件刷暗红色防锈漆。
四、搭设技术措施
1、外架搭设(1)立杆垂直度偏差不得大于架高的1／200。(2)立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对接应符合下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1／3，同一步内不允许有二个接头。(3)立杆顶端应高出建筑物屋顶1.5m。(4)脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫铁块表面不大于200mm处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(5)大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并不小于6m。(6)大横杆对接扣件连接、对接应符
