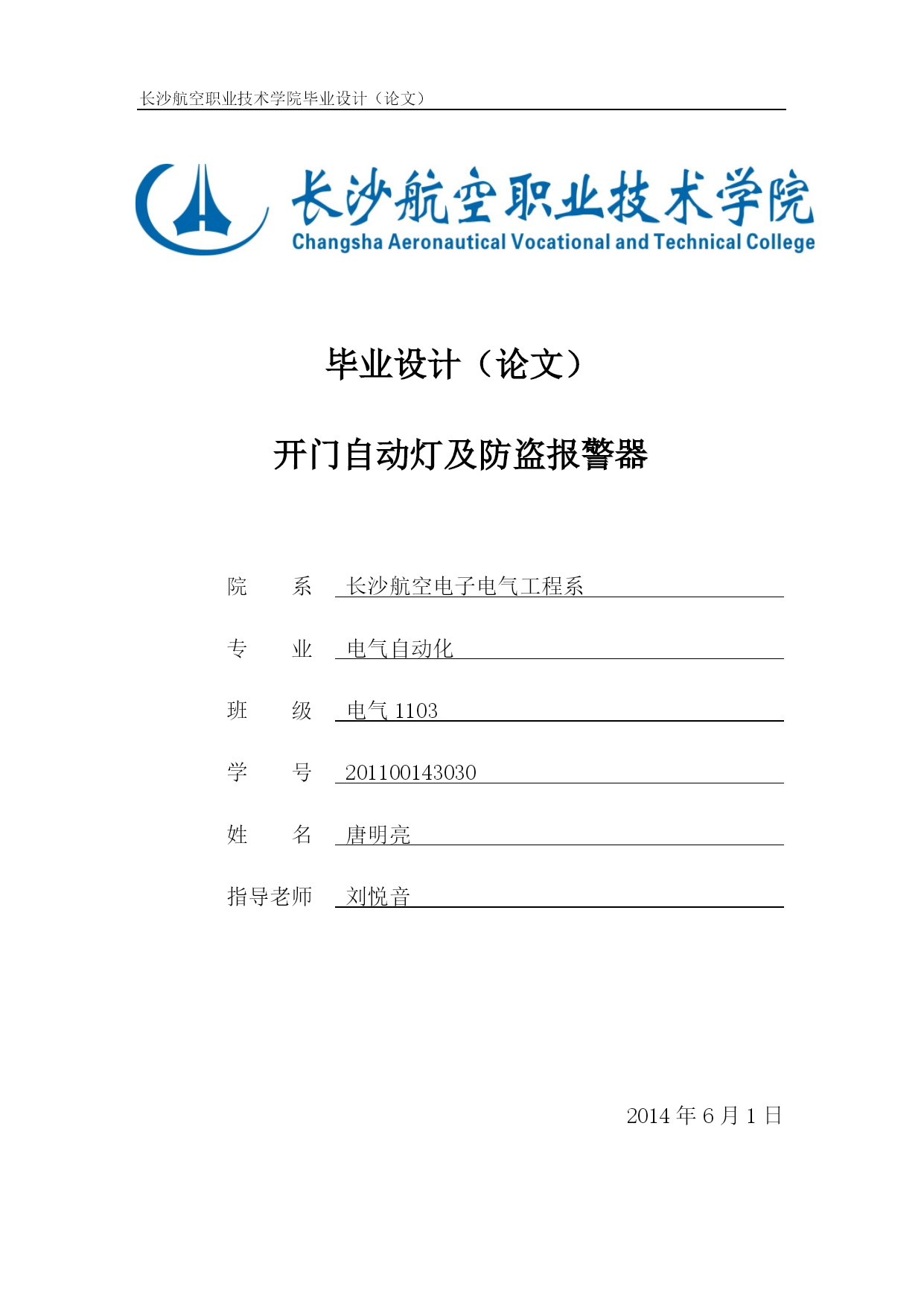

长沙航空职业技术学院毕业设计（论文）

毕业设计（论文）
开门自动灯及防盗报警器

院系长沙航空电子电气工程系
专业电气自动化
班级电气1103
学号201100143030
姓名唐明亮
指导老师刘悦音

2014年6月1日

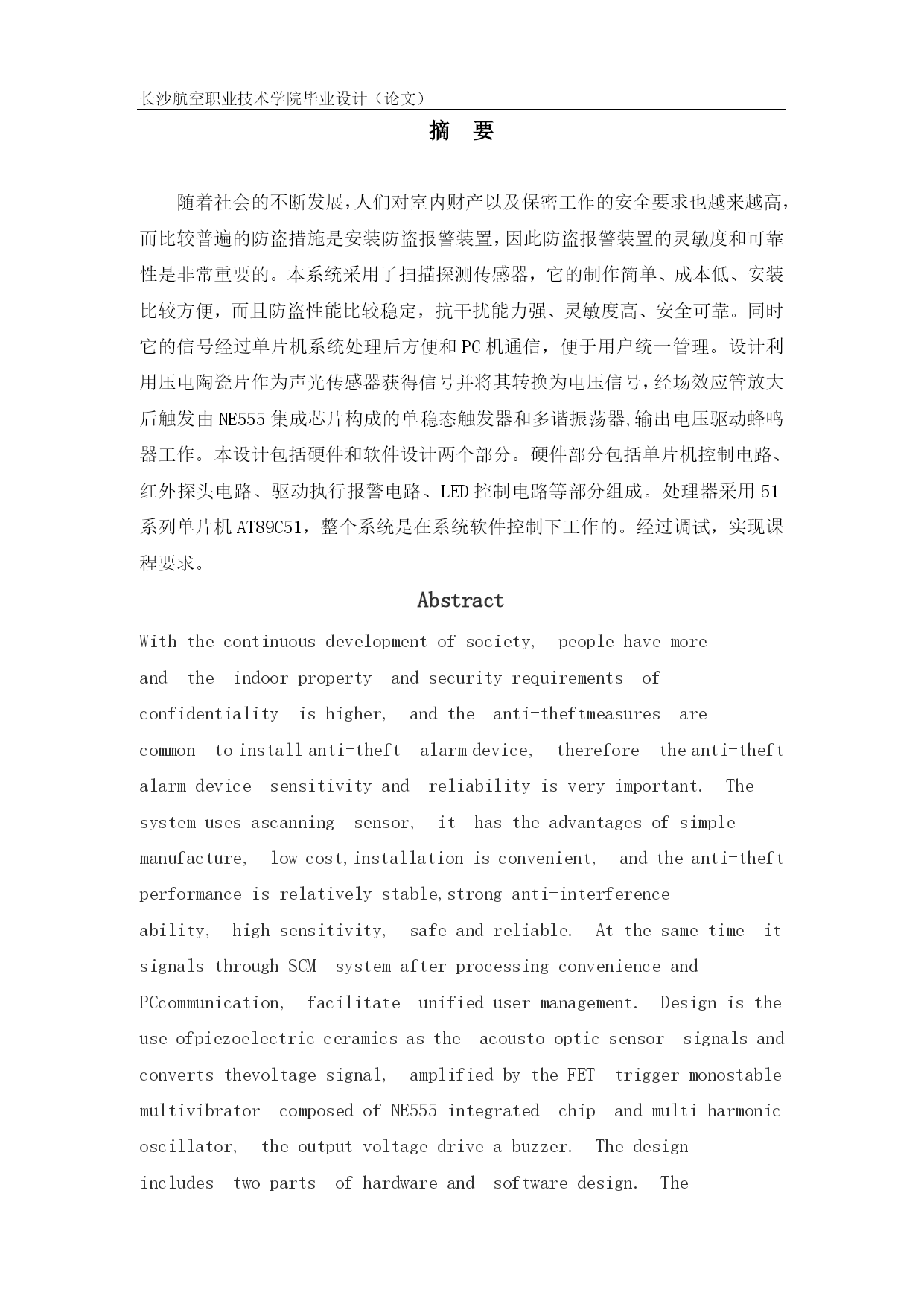

摘要

随着社会的不断发展，人们对室内财产以及保密工作的安全要求也越来越高，而比较普遍的防盗措施是安装防盗报警装置，因此防盗报警装置的灵敏度和可靠性是非常重要的。本系统采用了扫描探测传感器，它的制作简单、成本低、安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠。同时它的信号经过单片机系统处理后方便和PC机通信，便于用户统一管理。设计利用压电陶瓷片作为声光传感器获得信号并将其转换为电压信号，经场效应管放大后触发由NE555集成芯片构成的单稳态触发器和多谐振荡器,输出电压驱动蜂鸣器工作。本设计包括硬件和软件设计两个部分。硬件部分包括单片机控制电路、红外探头电路、驱动执行报警电路、LED控制电路等部分组成。处理器采用51系列单片机AT89C51，整个系统是在系统软件控制下工作的。经过调试，实现课程要求。
Abstract
Withthecontinuousdevelopmentofsociety,peoplehavemoreandtheindoorpropertyandsecurityrequirementsofconfidentialityishigher,andtheanti-theftmeasuresarecommontoinstallanti-theftalarmdevice,thereforetheanti-theftalarmdevicesensitivityandreliabilityisveryimportant.Thesystemusesascanningsensor,ithastheadvantagesofsimplemanufacture,lowcost,installationisconvenient,andtheanti-theftperformanceisrelativelystable,stronganti-interferenceability,highsensitivity,safeandreliable.AtthesametimeitsignalsthroughSCMsystemafterprocessingconvenienceandPCcommunication,facilitateunifiedusermanagement.Designistheuseofpiezoelectricceramicsastheacousto-opticsensorsignalsandconvertsthevoltagesignal,amplifiedbytheFETtriggermonostablemultivibratorcomposedofNE555integratedchipandmultiharmonicoscillator,theoutputvoltagedriveabuzzer.Thedesignincludestwopartsofhardwareandsoftwaredesign.Thehardwareincludessinglechipcontrolcircuit,infraredsensorcircuit,drivingtheimplementationofthealarmcircuit,anLEDcontrolcircuitcomponents.Theprocessoruses51seriessinglechipAT89C51,thesystemisunderthecontrolofthesystemsoftwarework.Afterdebugging,torealizethecurriculumrequirements.

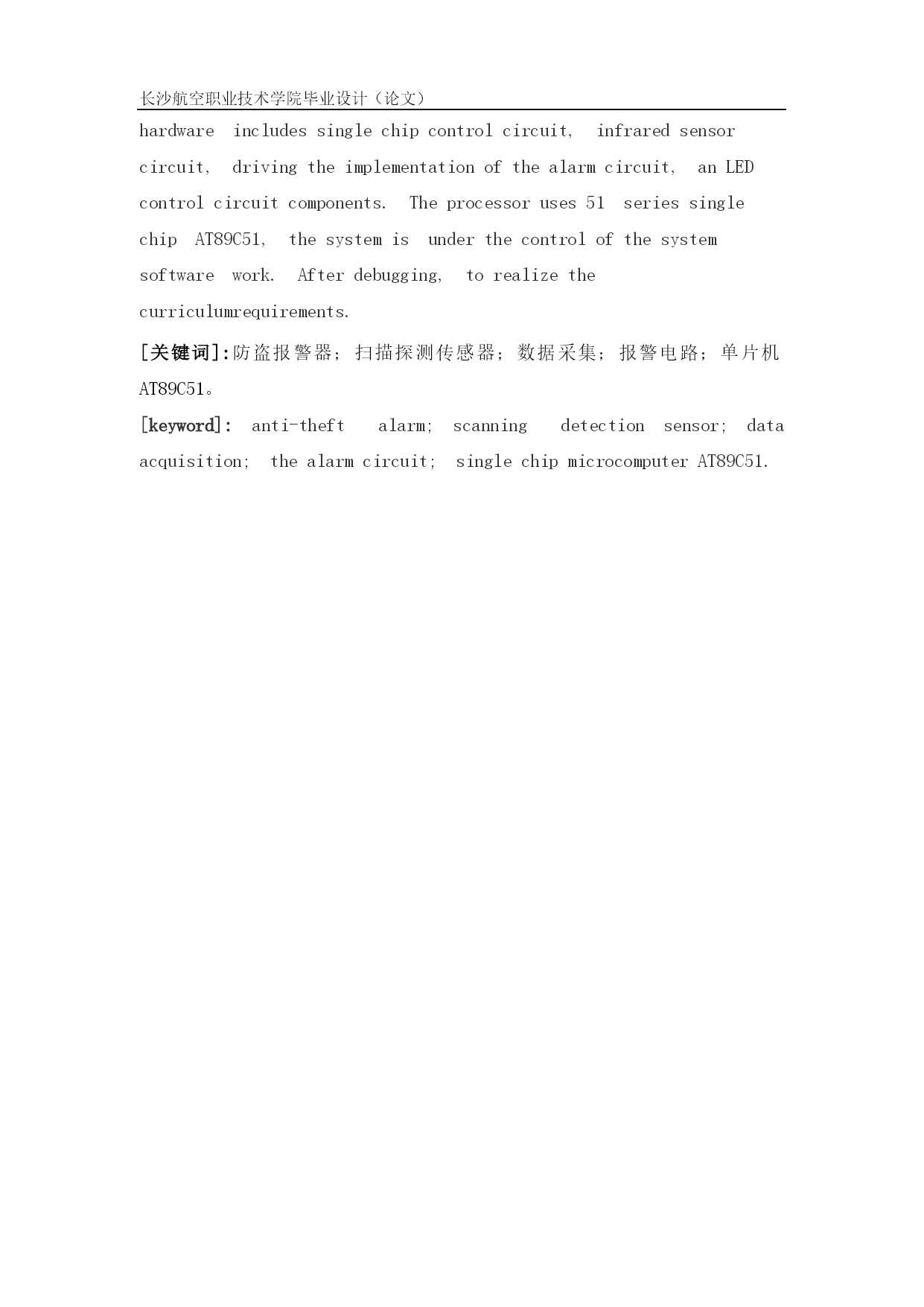

[关键词]:防盗报警器；扫描探测传感器；数据采集；报警电路；单片机AT89C51。
[keyword]:anti-theftalarm;scanningdetectionsensor;dataacquisition;thealarmcircuit;singlechipmicrocomputerAT89C51.

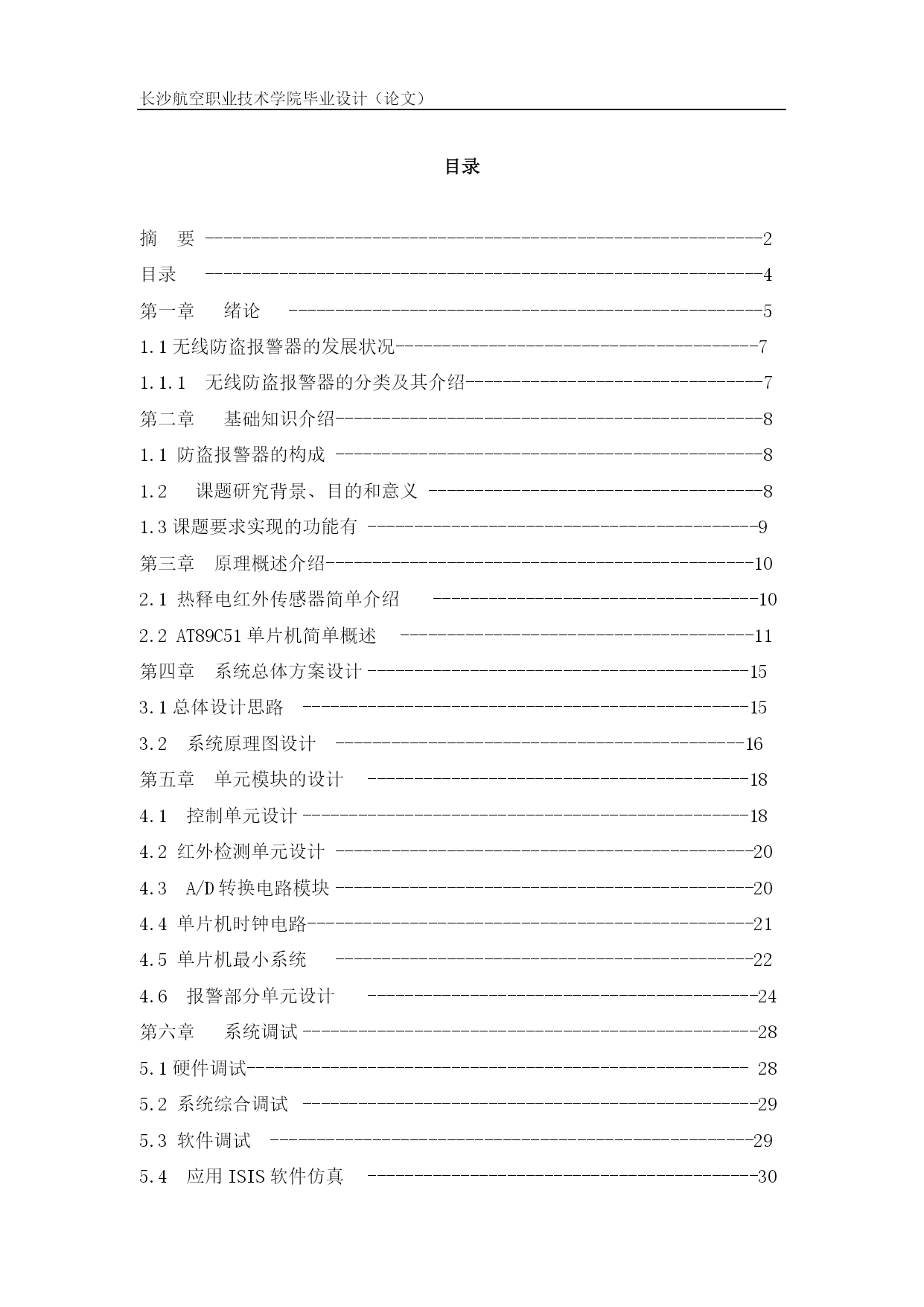

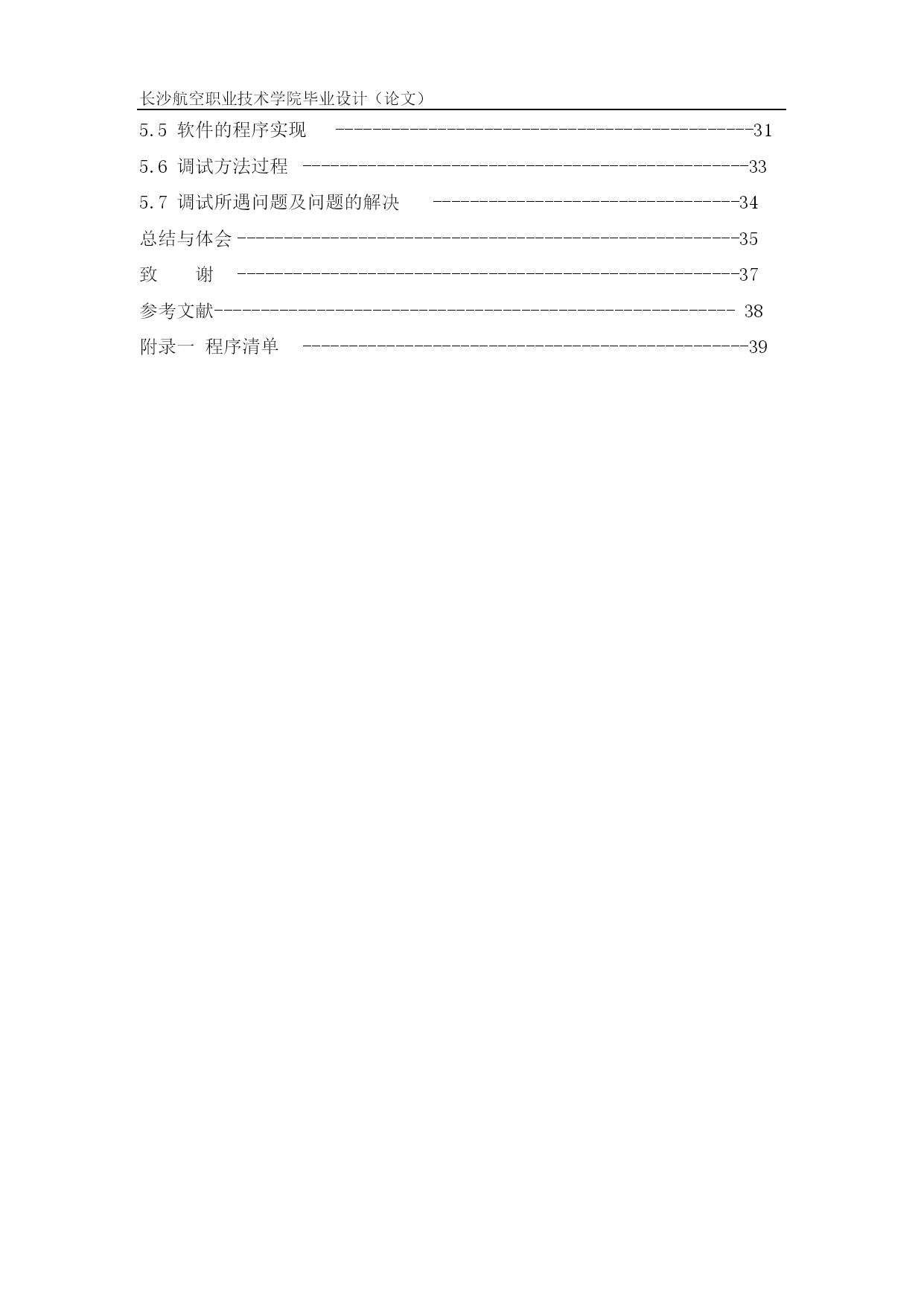

目录
TOC\o"1-3"\h\z\u
HYPERLINK\l"_Toc324068733"摘要 ------------------------------------------------------------PAGEREF_Toc324068733\h2
HYPERLINK\l"_Toc324068735"目录 -------------
