Gsm呼叫流程(中文)（PPT82页).ppt

GSM呼叫流程目的
介绍GSM正常的呼叫流程（空中接口、A-bis接口和A接口）
介绍部分常见的异常中断的流程
内容

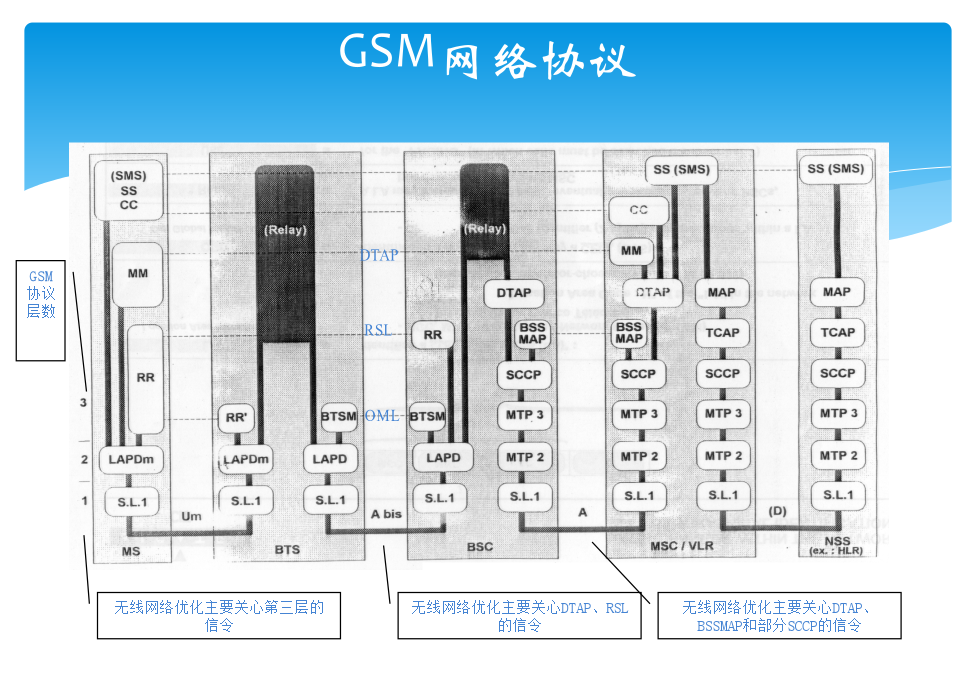

GSM网络协议介绍
GSM逻辑信道介绍
无线链路建立流程（RadioandLinkEstablishmentProcedure）
TCH正常分配流程（NormalAssignmentProcedure）
主叫流程（OriginatingCall）
被叫流程（TerminatingCall）
位置更新流程（LocationUpdating）
切换流程（HandoverProcedure）
呼叫释放流程（CallReleaseProcedure）

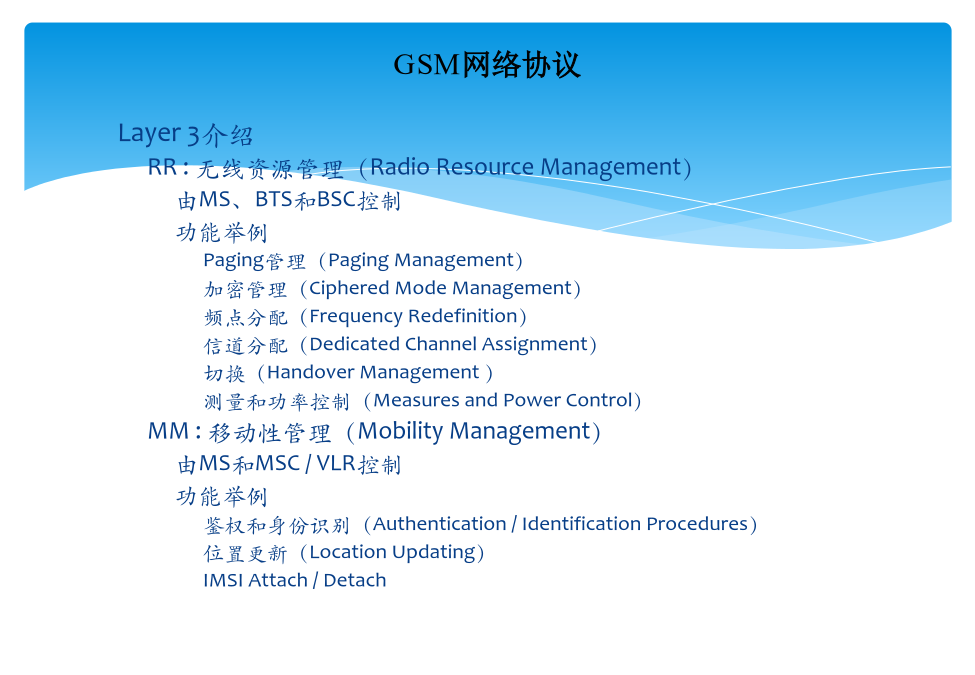

信道释放流程（ChannelReleaseProcedure）Layer3介绍
RR:无线资源管理（RadioResourceManagement）
由MS、BTS和BSC控制
功能举例
Paging管理（PagingManagement）
加密管理（CipheredModeManagement）
频点分配（FrequencyRedefinition）
信道分配（DedicatedChannelAssignment）
切换（HandoverManagement）
测量和功率控制（MeasuresandPowerControl）
MM:移动性管理（MobilityManagement）
由MS和MSC/VLR控制
功能举例
鉴权和身份识别（Authentication/IdentificationProcedures）
位置更新（LocationUpdating）

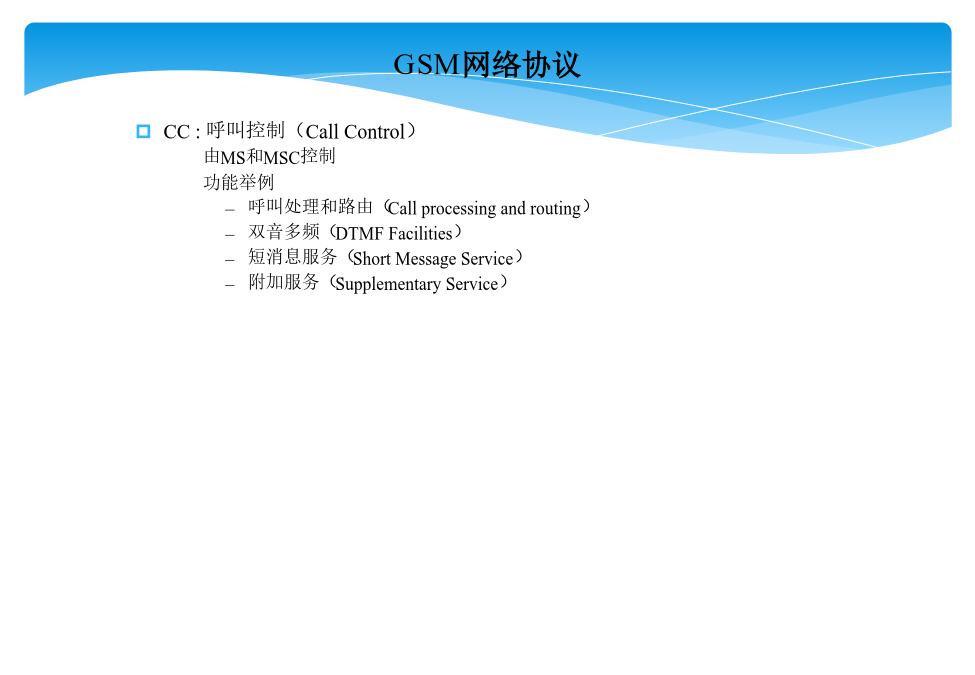

IMSIAttach/DetachCC:呼叫控制（CallControl）
由MS和MSC控制
功能举例
呼叫处理和路由（Callprocessingandrouting）
双音多频（DTMFFacilities）
短消息服务（ShortMessageService）
附加服务（SupplementaryService）呼叫流程中常用的逻辑信道
PCH
寻呼信道（PagingChannel）
RACH
随机接入信道（RandomAccessChannel）
AGCH
接入认可信道（AccessGrantChannel）
SDCCH
独立专用控制信道（Stand-aloneDedicatedControlChannel）
SACCH
慢联系控制信道（SlowAssociatedChannel）
TCH
话务信道（TrafficChannel）
FACCH
快联系控制信道（FastAssociatedControlChannel）定义
手机与网络间建立一个无线链路，用于信令传送
包括以下四个步骤
Paging过程（PagingProcedure）（仅用于被叫流程中）
随机接入过程（RandomAccessProcedure）
立即分配过程（ImmediateAssignmentProcedure）
SCCP联接建立过程（SCCPConnectionEstablishmentProcedure）MS无线链路建立流程——Abis无线链路建立流程——Abis无线链路建立流程——Abis无线链路建立流程——异常情况BSC收到EstablishIndication消息，但消息中不含Layer3Information
BSC向手机和BTS发信道释放消息
Abis上的其它异常中断消息的处理
BSC收到ErrorIndication
Cause为:
“T200Expiry”:监视SABM和UA过程
“UnsolicitedDMResponse”(发生在Disconnect过程中）
“SequenceError”
释放：
A接口上，BSC发ClearRequest“RadioInterfaceFailure”到交换机
BSC向手机和BTS发信道释放消息
BSC收到ConnectionFailureindication(Cause:RadioLinkFailure)
在A接口上，BSC发ClearRequest“RadioInterfaceFailure”到交换机
BSC向BTS发RFChannelRelease消息
BSC收到ReleaseIndication
当收到手机发出的DISC消息
A接口上，BSC发ClearRequest“RadioInterfaceFailure”到交换机
BSC向手机和BTS发信道释放消息MS鉴权、身份识别、加密、TMSI重新分配过程——A口信令鉴权、身份识别、加密、TMSI重新分配过程——A口信令鉴权、身份识别、加密、TMSI重新分配过程——A口信令鉴权过程中的异常情况
鉴权失败
如果鉴权过程中使用TMSI，网络将启动身份识别过程。如果手机送上来的IMSI与VLR中TMSI所对应的IMSI不一致，则重
