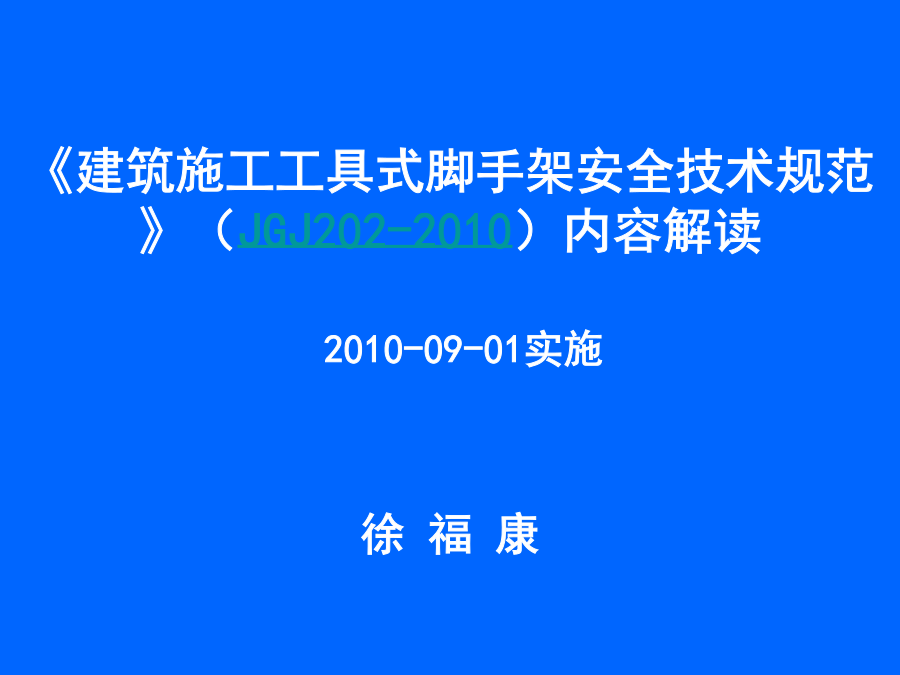

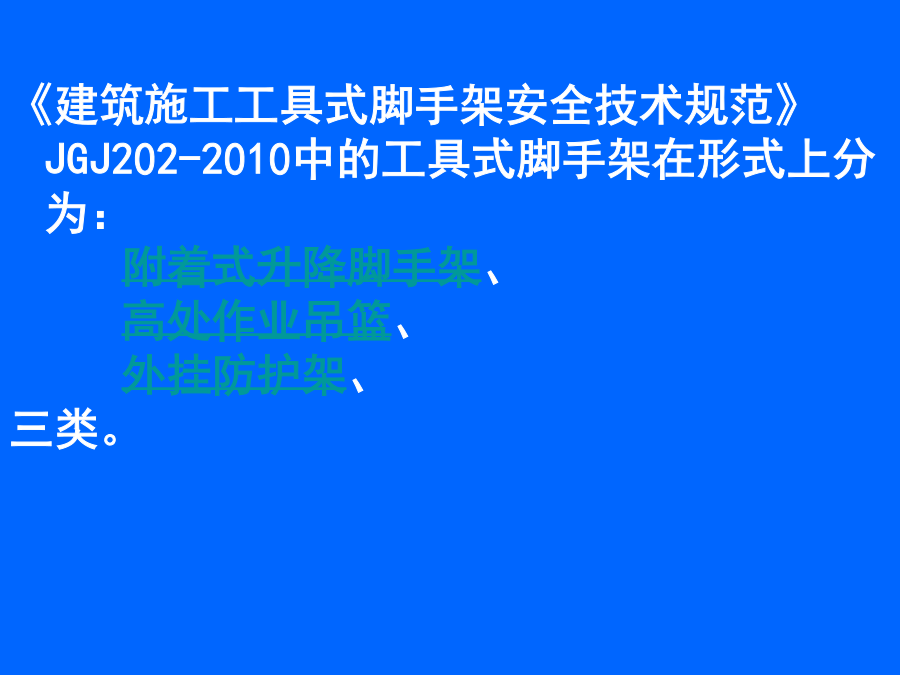

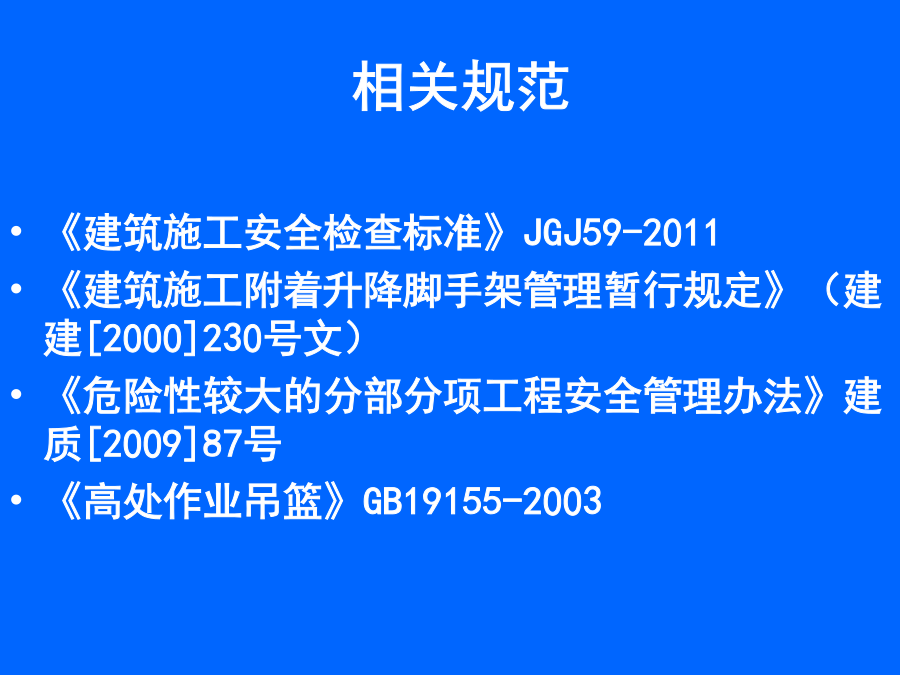

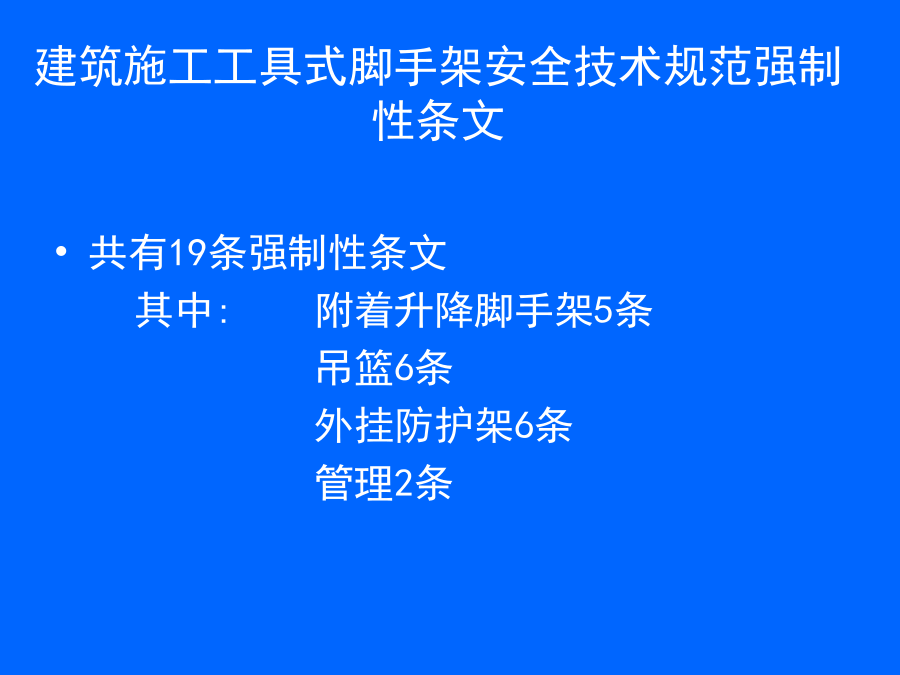

《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）内容解读建筑施工工具式脚手架安全技术规范强制性条文相关规范《建筑施工工具式脚手架安全技术规范》JGJ202-2010中的工具式脚手架在形式上分为：
附着式升降脚手架、
高处作业吊篮、
外挂防护架、

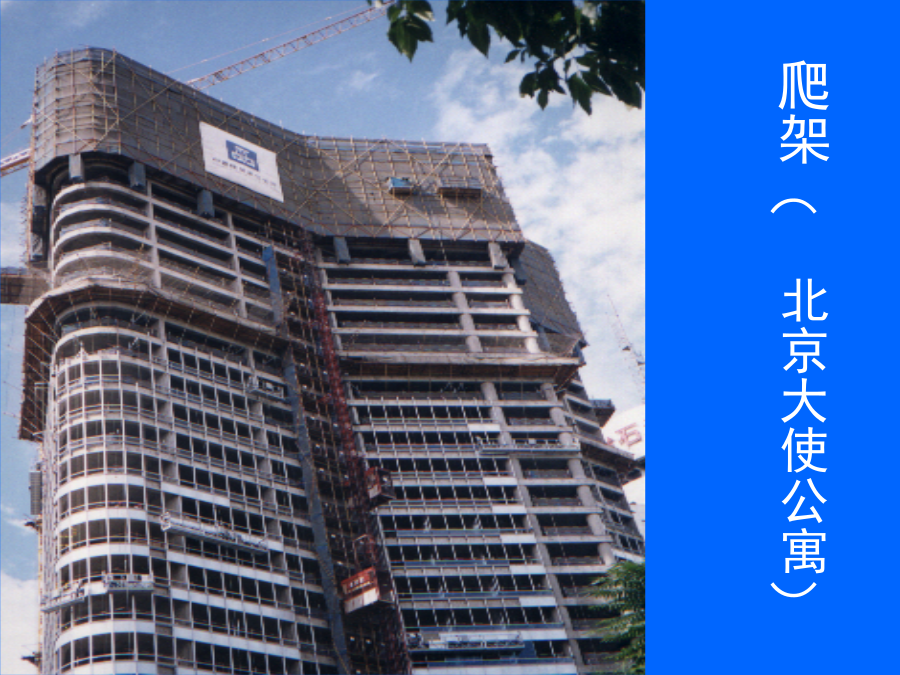

三类。爬架（北京大使公寓）

附着式升降脚手架

附着式升降脚手架又称爬架，是仅搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，随工程施工逐层爬升或下降的外脚手架。它适用于建筑物立面简单、高度较高的情况。效率高，经济性好。附着升降脚手架技术原理
利用已浇筑的混凝土结构将脚手架和提升机构分别固定（附着）在结构上。
升降操作前解除结构对脚手架的约束，通过提升机构升降脚手架到位。
利用附墙支座将脚手架固定在结构上。
下次升降前，解除结构对升降机构的约束，将其安装在下次升降需要的位置，
将提升机构和脚手架连接，解除结构对脚手架的约束，完成升降。
使用状态下，脚手架依靠附墙支座的固定和提升机构的连接保证安全。
升降状态时，脚手架依靠提升机构和防坠装置保证安全。
附着升降脚手架分类

按组架构造分：单片式、整体式
按提升动力分：电动、手动、液压
按结构构造分：单片主框架、双片主框架
按提升受力状态分：偏心提升、中心提升中心提升偏心提升附着式升降脚手架的基本要求

架体结构高度不得大于5倍楼层高；
架体宽度不得大于1.2m；
直线布置的架体支承跨度不得大于7m，折线或曲线布置的架体，相邻二主框架支承点处架体外侧距离不得大于5.4m；
架体的水平悬挑长度不得大于2m，且不得大于跨度的1/2。
架体全高与支承跨度的乘积不得大于110m²。
架体悬臂高度不得大于架体高度的2/5和4m。
附着式升降脚手架必须在每个竖向主框架处设置升降设备，升降设备应采用电动葫芦或电动液压设备，单跨升降时可采用手动葫芦。
升降设备必须与建筑结构和架体有可靠连接；
固定升降动力设备的建筑结构必须安全可靠；
设置电动液压设备的架体部位，应有加强措施。
附着式升降脚手架必须安装防倾覆、防坠落和同步升降控制的安全装置。竖向主框架的结构构造
附着式升降脚手架的竖向主框架必须设置在附墙支座处。
竖向主框架应与架体等高。可为单片式或双片式，可以是整体结构或分段对接结构。结构形式可采用桁架或刚架等。架体节点采用焊接或螺栓连接。应能与水平支承桁架、脚手架方便、可靠的连接，并构成空间稳定结构。
当采用中心提升方式时，双片竖向主框架在吊装悬挑梁行程范围内的内侧连系水平杆无法设置，此部分截面应采取加固措施保证其刚度。
竖向主框架内侧应设有导轨。水平支承桁架的结构构造
水平支承桁架设置在相邻竖向主框架底部之间。其宽度与主框架相同，高度不宜小于1.8m，由双片桁架组成，用于支承上部的脚手架。
水平支承桁架各杆件的轴线应汇交于节点，并宜用节点板连接，节点板的厚度不得小于6mm。
桁架弦杆宜采用通长杆件，或于跨中设一个拼接接头。各节点应采用焊接或螺栓连接。
桁架斜腹杆宜设计成拉杆。
内、外排桁架的上、下弦平面内均应设置杆件连成桁架，各节点应采用螺栓连接。
水平支承桁架与竖向主框架的连接应采用铰接，各杆件轴线应交汇；也可将水平支承桁架放入竖向主框架底端框中。水平支承桁架竖向主框架之间的脚手架
脚手架设置在相邻竖向主框架之间，可采用各种脚手架形式。如采用扣件式钢管脚手架，应以纵向水平杆与竖向主框架相连，立杆应固定于水平支承桁架的节点上，其构造应符合JGJ130的规定。
当用于结构施工时，脚手架立杆的纵距应不大于1.5m，纵向水平杆的步距应为1.8m。
脚手架外立面应沿全高连续设置剪刀撑，将竖向主框架、水平支承桁架和脚手架连成一体。剪刀撑斜杆的倾角为45°～60°，应与所覆盖架体在每个主节点处的立杆或横向水平杆伸出端扣紧；悬挑端应以竖向主框架为中心成对设置对称斜拉杆，其水平夹角不应小于45°。脚手架安全防护的要求

作业层外侧应设置防护栏杆和180mm高的挡脚板。
架体外侧必须用密目安全网围挡；密目安全网必须可靠固定在架体上；
作业层应设置固定牢靠的脚手板，其与结构之间的间距应满足《建筑施工扣件式钢管脚手架安全技术规范》的相关规定。
水平支承桁架最底层应设置脚手板并铺满铺牢，与建筑物墙面之间形成全封闭。脚手板的下面应用安全网兜底。
当水平支承桁架不能连续设置时，可采用杆件连接，但其长度不得大于2.0m。并且必须采取加强措施，确保其强度和刚度不得低于水平支承桁架。附墙支座的构造规定
每个竖向主框架所覆盖的每一楼层处应设置一道附墙支座。
使用工况，应将竖向主框架固定于附墙支座上。
升降工况，附墙支座应有防倾、导向的功能。
附墙支座应采用锚固螺栓与建筑物可靠连接，受拉螺栓的螺母不得少于两个或应采用弹簧垫圈加单螺母，螺杆露出螺母端部的长度应不少于
