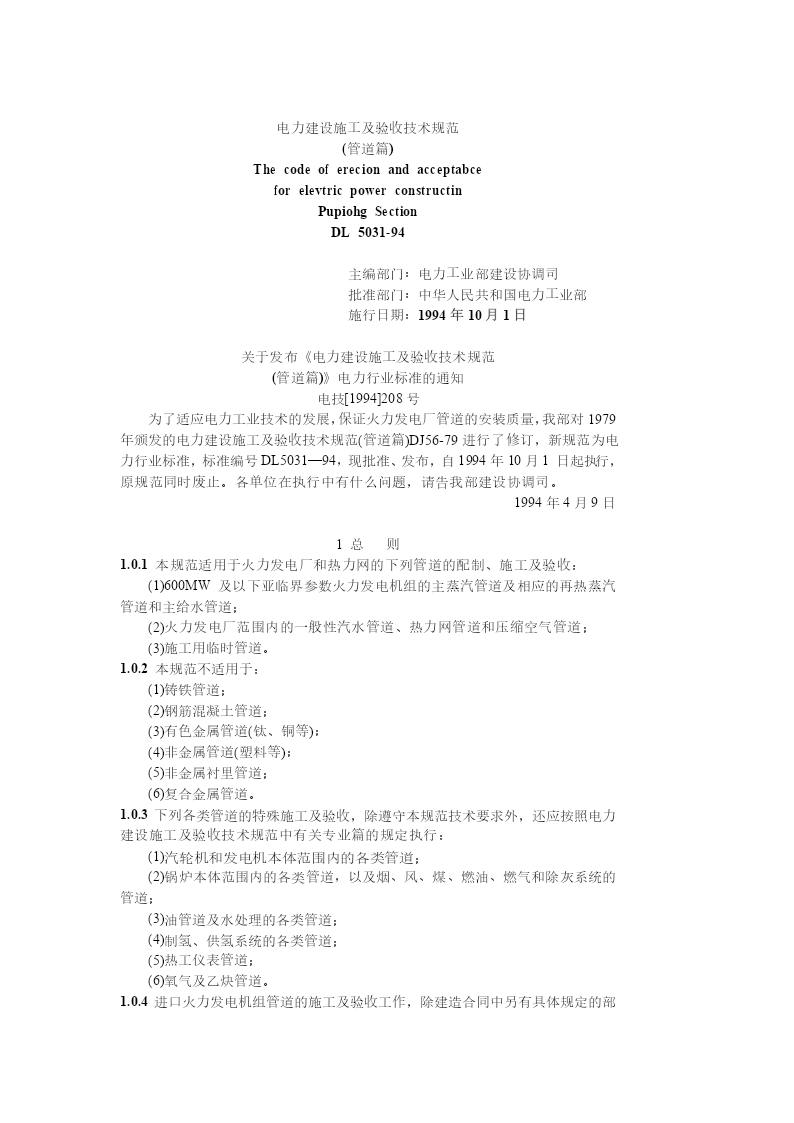

电力建设施工及验收技术规范
(管道篇)
Thecodeoferecionandacceptabce
forelevtricpowerconstructin
PupiohgSection
DL5031-94

主编部门：电力工业部建设协调司
批准部门：中华人民共和国电力工业部
施行日期：1994年10月1日

关于发布《电力建设施工及验收技术规范
(管道篇)》电力行业标准的通知
电技[1994]208号
为了适应电力工业技术的发展，保证火力发电厂管道的安装质量，我部对1979
年颁发的电力建设施工及验收技术规范(管道篇)DJ56-79进行了修订，新规范为电
力行业标准，标准编号DL5031—94，现批准、发布，自1994年10月1日起执行，
原规范同时废止。各单位在执行中有什么问题，请告我部建设协调司。
1994年4月9日

1总则
1.0.1本规范适用于火力发电厂和热力网的下列管道的配制、施工及验收：
(1)600MW及以下亚临界参数火力发电机组的主蒸汽管道及相应的再热蒸汽
管道和主给水管道；
(2)火力发电厂范围内的一般性汽水管道、热力网管道和压缩空气管道；
(3)施工用临时管道。
1.0.2本规范不适用于：
(1)铸铁管道；
(2)钢筋混凝土管道；
(3)有色金属管道(钛、铜等)；
(4)非金属管道(塑料等)；
(5)非金属衬里管道；
(6)复合金属管道。
1.0.3下列各类管道的特殊施工及验收，除遵守本规范技术要求外，还应按照电力
建设施工及验收技术规范中有关专业篇的规定执行：
(1)汽轮机和发电机本体范围内的各类管道；
(2)锅炉本体范围内的各类管道，以及烟、风、煤、燃油、燃气和除灰系统的
管道；
(3)油管道及水处理的各类管道；
(4)制氢、供氢系统的各类管道；
(5)热工仪表管道；
(6)氧气及乙炔管道。
1.0.4进口火力发电机组管道的施工及验收工作，除建造合同中另有具体规定的部
分外，应按本规范的规定执行。

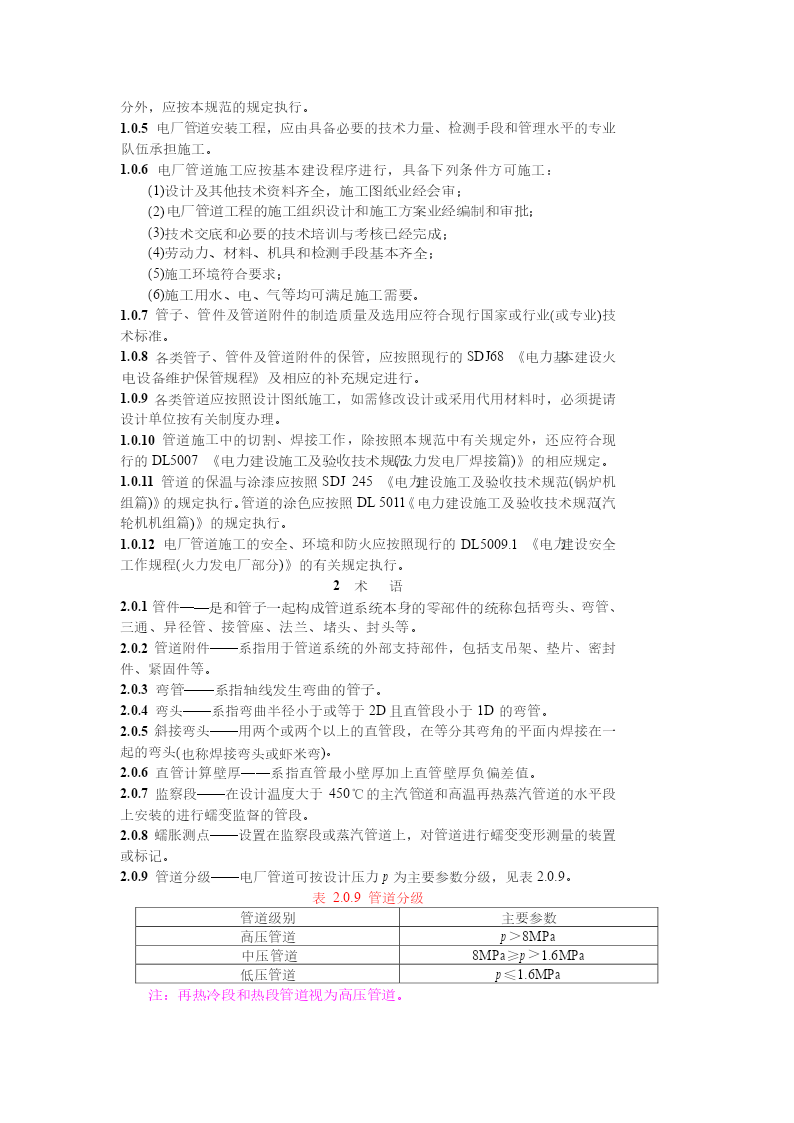

1.0.5电厂管道安装工程，应由具备必要的技术力量、检测手段和管理水平的专业
队伍承担施工。
1.0.6电厂管道施工应按基本建设程序进行，具备下列条件方可施工：
(1)设计及其他技术资料齐全，施工图纸业经会审；
(2)电厂管道工程的施工组织设计和施工方案业经编制和审批；
(3)技术交底和必要的技术培训与考核已经完成；
(4)劳动力、材料、机具和检测手段基本齐全；
(5)施工环境符合要求；
(6)施工用水、电、气等均可满足施工需要。
1.0.7管子、管件及管道附件的制造质量及选用应符合现行国家或行业(或专业)技
术标准。
1.0.8各类管子、管件及管道附件的保管，应按照现行的SDJ68《电力基本建设火
电设备维护保管规程》及相应的补充规定进行。
1.0.9各类管道应按照设计图纸施工，如需修改设计或采用代用材料时，必须提请
设计单位按有关制度办理。
1.0.10管道施工中的切割、焊接工作，除按照本规范中有关规定外，还应符合现
行的DL5007《电力建设施工及验收技术规范(火力发电厂焊接篇)》的相应规定。
1.0.11管道的保温与涂漆应按照SDJ245《电力建设施工及验收技术规范(锅炉机
组篇)》的规定执行。管道的涂色应按照DL5011《电力建设施工及验收技术规范(汽
轮机机组篇)》的规定执行。
1.0.12电厂管道施工的安全、环境和防火应按照现行的DL5009.1《电力建设安全
工作规程(火力发电厂部分)》的有关规定执行。
2术语
2.0.1管件——是和管子一起构成管道系统本身的零部件的统称，包括弯头、弯管、
三通、异径管、接管座、法兰、堵头、封头等。
2.0.2管道附件——系指用于管道系统的外部支持部件，包括支吊架、垫片、密封
件、紧固件等。
2.0.3弯管——系指轴线发生弯曲的管子。
2.0.4弯头——系指弯曲半径小于或等于2D且直管段小于1D的弯管。
2.0.5斜接弯头——用两个或两个以上的直管段，在等分其弯角的平面内焊接在一
起的弯头(也称焊接弯头或虾米弯)。
2.0.6直管计算壁厚——系指直管最小壁厚加上直管壁厚负偏差值。
2.0.7监察段——在设计温度大于450℃的主汽管道和高温再热蒸汽管道的水平段
上安装的进行蠕变监督的管段。
2.0.8蠕胀测点——设置在监察段或蒸汽管道上，对管道进行蠕变变形测量的装置
或标记。
2.0.9管道分级——电厂管道可按设计压力p为主要参数分级，见表2.0.9。
表2.0.9管道分级

管道级别主要参数

高压管道p＞8MPa

中压管道8MPa≥p＞1.6MPa

低压管道p≤1.6MPa
注：再热冷段和热段管道视为高压管道。

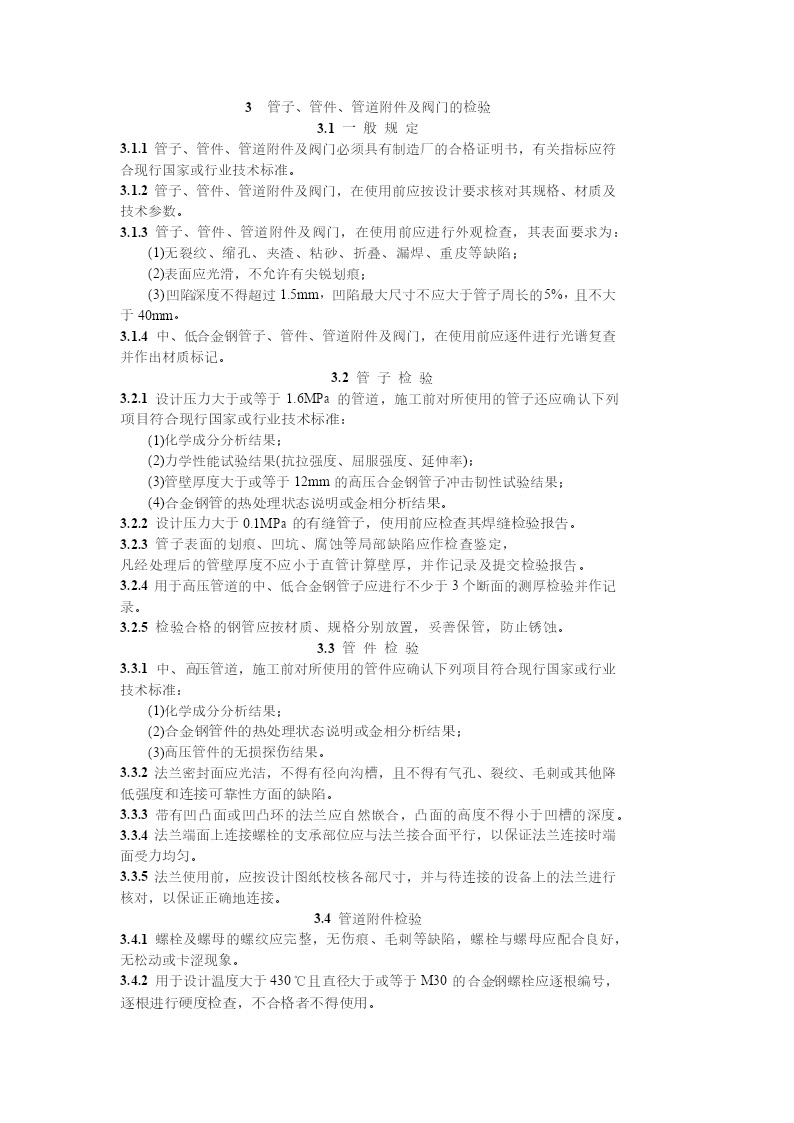

3管子、管件、管道附件及阀门的检验
3.1一般规定
3.1.1管子、管件、管道附件及阀门必须具有制造厂的合格证明书，有关指标应符
合现
