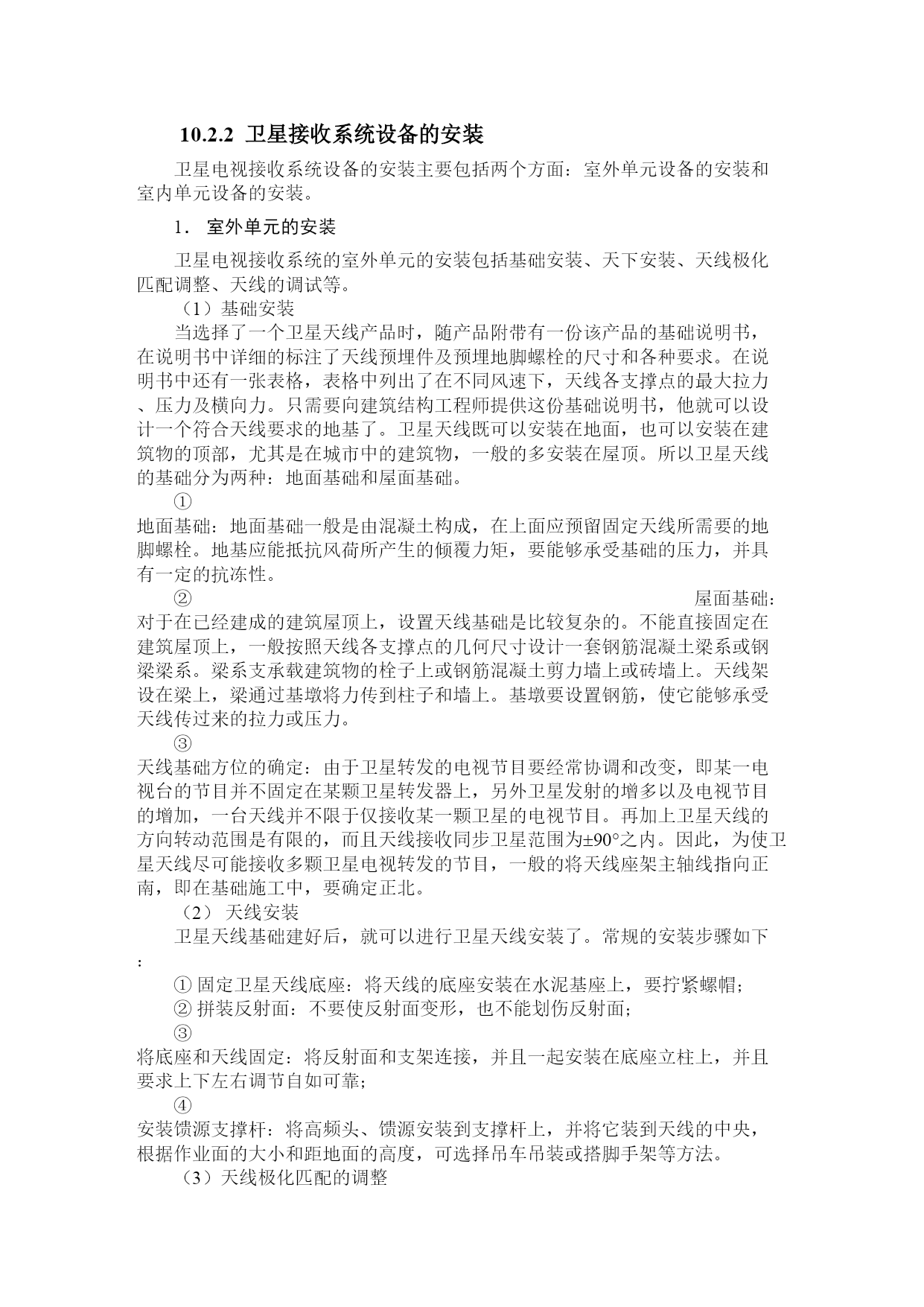

10.2.2卫星接收系统设备的安装
卫星电视接收系统设备的安装主要包括两个方面：室外单元设备的安装和室内单元设备的安装。
1．室外单元的安装
卫星电视接收系统的室外单元的安装包括基础安装、天下安装、天线极化匹配调整、天线的调试等。
（1）基础安装
当选择了一个卫星天线产品时，随产品附带有一份该产品的基础说明书，在说明书中详细的标注了天线预埋件及预埋地脚螺栓的尺寸和各种要求。在说明书中还有一张表格，表格中列出了在不同风速下，天线各支撑点的最大拉力、压力及横向力。只需要向建筑结构工程师提供这份基础说明书，他就可以设计一个符合天线要求的地基了。卫星天线既可以安装在地面，也可以安装在建筑物的顶部，尤其是在城市中的建筑物，一般的多安装在屋顶。所以卫星天线的基础分为两种：地面基础和屋面基础。
①地面基础：地面基础一般是由混凝土构成，在上面应预留固定天线所需要的地脚螺栓。地基应能抵抗风荷所产生的倾覆力矩，要能够承受基础的压力，并具有一定的抗冻性。
②屋面基础：对于在已经建成的建筑屋顶上，设置天线基础是比较复杂的。不能直接固定在建筑屋顶上，一般按照天线各支撑点的几何尺寸设计一套钢筋混凝土梁系或钢梁梁系。梁系支承载建筑物的栓子上或钢筋混凝土剪力墙上或砖墙上。天线架设在梁上，梁通过基墩将力传到柱子和墙上。基墩要设置钢筋，使它能够承受天线传过来的拉力或压力。
③天线基础方位的确定：由于卫星转发的电视节目要经常协调和改变，即某一电视台的节目并不固定在某颗卫星转发器上，另外卫星发射的增多以及电视节目的增加，一台天线并不限于仅接收某一颗卫星的电视节目。再加上卫星天线的方向转动范围是有限的，而且天线接收同步卫星范围为90之内。因此，为使卫星天线尽可能接收多颗卫星电视转发的节目，一般的将天线座架主轴线指向正南，即在基础施工中，要确定正北。
（2）天线安装
卫星天线基础建好后，就可以进行卫星天线安装了。常规的安装步骤如下：
①固定卫星天线底座：将天线的底座安装在水泥基座上，要拧紧螺帽；
②拼装反射面：不要使反射面变形，也不能划伤反射面；
③将底座和天线固定：将反射面和支架连接，并且一起安装在底座立柱上，并且要求上下左右调节自如可靠；
④安装馈源支撑杆：将高频头、馈源安装到支撑杆上，并将它装到天线的中央，根据作业面的大小和距地面的高度，可选择吊车吊装或搭脚手架等方法。
（3）天线极化匹配的调整

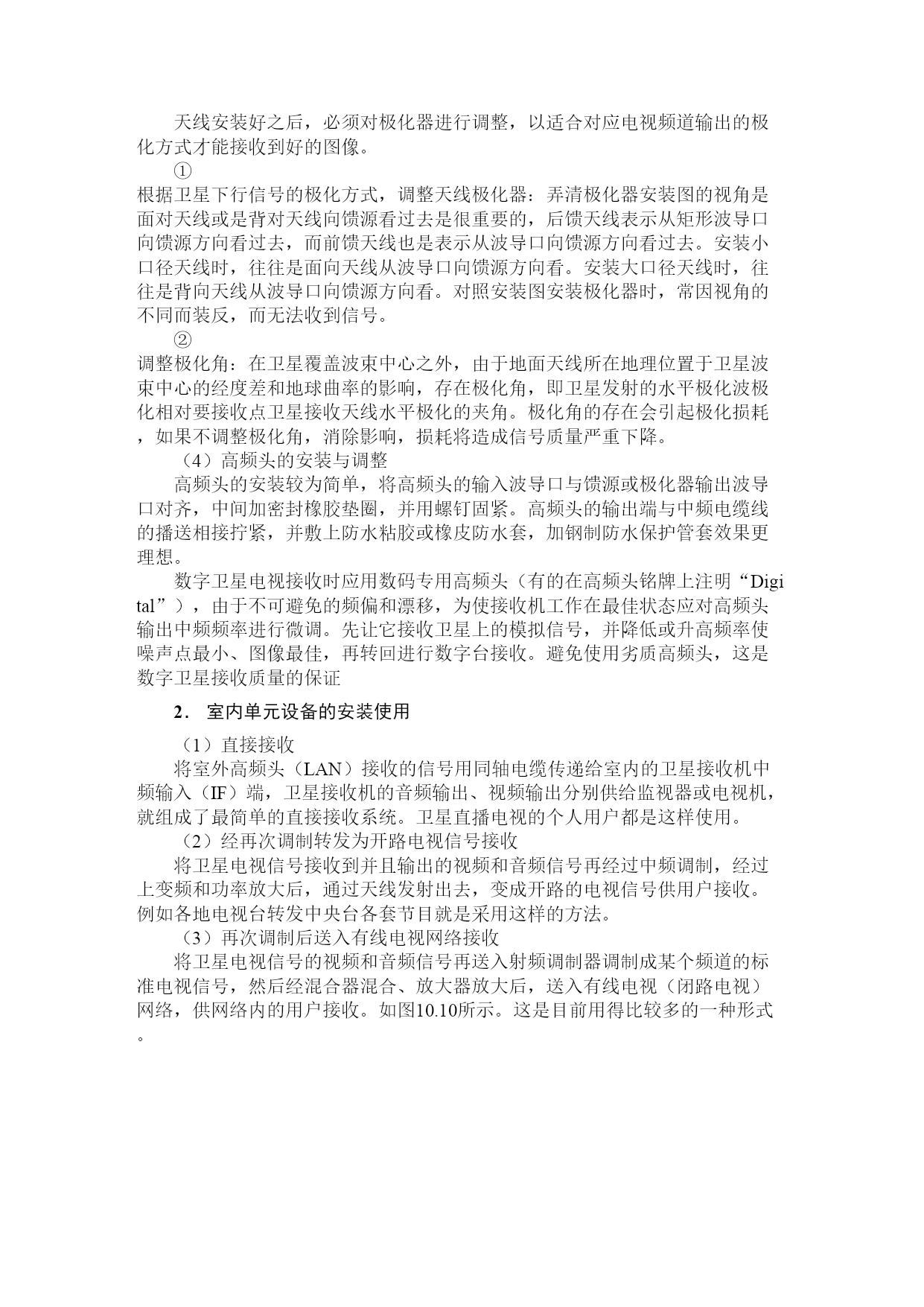

天线安装好之后，必须对极化器进行调整，以适合对应电视频道输出的极化方式才能接收到好的图像。
①根据卫星下行信号的极化方式，调整天线极化器：弄清极化器安装图的视角是面对天线或是背对天线向馈源看过去是很重要的，后馈天线表示从矩形波导口向馈源方向看过去，而前馈天线也是表示从波导口向馈源方向看过去。安装小口径天线时，往往是面向天线从波导口向馈源方向看。安装大口径天线时，往往是背向天线从波导口向馈源方向看。对照安装图安装极化器时，常因视角的不同而装反，而无法收到信号。
②调整极化角：在卫星覆盖波束中心之外，由于地面天线所在地理位置于卫星波束中心的经度差和地球曲率的影响，存在极化角，即卫星发射的水平极化波极化相对要接收点卫星接收天线水平极化的夹角。极化角的存在会引起极化损耗，如果不调整极化角，消除影响，损耗将造成信号质量严重下降。
（4）高频头的安装与调整
高频头的安装较为简单，将高频头的输入波导口与馈源或极化器输出波导口对齐，中间加密封橡胶垫圈，并用螺钉固紧。高频头的输出端与中频电缆线的播送相接拧紧，并敷上防水粘胶或橡皮防水套，加钢制防水保护管套效果更理想。
数字卫星电视接收时应用数码专用高频头（有的在高频头铭牌上注明“Digital”），由于不可避免的频偏和漂移，为使接收机工作在最佳状态应对高频头输出中频频率进行微调。先让它接收卫星上的模拟信号，并降低或升高频率使噪声点最小、图像最佳，再转回进行数字台接收。避免使用劣质高频头，这是数字卫星接收质量的保证
2．室内单元设备的安装使用
（1）直接接收
将室外高频头（LAN）接收的信号用同轴电缆传递给室内的卫星接收机中频输入（IF）端，卫星接收机的音频输出、视频输出分别供给监视器或电视机，就组成了最简单的直接接收系统。卫星直播电视的个人用户都是这样使用。
（2）经再次调制转发为开路电视信号接收
将卫星电视信号接收到并且输出的视频和音频信号再经过中频调制，经过上变频和功率放大后，通过天线发射出去，变成开路的电视信号供用户接收。例如各地电视台转发中央台各套节目就是采用这样的方法。
（3）再次调制后送入有线电视网络接收

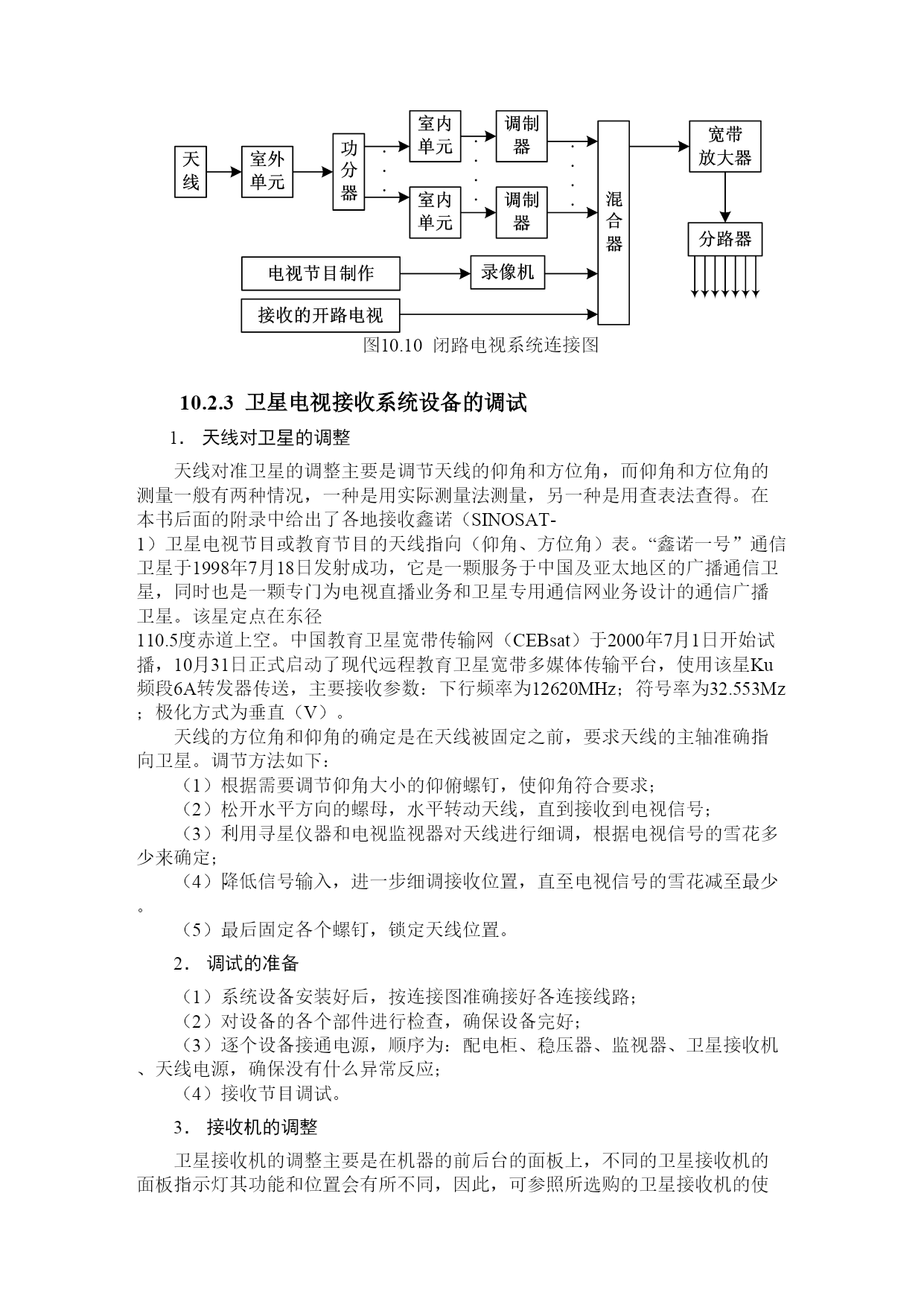

将卫星电视信号的视频和音频信号再送入射频调制器调制成某个频道的标准电视信号，然后经混合器混合、放大器放大后，送入有线电视（闭路电视）网络，供网络内的用户接收。如图10.10所示。这是目前用得比较多的一种形式。

图10.1
