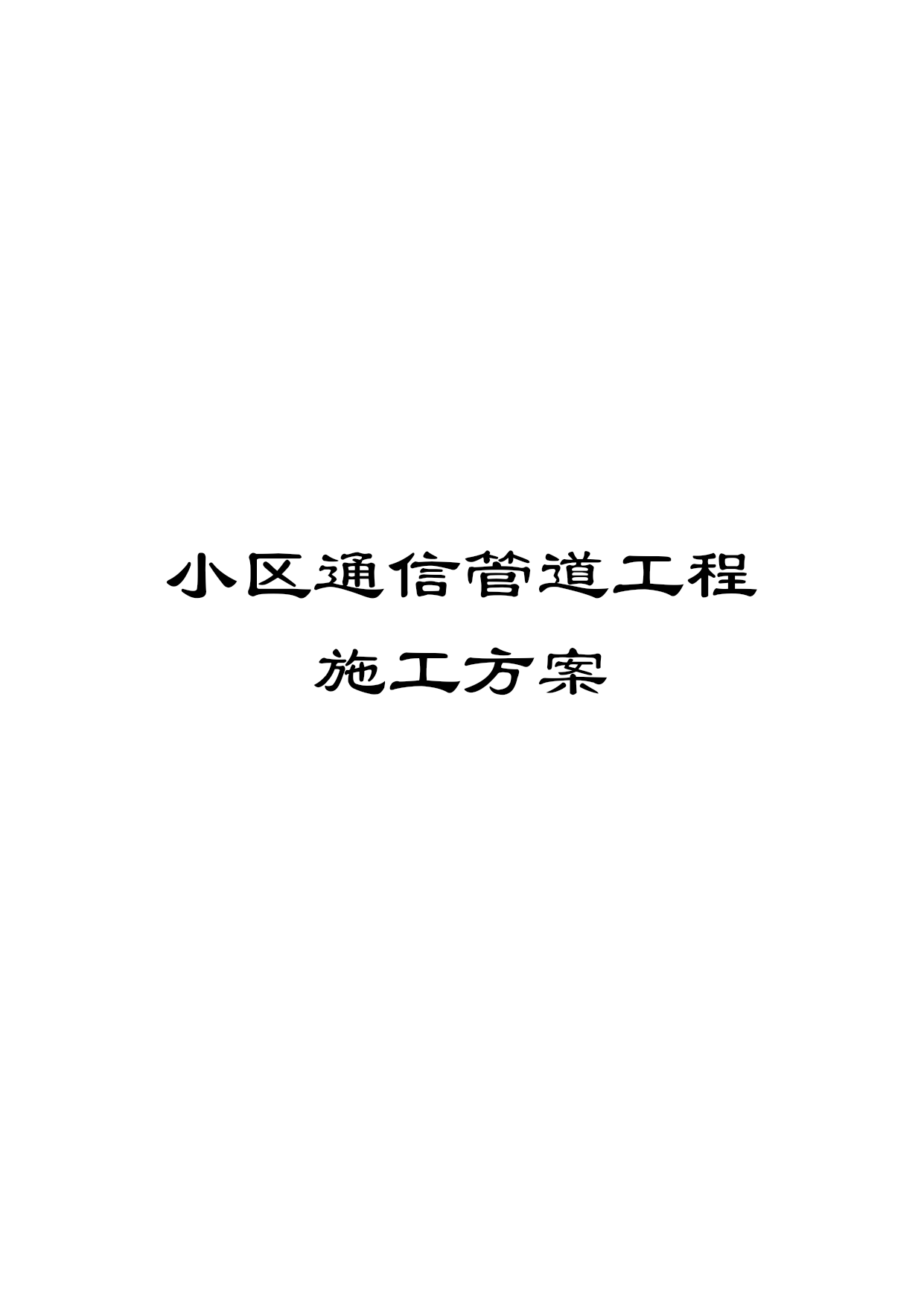

小区通信管道工程施工方案

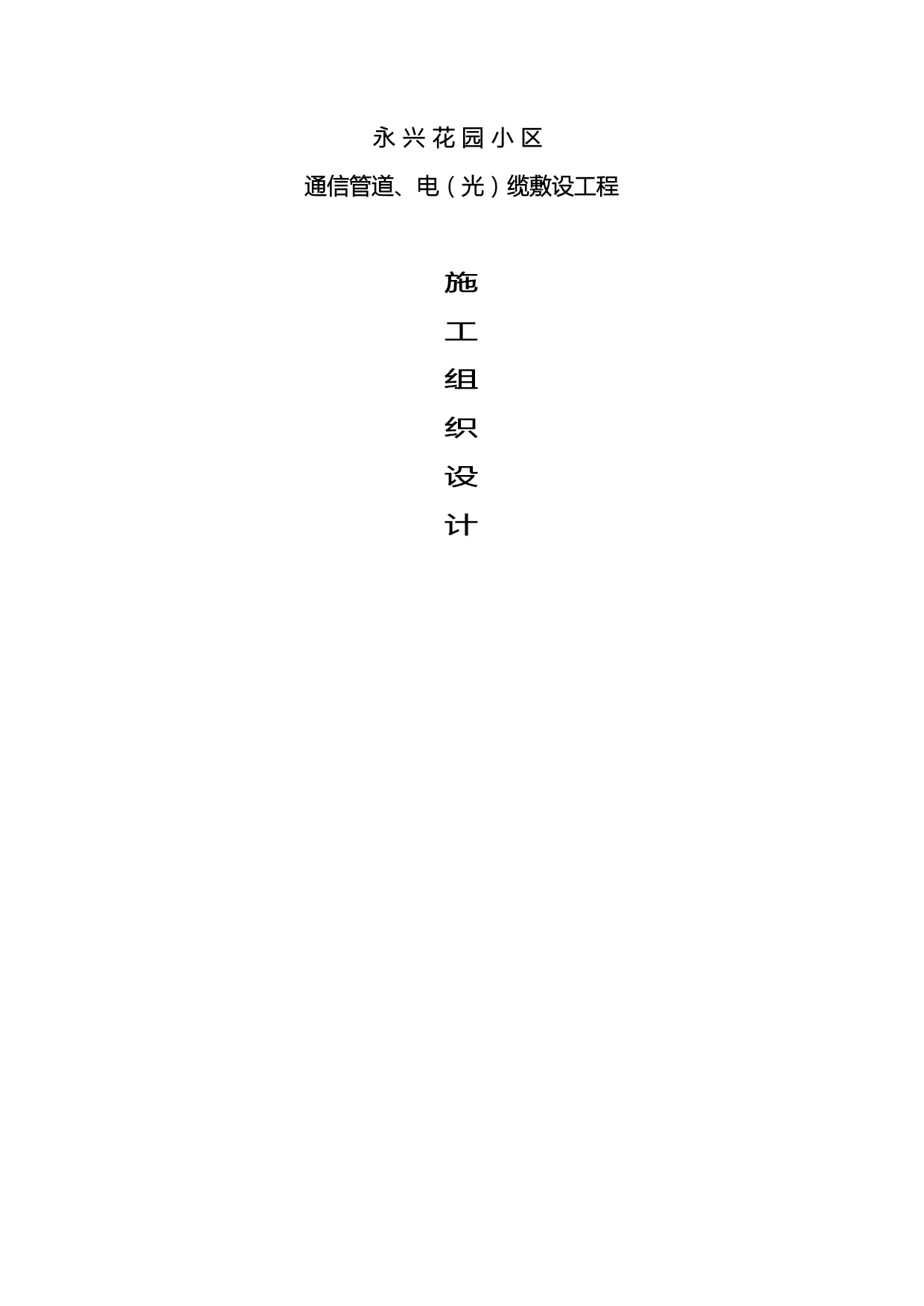

永兴花园小区
通信管道、电（光）缆敷设工程

施
工
组
织
设
计

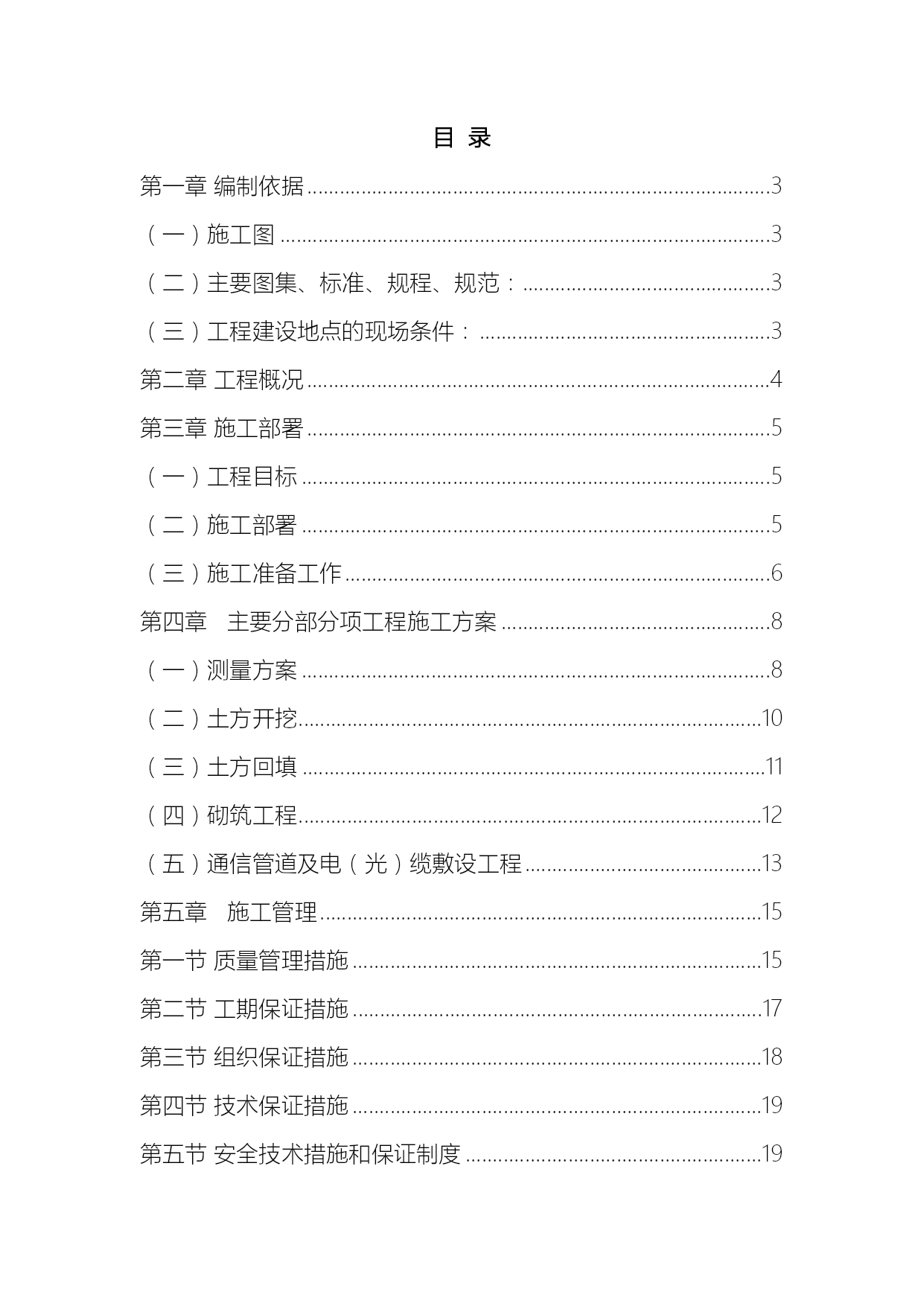

目录
TOC\o"1-4"\z第一章编制依据 PAGEREF_Toc\h3
（一）施工图 PAGEREF_Toc\h3
（二）主要图集、标准、规程、规范： PAGEREF_Toc\h3
（三）工程建设地点的现场条件： PAGEREF_Toc\h3
第二章工程概况 PAGEREF_Toc\h4
第三章施工部署 PAGEREF_Toc\h5
（一）工程目标 PAGEREF_Toc\h5
（二）施工部署 PAGEREF_Toc\h5
（三）施工准备工作 PAGEREF_Toc\h6
第四章主要分部分项工程施工方案 PAGEREF_Toc\h8
（一）测量方案 PAGEREF_Toc\h8
（二）土方开挖 PAGEREF_Toc\h10
（三）土方回填 PAGEREF_Toc\h11
（四）砌筑工程 PAGEREF_Toc\h12
（五）通信管道及电（光）缆敷设工程 PAGEREF_Toc\h13
第五章施工管理 PAGEREF_Toc\h15
第一节质量管理措施 PAGEREF_Toc\h15
第二节工期保证措施 PAGEREF_Toc\h17
第三节组织保证措施 PAGEREF_Toc\h18
第四节技术保证措施 PAGEREF_Toc\h19
第五节安全技术措施和保证制度 PAGEREF_Toc\h19

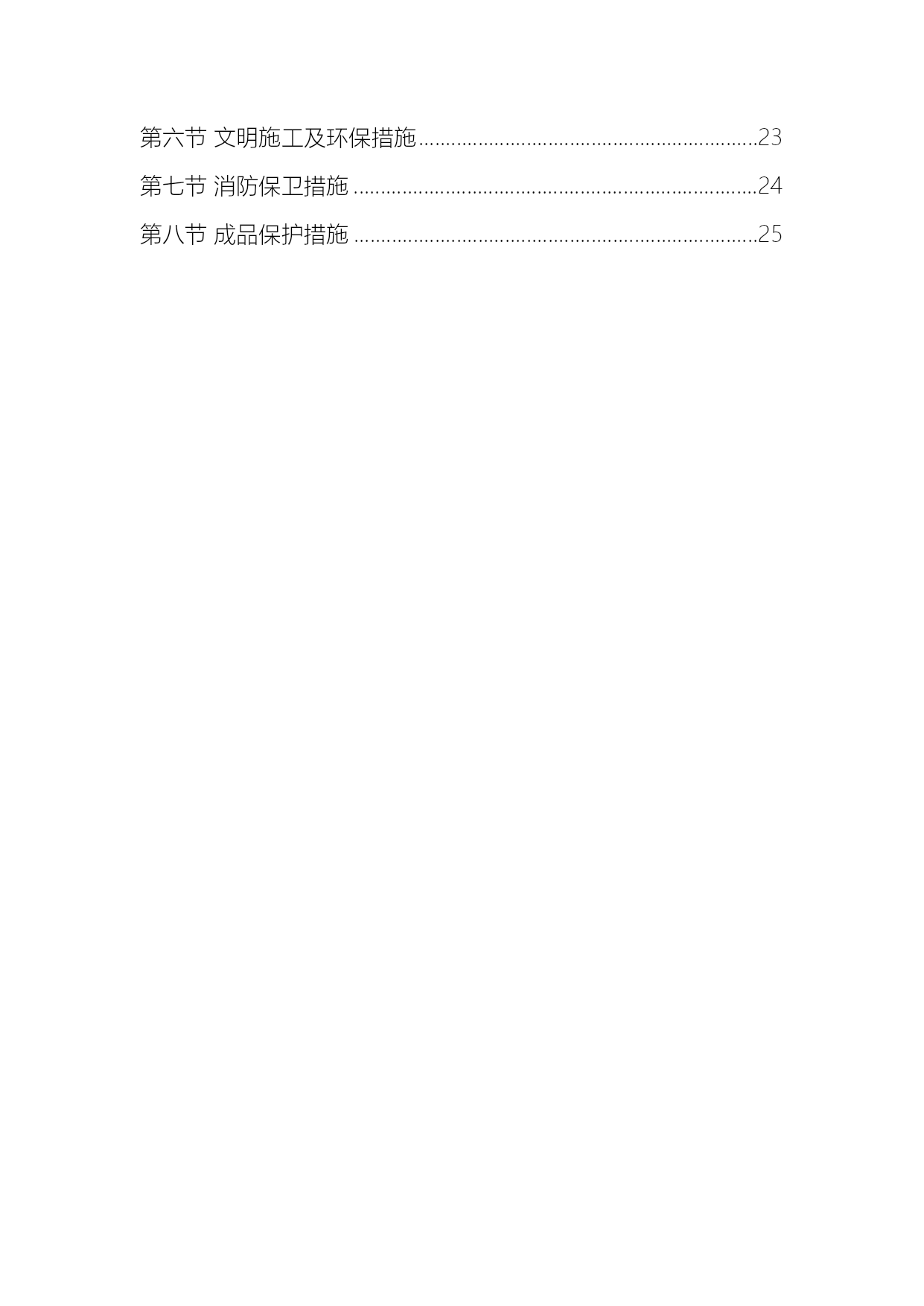

第六节文明施工及环保措施 PAGEREF_Toc\h23
第七节消防保卫措施 PAGEREF_Toc\h24
第八节成品保护措施 PAGEREF_Toc\h25

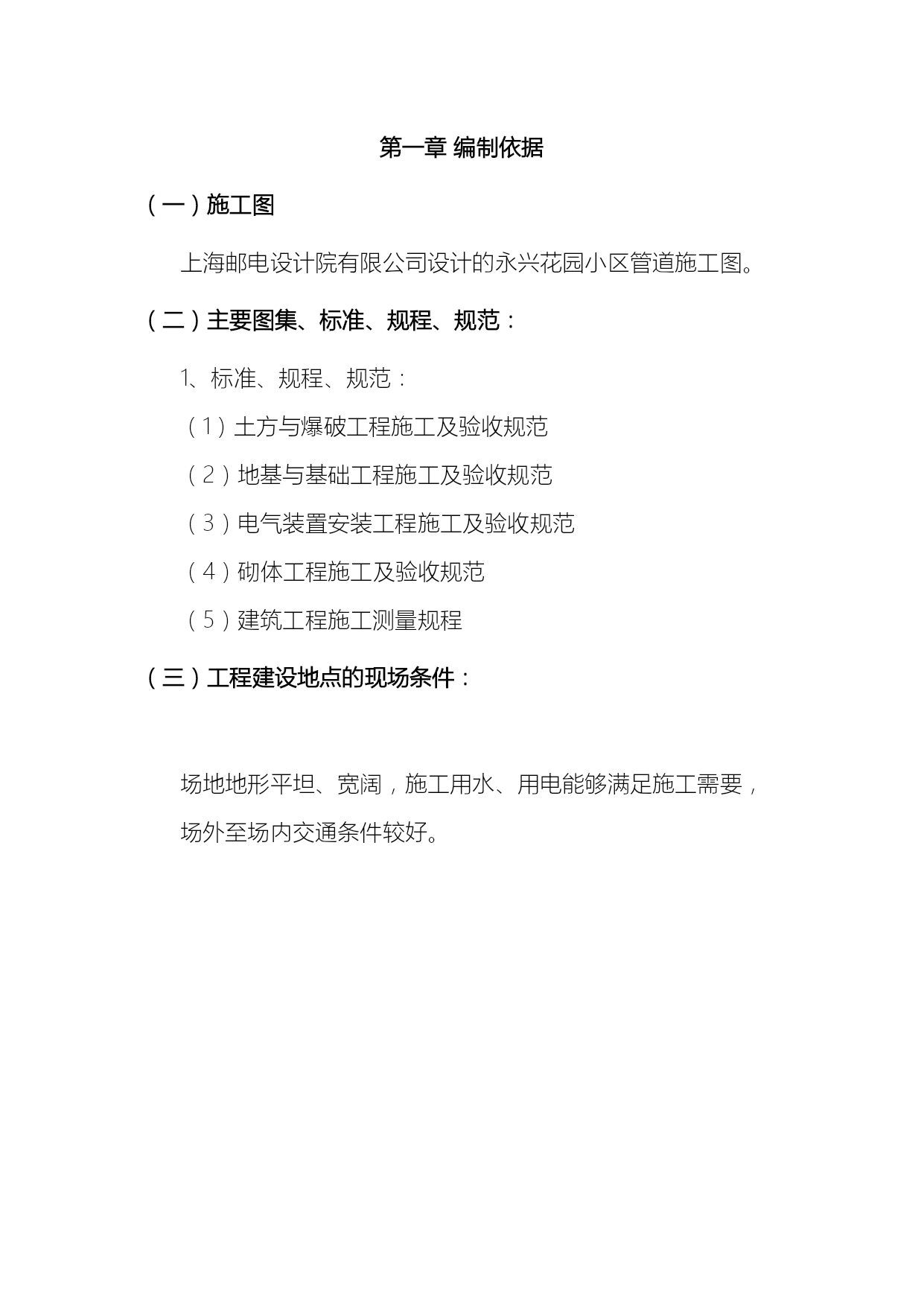

第一章编制依据
（一）施工图
上海邮电设计院有限公司设计的永兴花园小区管道施工图。
（二）主要图集、标准、规程、规范：
1、标准、规程、规范：
（1）土方与爆破工程施工及验收规范
（2）地基与基础工程施工及验收规范
（3）电气装置安装工程施工及验收规范
（4）砌体工程施工及验收规范
（5）建筑工程施工测量规程
（三）工程建设地点的现场条件：
场地地形平坦、宽阔，施工用水、用电能够满足施工需要，场外至场内交通条件较好。

第二章工程概况
本工程位于永兴路与鼓楼南路交叉口，为永兴花园小区移动通信管网，主要内容为室外管道的铺设、检查井砌筑及通信电（光）缆的敷设。
土建内容包括：管沟土方开挖及回填、PVC管的埋设，检查手井的砌筑、粉刷，井座及井盖的安装等。
弱电施工内容包括：通信电（光）缆敷设。

第三章施工部署
（一）工程目标
１、质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求及现行规范标准组织施工，工程质量优良。
２、安全目标：
按泰州市文明安全工地标准施工。
３、工期目标：科学组织施工，合理安排工序穿插。我方工期安排如下：
1、室外通信管道施工：
2、通信电（光）缆工程施工：
4、主要施工技术工人配备：
瓦工：25人电工：10人普工：20人
总计：55人。

（二）施工部署
１、现场作业队及分工：
（1）普工作业队：负责配合机械进行管基槽土方开挖与回填，施工现场的清理，材料运输工作。
（2）瓦工作业队：负责管道的埋设、砂垫层的铺设、检查手井的砌筑与抹灰及井座及井盖的施工。
（3）电气工程作业队：负责管线敷设工作。
２、施工顺序：
管道、检查井测量放样管道及检查井土方开挖管道及检查井垫层施工管道铺设检查井砌筑检查井水泥砂浆粉刷井座、井盖安装。基坑土方回填（如遇原有绿化草皮、小区道路，应恢复原样）管道内电（光）缆穿（敷）设。
3、现场设两台砂浆机，负责砌筑及地面砖铺设砂浆的搅拌。

（三）施工准备工作
１、技术准备工作：
（1）入场后组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。
（2）编制施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。
（3）认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作。
（4）编制施工预算，提出主要材料用量计划。
２、劳动力及物质、设备准备工作：
（1）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。
（2）落实人员，制定相应的管理制度。
（3）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品进场时间计划。
（4）组织施工机械进场、安装、调试，做好开工前准备工作。

第四章主要分部分项工程施工方案
（一）测量方案
１、施工测量的准备工作：
（１）了解工程的总体布局、定位及标
