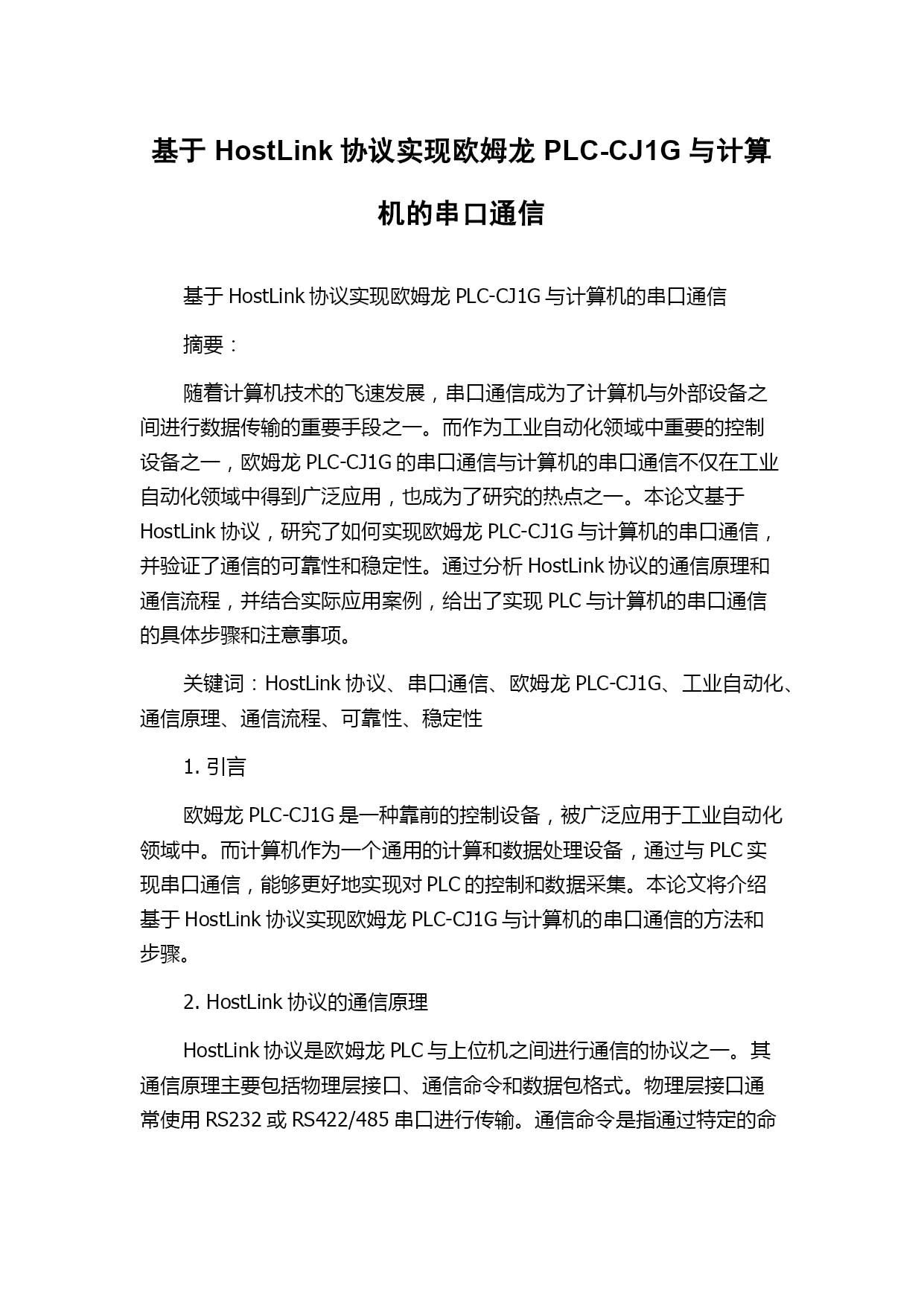

基于HostLink协议实现欧姆龙PLC-CJ1G与计算机的串口通信
基于HostLink协议实现欧姆龙PLC-CJ1G与计算机的串口通信
摘要：
随着计算机技术的飞速发展，串口通信成为了计算机与外部设备之间进行数据传输的重要手段之一。而作为工业自动化领域中重要的控制设备之一，欧姆龙PLC-CJ1G的串口通信与计算机的串口通信不仅在工业自动化领域中得到广泛应用，也成为了研究的热点之一。本论文基于HostLink协议，研究了如何实现欧姆龙PLC-CJ1G与计算机的串口通信，并验证了通信的可靠性和稳定性。通过分析HostLink协议的通信原理和通信流程，并结合实际应用案例，给出了实现PLC与计算机的串口通信的具体步骤和注意事项。
关键词：HostLink协议、串口通信、欧姆龙PLC-CJ1G、工业自动化、通信原理、通信流程、可靠性、稳定性
1.引言
欧姆龙PLC-CJ1G是一种靠前的控制设备，被广泛应用于工业自动化领域中。而计算机作为一个通用的计算和数据处理设备，通过与PLC实现串口通信，能够更好地实现对PLC的控制和数据采集。本论文将介绍基于HostLink协议实现欧姆龙PLC-CJ1G与计算机的串口通信的方法和步骤。
2.HostLink协议的通信原理

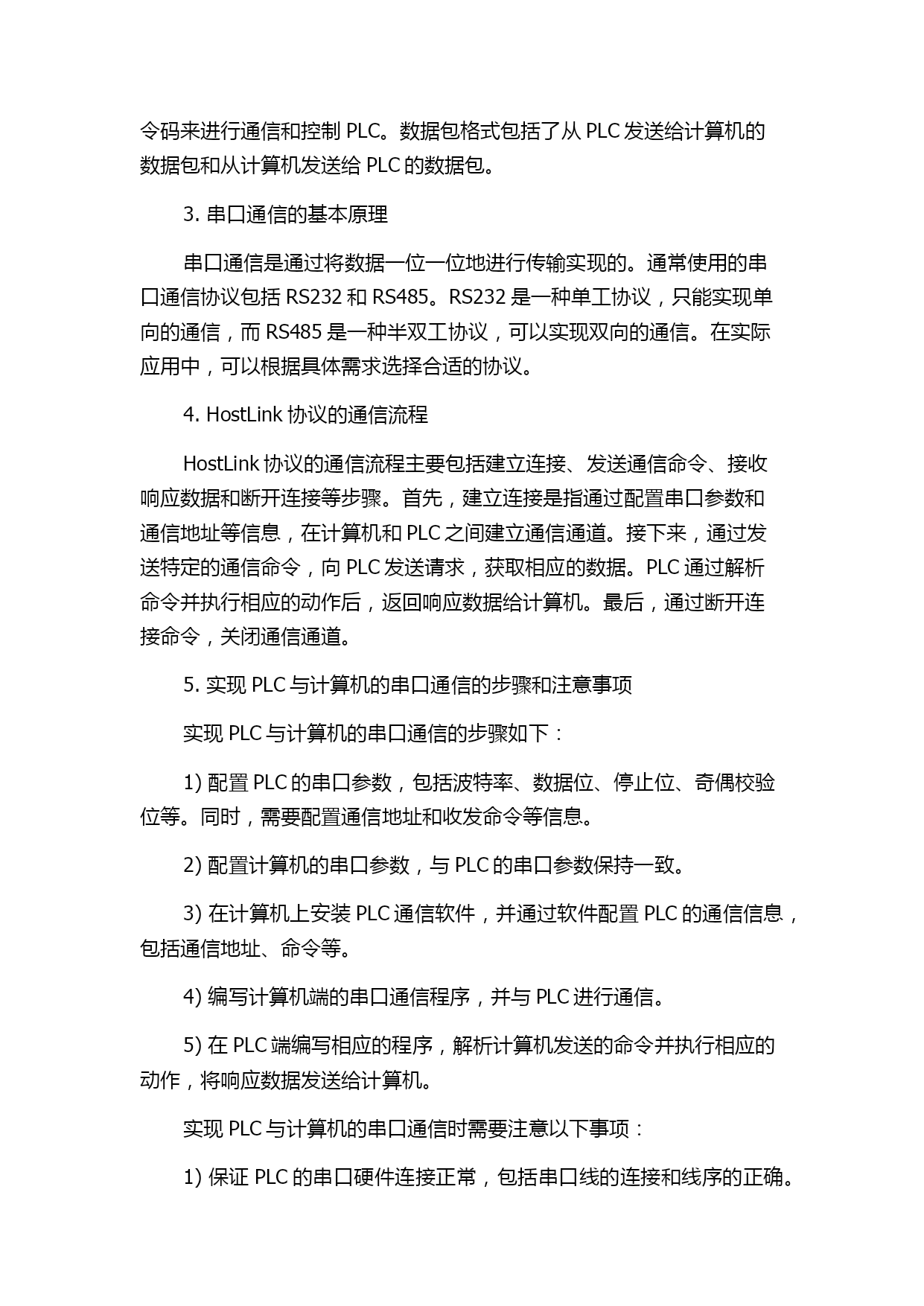

HostLink协议是欧姆龙PLC与上位机之间进行通信的协议之一。其通信原理主要包括物理层接口、通信命令和数据包格式。物理层接口通常使用RS232或RS422/485串口进行传输。通信命令是指通过特定的命令码来进行通信和控制PLC。数据包格式包括了从PLC发送给计算机的数据包和从计算机发送给PLC的数据包。
3.串口通信的基本原理
串口通信是通过将数据一位一位地进行传输实现的。通常使用的串口通信协议包括RS232和RS485。RS232是一种单工协议，只能实现单向的通信，而RS485是一种半双工协议，可以实现双向的通信。在实际应用中，可以根据具体需求选择合适的协议。
4.HostLink协议的通信流程
HostLink协议的通信流程主要包括建立连接、发送通信命令、接收响应数据和断开连接等步骤。首先，建立连接是指通过配置串口参数和通信地址等信息，在计算机和PLC之间建立通信通道。接下来，通过发送特定的通信命令，向PLC发送请求，获取相应的数据。PLC通过解析命令并执行相应的动作后，返回响应数据给计算机。最后，通过断开连接命令，关闭通信通道。
5.实现PLC与计算机的串口通信的步骤和注意事项
实现PLC与计算机的串口通信的步骤如下：
1)配置PLC的串口参数，包括波特率、数据位、停止位、奇偶校验位等。同时，需要配置通信地址和收发命令等信息。
2)配置计算机的串口参数，与PLC的串口参数保持一致。
3)在计算机上安装PLC通信软件，并通过软件配置PLC的通信信息，包括通信地址、命令等。
4)编写计算机端的串口通信程序，并与PLC进行通信。
5)在PLC端编写相应的程序，解析计算机发送的命令并执行相应的动作，将响应数据发送给计算机。
实现PLC与计算机的串口通信时需要注意以下事项：
1)保证PLC的串口硬件连接正常，包括串口线的连接和线序的正确。
2)配置PLC的串口参数和通信地址时，需要与计算机的串口参数保持一致。
3)在进行通信之前，需要保证PLC和计算机的通信软件已经正确安装并配置。
4)在编写通信程序时，需要根据具体的应用需求和HostLink协议的规范来进行编写。
6.实际应用案例
在某个物流仓库中，为了实现对PLC-CJ1G的远程监控和控制，需要通过串口通信将PLC与计算机连接起来。通过配置PLC的串口参数和通信地址，以及计算机的串口参数和通信软件，成功地实现了远程监控和控制。
7.结论
本论文基于HostLink协议，研究了如何实现欧姆龙PLC-CJ1G与计算机的串口通信，并验证了通信的可靠性和稳定性。通过分析HostLink协议的通信原理和通信流程，并结合实际应用案例，给出了实现PLC与计算机的串口通信的具体步骤和注意事项。实际应用结果表明，本方法能够实现可靠、稳定的串口通信，满足对PLC的控制和数据采集需求。
参考文献：
[1]连山，杨荣辉，李红丽，等.欧姆龙PLC-CJ1G的通信控制[J].中国自动化与仪器仪表，2019，30(1)：56-58.
[2]李刚，王维，刘辉，等.基于HostLink协议的PLC通信原理分析[J].现代计算机，2018，34(1)：120-123.
[3]欧姆龙PLC-CJ1G技术手册.欧姆龙公司，2017.
[4]RS-232CInterfaceTechnicalReference.OmronCorporation,2016.
