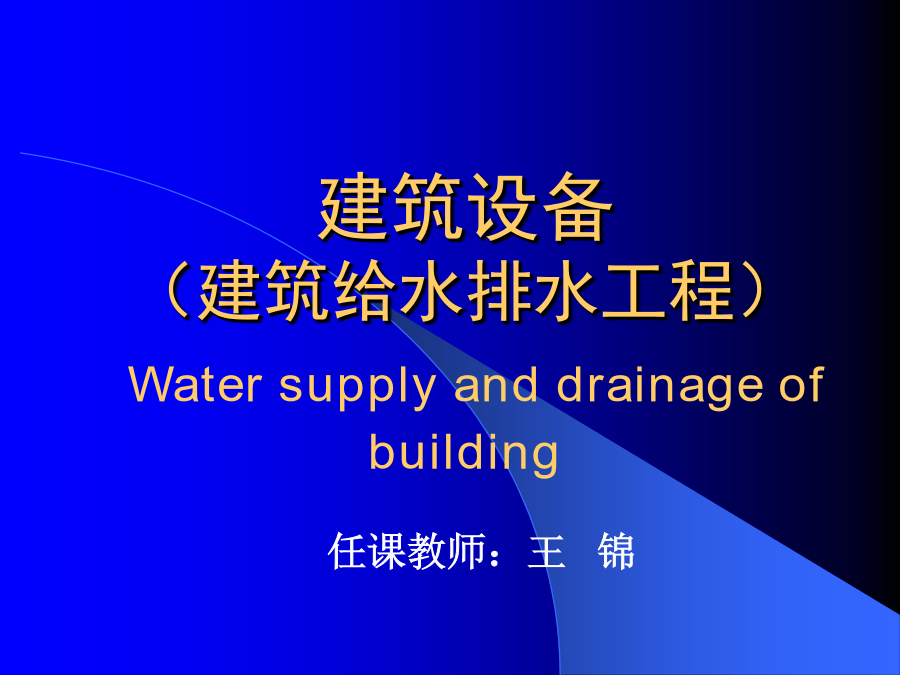

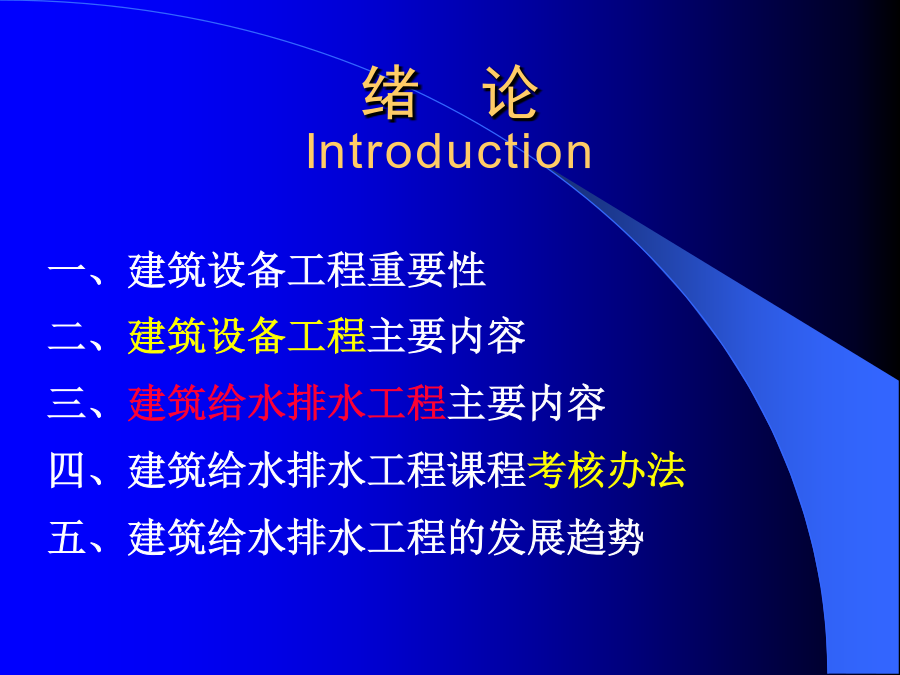

建筑设备（建筑给水排水工程）Watersupplyanddrainageofbuilding一、建筑设备工程重要性

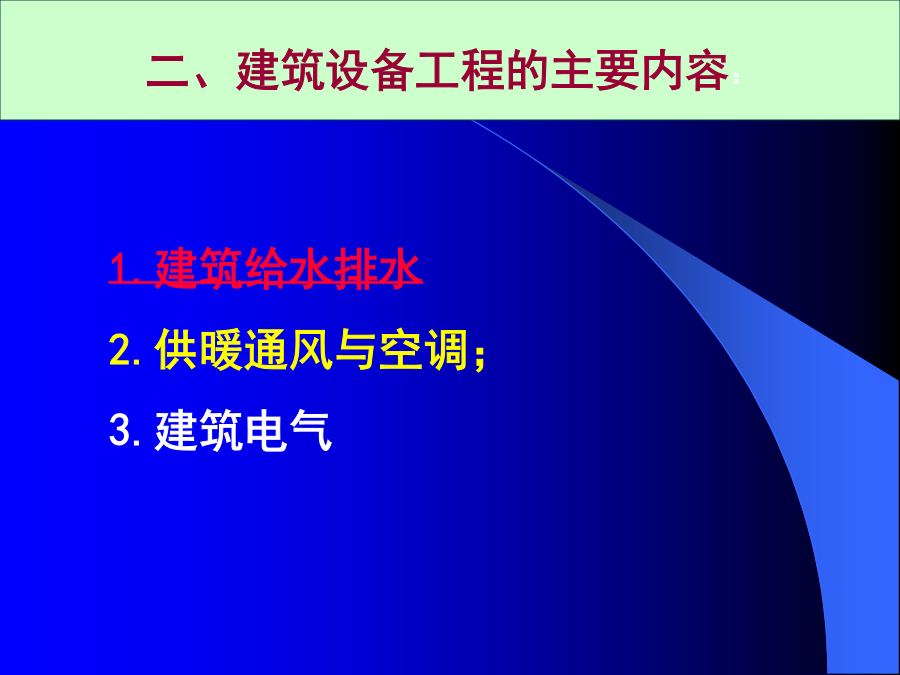

二、建筑设备工程主要内容

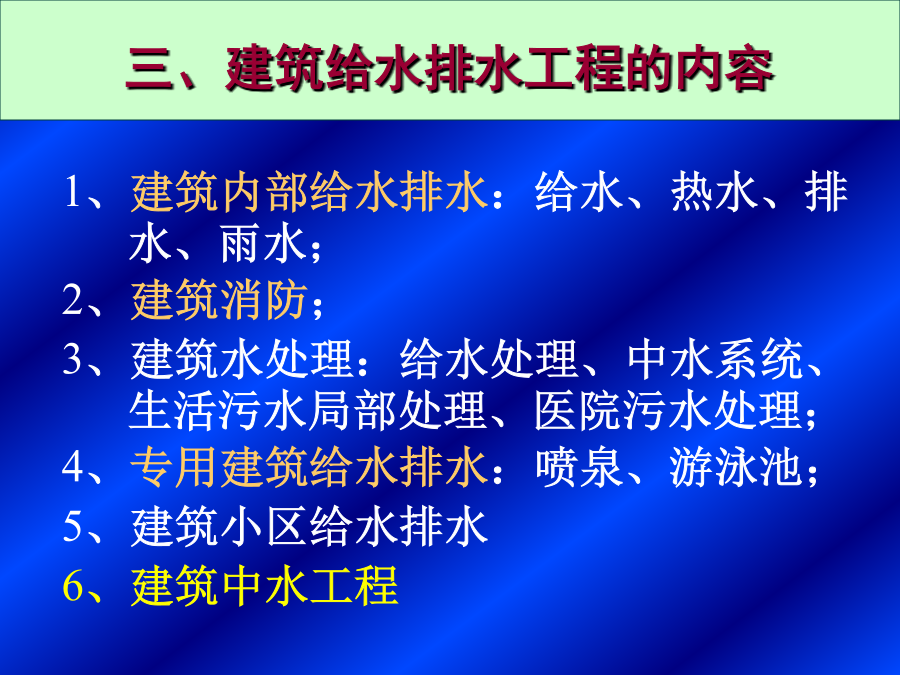

三、建筑给水排水工程主要内容
四、建筑给水排水工程课程考核办法
五、建筑给水排水工程的发展趋势

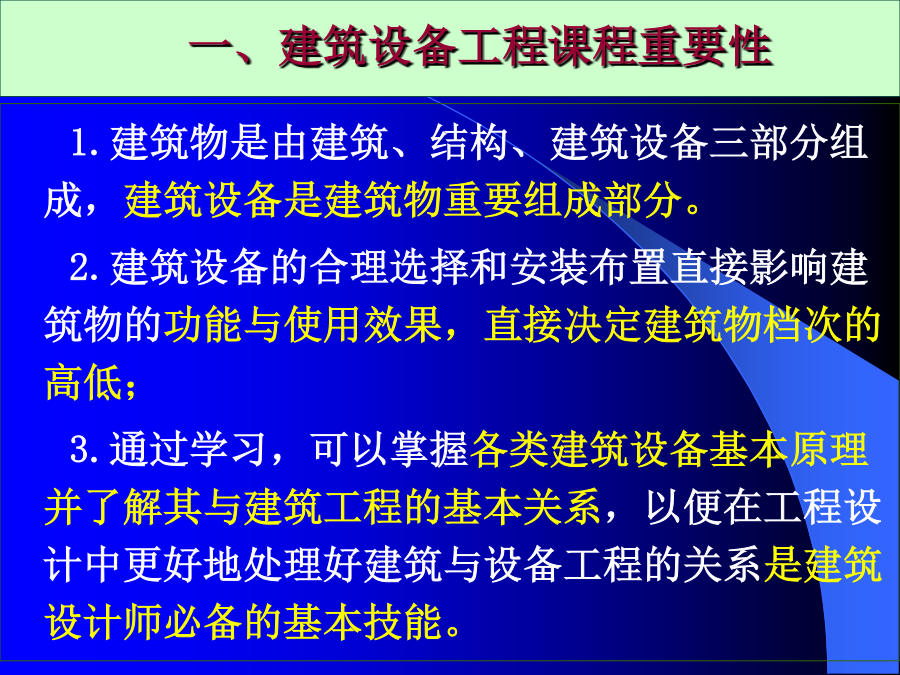

一、建筑设备工程课程重要性
1.建筑给水排水
2.供暖通风与空调；
3.建筑电气三、建筑给水排水工程的内容四、本课程学习要求四、本课程学习要求五、建筑给水排水工程的发展趋势4.开发和使用新材料、新设备、新配件。
5.改革施工方法，提高效率；改进设计原理、计算方法，使设计人性化。
6.相关政策、法规的不断完善。第1章建筑内部给水系统Watersupplyofbuilding1.1.1给水系统的分类（按用途分）循环给水系统
复用水给水系统
软化水给水系统
纯水给水系统消火栓给水系统
自动喷水灭火系统
生活和生产共用给水系统
生活和消防共用给水系统
生产和消防共用给水系统
生活、生产和消防共用给水系统

(2)入户：2.水表节点链回链回（3）性能比较：P9
（4）常用术语：
1）过载流量Qmax：误差限内的上限流量。
旋翼式100KPa/螺翼式10KPa
2）常用(公称)流量Qn：允许长时间通过的流量。
3）分界流量：误差限改变时的流量
4）最小流量Qmin：使用的下限流量
5）始动流量Qs：开始连续指示的流量
选择依据：用水较均匀时，选用Qn
用水较不均匀时，选用Qmax3.给水管道
塑料管材：PVC-U管、PE管、PB管、PP管
金属管材：不锈钢管、铜管、给水铸铁管
复合管：铝（钢）塑复合管
连接方式
4.给水附件：各类阀门
聚乙烯管（PE管）聚丁稀管（PB管）铝塑复合管电熔合连接卡箍式连接链回液压水位控制阀安全阀5.配水设施6.增压和贮水设备1.2给水方式Modesofwatersupply给水方式即指建筑物内部的供水方案。

给水方式的选择要考虑的因素：
建筑物的性质、高度；室内用水状况；
室外供水管网能够提供的水量、水压。
市政管网的H0
建筑物所需压力H之间的关系
确定给水方式直接给水方式
单设水箱给水方式
单设水泵给水方式
设水泵-水箱的给水方式
气压给水方式
分区给水方式
分质给水方式
水表水
箱特点：
系统简单，投资省，可充分利用外网水压，但是水箱容易二次污染；水箱容积的确定要慎重。
特点：
水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资较大，安装和维修都比较复杂。特点：
系统简单，供水可靠，无高位水箱，但耗能多。特点：
系统简单，供水可靠，无高位水箱，但耗能较多。可充分利用室外管网压力，节省电能，当水泵与室外管网直接连接时，应设旁通管。特点：
供水可靠，无高位水箱，但水泵效率低、耗能多。特点：
可以充分利用外网压力，供水安全，但投资较大，维护复杂。室外给
水管网1.3给水管道的布置与敷设2）管道线路简短，美观大方
尽可能平行铺设，节省钢材，节约能量
3）不影响生产安全和建筑物的使用
配电间、机械设备……
4）做到使用，维修，施工三个方便
设置高度（幼儿园、学校、公共建筑设备高度有关规范可以遵循）
p18,表1.3.1:给水管与其它管道和建筑结构之间的最小净距2.管道的布置形式
从供水可靠程度分：
枝状环状
高层建筑消防系统环状:水平、竖直方向
二、管道敷设
1.敷设方式：
明装：
暗装：
2.敷设要求：
1)引入管
位置：从用水量较大的地方引入（均匀用水，可以从中部引入）
敷设：防冻、防压、防动荷载
覆土厚度不小于0.7米
埋在冰冻线以下的200毫米，
采用两者较大的埋深

引入管穿墙、基础
给水管预留孔洞、墙槽尺寸
p13：表1.3.2和表1.3.32）干管
根数不定
位置：尽量靠近大的用户，宿舍（水房、卫生间）宾馆（洗衣房）
敷设：穿墙预留孔洞，管顶离地面高度≮0.3m
多种管道（燃气、电力、供暖、通风空调……）同沟、同架敷设
给水管道中部，排水管道下部，热水、供暖、蒸汽管道上部，燃气管道单独敷设
3）立管和支管
管道的固定方式：管卡；支、托架；吊环。三、管道防护
(1)防腐：
无论管道明装还是暗装都需要防腐处理
(2)防冻、防露
冷水、暖通、热水、蒸汽
(3)防漏
(4)防振动
设计中产生振动的原因：流速较高、水泵
四、水质防护
(1)水质污染的原因
a.水厂出水不达标；输水过程中的污染
b.贮水池（箱）水质污染：
施工中人为私自更改别人设计
贮水设备的制造原料、涂料选择不当
贮水设备中水滞留时间过长
储贮水设备管道不合理通气帽设置、溢流管道 c.回流污染：
埋地管道、阀门、附件不严，断水抽吸
放水附件安装不当
饮用水与非饮用水管道直接相连未采取任何措施

(2)水质防护措施
贮水池（箱）水质防护：位置、材质涂料、
