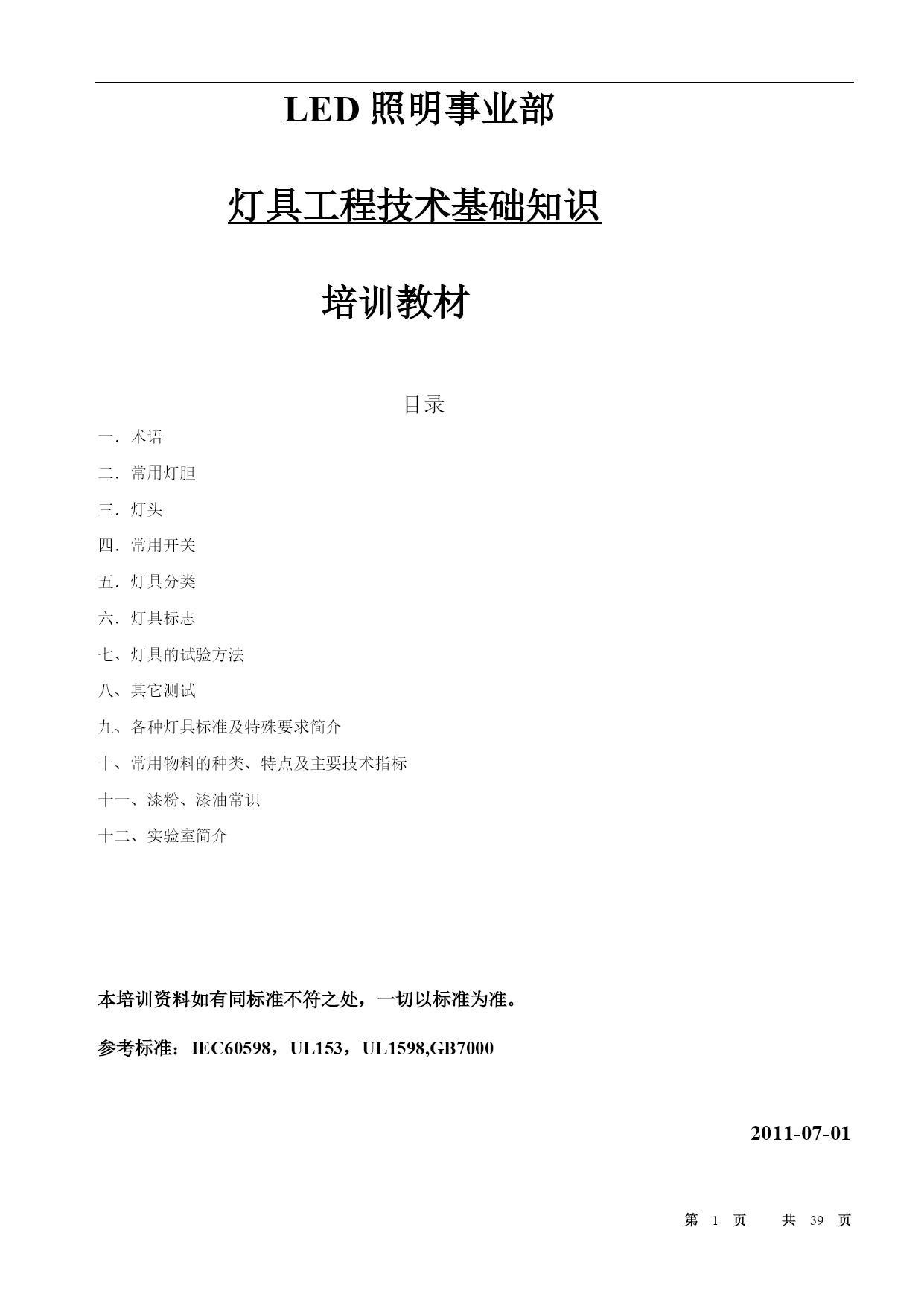

LED照明事业部

灯具工程技术基础知识

培训教材

目录
术语
常用灯胆
灯头
常用开关

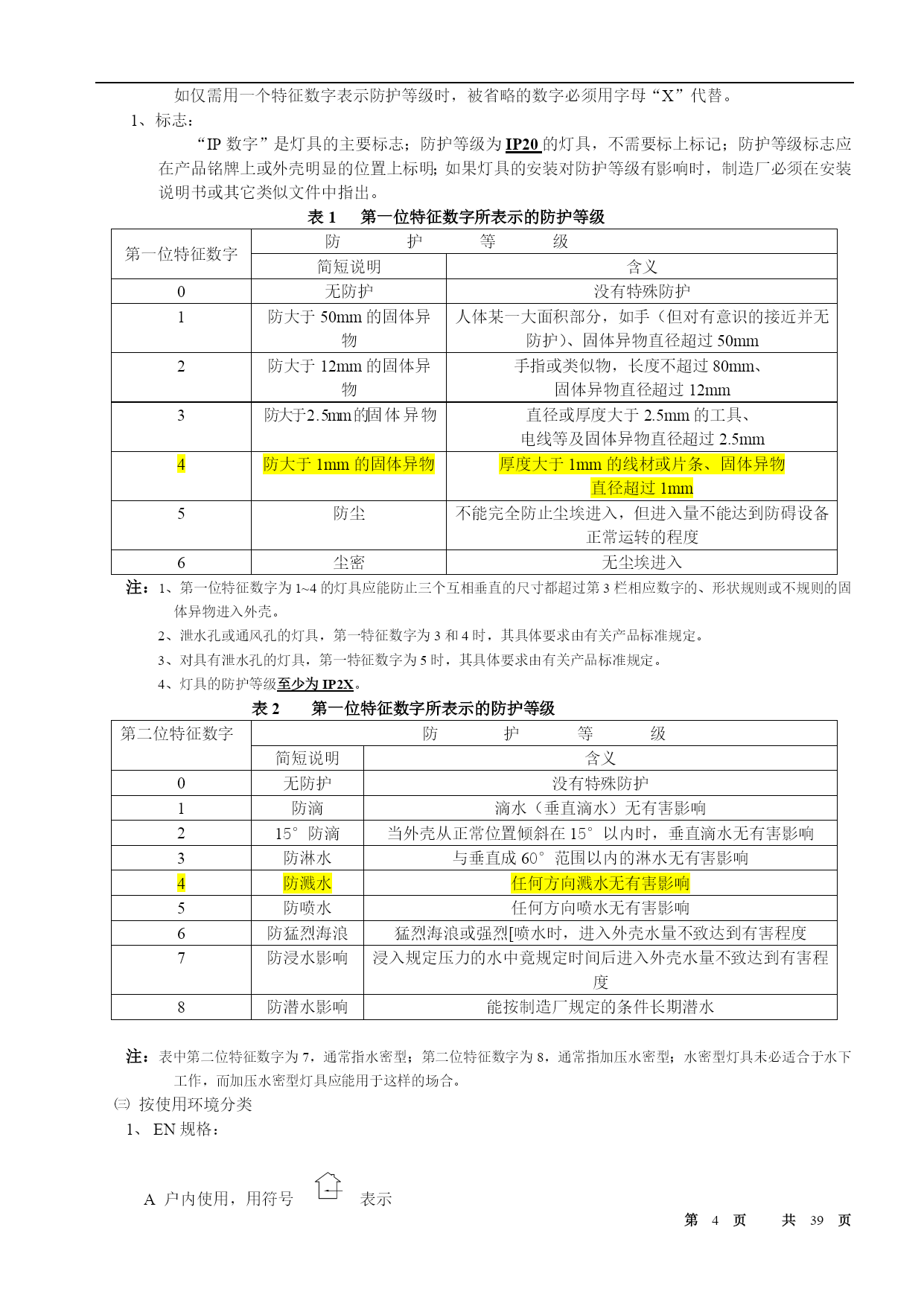

灯具分类

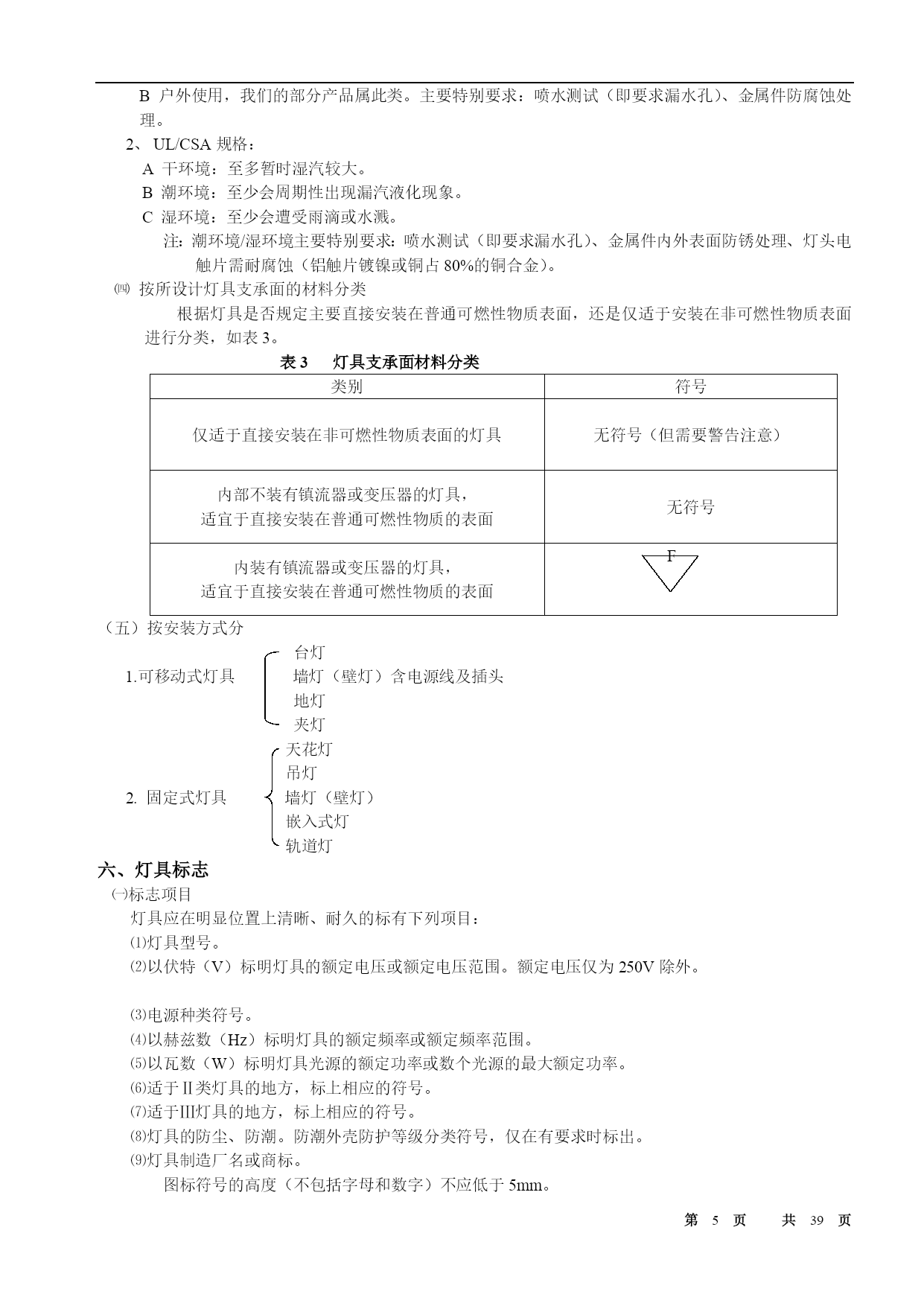

灯具标志
七、灯具的试验方法
八、其它测试
九、各种灯具标准及特殊要求简介
十、常用物料的种类、特点及主要技术指标
十一、漆粉、漆油常识
十二、实验室简介

本培训资料如有同标准不符之处，一切以标准为准。

参考标准：IEC60598，UL153，UL1598,GB7000

2011-07-01

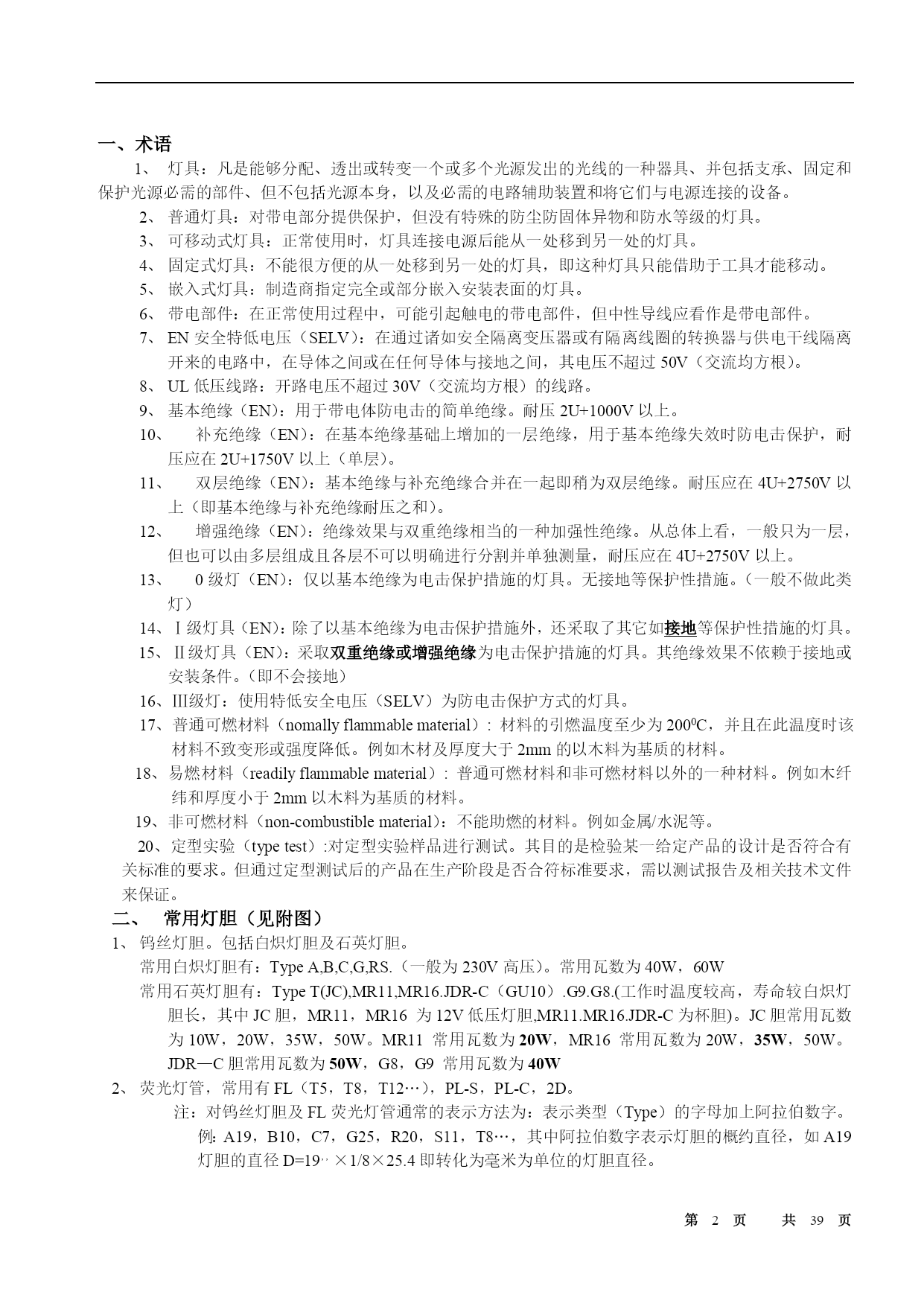

一、术语
灯具：凡是能够分配、透出或转变一个或多个光源发出的光线的一种器具、并包括支承、固定和保护光源必需的部件、但不包括光源本身，以及必需的电路辅助装置和将它们与电源连接的设备。
普通灯具：对带电部分提供保护，但没有特殊的防尘防固体异物和防水等级的灯具。
可移动式灯具：正常使用时，灯具连接电源后能从一处移到另一处的灯具。
固定式灯具：不能很方便的从一处移到另一处的灯具，即这种灯具只能借助于工具才能移动。
嵌入式灯具：制造商指定完全或部分嵌入安装表面的灯具。
带电部件：在正常使用过程中，可能引起触电的带电部件，但中性导线应看作是带电部件。
EN安全特低电压（SELV）：在通过诸如安全隔离变压器或有隔离线圈的转换器与供电干线隔离开来的电路中，在导体之间或在任何导体与接地之间，其电压不超过50V（交流均方根）。
UL低压线路：开路电压不超过30V（交流均方根）的线路。
基本绝缘（EN）：用于带电体防电击的简单绝缘。耐压2U+1000V以上。
补充绝缘（EN）：在基本绝缘基础上增加的一层绝缘，用于基本绝缘失效时防电击保护，耐压应在2U+1750V以上（单层）。
双层绝缘（EN）：基本绝缘与补充绝缘合并在一起即稍为双层绝缘。耐压应在4U+2750V以上（即基本绝缘与补充绝缘耐压之和）。
增强绝缘（EN）：绝缘效果与双重绝缘相当的一种加强性绝缘。从总体上看，一般只为一层，但也可以由多层组成且各层不可以明确进行分割并单独测量，耐压应在4U+2750V以上。
0级灯（EN）：仅以基本绝缘为电击保护措施的灯具。无接地等保护性措施。（一般不做此类灯）
14、Ⅰ级灯具（EN）：除了以基本绝缘为电击保护措施外，还采取了其它如接地等保护性措施的灯具。
15、Ⅱ级灯具（EN）：采取双重绝缘或增强绝缘为电击保护措施的灯具。其绝缘效果不依赖于接地或安装条件。（即不会接地）
16、Ⅲ级灯：使用特低安全电压（SELV）为防电击保护方式的灯具。
17、普通可燃材料（nomallyflammablematerial）:材料的引燃温度至少为2000C，并且在此温度时该材料不致变形或强度降低。例如木材及厚度大于2mm的以木料为基质的材料。
18、易燃材料（readilyflammablematerial）:普通可燃材料和非可燃材料以外的一种材料。例如木纤纬和厚度小于2mm以木料为基质的材料。
19、非可燃材料（non-combustiblematerial）：不能助燃的材料。例如金属/水泥等。
20、定型实验（typetest）:对定型实验样品进行测试。其目的是检验某一给定产品的设计是否符合有关标准的要求。但通过定型测试后的产品在生产阶段是否合符标准要求，需以测试报告及相关技术文件来保证。
常用灯胆（见附图）
钨丝灯胆。包括白炽灯胆及石英灯胆。
常用白炽灯胆有：TypeA,B,C,G,RS.（一般为230V高压）。常用瓦数为40W，60W
常用石英灯胆有：TypeT(JC),MR11,MR16.JDR-C（GU10）.G9.G8.(工作时温度较高，寿命较白炽灯胆长，其中JC胆，MR11，MR16为12V低压灯胆,MR11.MR16.JDR-C为杯胆)。JC胆常用瓦数为10W，20W，35W，50W。MR11常用瓦数为20W，MR16常用瓦数为20W，35W，50W。JDR—C胆常用瓦数为50W，G8，G9常用瓦数为40W
荧光灯管，常用有FL（T5，T8，T12…），PL-S，PL-C，2D。
注：对钨丝灯胆及FL荧光灯管通常的表示方法为：表示类型（Type）的字母加上阿拉伯数字。例：A19，B10，C7，G25，R20，S11，T8…，其中阿拉伯数字表示灯胆的概约直径，如A19灯胆的直径D=19，，×1/8×25.4即转化为毫米为单位的灯胆直径。

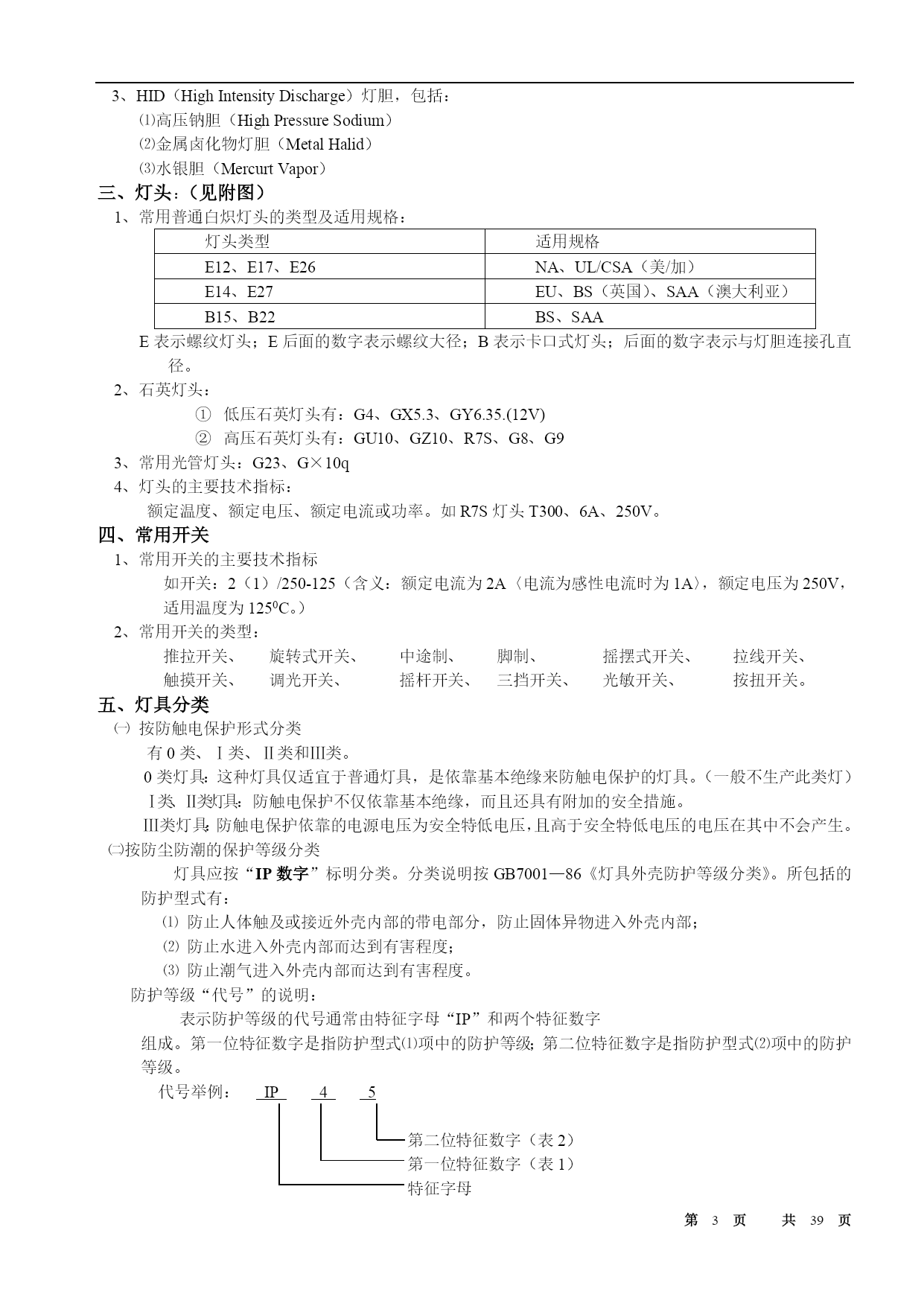

3、HID（HighIntensityDischarge）灯胆，包括：
⑴高压钠胆（HighPressureSodium）
⑵金属卤化物灯胆（MetalHalid）
⑶水银胆（MercurtVapor）
三、灯头：（见附图）
1、常用普通白炽灯头的类型及适用规格：
灯头类型适用规格E12、E17、E2
