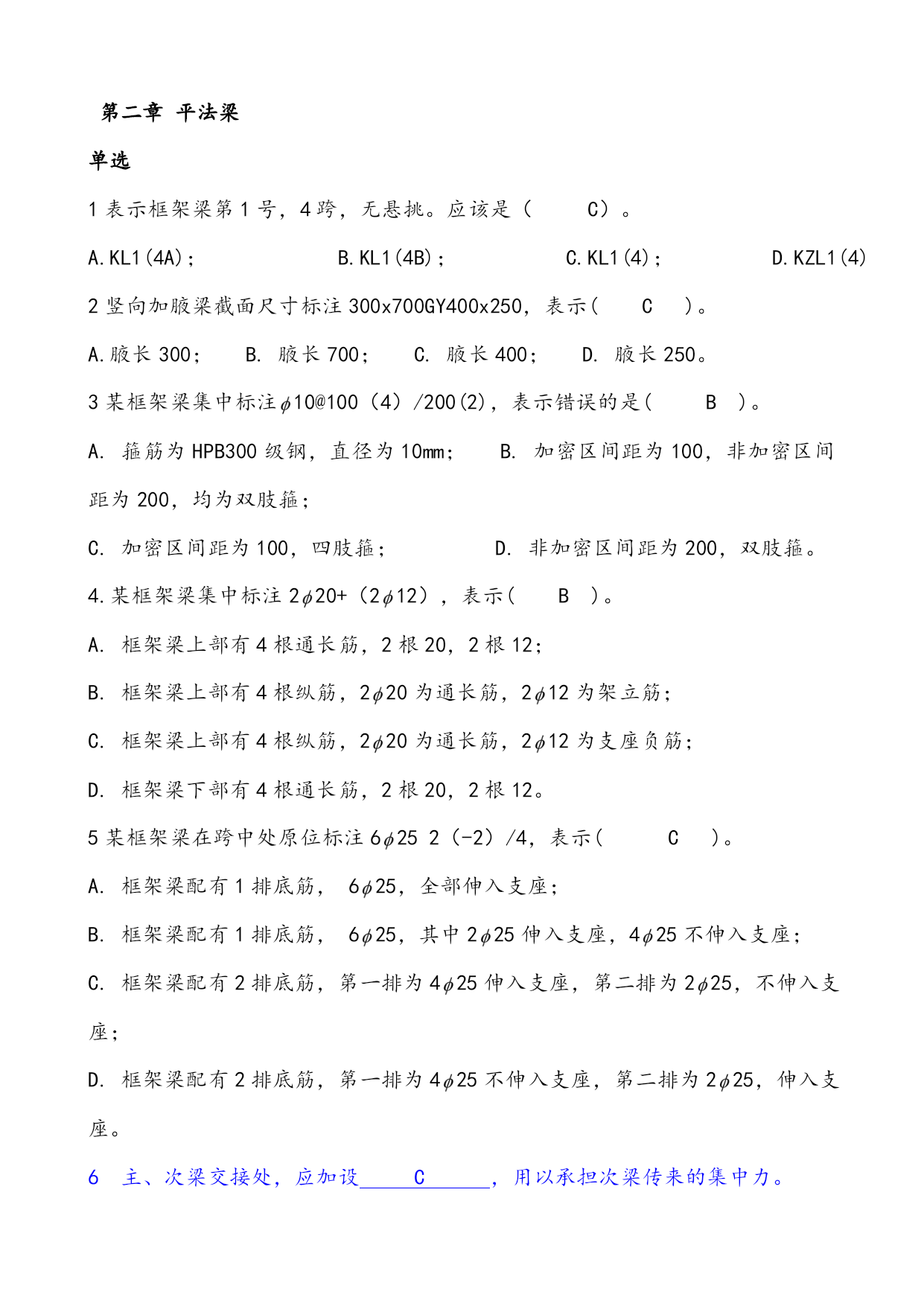

第二章平法梁
单选
1表示框架梁第1号，4跨，无悬挑。应该是（C）。
A.KL1(4A)；B.KL1(4B)；C.KL1(4)；D.KZL1(4)
2竖向加腋梁截面尺寸标注300x700GY400x250，表示(C)。
A.腋长300；B.腋长700；C.腋长400；D.腋长250。
3某框架梁集中标注10@100（4）/200(2)，表示错误的是(B)。
A.箍筋为HPB300级钢，直径为10mm；B.加密区间距为100，非加密区间距为200，均为双肢箍；
C.加密区间距为100，四肢箍；D.非加密区间距为200，双肢箍。
4.某框架梁集中标注220+（212），表示(B)。
A.框架梁上部有4根通长筋，2根20，2根12；
B.框架梁上部有4根纵筋，220为通长筋，212为架立筋；
C.框架梁上部有4根纵筋，220为通长筋，212为支座负筋；
D.框架梁下部有4根通长筋，2根20，2根12。
5某框架梁在跨中处原位标注6252（-2）/4，表示(C)。
A.框架梁配有1排底筋，625，全部伸入支座；
B.框架梁配有1排底筋，625，其中225伸入支座，425不伸入支座；
C.框架梁配有2排底筋，第一排为425伸入支座，第二排为225，不伸入支座；
D.框架梁配有2排底筋，第一排为425不伸入支座，第二排为225，伸入支座。
6主、次梁交接处，应加设C，用以承担次梁传来的集中力。

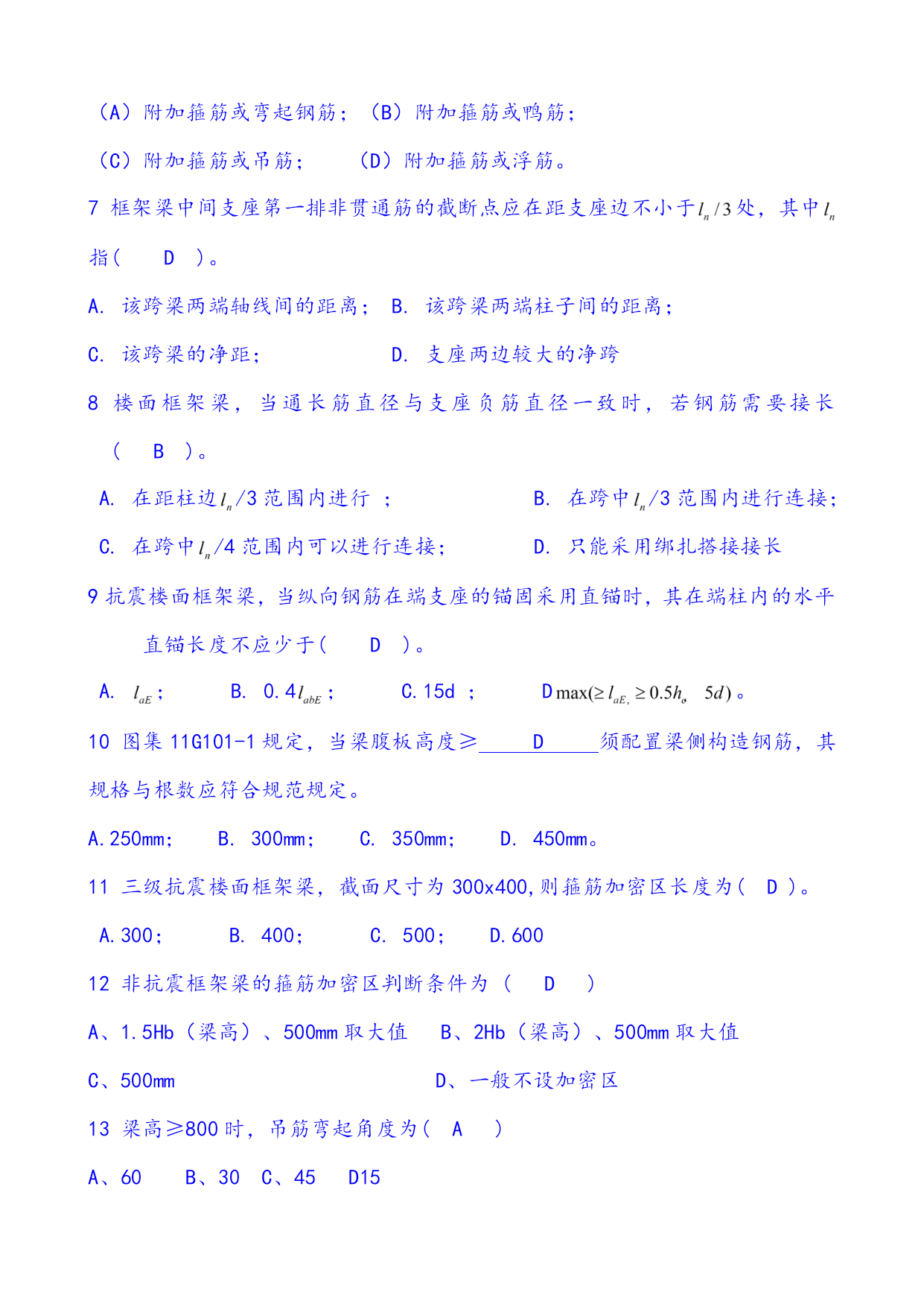

附加箍筋或弯起钢筋；（B）附加箍筋或鸭筋；
（C）附加箍筋或吊筋；（D）附加箍筋或浮筋。
7框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于处，其中指(D)。
该跨梁两端轴线间的距离；B.该跨梁两端柱子间的距离；
C.该跨梁的净距；D.支座两边较大的净跨
8楼面框架梁，当通长筋直径与支座负筋直径一致时，若钢筋需要接长(B)。
A.在距柱边/3范围内进行；B.在跨中/3范围内进行连接；
C.在跨中/4范围内可以进行连接；D.只能采用绑扎搭接接长
9抗震楼面框架梁，当纵向钢筋在端支座的锚固采用直锚时，其在端柱内的水平直锚长度不应少于(D)。
A.；B.0.4；C.15d；D。
10图集11G101-1规定，当梁腹板高度≥D须配置梁侧构造钢筋，其规格与根数应符合规范规定。
A.250mm；B.300mm；C.350mm；D.450mm。
11三级抗震楼面框架梁，截面尺寸为300x400,则箍筋加密区长度为(D)。
A.300；B.400；C.500；D.600
12非抗震框架梁的箍筋加密区判断条件为(D)
A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值
C、500mmD、一般不设加密区
13梁高≥800时，吊筋弯起角度为(A)
A、60B、30C、45D15

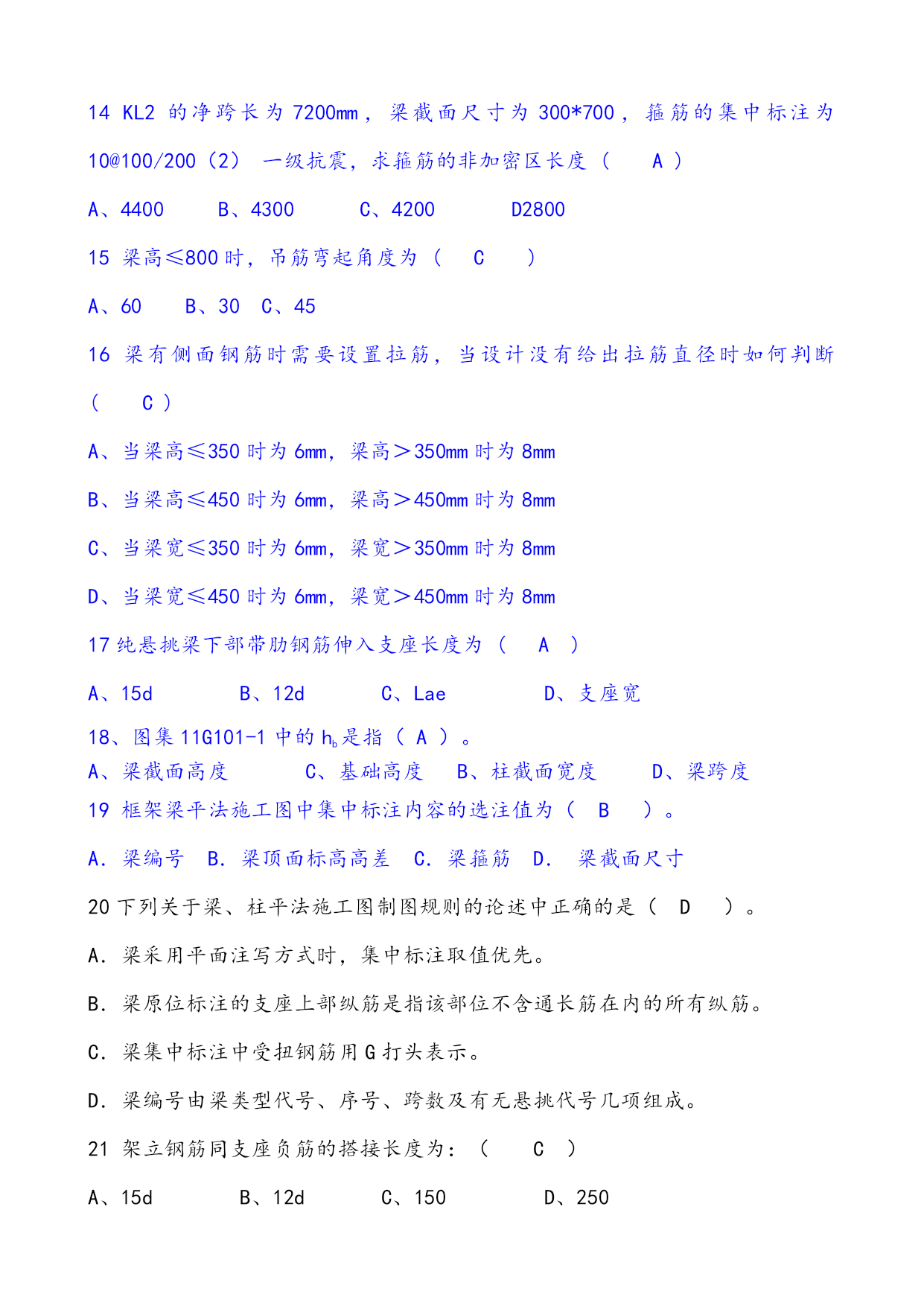

14KL2的净跨长为7200mm，梁截面尺寸为300*700，箍筋的集中标注为10@100/200（2）一级抗震，求箍筋的非加密区长度(A)
A、4400B、4300C、4200D2800
15梁高≤800时，吊筋弯起角度为(C)
A、60B、30C、45
16梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断(C)
A、当梁高≤350时为6mm，梁高＞350mm时为8mm
B、当梁高≤450时为6mm，梁高＞450mm时为8mm
C、当梁宽≤350时为6mm，梁宽＞350mm时为8mm
D、当梁宽≤450时为6mm，梁宽＞450mm时为8mm
17纯悬挑梁下部带肋钢筋伸入支座长度为(A)
A、15dB、12dC、LaeD、支座宽
18、图集11G101-1中的hb是指（A）。
A、梁截面高度C、基础高度B、柱截面宽度D、梁跨度
19框架梁平法施工图中集中标注内容的选注值为（B）。
A．梁编号B．梁顶面标高高差C．梁箍筋D．梁截面尺寸
20下列关于梁、柱平法施工图制图规则的论述中正确的是（D）。
A．梁采用平面注写方式时，集中标注取值优先。
B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。
C．梁集中标注中受扭钢筋用G打头表示。
D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。
21架立钢筋同支座负筋的搭接长度为：（C）
A、15dB、12dC、150D、250

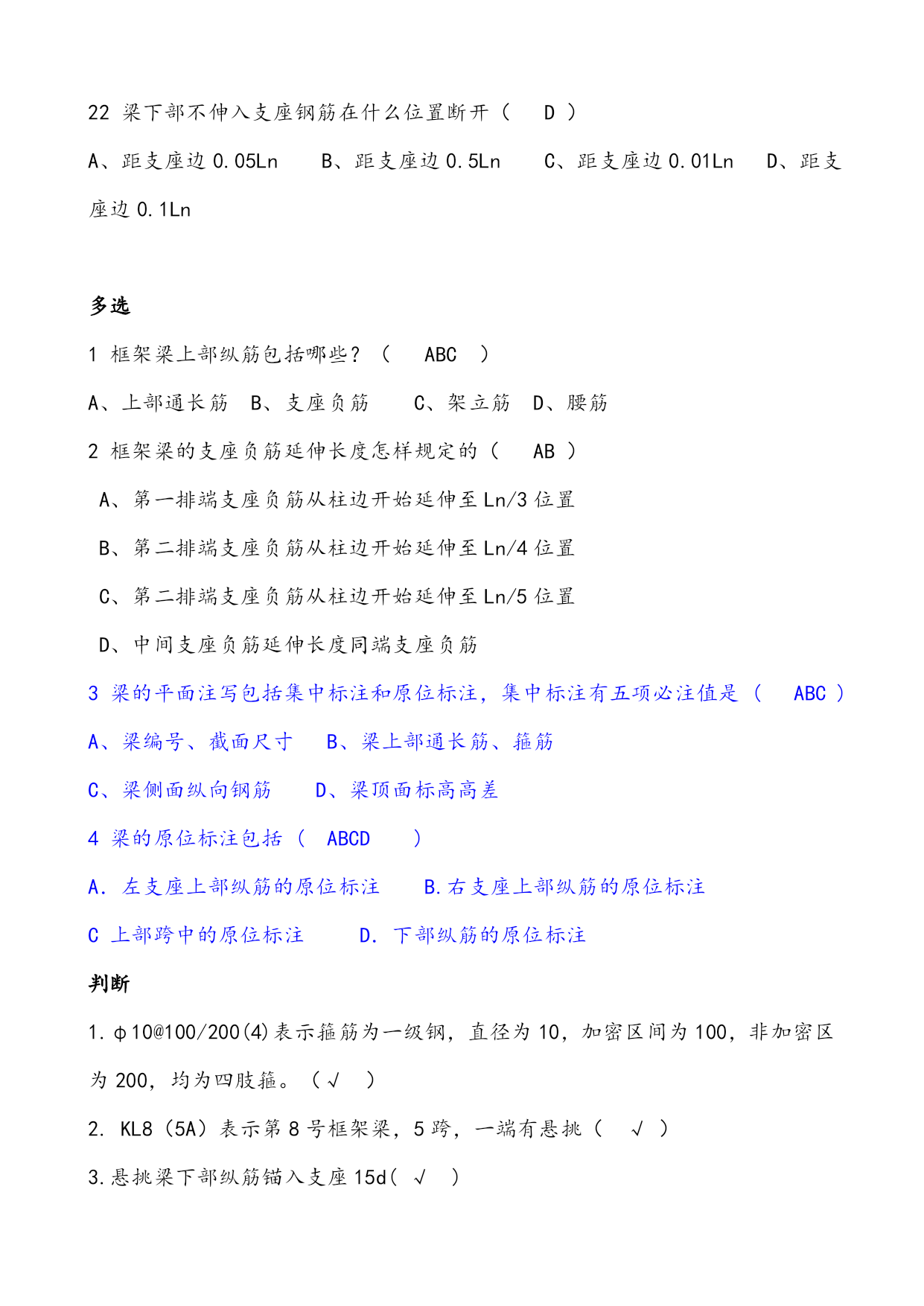

22梁下部不伸入支座钢筋在什么位置断开（D）
A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln

多选
1框架梁上部纵筋包括哪些？（ABC）
A、上部通长筋B、支座负筋C、架立筋D、腰筋
2框架梁的支座负筋延伸长度怎样规定的（AB）
A、第一排端支座负筋从柱边开始延伸至Ln/3位置
B、第二排端支座负筋从柱边开始延伸至Ln/4位置
C、第二排端支座负筋从柱边开始延伸至Ln/5位置
D、中间支座负筋延伸长度同端支座负筋
3梁的平
