成绩

课程设计报告

题目行政楼综合布线系统设计

课程名称综合布线系统
院部名称机电工程学院
专业建筑电气与智能化
班级13建筑电气与智能化1班
学生姓名蔡建军
学号1304103022
课程设计地点工科楼C203
课程设计学时16
指导教师周霞

金陵科技学院教务处制

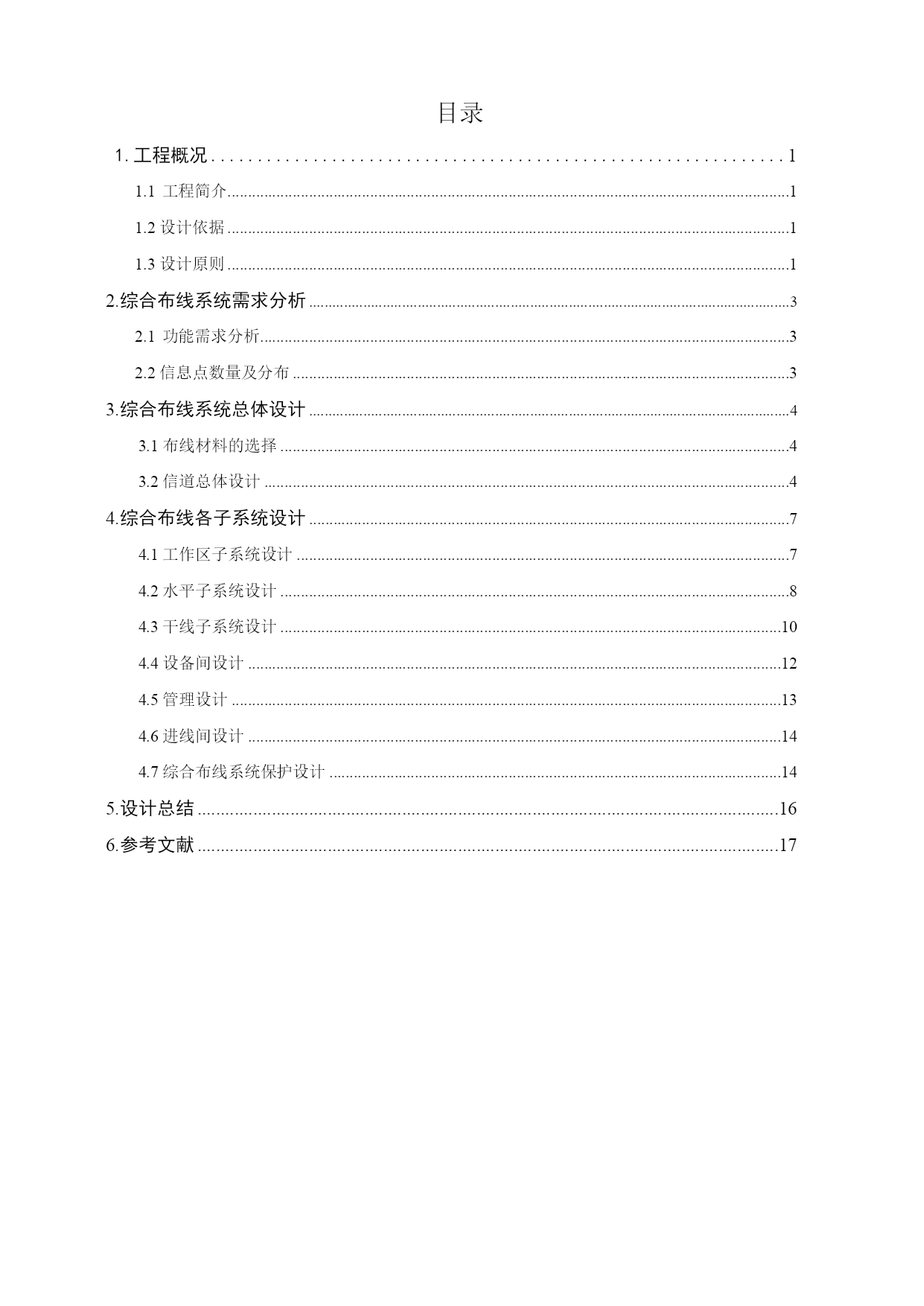

目录
HYPERLINK\l"_Toc276033854"1.工程概况 1
HYPERLINK\l"_Toc276033855"1.1工程简介 1
HYPERLINK\l"_Toc276033857"1.2设计依据 1
HYPERLINK\l"_Toc276033859"1.3设计原则 1
HYPERLINK\l"_Toc276033860"2.综合布线系统需求分析 3
HYPERLINK\l"_Toc276033861"2.1功能需求分析 3
HYPERLINK\l"_Toc276033862"2.2信息点数量及分布 3
3.综合布线系统总体设计HYPERLINK\l"_Toc276033863" 4
HYPERLINK\l"_Toc276033864"HYPERLINK\l"_Toc325125112"3.1布线材料的选择 4
HYPERLINK\l"_Toc276033865"3.2信道总体设计 4
HYPERLINK\l"_Toc276033866"4.综合布线各子系统设计 7
HYPERLINK\l"_Toc276033867"4.1HYPERLINK\l"_Toc276033863"工作区子系统设计 7
HYPERLINK\l"_Toc276033864"4.2水平子系统设计 8
HYPERLINK\l"_Toc276033865"4.3干线子系统设计 10
HYPERLINK\l"_Toc276033866"4.4设备间设计 12
HYPERLINK\l"_Toc276033867"4.5管理设计 13
HYPERLINK\l"_Toc276033868"4.6进线间设计 14
HYPERLINK\l"_Toc276033866"HYPERLINK\l"_Toc276033870"4.7综合布线系统保护设计 14
5.设计总结 16
HYPERLINK\l"_Toc276033854"6.参考文献 17

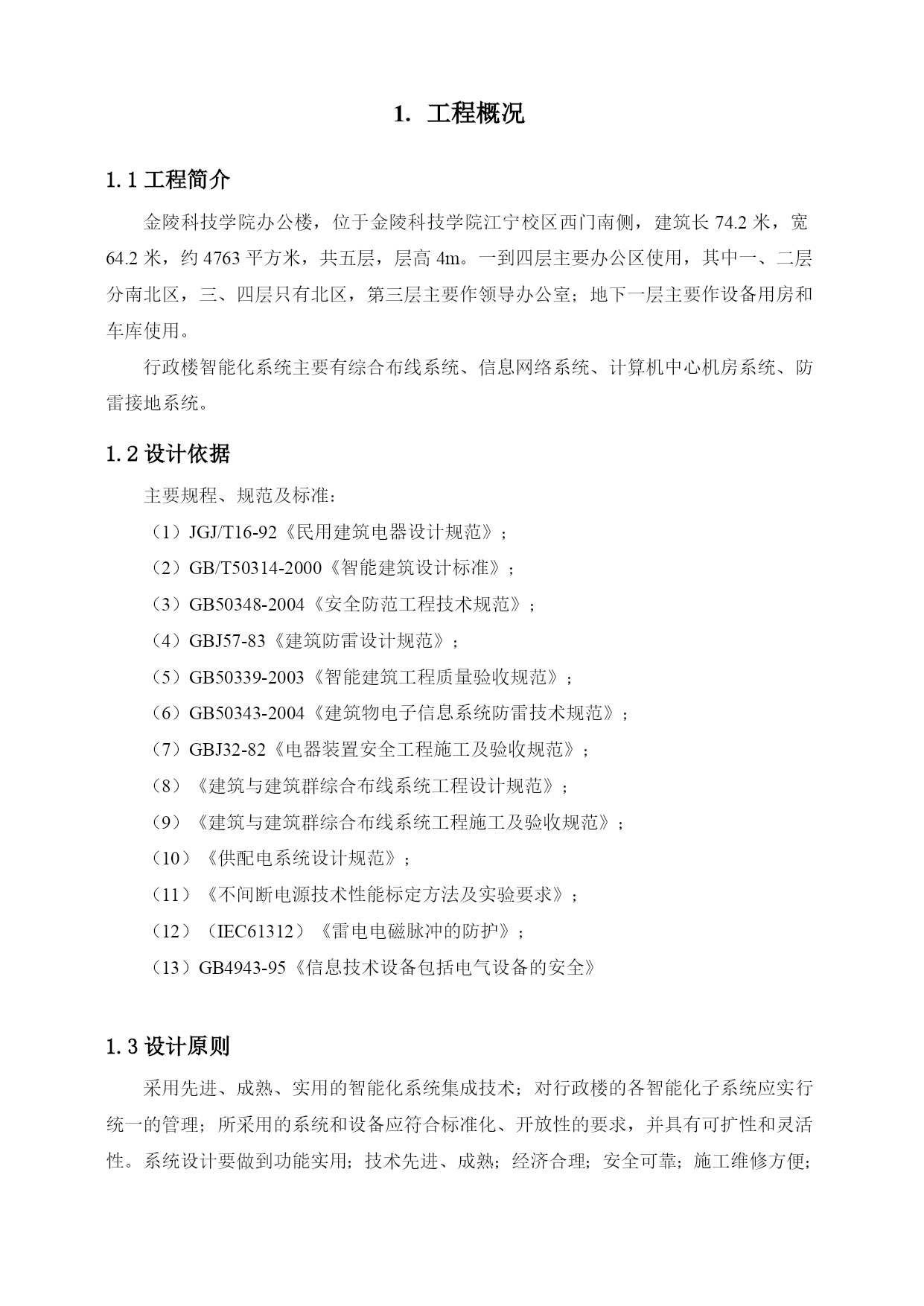

工程概况
1.1工程简介
金陵科技学院办公楼，位于金陵科技学院江宁校区西门南侧，建筑长74.2米，宽64.2米，约4763平方米，共五层，层高4m。一到四层主要办公区使用，其中一、二层分南北区，三、四层只有北区，第三层主要作领导办公室；地下一层主要作设备用房和车库使用。
行政楼智能化系统主要有综合布线系统、信息网络系统、计算机中心机房系统、防雷接地系统。
1.2设计依据
主要规程、规范及标准：
（1）JGJ/T16-92《民用建筑电器设计规范》；
（2）GB/T50314-2000《智能建筑设计标准》；
（3）GB50348-2004《安全防范工程技术规范》；
（4）GBJ57-83《建筑防雷设计规范》；
（5）GB50339-2003《智能建筑工程质量验收规范》；
（6）GB50343-2004《建筑物电子信息系统防雷技术规范》；
（7）GBJ32-82《电器装置安全工程施工及验收规范》；
（8）《建筑与建筑群综合布线系统工程设计规范》；
（9）《建筑与建筑群综合布线系统工程施工及验收规范》；
（10）《供配电系统设计规范》；
（11）《不间断电源技术性能标定方法及实验要求》；
（12）（IEC61312）《雷电电磁脉冲的防护》；
（13）GB4943-95《信息技术设备包括电气设备的安全》

1.3设计原则
采用先进、成熟、实用的智能化系统集成技术；对行政楼的各智能化子系统应实行统一的管理；所采用的系统和设备应符合标准化、开放性的要求，并具有可扩性和灵活性。系统设计要做到功能实用；技术先进、成熟；经济合理；安全可靠；施工维修方便；环保节能、可持续发展；体现以人为本。

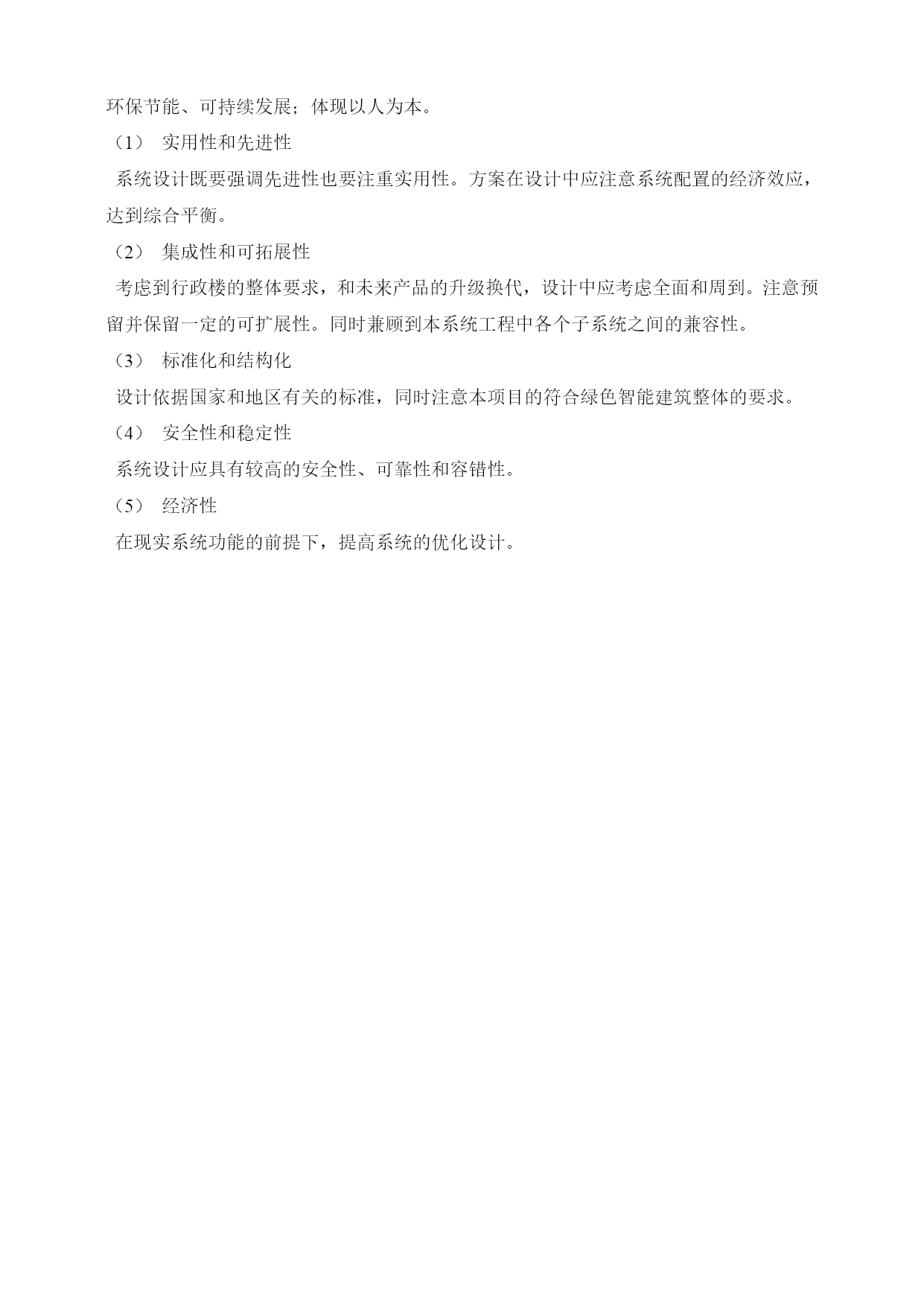

实用性和先进性
系统设计既要强调先进性也要注重实用性。方案在设计中应注意系统配置的经济效应，达到综合平衡。
集成性和可拓展性
考虑到行政楼的整体要求，和未来产品的升级换代，设计中应考虑全面和周到。注意预留并保留一定的可扩展性。同时兼顾到本系统工程中各个子系统之间的兼容性。
标准化和结构化
设计依据国家和地区有关的标准，同时注意本项目的符合绿色智能建筑整体的要求。
安全性和稳定性
系统设计应具有较高的安全性、可靠性和容错性。
经济性
在现实系统功能的前提下，提高系统的优化设计。
