WX系列空冷汽轮发电机
使用与维护说明书

OJS·461·382

WX系列空冷汽轮发电机
使用与维护说明书编号0JS.461.382

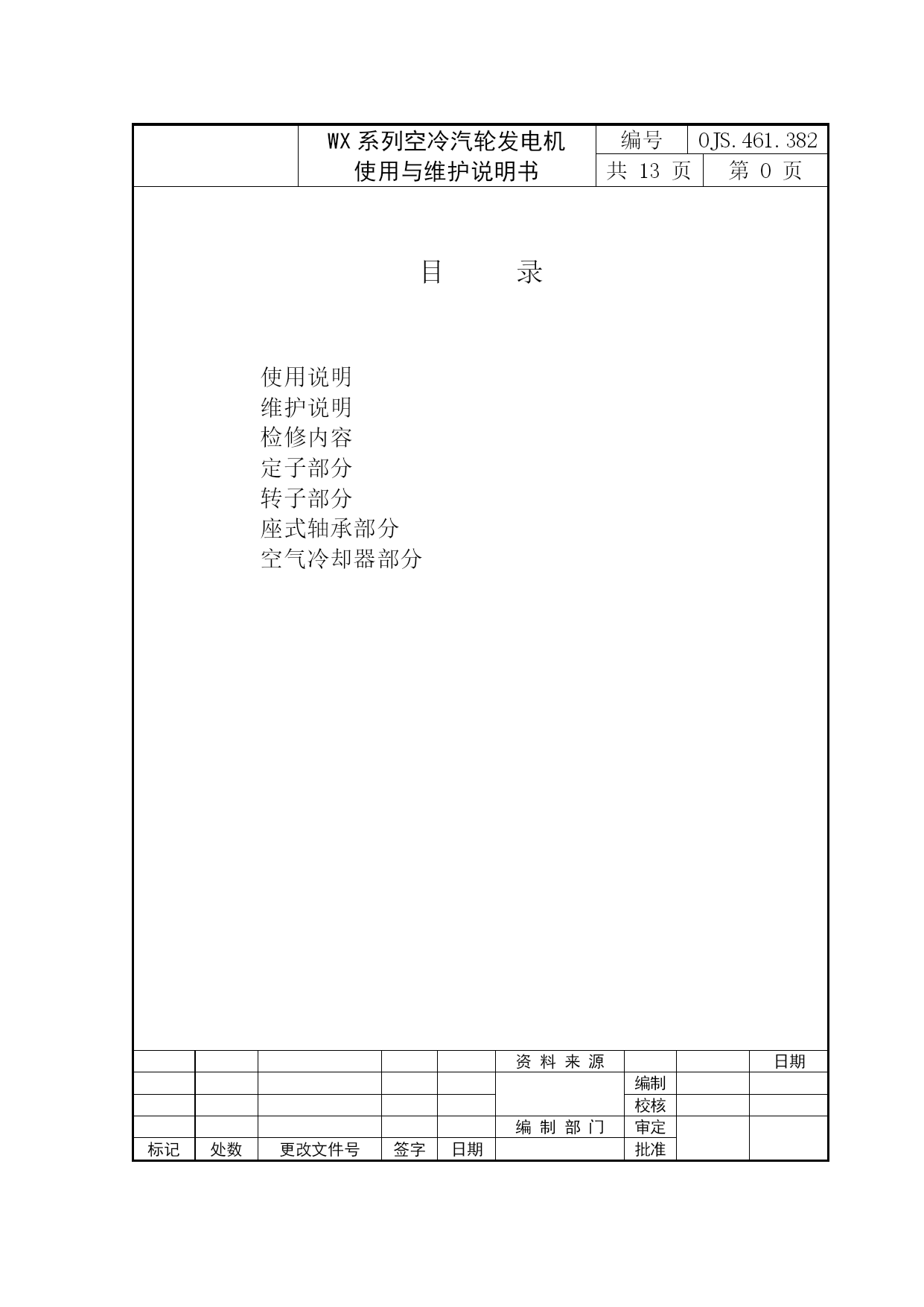

目录

使用说明
维护说明
检修内容
定子部分
转子部分
座式轴承部分
空气冷却器部分

资料来源日期编制校核编制部门审定标记处数更改文件号签字日期批准WX系列空冷汽轮发电机
使用与维护说明书编号0JS.461.382

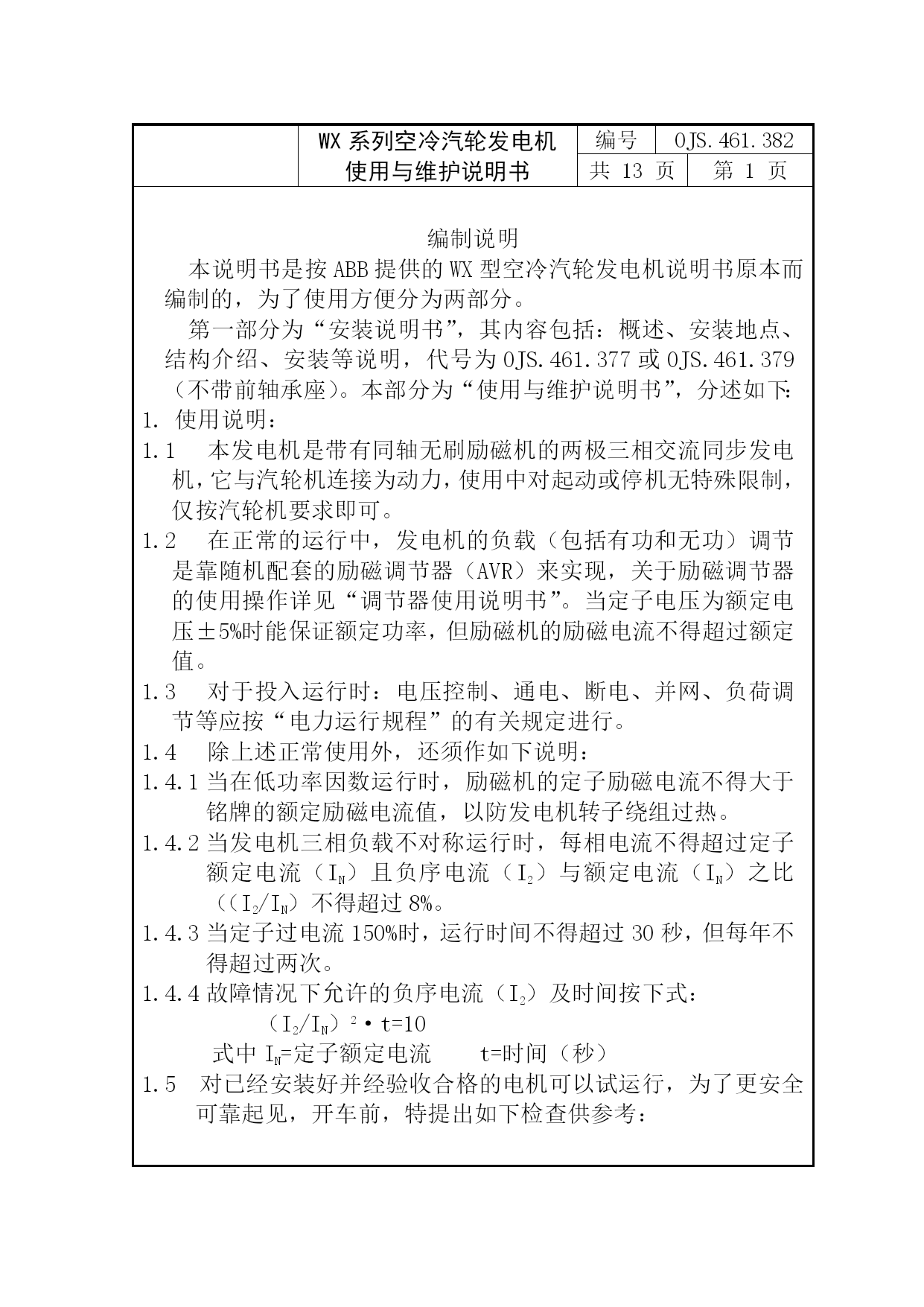

编制说明
本说明书是按ABB提供的WX型空冷汽轮发电机说明书原本而编制的，为了使用方便分为两部分。
第一部分为“安装说明书”，其内容包括：概述、安装地点、结构介绍、安装等说明，代号为0JS.461.377或0JS.461.379（不带前轴承座）。本部分为“使用与维护说明书”，分述如下：
使用说明：
本发电机是带有同轴无刷励磁机的两极三相交流同步发电机，它与汽轮机连接为动力，使用中对起动或停机无特殊限制，仅按汽轮机要求即可。
在正常的运行中，发电机的负载（包括有功和无功）调节是靠随机配套的励磁调节器（AVR）来实现，关于励磁调节器的使用操作详见“调节器使用说明书”。当定子电压为额定电压±5%时能保证额定功率，但励磁机的励磁电流不得超过额定值。
对于投入运行时：电压控制、通电、断电、并网、负荷调节等应按“电力运行规程”的有关规定进行。
除上述正常使用外，还须作如下说明：
1.4.1当在低功率因数运行时，励磁机的定子励磁电流不得大于铭牌的额定励磁电流值，以防发电机转子绕组过热。
1.4.2当发电机三相负载不对称运行时，每相电流不得超过定子额定电流（IN）且负序电流（I2）与额定电流（IN）之比（（I2/IN）不得超过8%。
1.4.3当定子过电流150%时，运行时间不得超过30秒，但每年不得超过两次。
1.4.4故障情况下允许的负序电流（I2）及时间按下式：
（I2/IN）2·t=10
式中IN=定子额定电流t=时间（秒）
1.5对已经安装好并经验收合格的电机可以试运行，为了更安全可靠起见，开车前，特提出如下检查供参考：
WX系列空冷汽轮发电机
使用与维护说明书编号0JS.461.382

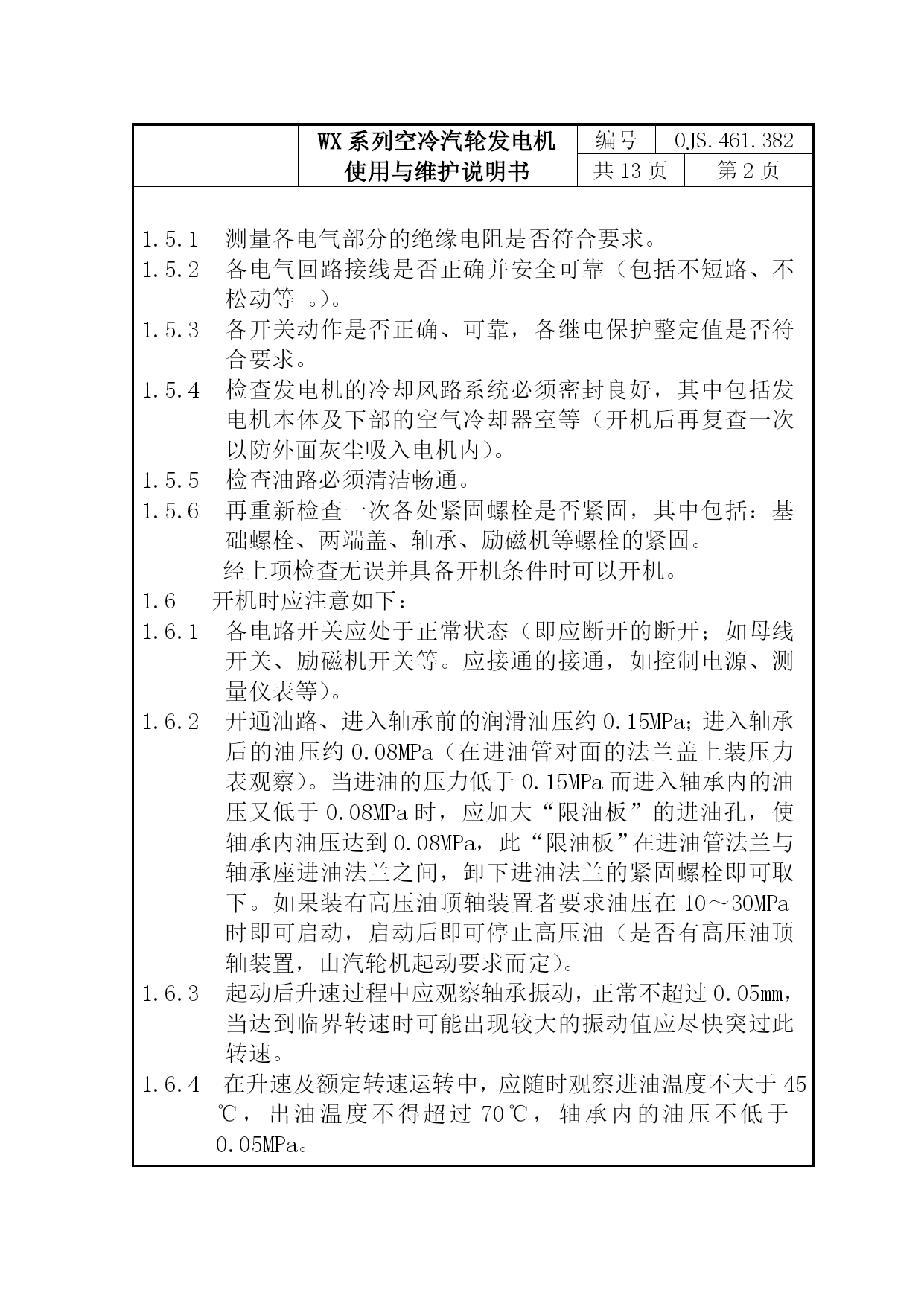

测量各电气部分的绝缘电阻是否符合要求。
各电气回路接线是否正确并安全可靠（包括不短路、不松动等。）。
各开关动作是否正确、可靠，各继电保护整定值是否符合要求。
检查发电机的冷却风路系统必须密封良好，其中包括发电机本体及下部的空气冷却器室等（开机后再复查一次以防外面灰尘吸入电机内）。
检查油路必须清洁畅通。
再重新检查一次各处紧固螺栓是否紧固，其中包括：基础螺栓、两端盖、轴承、励磁机等螺栓的紧固。
经上项检查无误并具备开机条件时可以开机。
开机时应注意如下：
各电路开关应处于正常状态（即应断开的断开；如母线开关、励磁机开关等。应接通的接通，如控制电源、测量仪表等）。
开通油路、进入轴承前的润滑油压约0.15MPa；进入轴承后的油压约0.08MPa（在进油管对面的法兰盖上装压力表观察）。当进油的压力低于0.15MPa而进入轴承内的油压又低于0.08MPa时，应加大“限油板”的进油孔，使轴承内油压达到0.08MPa，此“限油板”在进油管法兰与轴承座进油法兰之间，卸下进油法兰的紧固螺栓即可取下。如果装有高压油顶轴装置者要求油压在10～30MPa时即可启动，启动后即可停止高压油（是否有高压油顶轴装置，由汽轮机起动要求而定）。
起动后升速过程中应观察轴承振动，正常不超过0.05mm，当达到临界转速时可能出现较大的振动值应尽快突过此转速。
1.6.4在升速及额定转速运转中，应随时观察进油温度不大于45℃，出油温度不得超过70℃，轴承内的油压不低于0.05MPa。WX系列空冷汽轮发电机
使用与维护说明书编号0JS.461.382

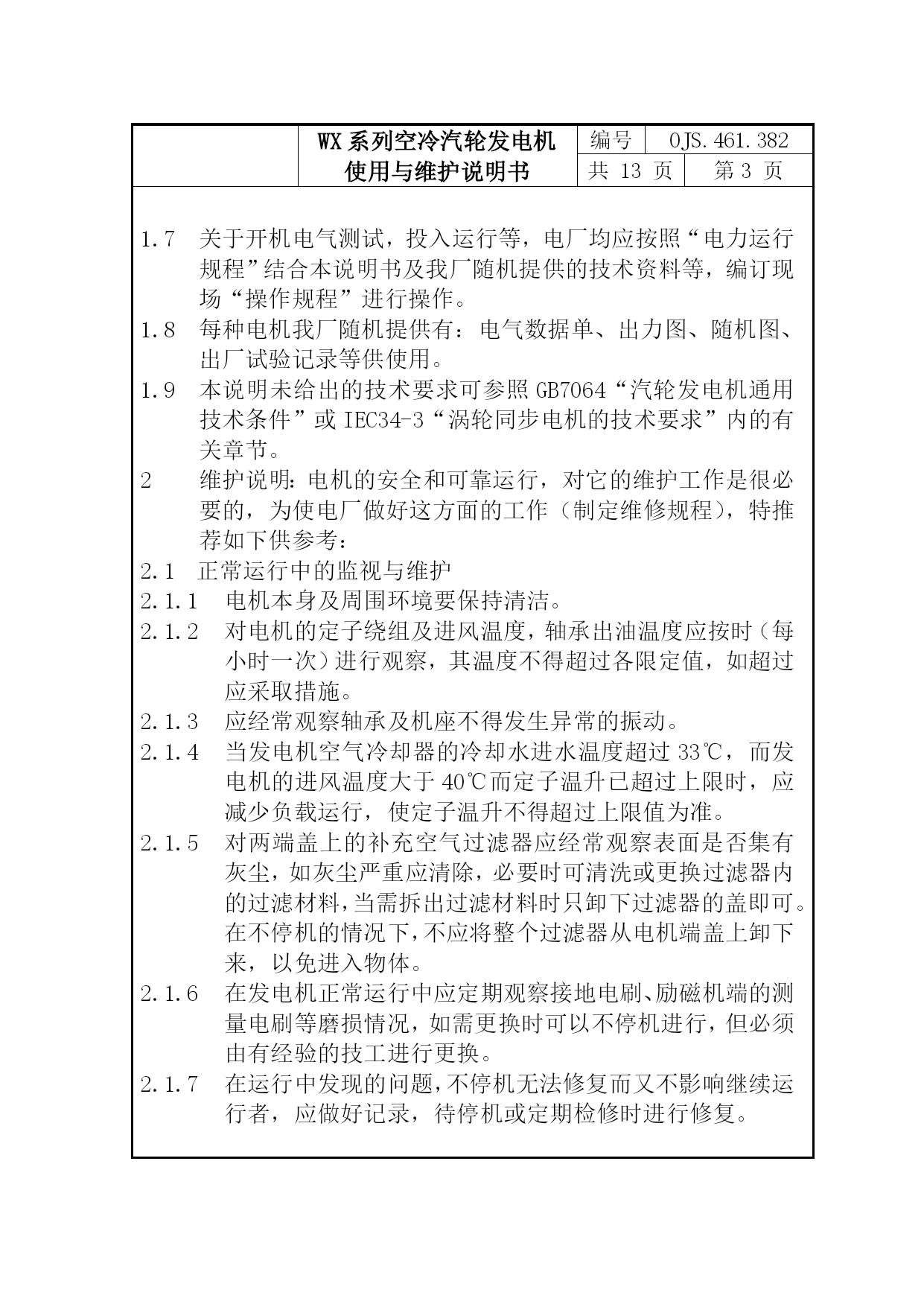

关于开机电气测试，投入运行等，电厂均应按照“电力运行规程”结合本说明书及我厂随机提供的技术资料等，编订现场“操作规程”进行操作。
每种电机我厂随机提供有：电气数据单、出力图、随机图、出厂试验记录等供使用。
本说明未给出的技术要求可参照GB7064“汽轮发电机通用技术条件”或IEC34-3“涡轮同步电机的技术要求”内的有关章节。
维护说明：电机的安全和可靠运行，对它的维护工作是很必要的，为使电厂做好这方面的工作（制定维修规程），特推荐如下供参考：
正常运行中的监视与维护
电机本身及周围环境要保持清洁。
对电机的定子绕组及进风温度，轴承出油温度应按时（每小时一次）进行观察，其温度不得超过各限定值，如超过应采取措施。
应经常观察轴承及机座不得发生异常的振动。
当发电机空气冷却器的冷却水进水温度超过33℃，而发电机的进风温度大于40℃而定子温升已超过上限时，应减少负载运行，使定子温升不得超过上限值为准。
对两端盖上的补充空气过滤
