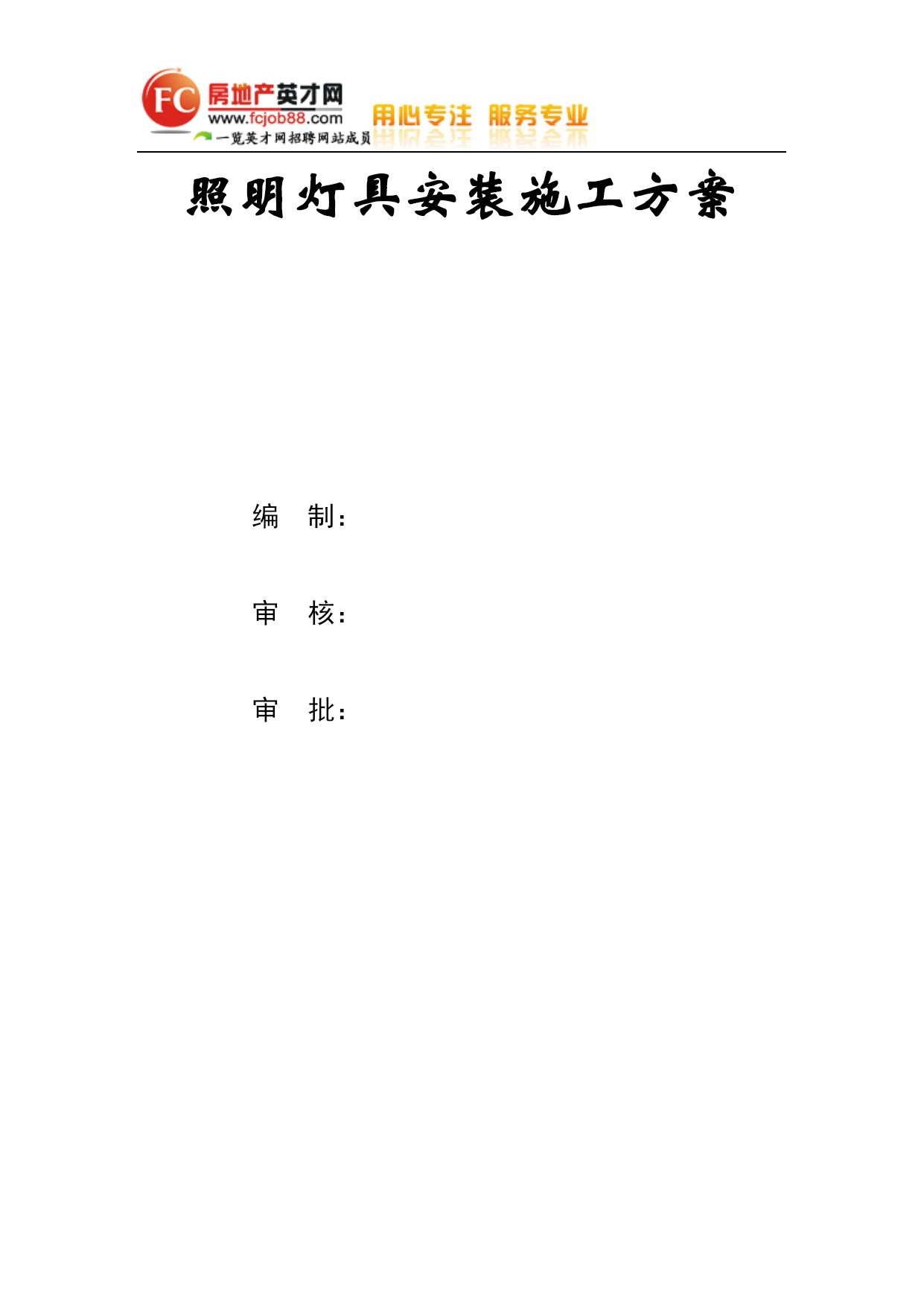

照明灯具安装施工方案

编制：

审核：

审批：

本文档由房地产英才网支持百度文库友情提供

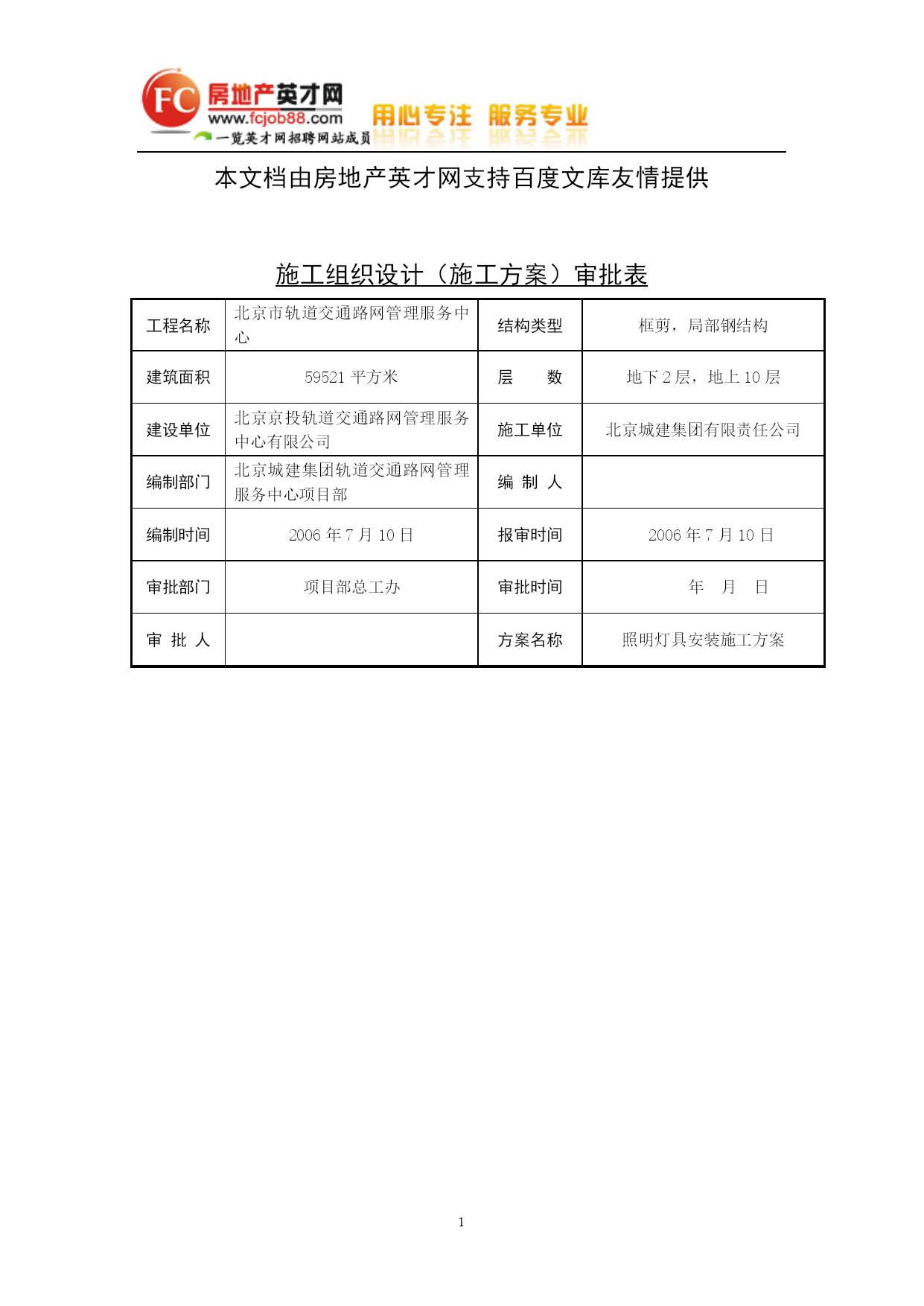

施工组织设计（施工方案）审批表
工程名称北京市轨道交通路网管理服务中心结构类型框剪，局部钢结构建筑面积59521平方米层数地下2层，地上10层建设单位北京京投轨道交通路网管理服务中心有限公司施工单位北京城建集团有限责任公司编制部门北京城建集团轨道交通路网管理服务中心项目部编制人编制时间2006年7月10日报审时间2006年7月10日审批部门项目部总工办审批时间年月日审批人方案名称照明灯具安装施工方案审批意见：（填写讨论的主要结论包括应修改的部分）

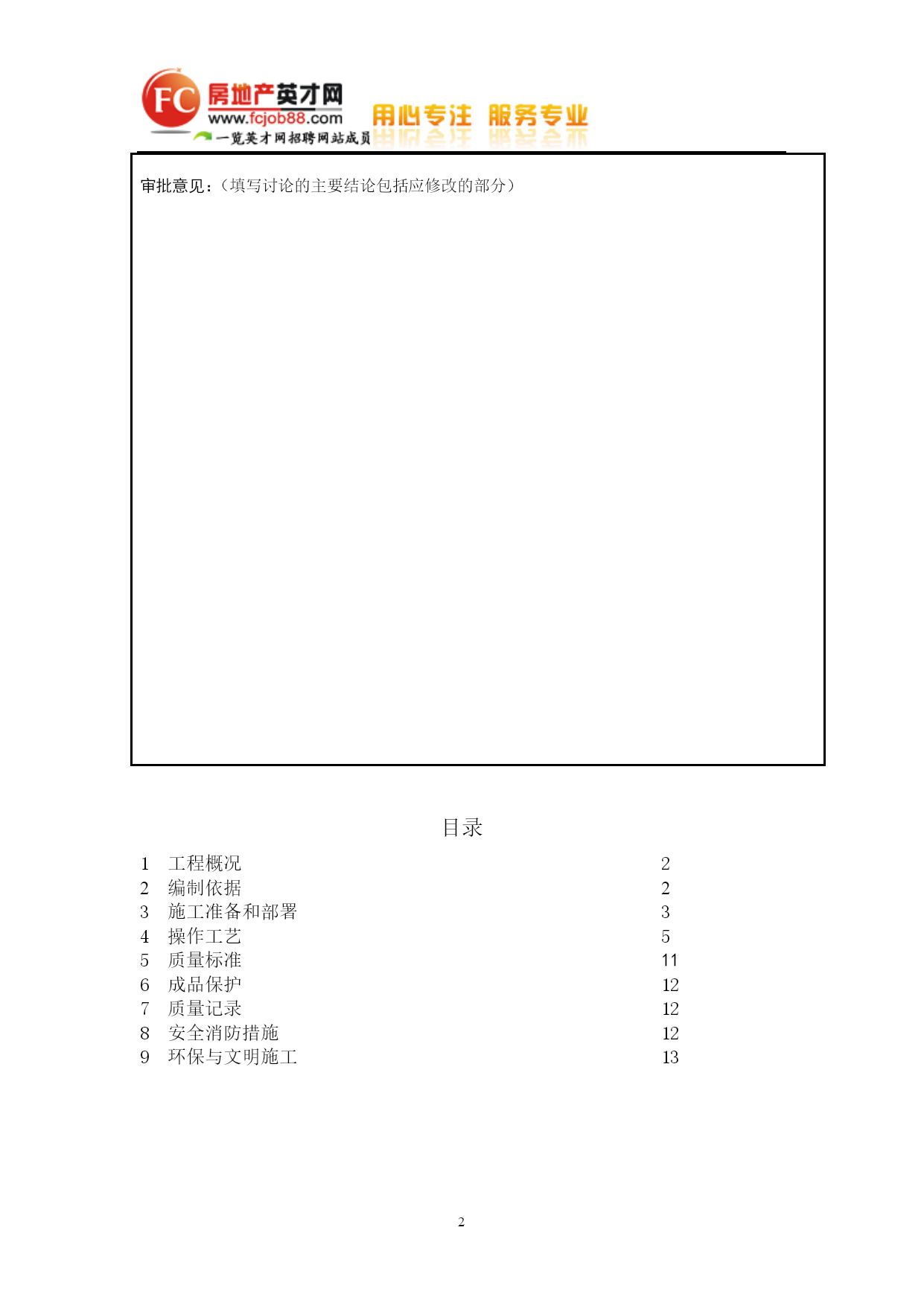

目录
1工程概况2
2编制依据2
3施工准备和部署3
4操作工艺5
5质量标准11
6成品保护12
7质量记录12
8安全消防措施12
9环保与文明施工13

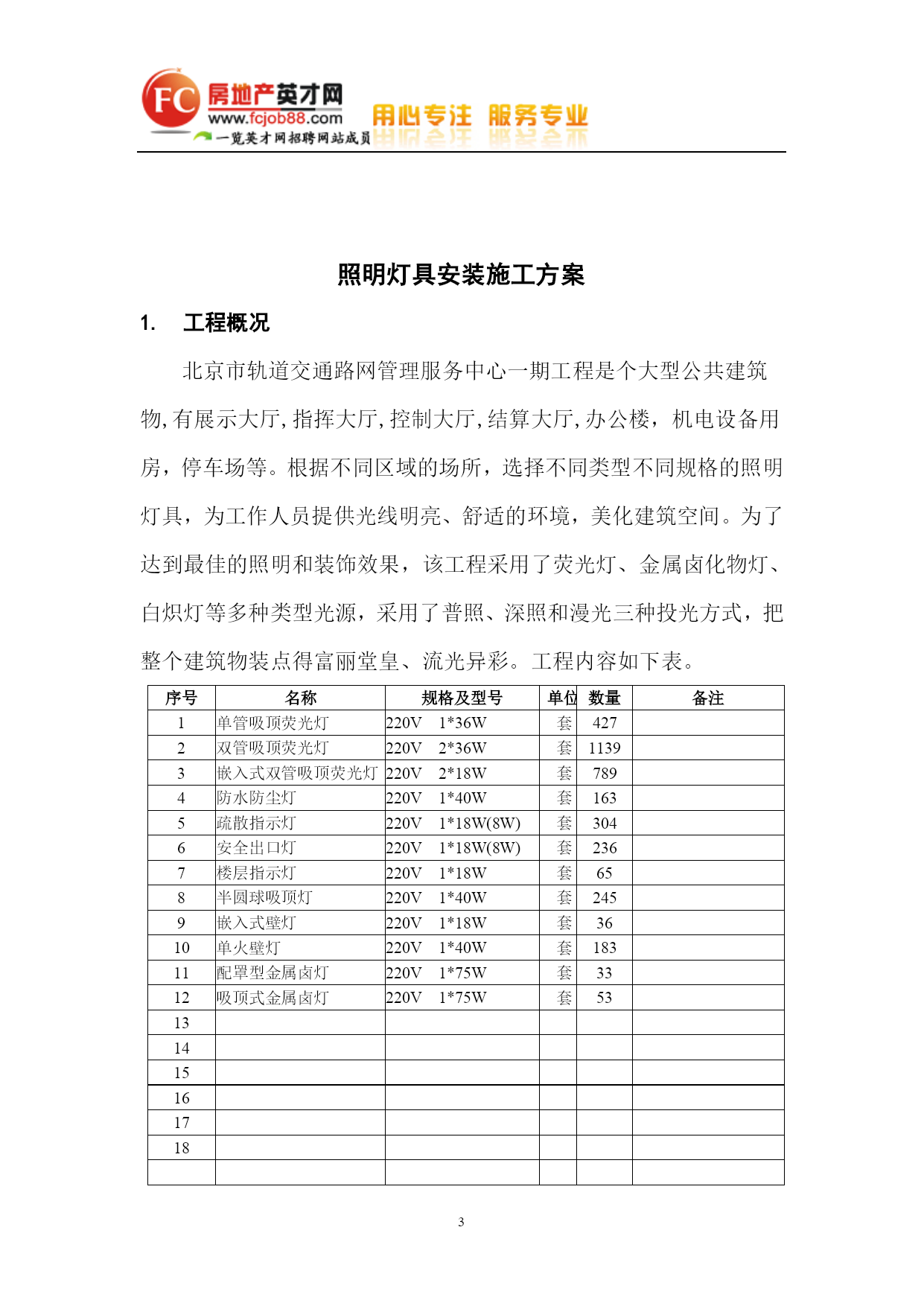

照明灯具安装施工方案
1.工程概况
北京市轨道交通路网管理服务中心一期工程是个大型公共建筑物,有展示大厅,指挥大厅,控制大厅,结算大厅,办公楼，机电设备用房，停车场等。根据不同区域的场所，选择不同类型不同规格的照明灯具，为工作人员提供光线明亮、舒适的环境，美化建筑空间。为了达到最佳的照明和装饰效果，该工程采用了荧光灯、金属卤化物灯、白炽灯等多种类型光源，采用了普照、深照和漫光三种投光方式，把整个建筑物装点得富丽堂皇、流光异彩。工程内容如下表。
序号名称规格及型号单位数量备注1单管吸顶荧光灯220V1*36W套4272双管吸顶荧光灯220V2*36W套11393嵌入式双管吸顶荧光灯220V2*18W套7894防水防尘灯220V1*40W套1635疏散指示灯220V1*18W(8W)套3046安全出口灯220V1*18W(8W)套2367楼层指示灯220V1*18W套658半圆球吸顶灯220V1*40W套2459嵌入式壁灯220V1*18W套3610单火壁灯220V1*40W套18311配罩型金属卤灯220V1*75W套3312吸顶式金属卤灯220V1*75W套53131415161718

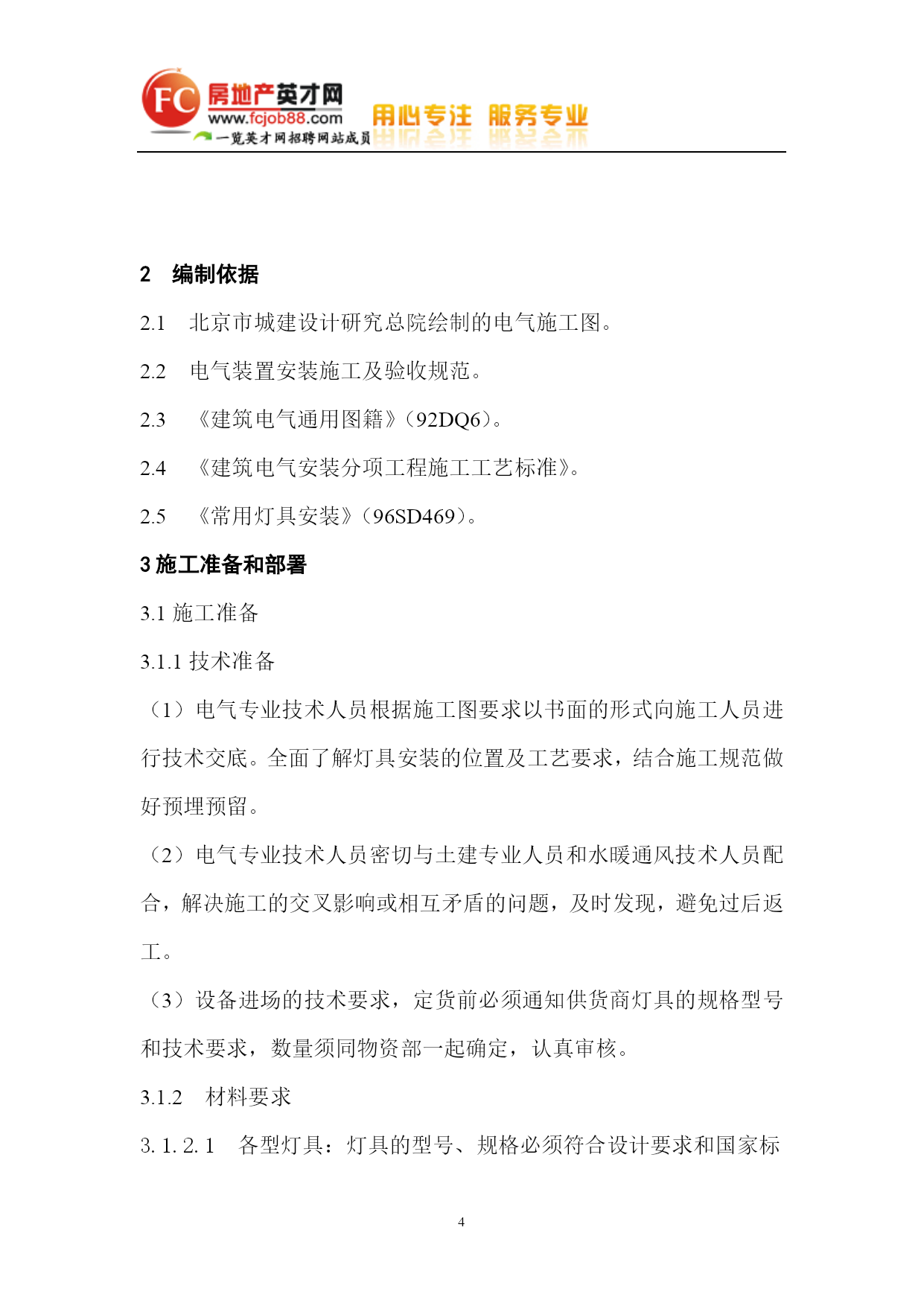

2编制依据
2.1北京市城建设计研究总院绘制的电气施工图。
2.2电气装置安装施工及验收规范。
2.3《建筑电气通用图籍》（92DQ6）。
2.4《建筑电气安装分项工程施工工艺标准》。
2.5《常用灯具安装》（96SD469）。
3施工准备和部署
3.1施工准备
3.1.1技术准备
（1）电气专业技术人员根据施工图要求以书面的形式向施工人员进行技术交底。全面了解灯具安装的位置及工艺要求，结合施工规范做好预埋预留。
（2）电气专业技术人员密切与土建专业人员和水暖通风技术人员配合，解决施工的交叉影响或相互矛盾的问题，及时发现，避免过后返工。
（3）设备进场的技术要求，定货前必须通知供货商灯具的规格型号和技术要求，数量须同物资部一起确定，认真审核。
3.1.2材料要求
3.1.2.1各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。
3.1.2.2灯具导线：照明灯具使用的导线其电压等级不应低于交流750V，其最小线芯截面应符合规范的要求。
3.1.2.3塑料（木）台：塑料台应有足够的强度，受力后无弯翘变形等现象；木台应完整，无劈裂。油漆完好无脱落。
3.1.2.4吊管：采用钢管做为灯具的吊管时，钢管内径一般不小于10mm。
3.1.2.5吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm。
3.1.2.6瓷接头：应完好无损，所有配件齐全。
3.1.2.7支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。
3.1.2.8灯卡具（爪子）：灯卡具（爪子）不得有裂纹和缺损现象。
3.1.2.9其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。
3.1.3主要机具：
3.1.3.1红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。
3.1.3.2手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥。
3.1.3.3活扳手、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。
3.1.3.4台钻、电钻、电锤、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。
3.1.4作业条件：
3.1.4.1在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预下吊杆。
3.1.4.2盒子口修好，木台、木板油漆完。
3.1.4.3
