安普产品布线手册.pdf

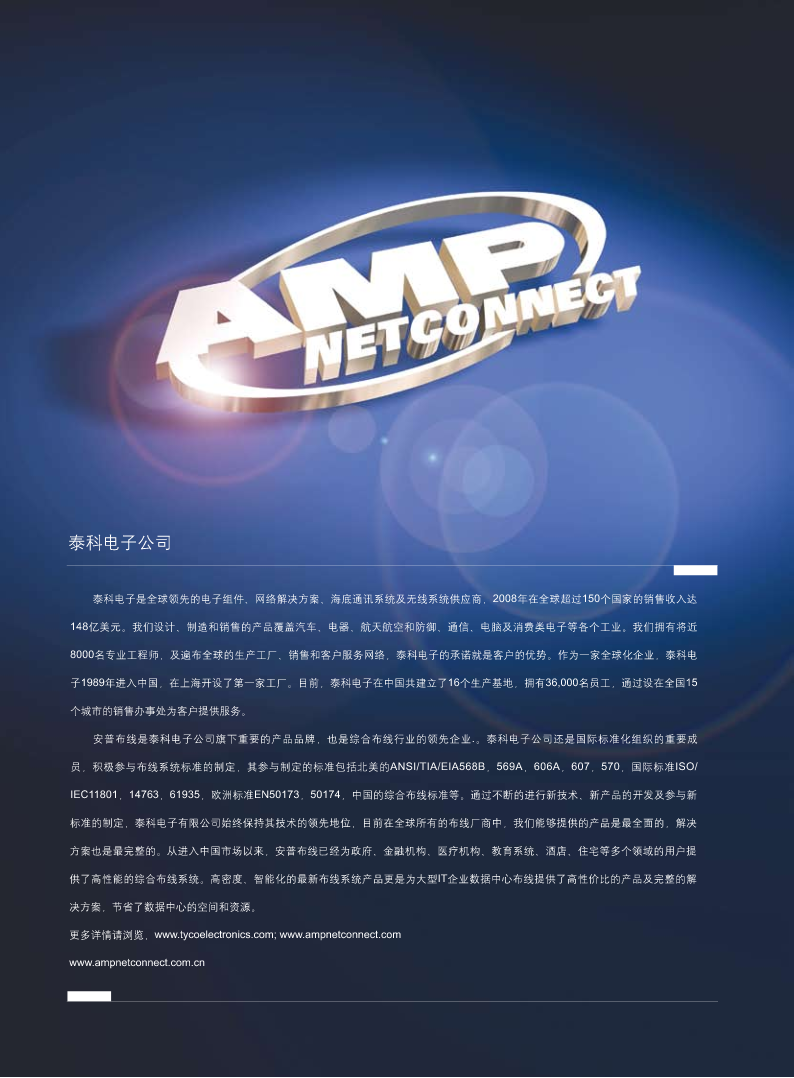

泰科电子公司

泰科电子是全球领先的电子组件、网络解决方案、海底通讯系统及无线系统供应商，2008年在全球超过150个国家的销售收入达

148亿美元。我们设计、制造和销售的产品覆盖汽车、电器、航天航空和防御、通信、电脑及消费类电子等各个工业。我们拥有将近

8000名专业工程师，及遍布全球的生产工厂、销售和客户服务网络，泰科电子的承诺就是客户的优势。作为一家全球化企业，泰科电

子1989年进入中国，在上海开设了第一家工厂。目前，泰科电子在中国共建立了16个生产基地，拥有36,000名员工，通过设在全国15

个城市的销售办事处为客户提供服务。

安普布线是泰科电子公司旗下重要的产品品牌，也是综合布线行业的领先企业.。泰科电子公司还是国际标准化组织的重要成

员，积极参与布线系统标准的制定，其参与制定的标准包括北美的ANSI/TIA/EIA568B，569A，606A，607，570，国际标准ISO/

IEC11801，14763，61935，欧洲标准EN50173，50174，中国的综合布线标准等。通过不断的进行新技术、新产品的开发及参与新

标准的制定，泰科电子有限公司始终保持其技术的领先地位，目前在全球所有的布线厂商中，我们能够提供的产品是最全面的，解决

方案也是最完整的。从进入中国市场以来，安普布线已经为政府、金融机构、医疗机构、教育系统、酒店、住宅等多个领域的用户提

供了高性能的综合布线系统。高密度、智能化的最新布线系统产品更是为大型IT企业数据中心布线提供了高性价比的产品及完整的解

决方案，节省了数据中心的空间和资源。

更多详情请浏览，www.tycoelectronics.com;www.ampnetconnect.com

www.ampnetconnect.com.cn

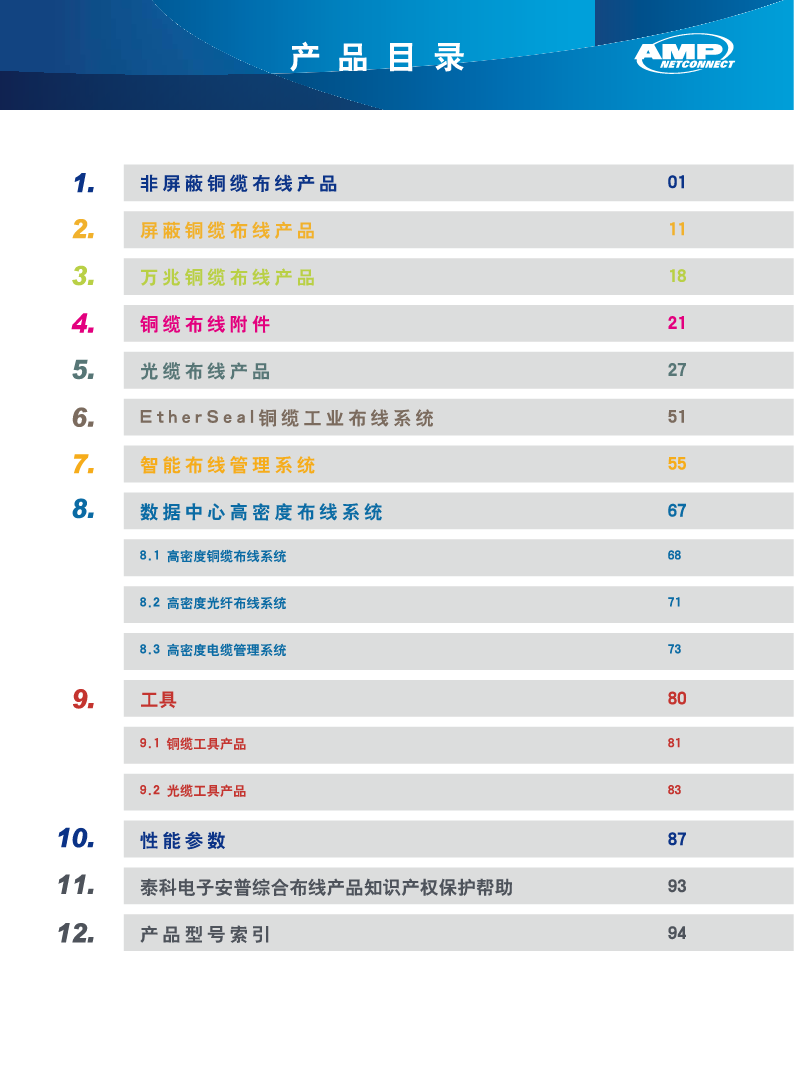

产品目录

1.非屏蔽铜缆布线产品01
2.屏蔽铜缆布线产品11

3.万兆铜缆布线产品18

4.铜缆布线附件21

5.光缆布线产品27

6.EtherSeal铜缆工业布线系统51
7.智能布线管理系统55

8.数据中心高密度布线系统67

8.1高密度铜缆布线系统68

8.2高密度光纤布线系统71

8.3高密度电缆管理系统73

9.工具80

9.1铜缆工具产品81

9.2光缆工具产品83

10.性能参数87

11.泰科电子安普综合布线产品知识产权保护帮助93

12.产品型号索引94

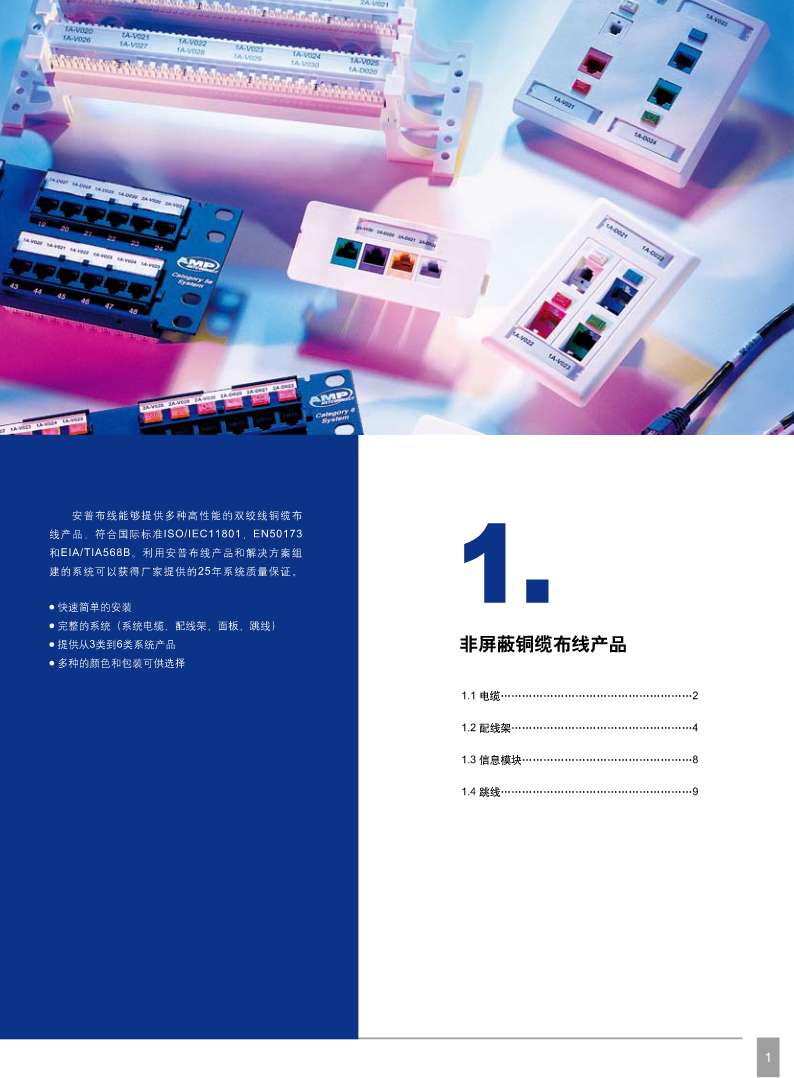

安普布线能够提供多种高性能的双绞线铜缆布
线产品，符合国际标准ISO/IEC11801，EN50173
和EIA/TIA568B。利用安普布线产品和解决方案组
建的系统可以获得厂家提供的25年系统质量保证。

●快速简单的安装

●完整的系统（系统电缆、配线架、面板、跳线）1.
●提供从3类到6类系统产品非屏蔽铜缆布线产品

●多种的颜色和包装可供选择

1.1电缆………………………………………………2

1.2配线架……………………………………………4

1.3信息模块…………………………………………8

1.4跳线………………………………………………9

1
非屏蔽铜缆布线产品包装

非屏蔽电缆的包装

WR=木轴RB=纸箱中带轴PB=纸箱

双绞线电缆的温度范围：

电缆类型状态温度范围
5，5e,6,6E,6A储存-4–140oF（-20-60℃）
运行-4–140oF（-20-60℃）
安装40–140oF（4-60℃）

双绞线电缆标准信息：

TIA/EIAISO/IECANSI/TIA/EIAISO/IEC频率IEEE或TIA/EIA使用的带宽
种类级别标准标准MHz应用线对数Mbps
5D568-A11801:1999100802.5-TokenRing24;16;100
802.3-10BASE-TEthernet210
802.3-100BASE-TEthernet2100
5eD568-B118O1:2002100802.5-TokenRing24;16;100
802.3-10BASE-TEthernet210
802.3-100BASE-TEthernet2100
802.3-1000BASE-TEthernet41000
6E568-B11801:2002250802.5-TokenRing24;16;100
802.3-10BASE-TEthernet210
802.3-100BASE-TEthernet2100
802.3-1000BASE-TEthernet41000
BA-854-1000BASE-TxEthernet41000
6AEA568-B.2-1011801:Ed.2.1500802.5-TokenRing24;16;100
802.3-10BASE-T
