无极灯产品简介.ppt

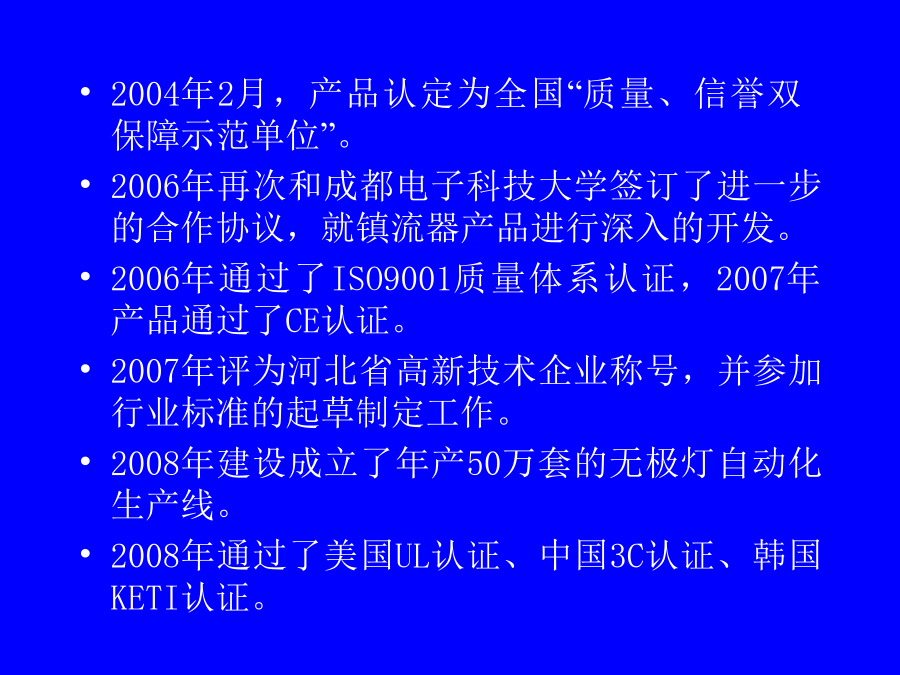

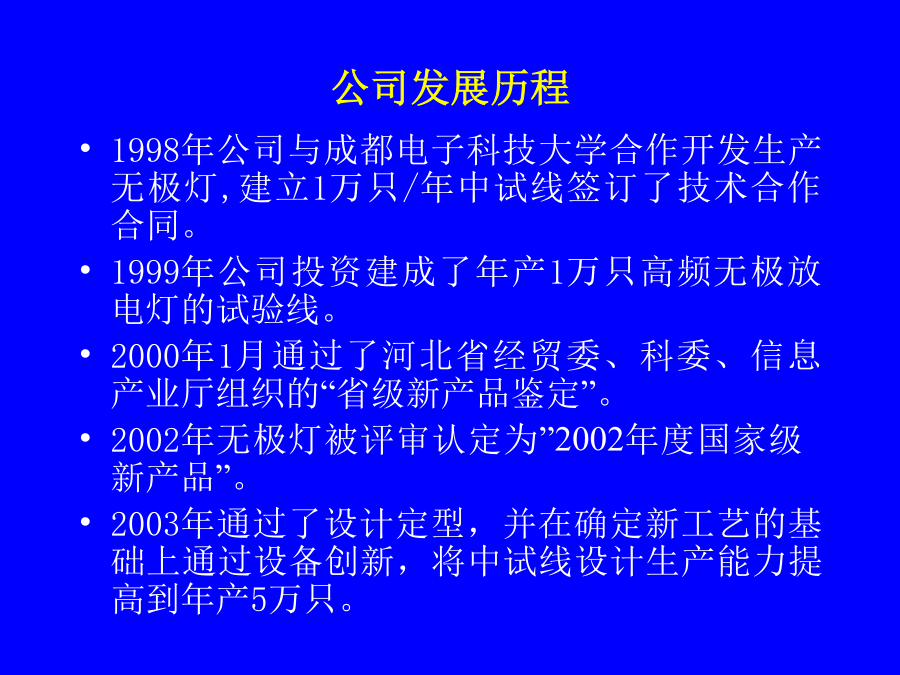

无极灯简介一、公司简介公司发展历程2004年2月，产品认定为全国“质量、信誉双保障示范单位”。
2006年再次和成都电子科技大学签订了进一步的合作协议，就镇流器产品进行深入的开发。
2006年通过了ISO9001质量体系认证，2007年产品通过了CE认证。
2007年评为河北省高新技术企业称号，并参加行业标准的起草制定工作。
2008年建设成立了年产50万套的无极灯自动化生产线。
2008年通过了美国UL认证、中国3C认证、韩国KETI认证。二、无极灯简介无极灯由镇流器、耦合器和涂有三基色荧光粉的灯泡三部分组成。
它的工作原理是：首先把市电转换为直流电，再变换成高频电能，高频电能通过灯泡中心部位的感应线圈（耦合器）产生强磁场，磁场能感应进入灯泡内，使灯泡内气体雪崩电离形成等离子体，等离子体中的受激汞原子在返回基态过程中辐射出254nm的紫外线，灯泡内壁荧光粉受到紫外线照射而转换成可见光。
无极灯：灯泡+耦合器
光源：无极灯+高频发生器（镇流器）
照明器：光源+灯具
2、镇流器工作原理镇流器主要包括整流器、滤波器、APFC校正、振荡器、半桥逆变、保护电路、驱动线圈和电弧的等效电路等组成。
它为耦合器提供一个高频能量来激发和维持灯泡内的气体放电。必须有一个很稳定的振荡源和过滤电路，同时，它还有一个高的功率因数和一个低的谐波含量。高频发生器的输出频率是2.65MHz±10%。
镇流器的功能
1)、产生高压，起辉灯管
2)、灯管起辉后起镇流（限流）作用，使灯管正常稳定地工作。3.无极灯泡的工作原理耦合器是把能量从高频发生器经铝制底座输入灯泡内的器件。它由磁芯、高温线、导热棒、绕线架、底座、过渡件和同轴电缆组成。
磁芯和高温线的作用是产生高频磁场。通过中间的导热棒，线圈产生的多余的热能和放电通过铝制底座传导到外面。底座有两种功能。一是保证灯泡和耦合器的连接；二是把多余的热传给散热片。灯泡主要是一玻璃灯泡，主要由涂有保护膜和三基色荧光粉的泡壳、内管、汞齐、辅助汞齐等以及灯头组成，内部充有低气压汞和惰性缓冲气体。
主汞齐确保在一个较宽的温度范围内保持稳定的光输出。辅助汞齐确保输出快速稳定。
灯泡内充入很低气压的汞蒸气和中等气压的的惰性气体。汞蒸气是灯泡内真正的工作气体，在灯泡放电工作期间，汞蒸气的气压通常维持在大约0.8Pa,这是最有利于产生波长为253.7nm的紫外谐振辐射。

高频电磁场能量通过耦合器的感应线圈以感应方式耦合进灯泡内，产生交变磁场，由于高频频率足够高，放电空间的电子就在它所处的位置来回发生振动，因为电磁能量足够高强，电子虽然移动距离不远，但仍能积蓄足够能量使汞分子发生电离和激发，前者能使放电不断维持下去，后者会造成激发和电离的形成。
当汞原子从激发到高能级状态，返回到基态时，就能辐射出253.7nm紫外光子，这些光子打到涂以三基色稀土荧光粉的玻壳内壁上，就会形成日光色的可见光辐射。无极荧光灯的激发光谱与传统的低气压荧光灯的激发光谱是相一致的。
无极荧光灯的的工作频率为2.65MHz，介于中波和短波频带之间，这是因为一方面在此频率下容易使适当气压值的汞蒸气和惰性气体产生放电，无极荧光灯的工作状态接近最佳值，另一方面在频率下的电磁辐射性还不很严重，而且在此频率附近有一较为宽裕的电磁兼容份额，使制灯时比较容易满足电磁兼容要求。由于没有电极，理论上无极荧光灯的寿命是无限的，但由于受制于荧光粉的光维持特性和积聚的灰尘对光输出的影响，通常灯寿命的结束是由于电路毁坏而引起的，如果各元器件的工作温度能保持得足够低，则系统的的长寿命是可以保证的。
85W无极灯能量分配：光14.5W；镇流器8.5W；铜棒导热14W灯的对流辐射48W项目4.无极灯的产品特点5.目前无极灯种类产品种类
6、无极灯应用场所二.无极灯的行业地位2.宝石无极灯在行业内的位置3、与传统工程照明光源的对比4、与LED灯的对比序号2---创新技术3、设备创新四、照明术语4.2光效：光源将电能转化为可见光的效率，即光源消耗每一瓦电能所发出的光，数值越高表示光源的效率越高。从经济（能效）方面考虑，光效是一个重要的参数。单位：流明/瓦lm/w）。
如85W无极灯的光能量为5100Lm，则其光效为5100Lm/85W=60lm/W
4.3照度：单位被照面上接收到的光通量称为照度。如果每平方米被照面上接收到的光通量为1（lm），则照度为1(lx)。单位：勒克斯（lx）。
1勒克斯（lx）相当于每平方米被照面上光通量为1流明（lm）时的照度。夏季阳光强烈的中午地面照度约5000lx，冬天晴天时地面照度约2000lx，晴朗的月夜地面照度约0.2lx。4.4亮度：光源在该方向上的单位投影面中单位立体角内发射的光通量，
单位：坎德拉cd/m2,即每平方米光强为1坎德拉，
太阳的亮度为2×1
