110备投标准化说明书10.pdf

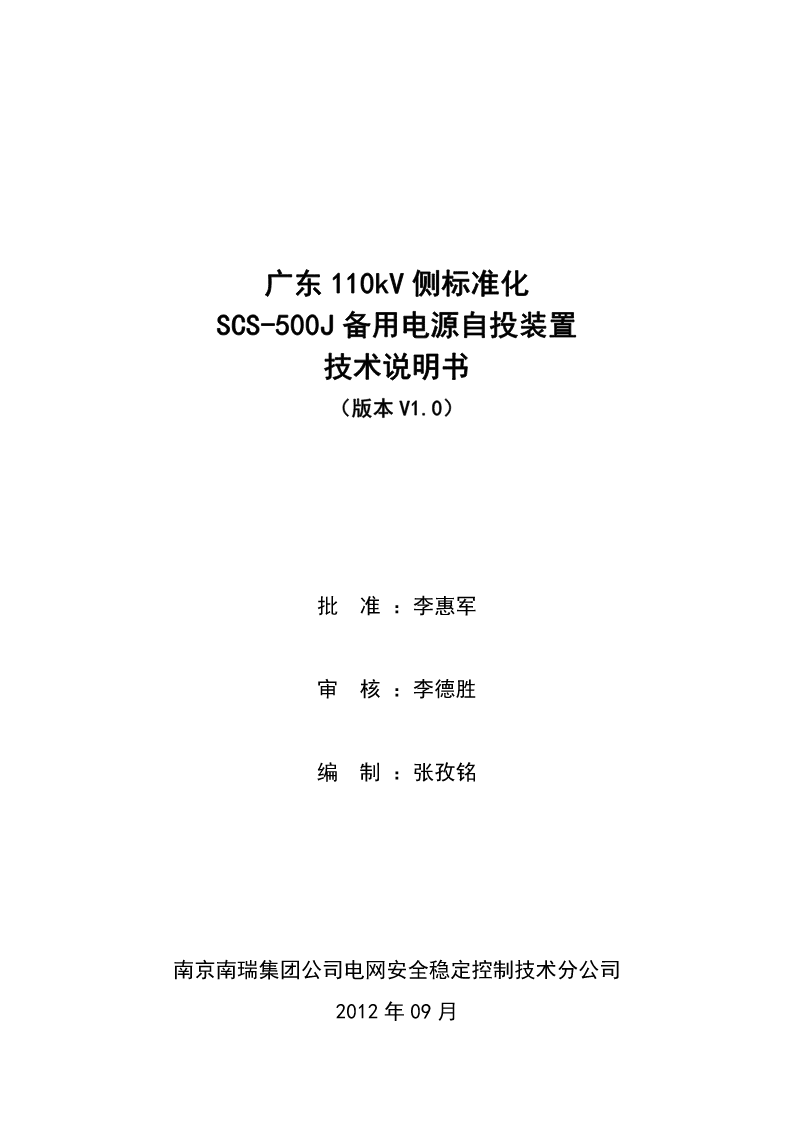

广东110kV侧标准化
SCS-500J备用电源自投装置
技术说明书
（版本V1.0）

批准：李惠军

审核：李德胜

编制：张孜铭

南京南瑞集团公司电网安全稳定控制技术分公司
2012年09月

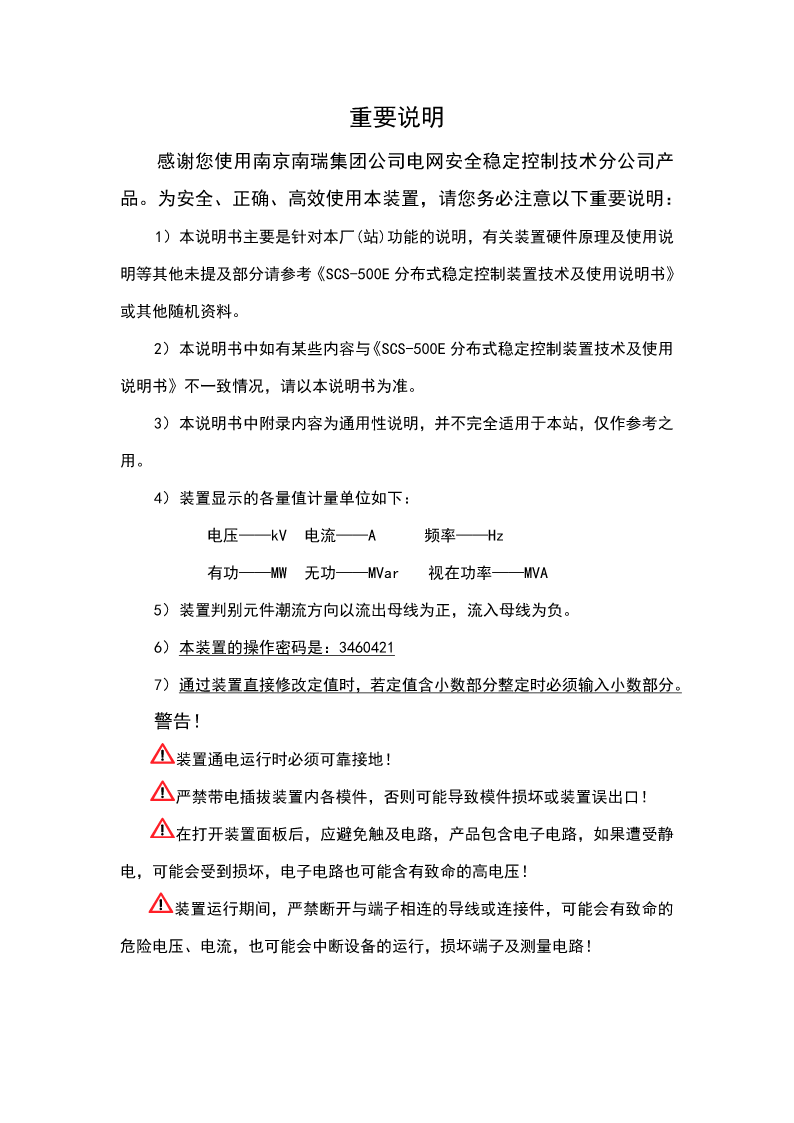

重要说明

感谢您使用南京南瑞集团公司电网安全稳定控制技术分公司产
品。为安全、正确、高效使用本装置，请您务必注意以下重要说明：

1）本说明书主要是针对本厂(站)功能的说明，有关装置硬件原理及使用说

明等其他未提及部分请参考《SCS-500E分布式稳定控制装置技术及使用说明书》

或其他随机资料。

2）本说明书中如有某些内容与《SCS-500E分布式稳定控制装置技术及使用

说明书》不一致情况，请以本说明书为准。

3）本说明书中附录内容为通用性说明，并不完全适用于本站，仅作参考之

用。

4）装置显示的各量值计量单位如下：

电压——kV电流——A频率——Hz

有功——MW无功——MVar视在功率——MVA

5）装置判别元件潮流方向以流出母线为正，流入母线为负。

6）本装置的操作密码是：3460421

7）通过装置直接修改定值时，若定值含小数部分整定时必须输入小数部分。
警告！

装置通电运行时必须可靠接地！

严禁带电插拔装置内各模件，否则可能导致模件损坏或装置误出口！

在打开装置面板后，应避免触及电路，产品包含电子电路，如果遭受静

电，可能会受到损坏，电子电路也可能含有致命的高电压！

装置运行期间，严禁断开与端子相连的导线或连接件，可能会有致命的

危险电压、电流，也可能会中断设备的运行，损坏端子及测量电路！

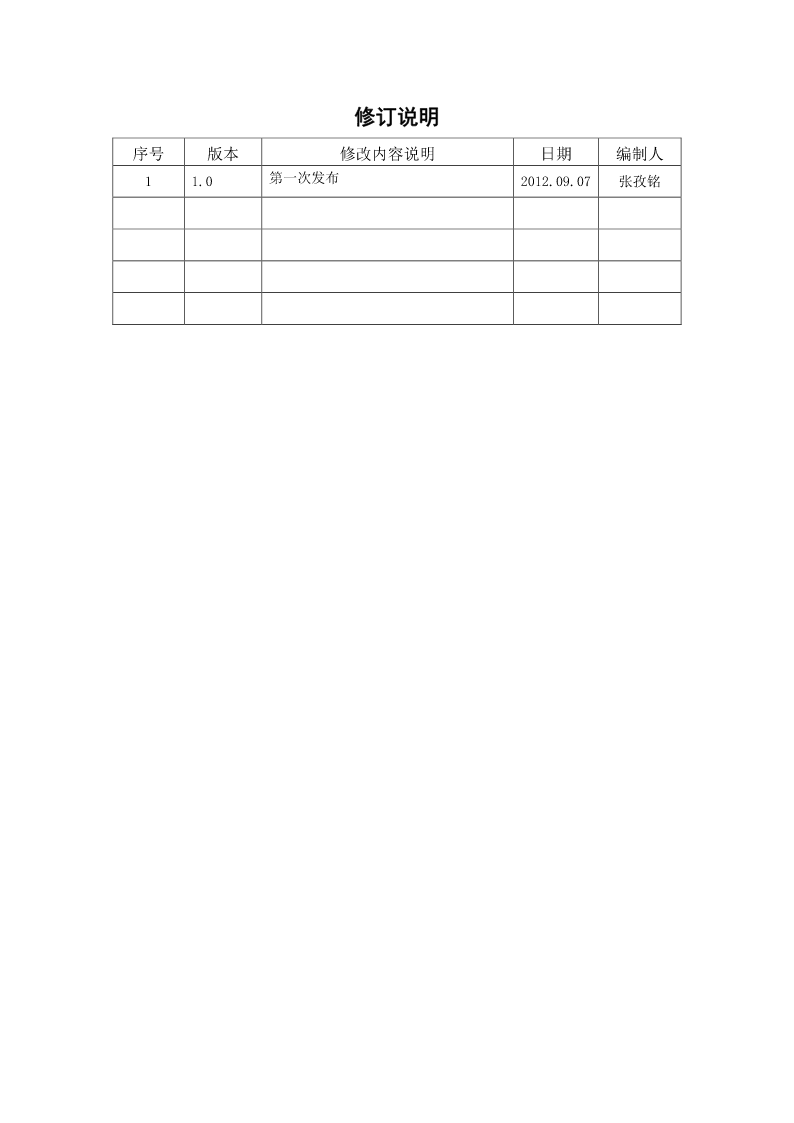

修订说明

序号版本修改内容说明日期编制人
11.0第一次发布2012.09.07张孜铭

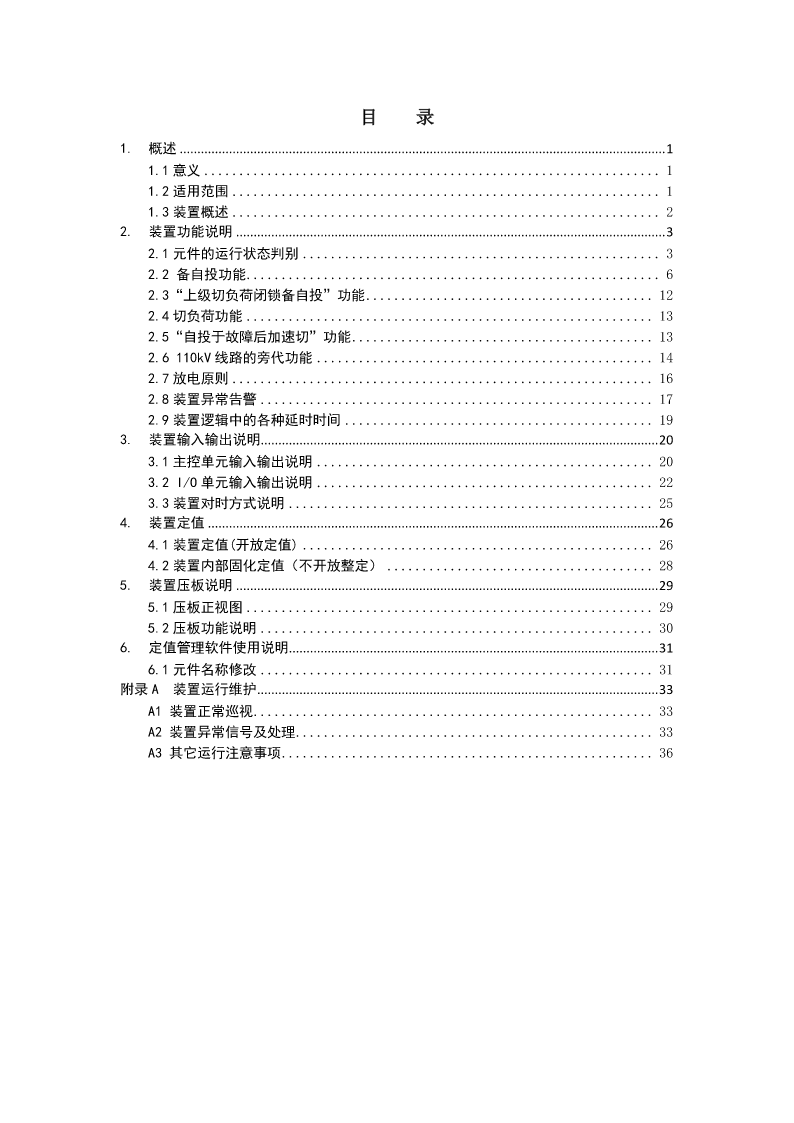

目录

1.概述..........................................................................................................................................1
1.1意义.................................................................1
1.2适用范围.............................................................1
1.3装置概述.............................................................2
2.装置功能说明..........................................................................................................................3
2.1元件的运行状态判别...................................................3
2.2备自投功能...........................................................6
2.3“上级切负荷闭锁备自投”功能.........................................12
2.4切负荷功能..........................................................13
2.5“自投于故障后加速切”功能...........................................13
2.6110kV线路的旁代功能................................................14
2.7放电原则............................................................16
2.8装置异常告警........................................................17
2.9装置逻辑中的各种延时时间............................................19
3.装置输入输出说明.................................................................................................................20
3.1主控单元输入输出说明............
