CDMA2000－1X呼叫流程

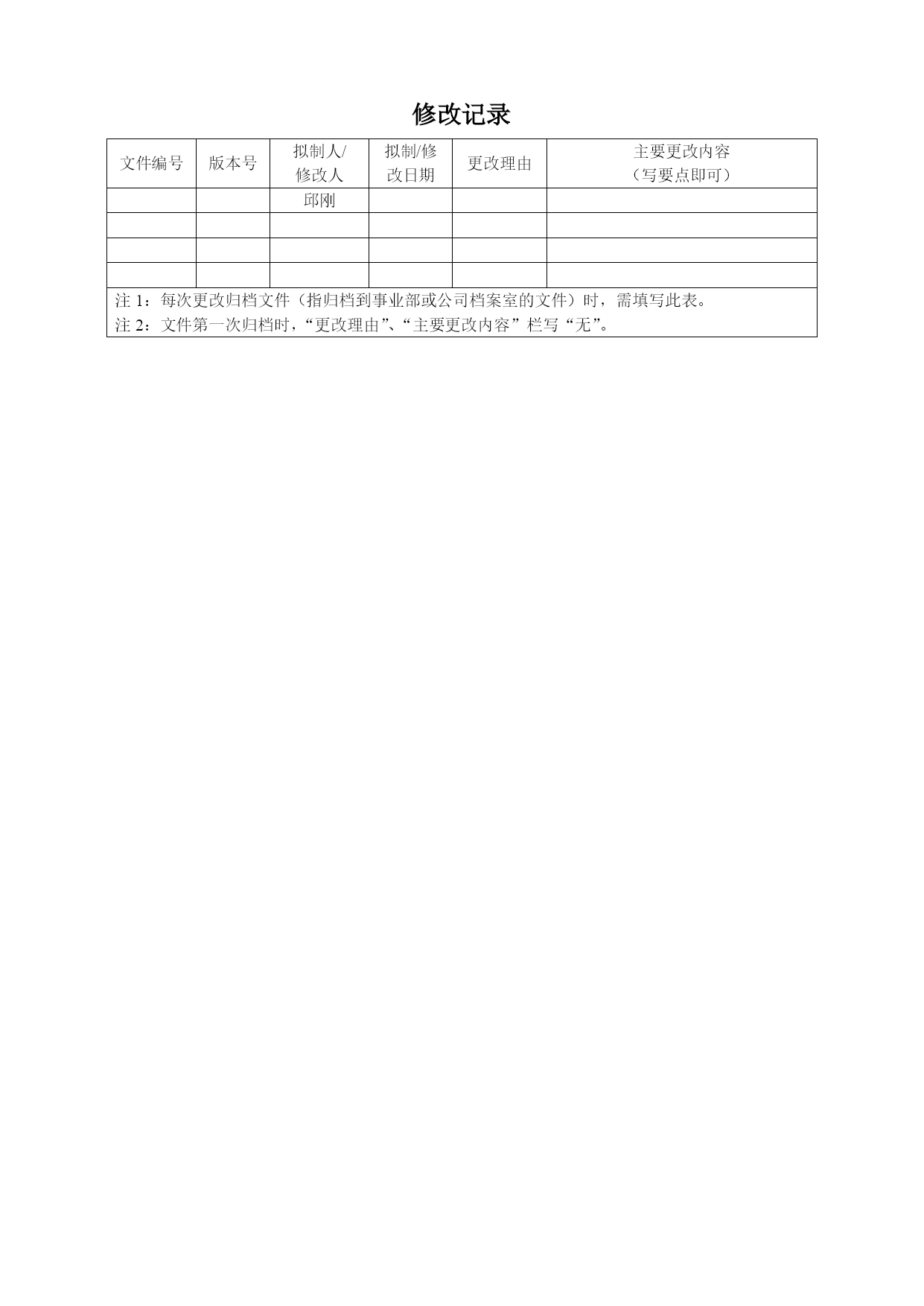

修改记录
文件编号版本号拟制人/
修改人拟制/修改日期更改理由主要更改内容
（写要点即可）邱刚注1：每次更改归档文件（指归档到事业部或公司档案室的文件）时，需填写此表。

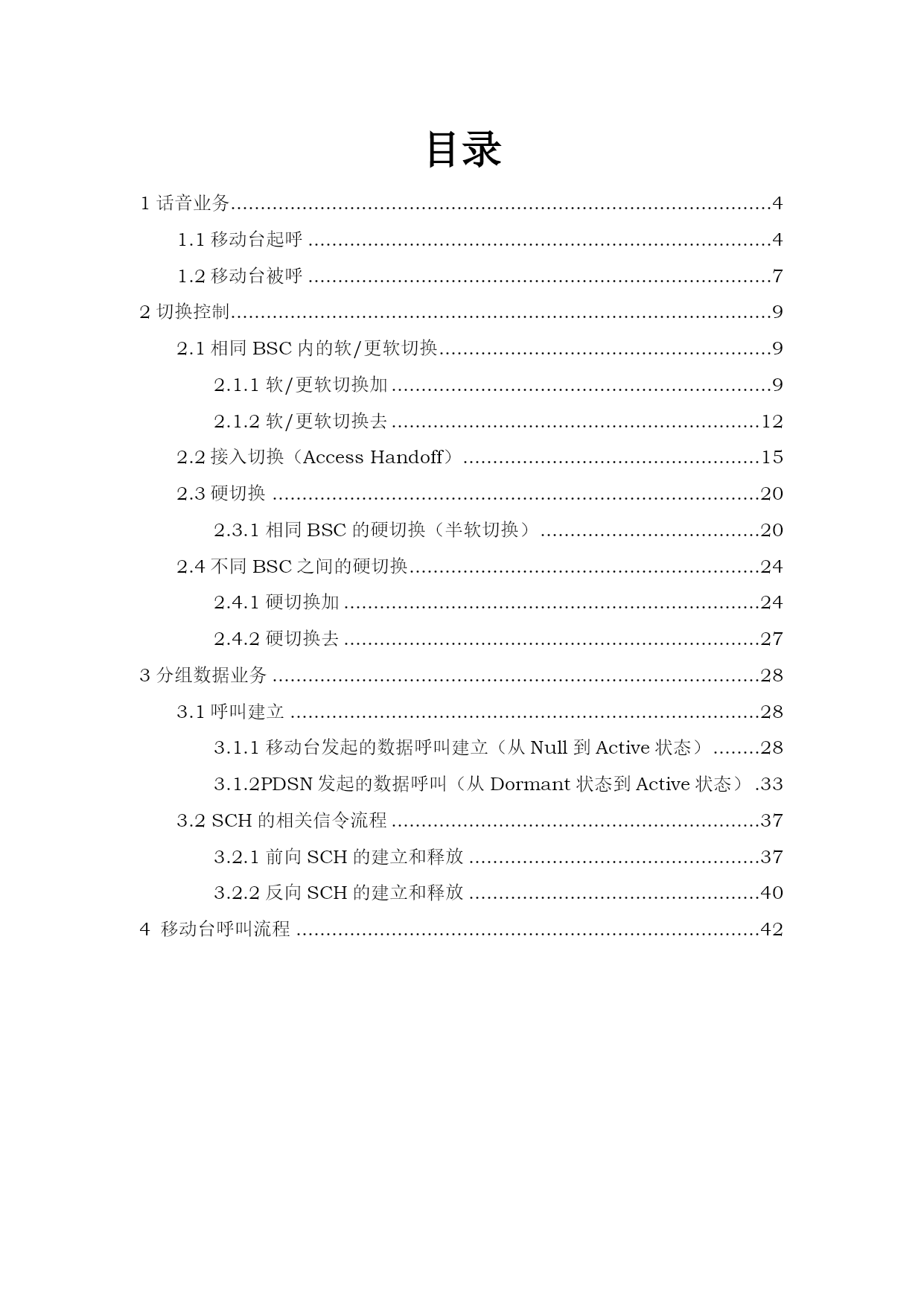

注2：文件第一次归档时，“更改理由”、“主要更改内容”栏写“无”。目录
TOC\o"1-3"\h\zHYPERLINK\l"_Toc82491757"1话音业务 PAGEREF_Toc82491757\h4
HYPERLINK\l"_Toc82491758"1.1移动台起呼 PAGEREF_Toc82491758\h4
HYPERLINK\l"_Toc82491759"1.2移动台被呼 PAGEREF_Toc82491759\h7
HYPERLINK\l"_Toc82491760"2切换控制 PAGEREF_Toc82491760\h9
HYPERLINK\l"_Toc82491761"2.1相同BSC内的软/更软切换 PAGEREF_Toc82491761\h9
HYPERLINK\l"_Toc82491762"2.1.1软/更软切换加 PAGEREF_Toc82491762\h9
HYPERLINK\l"_Toc82491763"2.1.2软/更软切换去 PAGEREF_Toc82491763\h12
HYPERLINK\l"_Toc82491764"2.2接入切换（AccessHandoff） PAGEREF_Toc82491764\h15
HYPERLINK\l"_Toc82491765"2.3硬切换 PAGEREF_Toc82491765\h20
HYPERLINK\l"_Toc82491766"2.3.1相同BSC的硬切换（半软切换） PAGEREF_Toc82491766\h20
HYPERLINK\l"_Toc82491767"2.4不同BSC之间的硬切换 PAGEREF_Toc82491767\h24
HYPERLINK\l"_Toc82491768"2.4.1硬切换加 PAGEREF_Toc82491768\h24
HYPERLINK\l"_Toc82491769"2.4.2硬切换去 PAGEREF_Toc82491769\h27
HYPERLINK\l"_Toc82491770"3分组数据业务 PAGEREF_Toc82491770\h28
HYPERLINK\l"_Toc82491771"3.1呼叫建立 PAGEREF_Toc82491771\h28
HYPERLINK\l"_Toc82491772"3.1.1移动台发起的数据呼叫建立（从Null到Active状态） PAGEREF_Toc82491772\h28
HYPERLINK\l"_Toc82491773"3.1.2PDSN发起的数据呼叫（从Dormant状态到Active状态） PAGEREF_Toc82491773\h33
HYPERLINK\l"_Toc82491774"3.2SCH的相关信令流程 PAGEREF_Toc82491774\h37
HYPERLINK\l"_Toc82491775"3.2.1前向SCH的建立和释放 PAGEREF_Toc82491775\h37
HYPERLINK\l"_Toc82491776"3.2.2反向SCH的建立和释放 PAGEREF_Toc82491776\h40
HYPERLINK\l"_Toc82491777"4移动台呼叫流程 PAGEREF_Toc82491777\h42
1话音业务
1.1移动台起呼

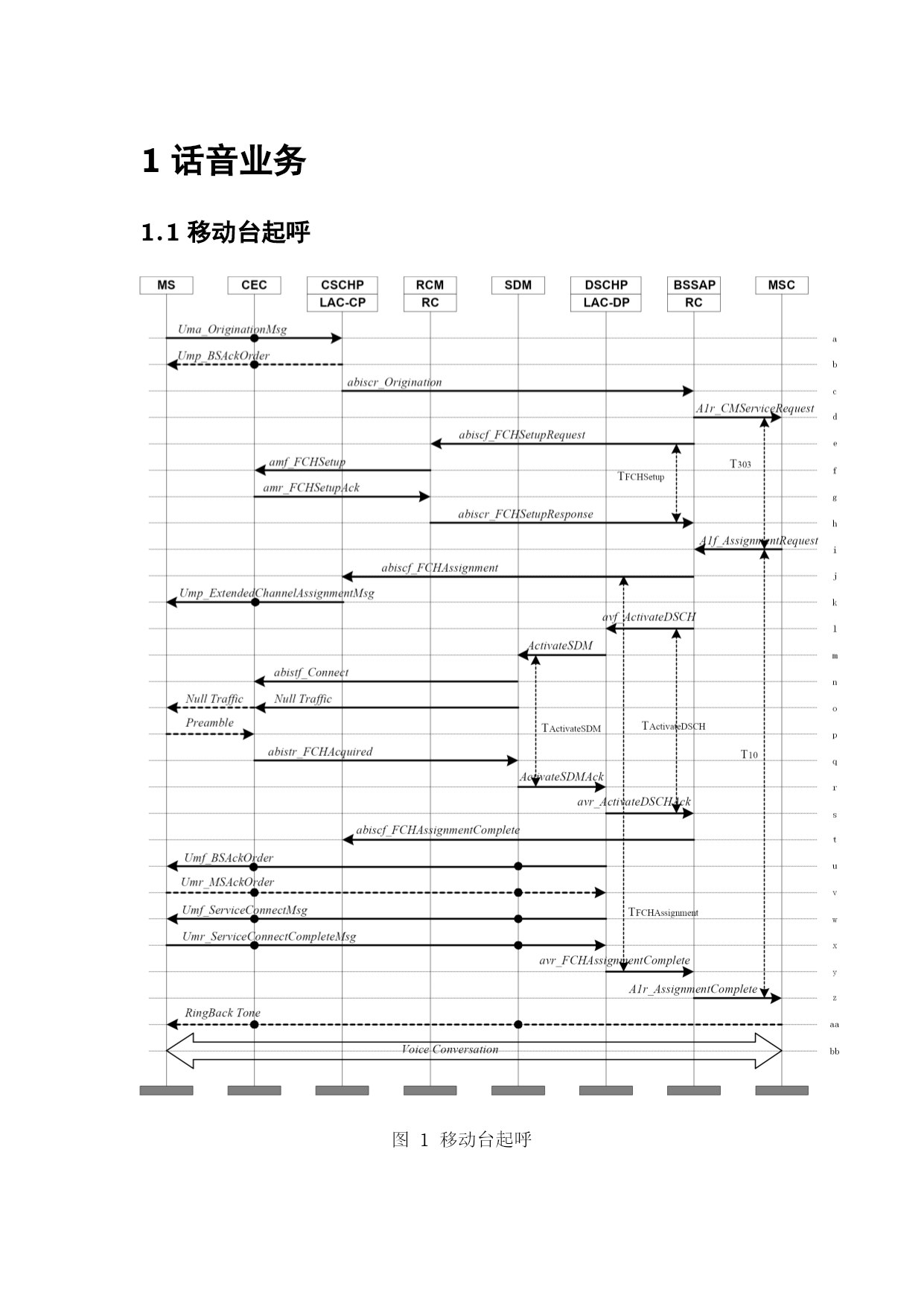

图1移动台起呼

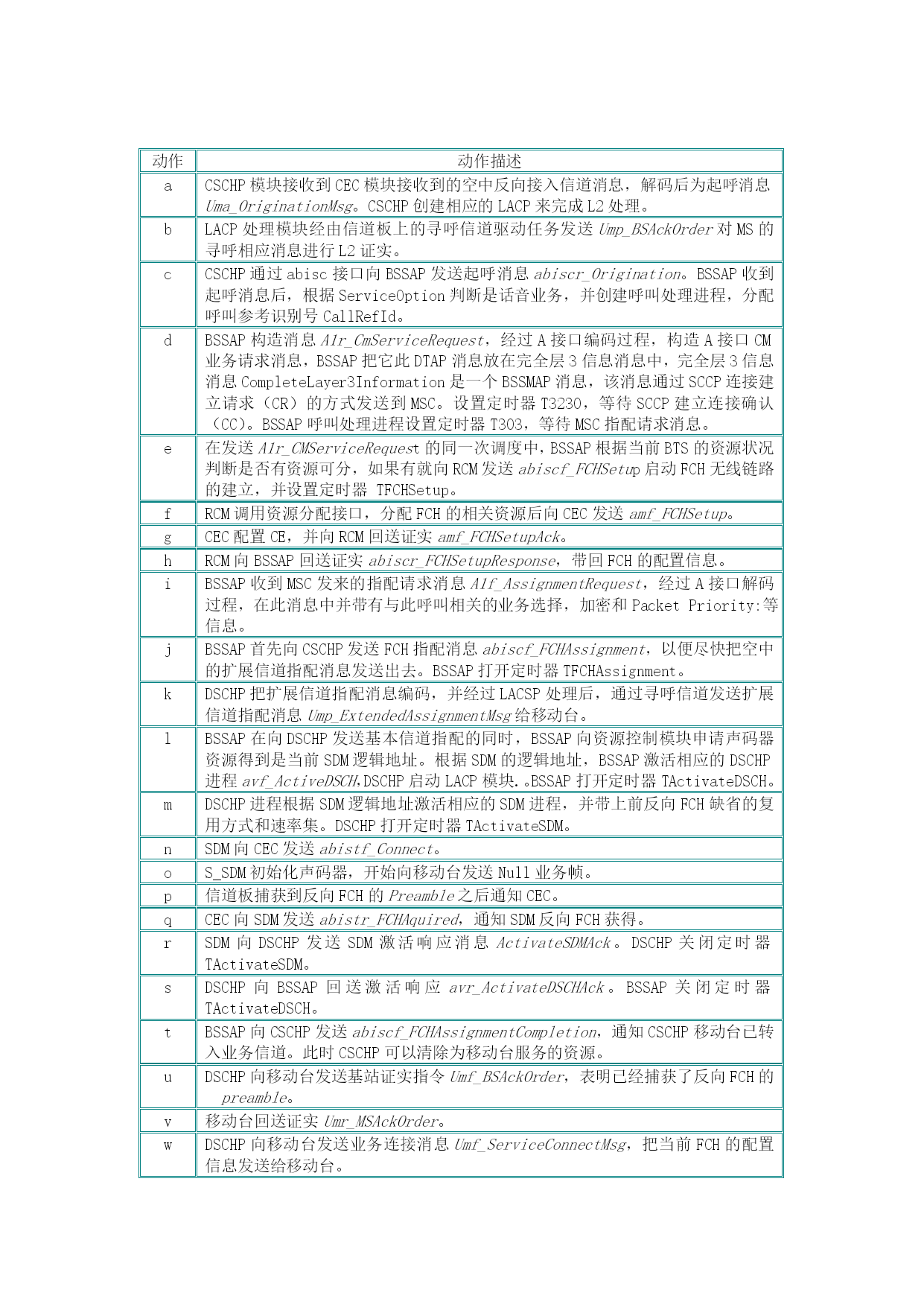

动作动作描述aCSCHP模块接收到CEC模块接收到的空中反向接入信道消息，解码后为起呼消息Uma_OriginationMsg。CSCHP创建相应的LACP来完成L2处理。bLACP处理模块经由信道板上的寻呼信道驱动任务发送Ump_BSAckOrder对MS的寻呼相应消息进行L2证实。cCSCHP通过abisc接口向BSSAP发送起呼消息abiscr_Origination。BSSAP收到起呼消息后，根据ServiceOption判断是话音业务，并创建呼叫处理进程，分配呼叫参考识别号CallRefId。dBSSAP构造消息A1r_CmServiceRequest，经过A接口编码过程，构造A接口CM业务请求消息，BSSAP把它此DTAP消息放在完全层3信息消息中，完全层3信息消息CompleteLayer3Informa
