项目五：自动计数器电路维修
项目的提出：
在生产生活中，经常要用到计数器，如：自动统计产品数量，显示时间等，那么当电路出故障时我们如何维修？

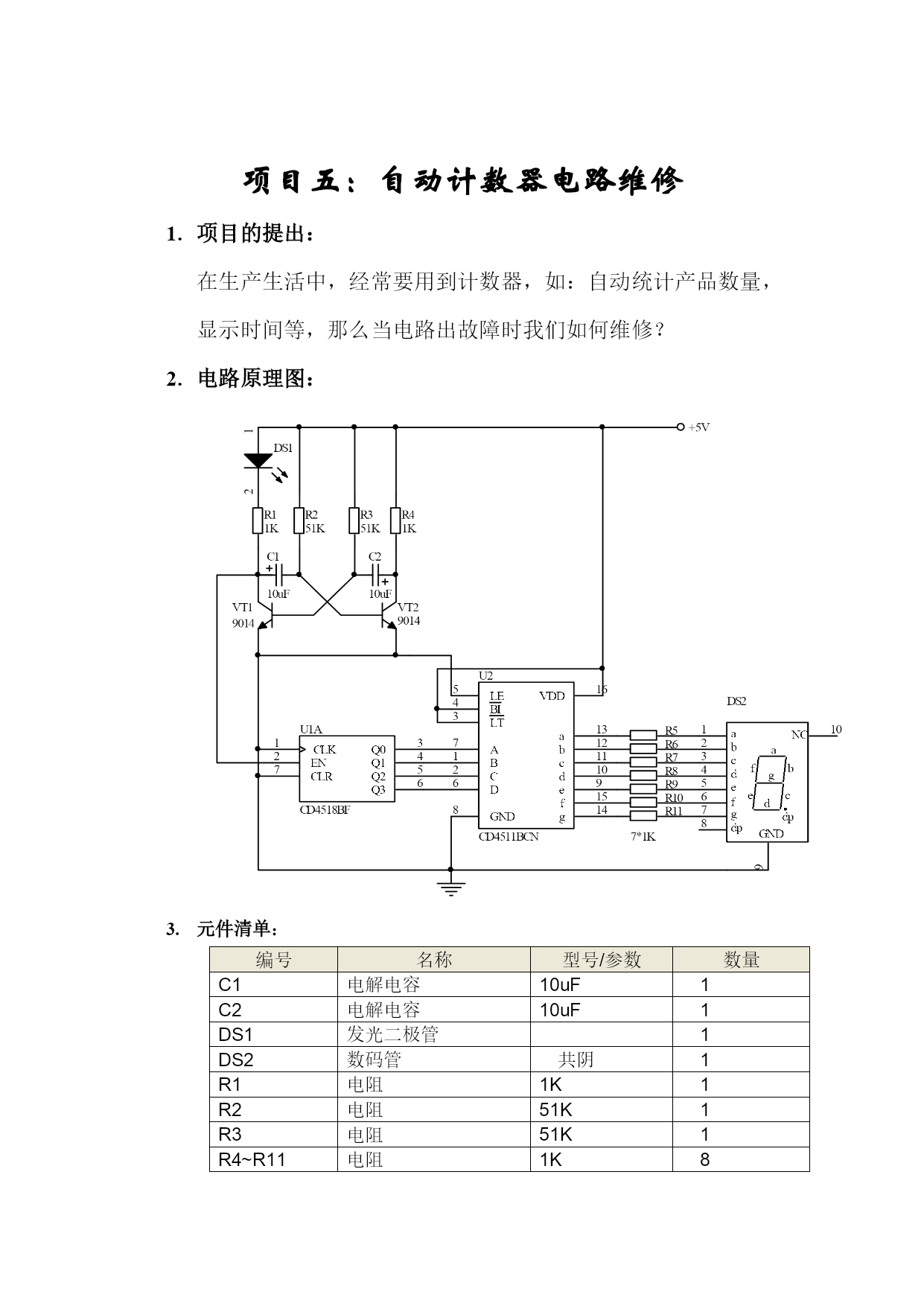

电路原理图：

元件清单：
编号名称型号/参数数量C1电解电容10uF1C2电解电容10uF1DS1发光二极管1DS2数码管共阴1R1电阻1K1R2电阻51K1R3电阻51K1R4~R11电阻1K8U1集成电路CD4518BF1U2集成电路CD4511BCN1VT1NPN90141VT2NPN90141

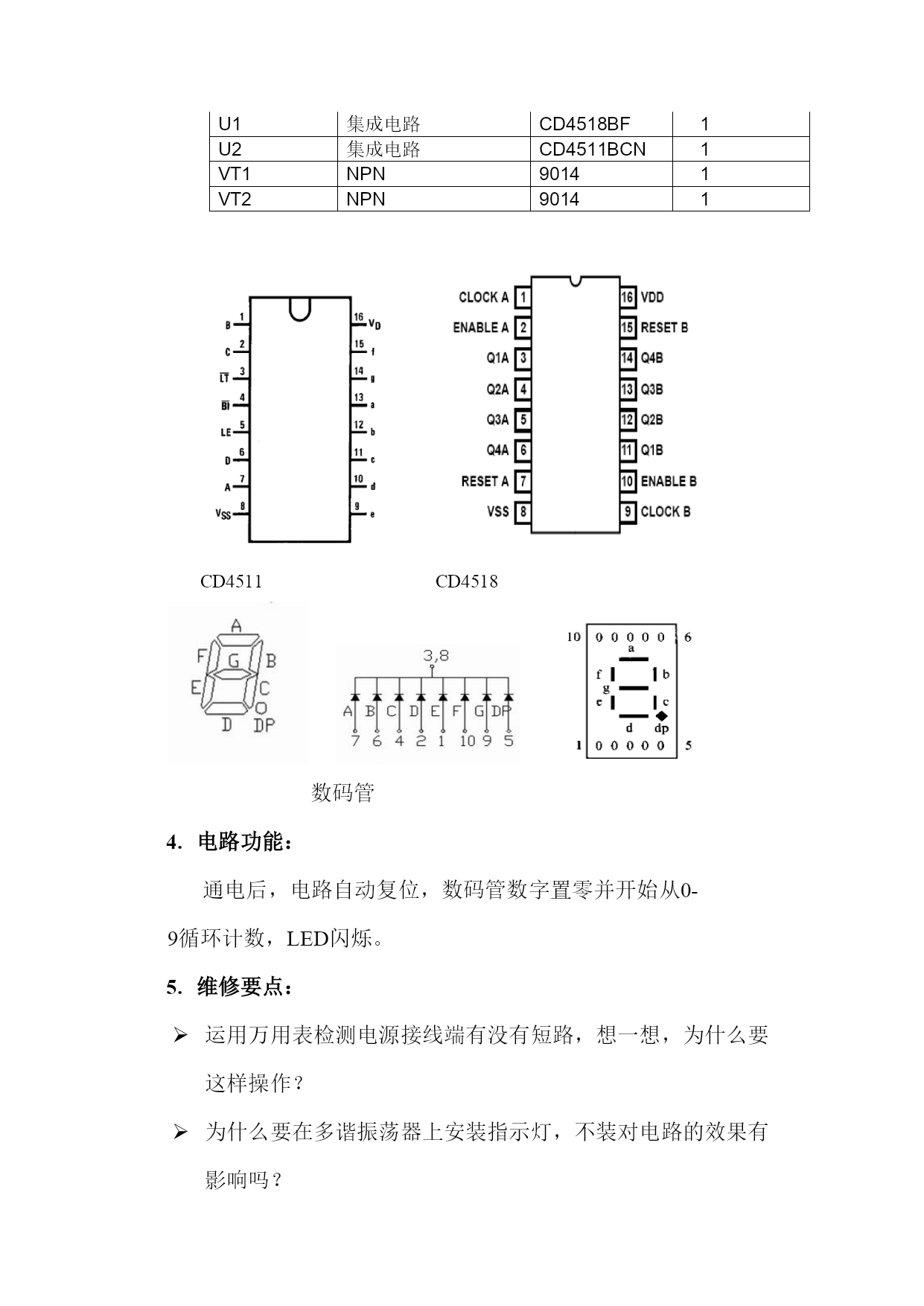

CD4511CD4518

数码管
电路功能：
通电后，电路自动复位，数码管数字置零并开始从0-9循环计数，LED闪烁。
维修要点：
运用万用表检测电源接线端有没有短路，想一想，为什么要这样操作？
为什么要在多谐振荡器上安装指示灯，不装对电路的效果有影响吗？

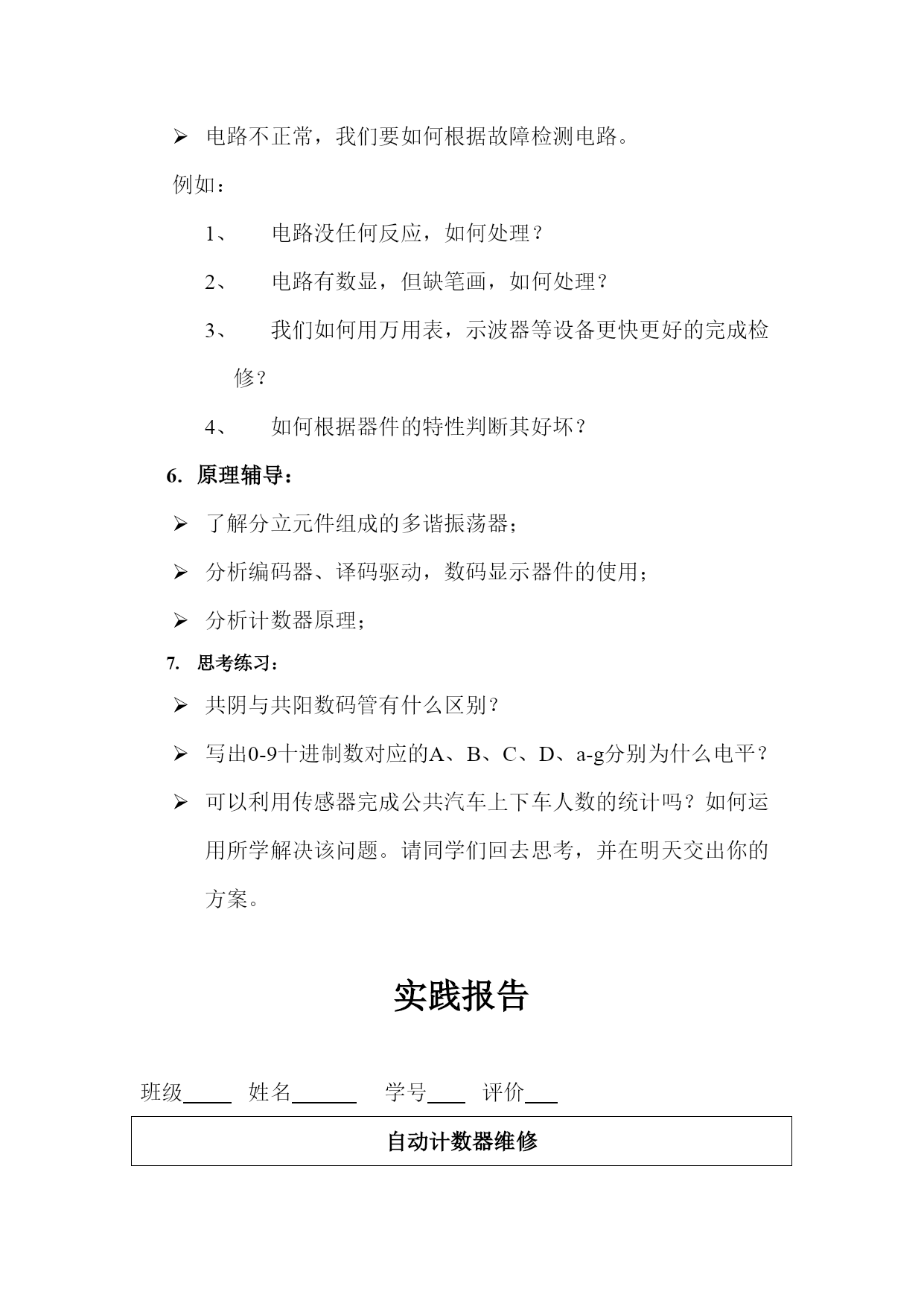

电路不正常，我们要如何根据故障检测电路。
例如：
电路没任何反应，如何处理？
电路有数显，但缺笔画，如何处理？
我们如何用万用表，示波器等设备更快更好的完成检修？
如何根据器件的特性判断其好坏？
原理辅导：
了解分立元件组成的多谐振荡器；
分析编码器、译码驱动，数码显示器件的使用；
分析计数器原理；
思考练习：
共阴与共阳数码管有什么区别？
写出0-9十进制数对应的A、B、C、D、a-g分别为什么电平？
可以利用传感器完成公共汽车上下车人数的统计吗？如何运用所学解决该问题。请同学们回去思考，并在明天交出你的方案。

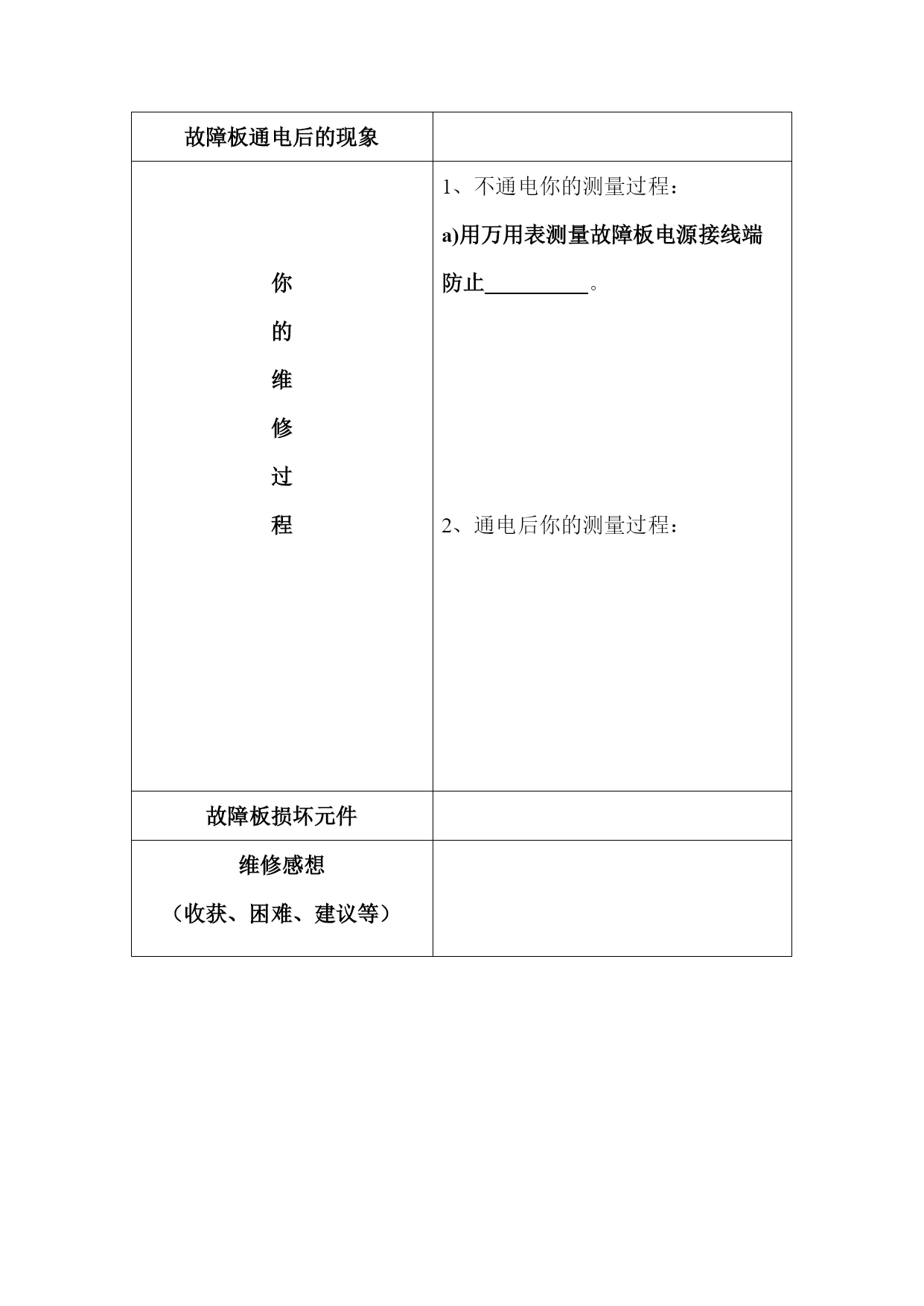

实践报告

班级姓名学号评价
自动计数器维修故障板通电后的现象

你
的
维
修
过
程

1、不通电你的测量过程：
a)用万用表测量故障板电源接线端防止。

2、通电后你的测量过程：

故障板损坏元件维修感想
（收获、困难、建议等）
