电力电子技术考前模拟题

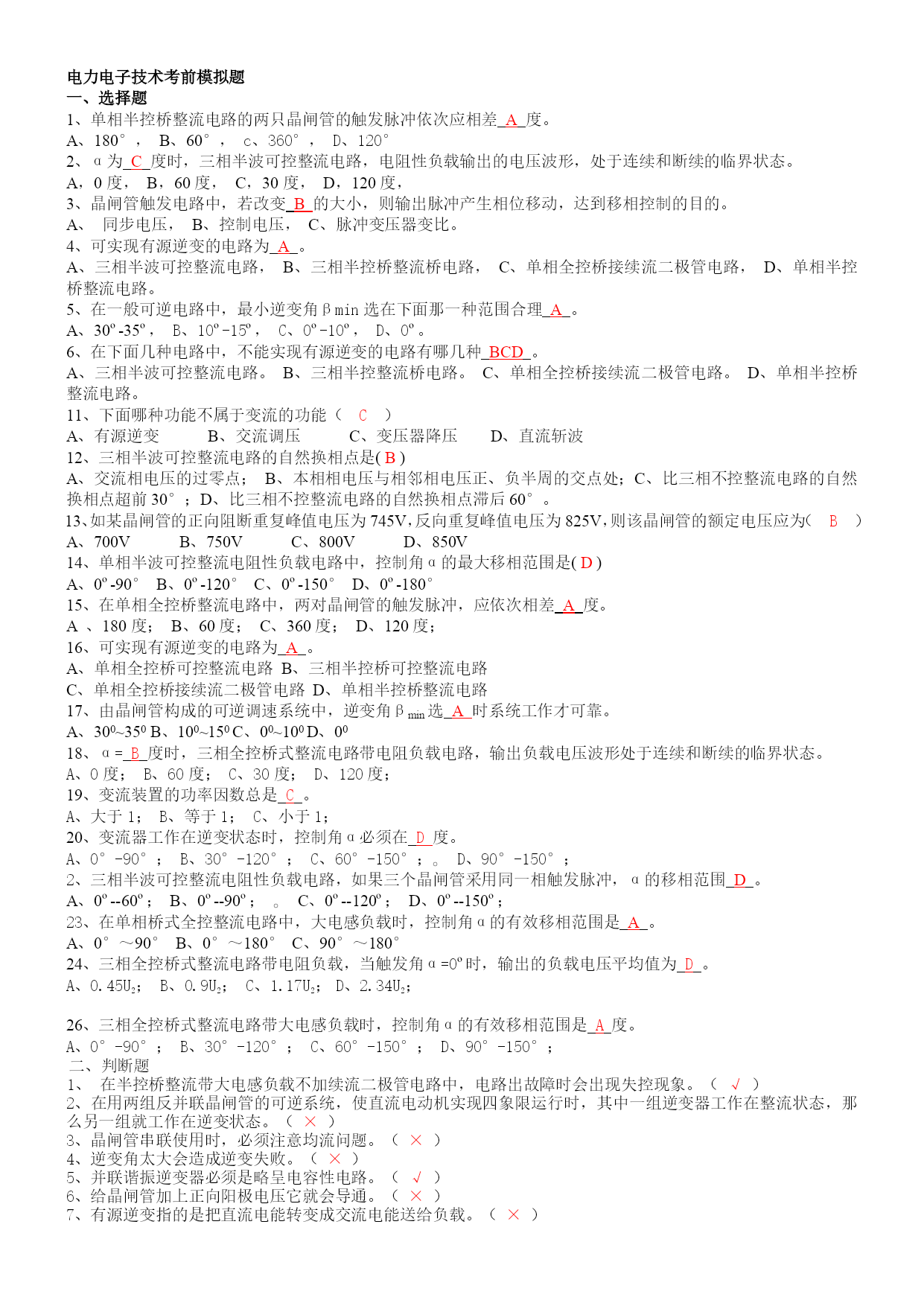

一、选择题
1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。
A、180°，B、60°，c、360°，D、120°
2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A，0度，B，60度，C，30度，D，120度，
3、晶闸管触发电路中，若改变B的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压，B、控制电压，C、脉冲变压器变比。
4、可实现有源逆变的电路为A。
A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。
5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理A。
A、30º-35º，B、10º-15º，C、0º-10º，D、0º。
6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD。
A、三相半波可控整流电路。B、三相半控整流桥电路。C、单相全控桥接续流二极管电路。D、单相半控桥整流电路。
11、下面哪种功能不属于变流的功能（C）
A、有源逆变B、交流调压C、变压器降压D、直流斩波
12、三相半波可控整流电路的自然换相点是(B)
A、交流相电压的过零点；B、本相相电压与相邻相电压正、负半周的交点处；C、比三相不控整流电路的自然换相点超前30°；D、比三相不控整流电路的自然换相点滞后60°。
13、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（B）
A、700VB、750VC、800VD、850V
14、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是(D)
A、0º-90°B、0º-120°C、0º-150°D、0º-180°
15、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差A度。
A、180度；B、60度；C、360度；D、120度；
16、可实现有源逆变的电路为A。
A、单相全控桥可控整流电路B、三相半控桥可控整流电路
C、单相全控桥接续流二极管电路D、单相半控桥整流电路
17、由晶闸管构成的可逆调速系统中，逆变角βmin选A时系统工作才可靠。
A、300~350B、100~150C、00~100D、00
18、α=B度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。
A、0度；B、60度；C、30度；D、120度；
19、变流装置的功率因数总是C。
A、大于1；B、等于1；C、小于1；
20、变流器工作在逆变状态时，控制角α必须在D度。
A、0°-90°；B、30°-120°；C、60°-150°；。D、90°-150°；
2、三相半波可控整流电阻性负载电路，如果三个晶闸管采用同一相触发脉冲，α的移相范围D。
A、0º--60º；B、0º--90º；。C、0º--120º；D、0º--150º；
23、在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是A。
A、0°～90°B、0°～180°C、90°～180°
24、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为D。
A、0.45U2；B、0.9U2；C、1.17U2；D、2.34U2；

26、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是A度。
A、0°-90°；B、30°-120°；C、60°-150°；D、90°-150°；

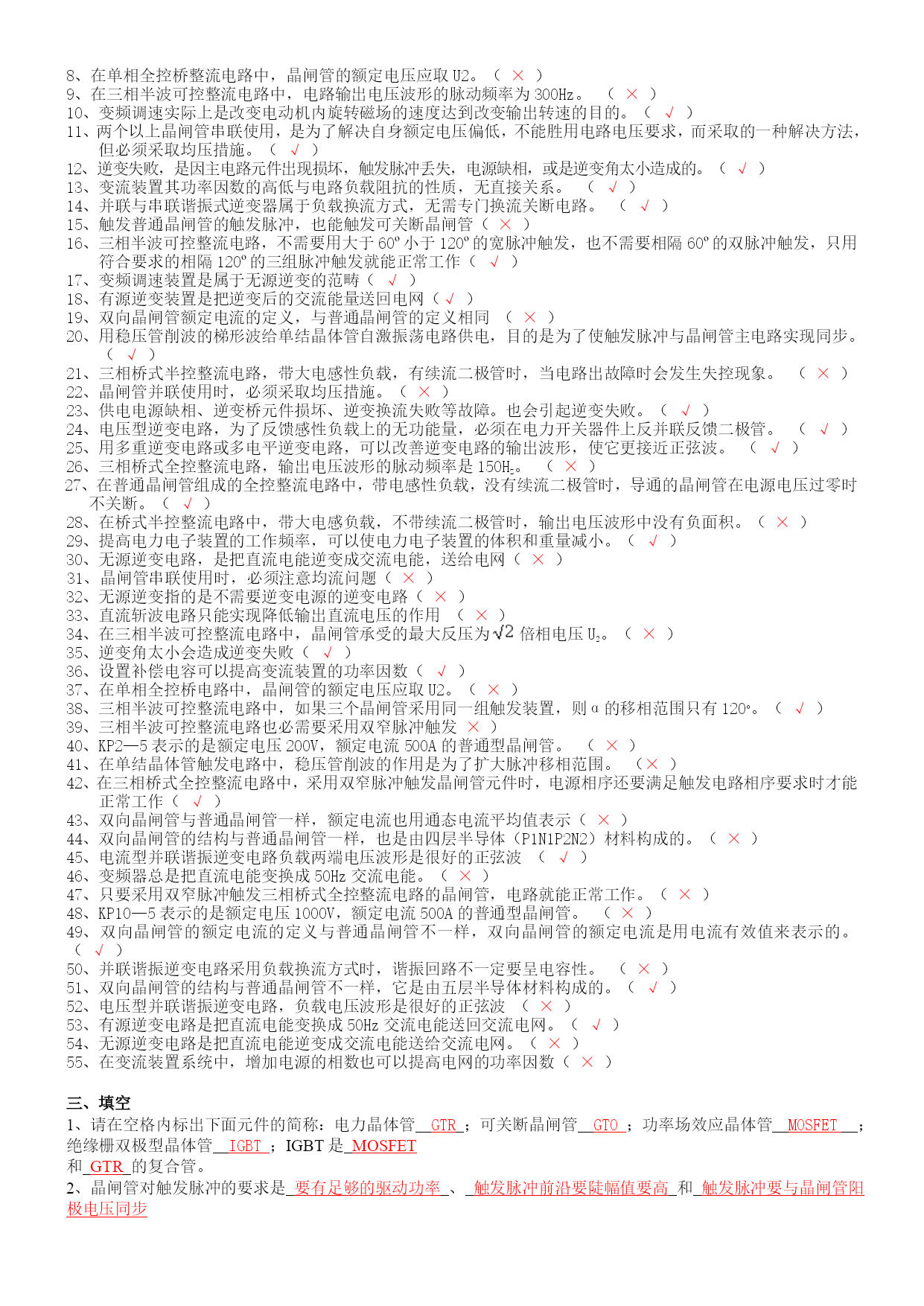

二、判断题
1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。（√）
2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。（×）
3、晶闸管串联使用时，必须注意均流问题。（×）
4、逆变角太大会造成逆变失败。（×）
5、并联谐振逆变器必须是略呈电容性电路。（√）
6、给晶闸管加上正向阳极电压它就会导通。（×）
7、有源逆变指的是把直流电能转变成交流电能送给负载。（×）
8、在单相全控桥整流电路中，晶闸管的额定电压应取U2。（×）
9、在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hz。（×）
10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。（√）
11、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。（√）
12、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。（√）
13、变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。（√）
14、并联与串联谐振式逆变器属于负载换流方式，无需专门换流关断电路。（√）
15、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管（×
