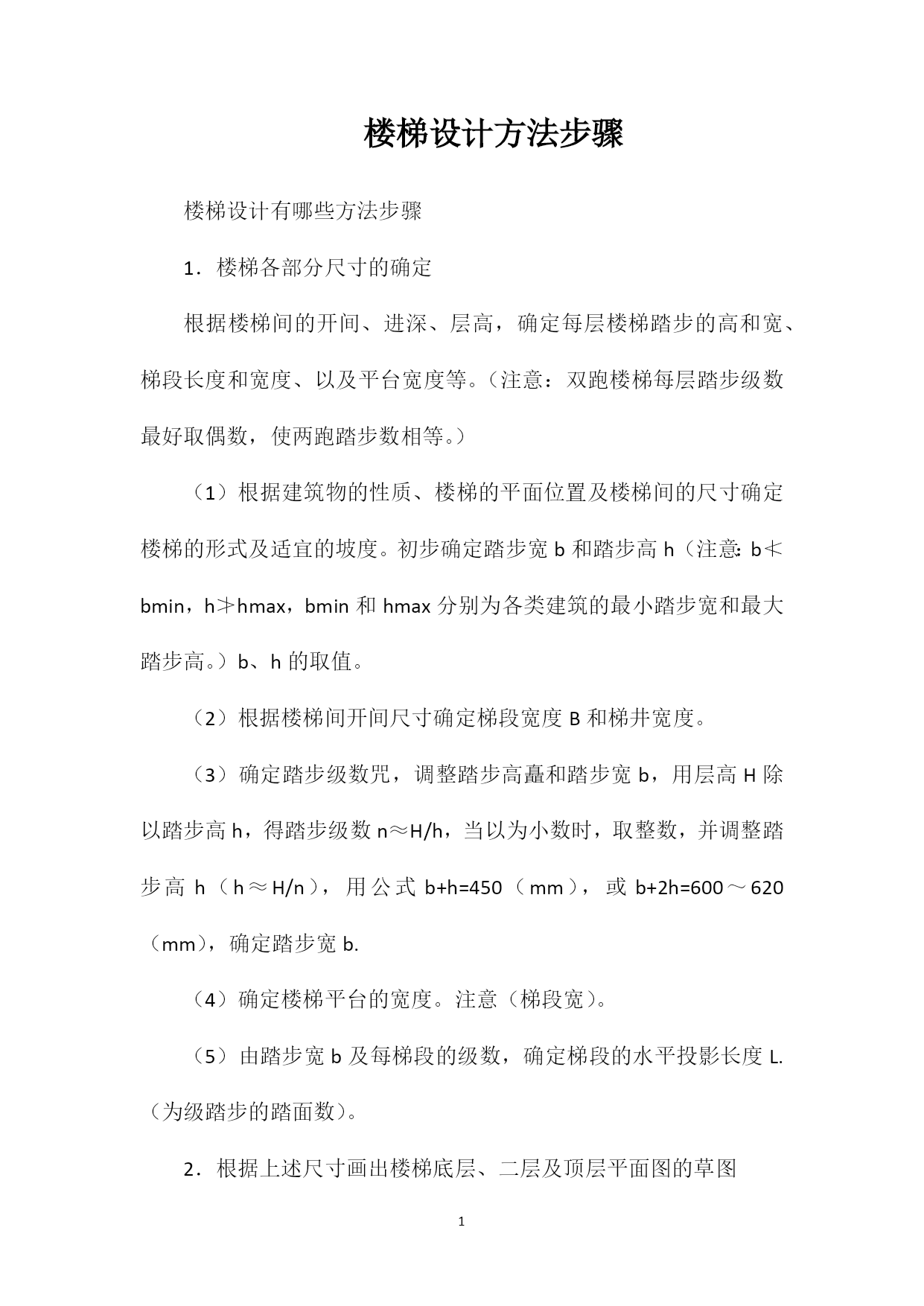

楼梯设计方法步骤
楼梯设计有哪些方法步骤
1．楼梯各部分尺寸的确定
根据楼梯间的开间、进深、层高，确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。（注意：双跑楼梯每层踏步级数最好取偶数，使两跑踏步数相等。）
（1）根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。初步确定踏步宽b和踏步高h（注意：b≮bmin，h≯hmax，bmin和hmax分别为各类建筑的最小踏步宽和最大踏步高。）b、h的取值。
（2）根据楼梯间开间尺寸确定梯段宽度B和梯井宽度。
（3）确定踏步级数咒，调整踏步高矗和踏步宽b，用层高H除以踏步高h，得踏步级数n≈H/h，当以为小数时，取整数，并调整踏步高h（h≈H/n），用公式b+h=450（mm），或b+2h=600～620（mm），确定踏步宽b.
（4）确定楼梯平台的宽度。注意（梯段宽）。
（5）由踏步宽b及每梯段的级数，确定梯段的水平投影长度L.（为级踏步的踏面数）。
2．根据上述尺寸画出楼梯底层、二层及顶层平面图的草图

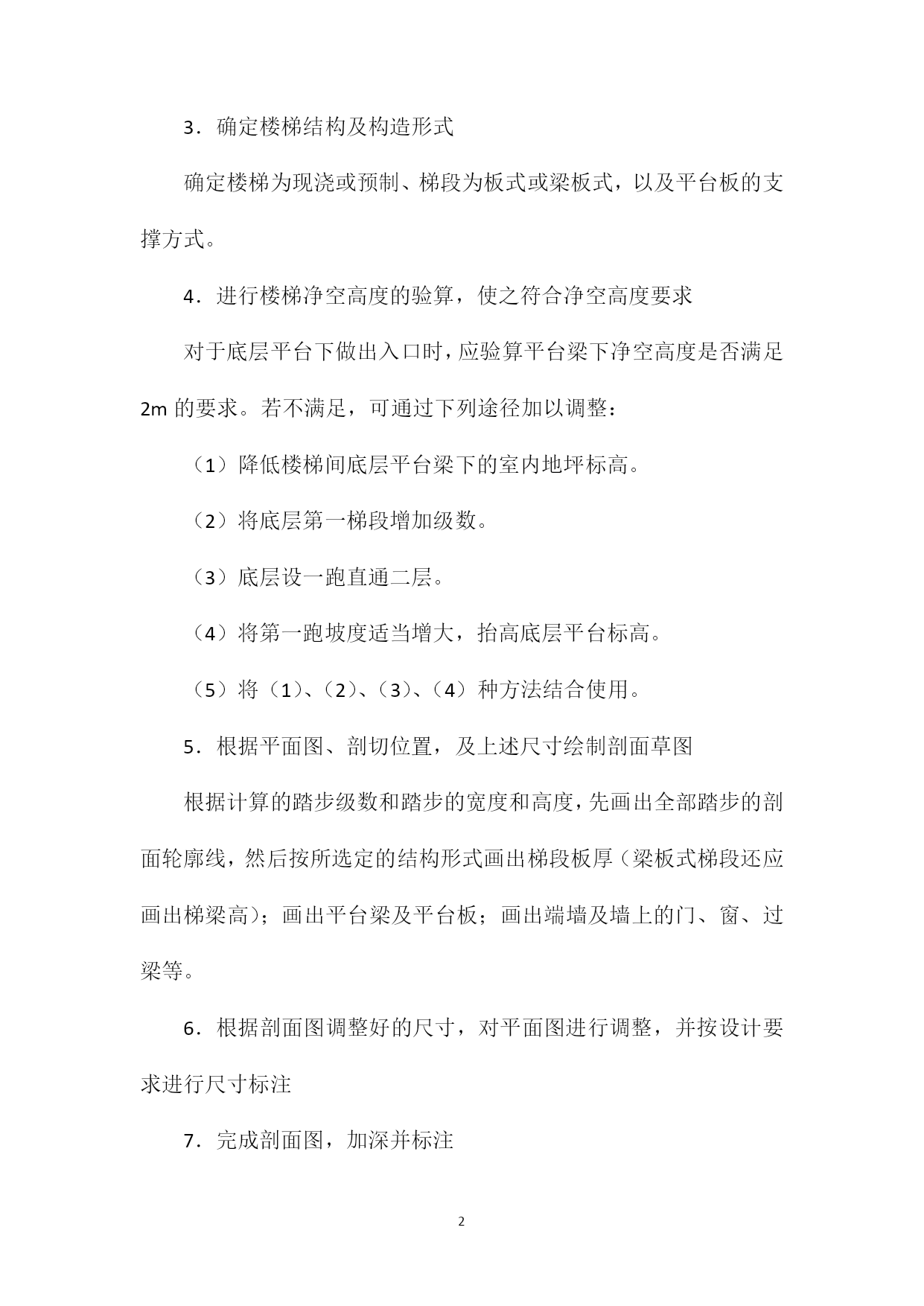

3．确定楼梯结构及构造形式
确定楼梯为现浇或预制、梯段为板式或梁板式，以及平台板的支撑方式。
4．进行楼梯净空高度的验算，使之符合净空高度要求
对于底层平台下做出入口时，应验算平台梁下净空高度是否满足2m的要求。若不满足，可通过下列途径加以调整：
（1）降低楼梯间底层平台梁下的室内地坪标高。
（2）将底层第一梯段增加级数。
（3）底层设一跑直通二层。
（4）将第一跑坡度适当增大，抬高底层平台标高。
（5）将（1）、（2）、（3）、（4）种方法结合使用。
5．根据平面图、剖切位置，及上述尺寸绘制剖面草图
根据计算的踏步级数和踏步的宽度和高度，先画出全部踏步的剖面轮廓线，然后按所选定的结构形式画出梯段板厚（梁板式梯段还应画出梯梁高）；画出平台梁及平台板；画出端墙及墙上的门、窗、过梁等。
6．根据剖面图调整好的尺寸，对平面图进行调整，并按设计要求进行尺寸标注
7．完成剖面图，加深并标注
