《建筑施工模板安全技术规范》解读.ppt

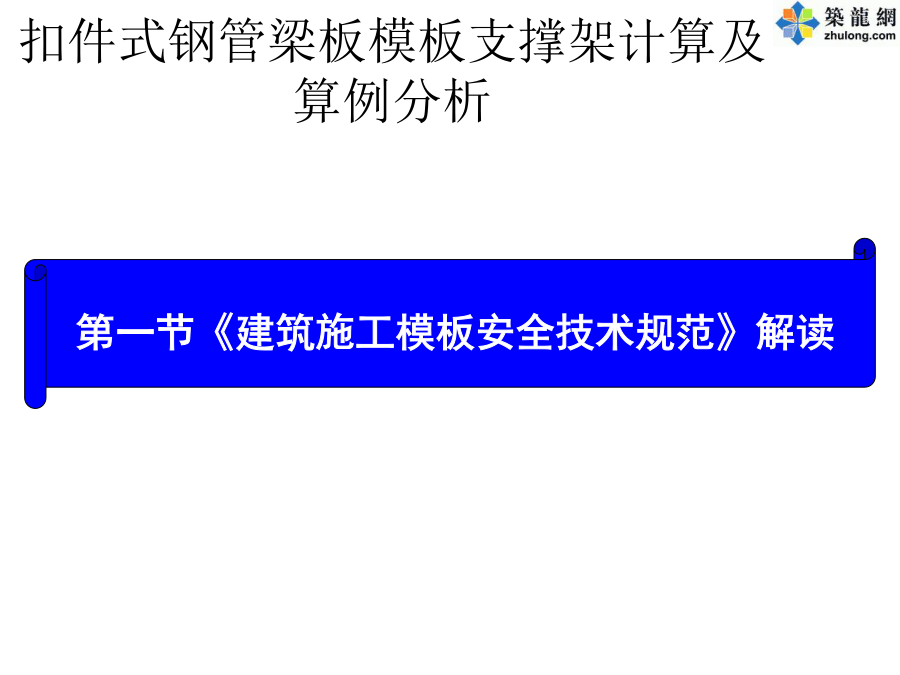

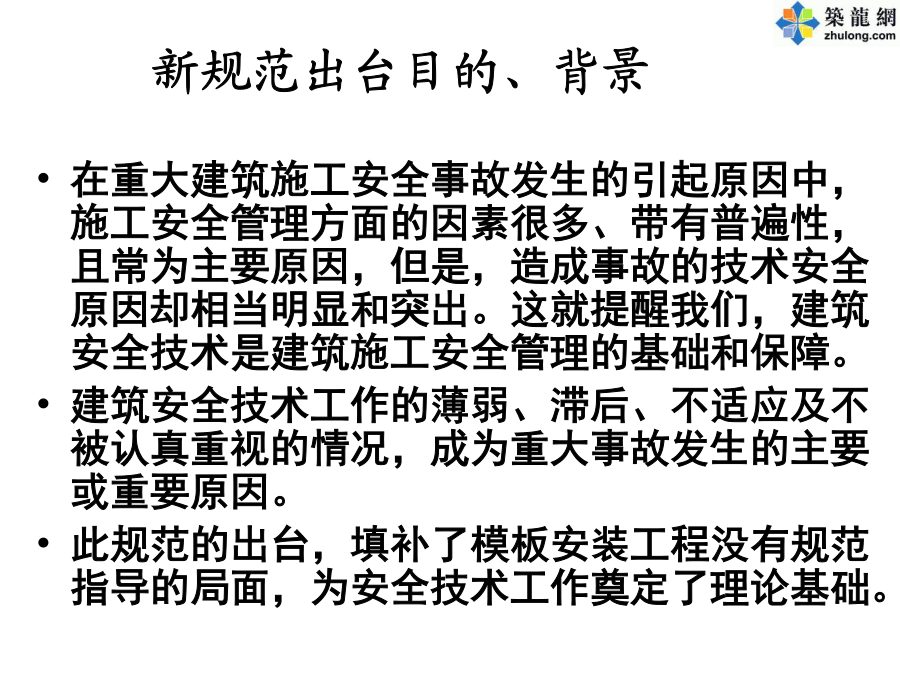

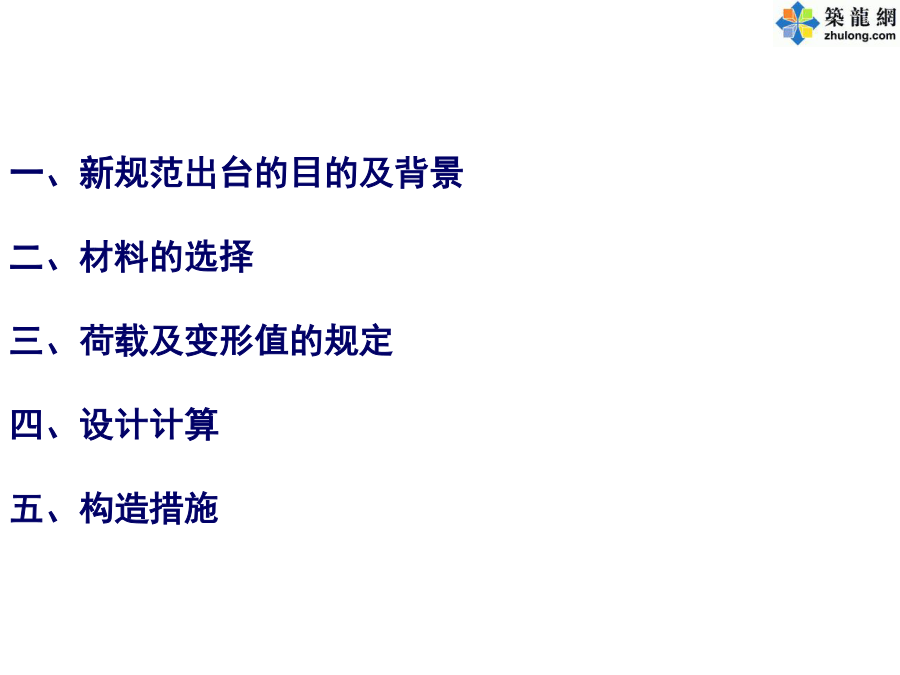

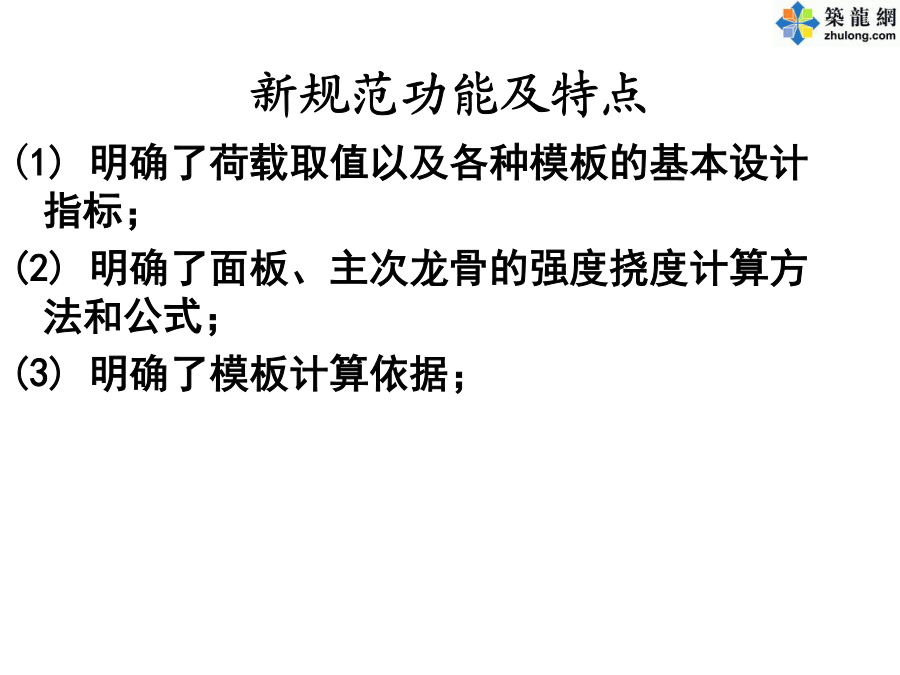

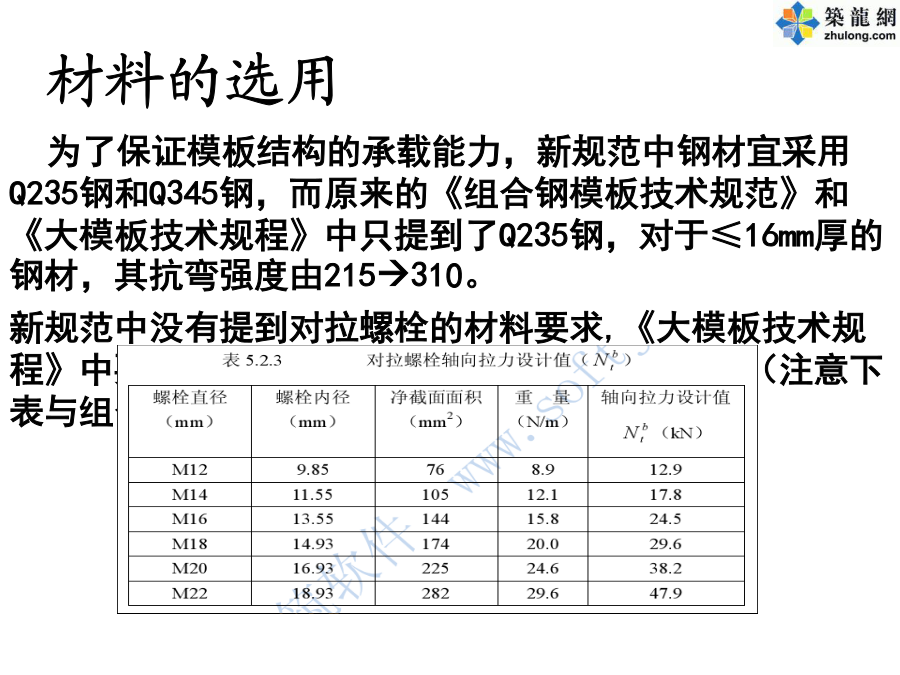

第一节《建筑施工模板安全技术规范》解读一、新规范出台的目的及背景二、材料的选择三、荷载及变形值的规定四、设计计算五、构造措施新规范出台目的、背景新规范功能及特点材料的选用材料的选用荷载及变形值的规定荷载标准值荷载标准值荷载标准值γc——混凝土的重力密度，取24kN/m3；
t0—新浇筑混凝土的初凝时间（h），可按实测确定。当缺乏试验资料时，可采用t0=200/(T+15)计算（T为混凝土的温度℃）；取2h；
T——混凝土的入模温度，取20℃；
V——混凝土的浇筑速度，取1.5m/h；
H——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.05m；
β1——外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2；
β2——混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50-90mm时，取1.0；110-150mm时，取1.15。；荷载标准值(永久荷载)荷载标准值(可变荷载)荷载标准值(可变荷载)荷载标准值(可变荷载)荷载标准值荷载标准值荷载设计值荷载设计值荷载设计值荷载组合荷载组合式中：γG——永久荷载分项系数，应按本规范表4.2.3采用；
γQi——第i个可变荷载的分项系数，其中γQ1为可变荷载Q1的分项系数，应按规范4.2.3采用；
GiK——按各永久荷载标准值GK计算的荷载效应值；
QiK——按可变荷载标准值计算的荷载效应值，其中为诸可变荷载效应中起控制作用者；
n——参与组合的可变荷载数。
2)由永久荷载效应控制的组合：式中：ψci——可变荷载Qi的组合值系数，当按本规范中的规定的各可变荷载采用时，其组合值系数为0.7。
注：
1、基本组合中的设计值近适用于荷载与荷载效应为线性的情况；
2、当对Q1K无明显判断时，轮次以各可变荷载效应为Q1K，选其中最不利的荷载效应组合。
3、当考虑以竖向的永久荷载效应控制的组合时，参与组合的可变荷载仅限于竖向荷载。
荷载组合荷载组合变形值规定《建筑施工扣件式钢管脚手架安全技术规范》此模型的要求：…………………普通支架平面图由此图引申的理论：……………………………………………………………………………………………………………………….模板支架的相关要求2、模板支架立杆的构造应符合系列规定：2.1、每根立杆底部应设置底座或垫板；脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用扣件固定在纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差应不大于1m。靠边破上方的立杆轴线到边破的距离不应小于500mm；脚手架底层步距不应大于2m；立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接；2.2、支架立杆应竖直设置，2m高度的垂直允许偏差为15mm；2.3、设在支架立杆根部的可调支座，当其伸出长度超过300mm时，应采取可靠固定措施；2.4、当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心线处，其偏心距不应大于25mm。3、满堂模板支架的支撑设置应符合下列规定：3.1、满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；3.2、高于4m的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑；立杆计算长度的改变立杆稳定性计算组合风荷载构造要求构造要求构造要求地基承载力计算地基承载力调整系数（新规范）
