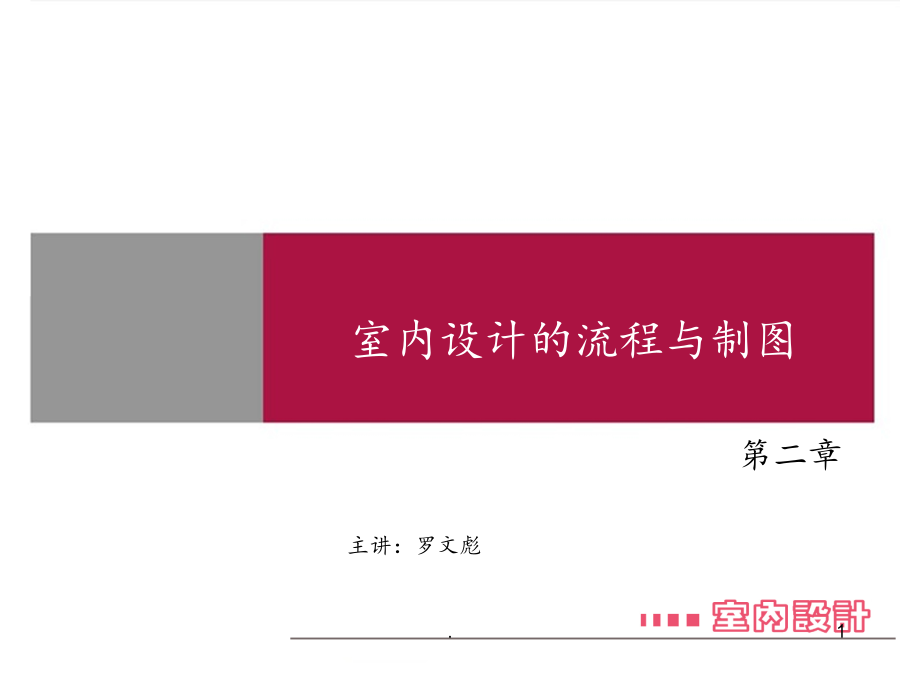

室内设计概述2.ppt

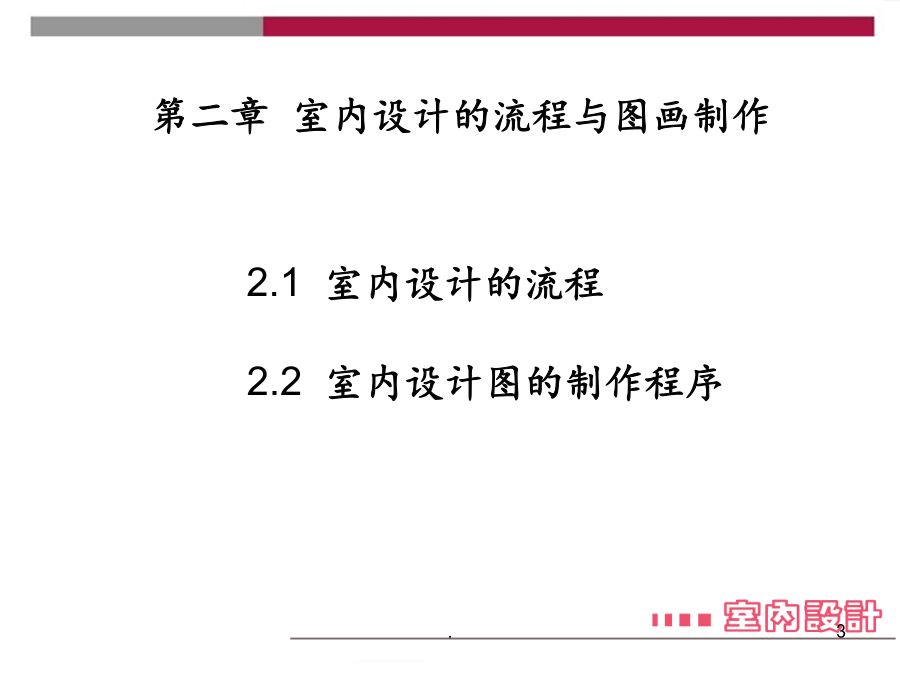

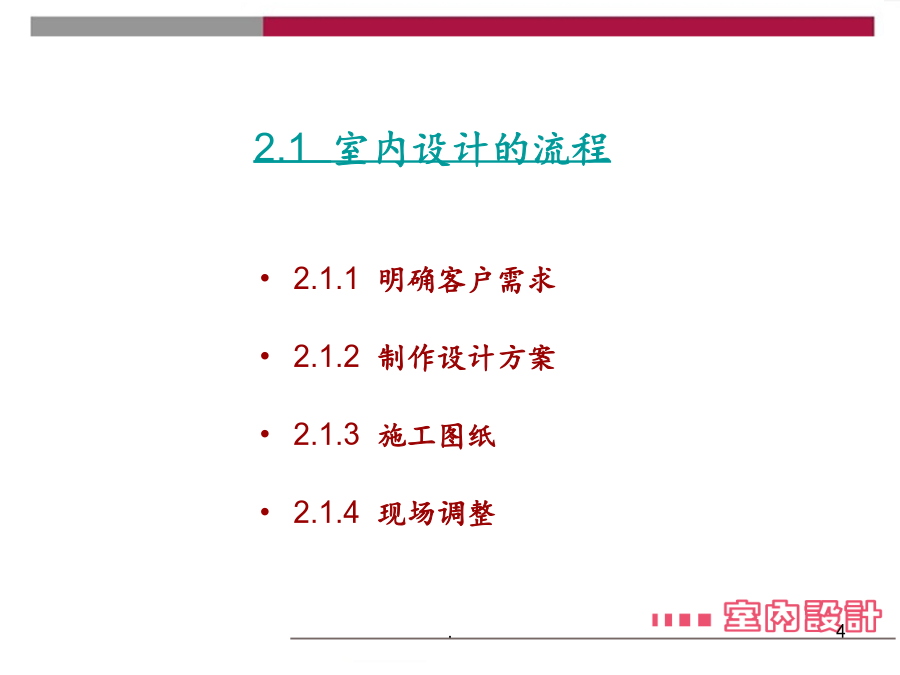

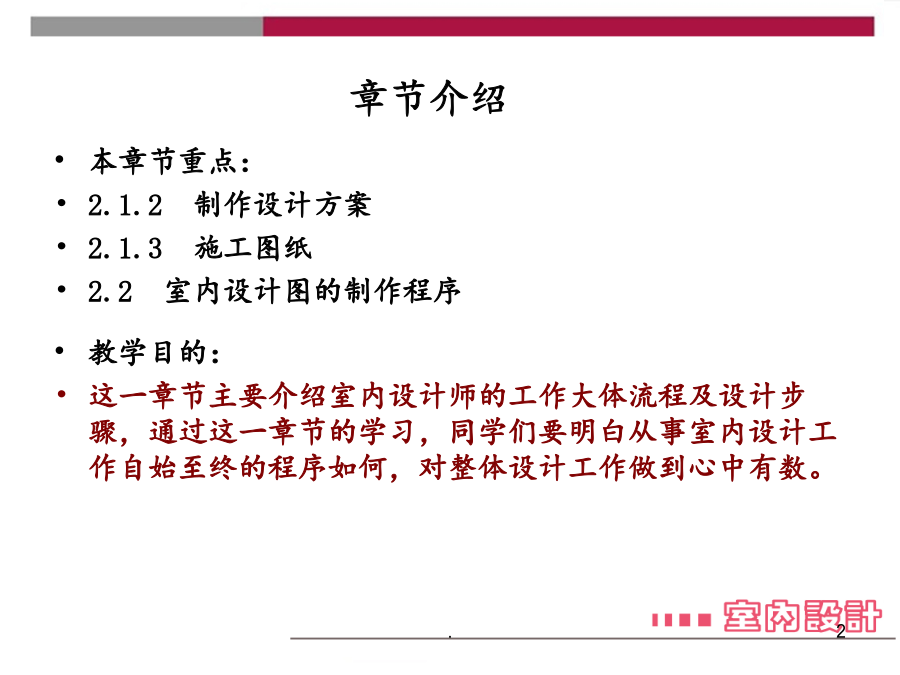

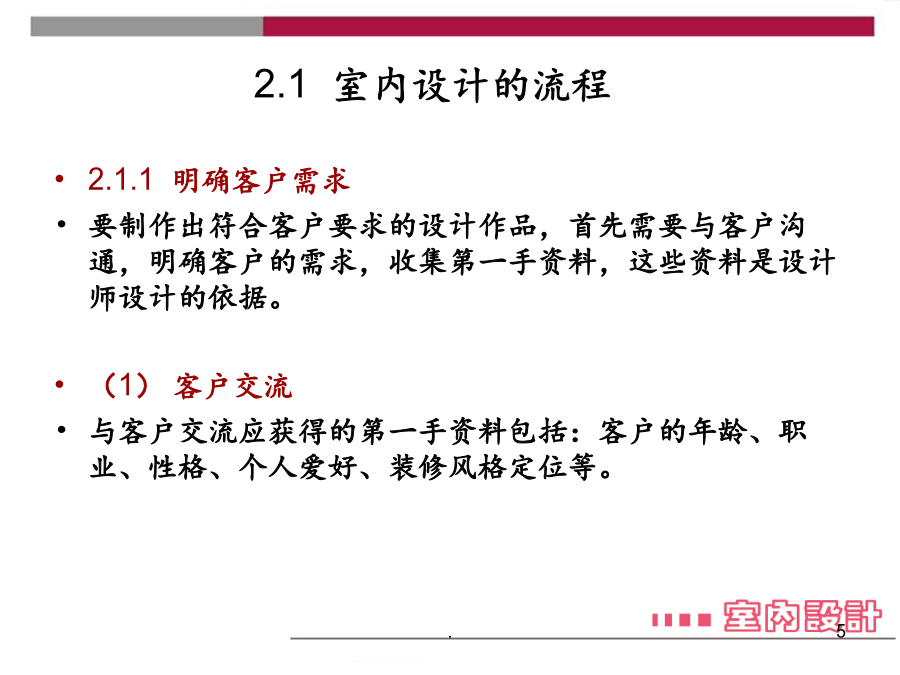

室内设计的流程与制图章节介绍第二章室内设计的流程与图画制作2.1室内设计的流程2.1室内设计的流程62.1室内设计的流程1）测量应以柱边线、墙角线为准，通常测量为净空尺寸。
2）详细测量现场的各个空间总长、总宽尺寸，墙柱跨度的长、宽尺寸。记录现场尺寸与图纸的出入情况，记录现场间墙工程误差（如墙体不垂直，墙脚不成直角等）
3）标明混凝土墙、柱和非承重墙的位置尺寸。
4）标注门窗的实际尺寸、高度，开合方式、边框结构及固定处理结构以及窗台、窗上墙的高度，幕墙结构的间距、框架形式、玻璃间隔，幕墙防火隔断的实际做法，记录采光、通风及户外景观的情况。
5）测量顶面的净空高度、梁底高度，测量梁高、梁宽尺寸，测量梯台结构落差等。（以平水线为基准来测）
6）地平面标高要记录现场情况并预计完成尺寸。7）记录雨水管、排水管、排污管、洗手间下沉池、管井、消防栓、收缩
缝的位置及大小，尺寸以管中为准，要包覆的则以检修口外最大尺寸为准。
8）复检建筑的位置、朝向，所处地段；周围的环境状态，包括噪声、空气
质量、绿色状况、光照、水状态等。2.1室内设计的流程2.1室内设计的流程10．需设计单位完成的其他工作
11．建设单位提供的设计文件
2.1室内设计的流程182.1室内设计的流程2.1室内设计的流程212.1室内设计的流程2.1室内设计的流程2.1室内设计的流程2.1室内设计的流程2.2室内设计图的制作程序2.2室内设计图的制作程序28293031322.2室内设计图的制作程序3435363738392.2室内设计图的制作程序41422.2室内设计图的制作程序2.2室内设计图的制作程序45462.2室内设计图的制作程序2.2室内设计图的制作程序4950515253作业一某一居室平面功能布局作业一某一居室平面功能布局注：
除卫生间位置固定，不能动之外，厨房和其它空间均可自由组合。
