计算机组成原理课后答案(第二版)-唐朔飞-第三章.ppt

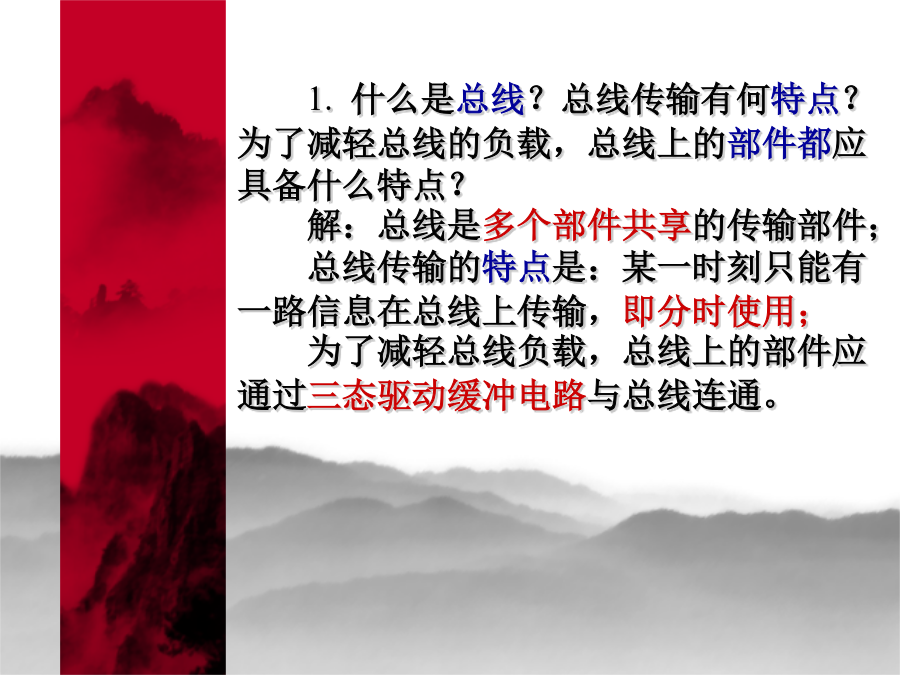

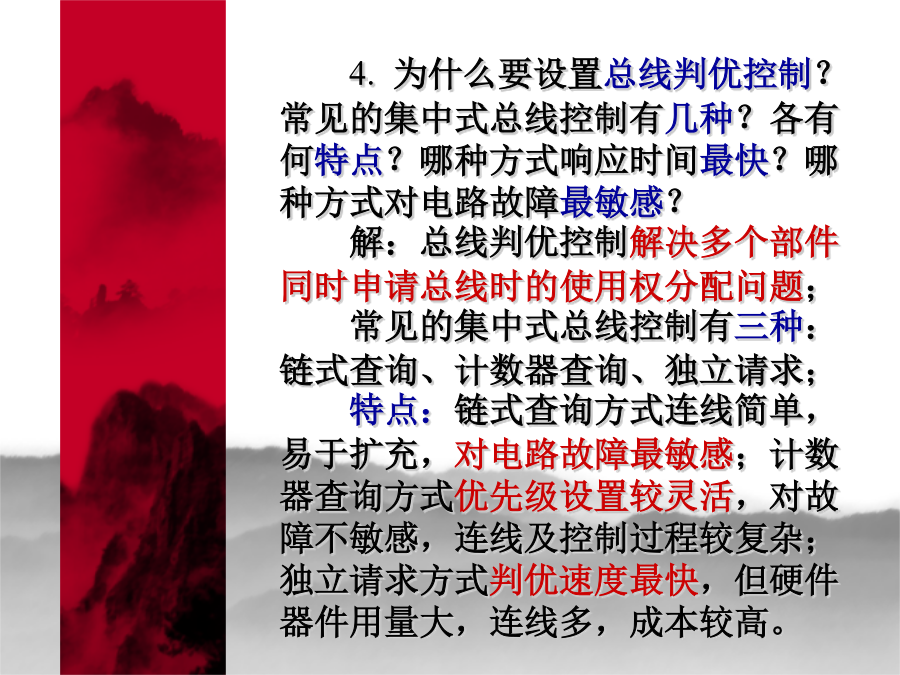

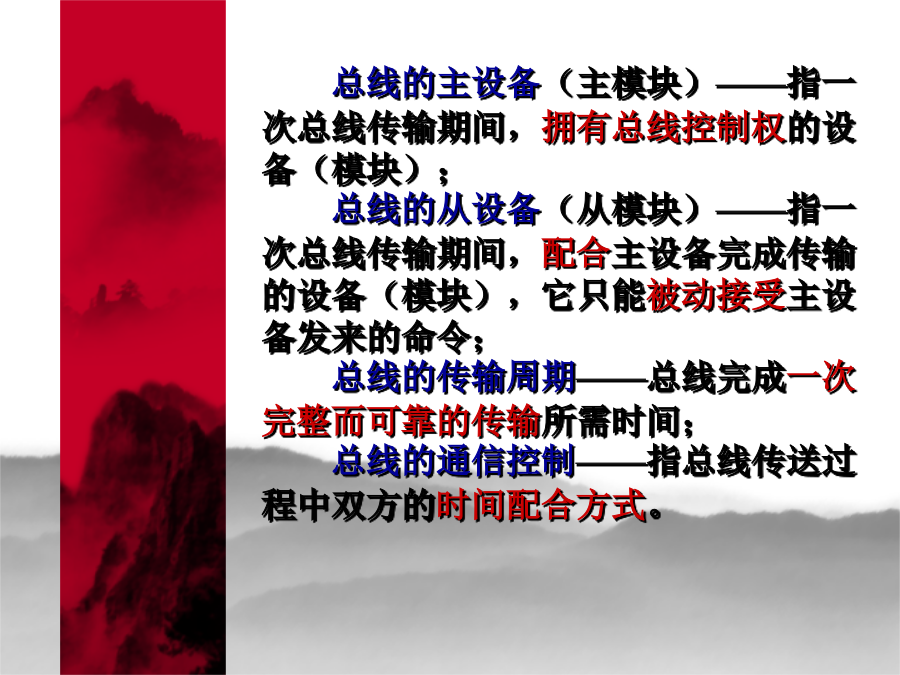

系统总线1.什么是总线？总线传输有何特点？为了减轻总线的负载，总线上的部件都应具备什么特点？解：总线是多个部件共享的传输部件；总线传输的特点是：某一时刻只能有一路信息在总线上传输，即分时使用；为了减轻总线负载，总线上的部件应通过三态驱动缓冲电路与总线连通。4.为什么要设置总线判优控制？常见的集中式总线控制有几种？各有何特点？哪种方式响应时间最快？哪种方式对电路故障最敏感？解：总线判优控制解决多个部件同时申请总线时的使用权分配问题；常见的集中式总线控制有三种：链式查询、计数器查询、独立请求；特点：链式查询方式连线简单，易于扩充，对电路故障最敏感；计数器查询方式优先级设置较灵活，对故障不敏感，连线及控制过程较复杂；独立请求方式判优速度最快，但硬件器件用量大，连线多，成本较高。5.解释概念：总线宽度、总线带宽、总线复用、总线的主设备（或主模块）、总线的从设备（或从模块）、总线的传输周期、总线的通信控制。解：总线宽度——指数据总线的位（根）数，用bit（位）作单位。总线带宽——指总线在单位时间内可以传输的数据总量，相当于总线的数据传输率，等于总线工作频率与总线宽度（字节数）的乘积。总线复用——指两种不同性质且不同时出现的信号分时使用同一组总线，称为总线的“多路分时复用”。总线的主设备（主模块）——指一次总线传输期间，拥有总线控制权的设备（模块）；总线的从设备（从模块）——指一次总线传输期间，配合主设备完成传输的设备（模块），它只能被动接受主设备发来的命令；总线的传输周期——总线完成一次完整而可靠的传输所需时间；总线的通信控制——指总线传送过程中双方的时间配合方式。6.试比较同步通信和异步通信。解：同步通信——由统一时钟控制的通信，控制方式简单，灵活性差，当系统中各部件工作速度差异较大时，总线工作效率明显下降。适合于速度差别不大的场合；异步通信——不由统一时钟控制的通信，部件间采用应答方式进行联系，控制方式较同步复杂，灵活性高，当系统中各部件工作速度差异较大时，有利于提高总线工作效率。8.为什么说半同步通信同时保留了同步通信和异步通信的特点？解：半同步通信既能像同步通信那样由统一时钟控制，又能像异步通信那样允许传输时间不一致，因此工作效率介于两者之间。10.什么是总线标准？为什么要设置总线标准？目前流行的总线标准有哪些？什么是即插即用？哪些总线有这一特点？解：总线标准——可理解为系统与模块、模块与模块之间的互连的标准界面。总线标准的设置主要解决不同厂家各类模块化产品的兼容问题；目前流行的总线标准有：ISA、EISA、PCI等；即插即用——指任何扩展卡插入系统便可工作。EISA、PCI等具有此功能。11.画一个具有双向传输功能的总线逻辑图。解：此题实际上是要求设计一个双向总线收发器，设计要素为三态、方向、使能等控制功能的实现，可参考74LS245等总线缓冲器芯片内部电路。逻辑图如下：（n位）错误的设计：12.设数据总线上接有A、B、C、D四个寄存器，要求选用合适的74系列芯片，完成下列逻辑设计：（1）设计一个电路，在同一时间实现D→A、D→B和D→C寄存器间的传送；（2）设计一个电路，实现下列操作：T0时刻完成D→总线；T1时刻完成总线→A；T2时刻完成A→总线；T3时刻完成总线→B。令：BUSA=BUSB=BUSC=CP；
DBUS=-OE；
当CP前沿到来时，将DA、B、C。现以8位总线为例，设计此电路，如下图示：（2）寄存器设置同（1），由于本题中发送、接收不在同一节拍，因此总线需设锁存器缓冲，锁存器采用74LS373（电平使能输入）。节拍、脉冲配合关系如下：节拍、脉冲分配逻辑如下：节拍、脉冲时序图如下：以8位总线为例，电路设计如下：（图中，A、B、C、D四个寄存器与数据总线的连接方法同上。）14.设总线的时钟频率为8MHz，一个总线周期等于一个时钟周期。如果一个总线周期中并行传送16位数据，试问总线的带宽是多少？解：总线宽度=16位/8=2B总线带宽=8MHz×2B=16MB/s15.在一个32位的总线系统中，总线的时钟频率为66MHz，假设总线最短传输周期为4个时钟周期，试计算总线的最大数据传输率。若想提高数据传输率，可采取什么措施？解法1：总线宽度=32位/8=4B时钟周期=1/66MHz=0.015µs总线最短传输周期=0.015µs×4=0.06µs总线最大数据传输率=4B/0.06µs=66.67MB/s解法2：总线工作频率=66MHz/4=16.5MHz总线最大数据传输率=16.5MHz×4B=66MB/s若想提高总线的数据传输率，可提高总线的时钟频率，或减少总线周期中的时钟个数，或增加总线宽度。16.在异步串行传送系统中，字符格式为：1个起始位、8个数据位、1个校验位、2个终止位。若要求每秒传送120个字符
