SiP协调设计与PI解析(4)
随着移动互联网的发展，人们对于电子设备的需求越来越高，而半导体行业就是电子设备的基础和核心。SiP(SysteminPackage)技术是集成电路包装领域的一项重要技术，它可以将各个片上系统集成在一个封装中，同时提高电路的性能和稳定性。然而，随着电路大小和复杂度的增加，SiP设计中的信号完整性(SI)和电源完整性(PI)问题也越来越重要。本文将分析SiP协调设计与PI解析的相关问题，以期为读者提供一些有益的参考。
一、SiP协调设计
SiP是将多个芯片集成在一个封装中的技术，每个芯片都需要占用一部分封装空间，芯片的连接情况也需要进行协调设计。协调设计主要有以下三个方面：
1.芯片布局
芯片布局是指在SiP封装中各芯片的放置位置，合理的布局可以减少芯片之间的干扰，提高电路的性能。通常情况下，需要将时钟芯片放置在距离输入输出端口较远的位置，以减少时钟信号对其他芯片的干扰。
2.信号布局
信号布局是指设计信号线的走向和连线方式，需要考虑信号完整性和电磁兼容性。在走向上，应尽量避免信号线交叉和走直角，同时要保证信号线长度相等。在连线方式上，可以采用层叠布线或扇出布线等方式以提高信号质量。
3.电源布局
电源布局是指SiP中电源的分布和连接方式，在设计中需要考虑到电源完整性问题。通常情况下，需要保证电源线的宽度大于或等于信号线的宽度，避免因电源线阻抗过大而导致电压降低，影响电路的性能。
二、PI解析
随着芯片的封装密度和速度的提高，PI问题也变得越来越重要。SI和PI问题在一定程度上是相互关联的，例如当信号线出现串扰和时钟抖动等问题时，可能会导致电源的振荡和电压降低。因此，需要对PI问题进行解析和优化。
PI解析主要涉及到以下三个方面：
1.电源电压噪声分析

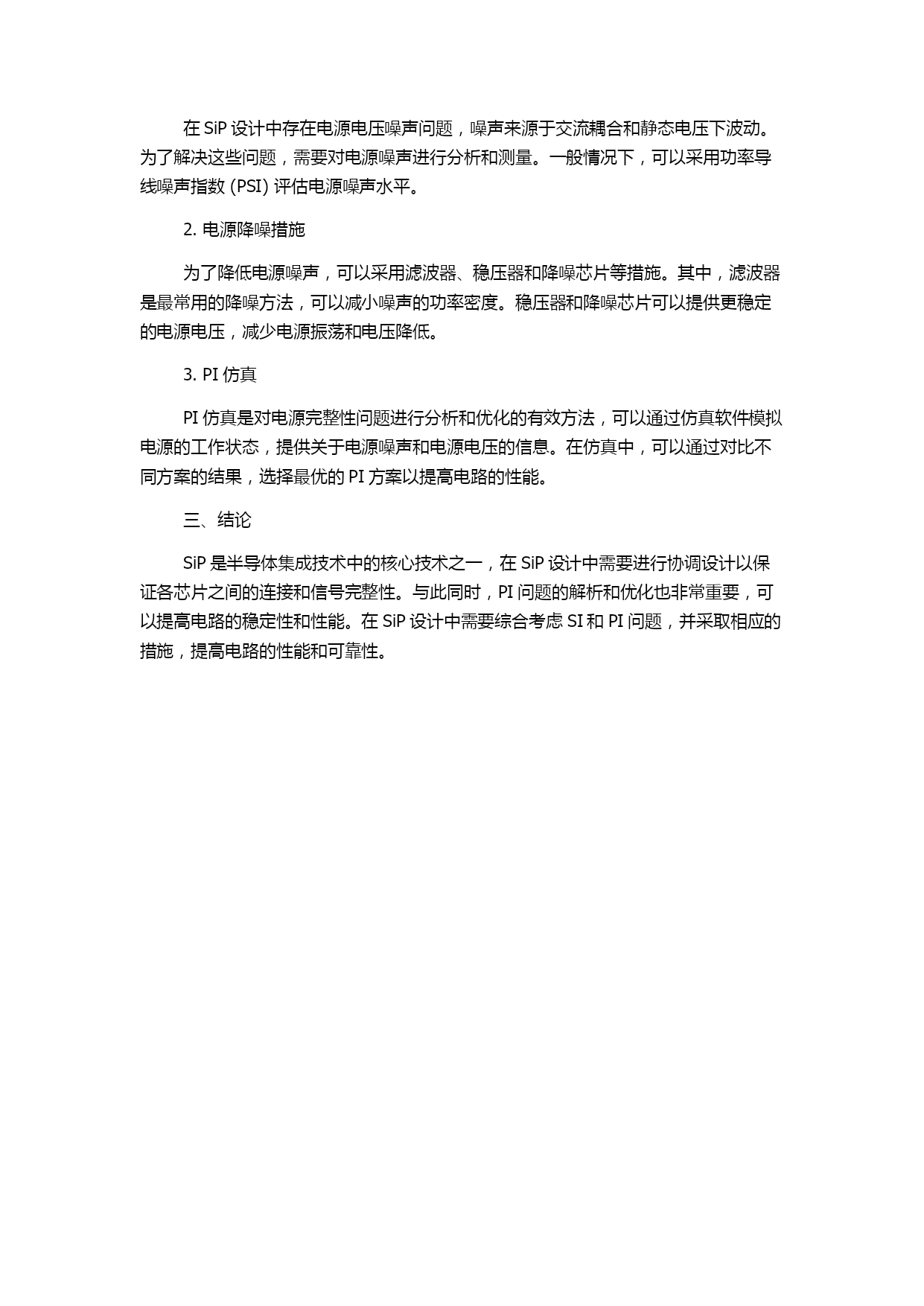

在SiP设计中存在电源电压噪声问题，噪声来源于交流耦合和静态电压下波动。为了解决这些问题，需要对电源噪声进行分析和测量。一般情况下，可以采用功率导线噪声指数(PSI)评估电源噪声水平。
2.电源降噪措施
为了降低电源噪声，可以采用滤波器、稳压器和降噪芯片等措施。其中，滤波器是最常用的降噪方法，可以减小噪声的功率密度。稳压器和降噪芯片可以提供更稳定的电源电压，减少电源振荡和电压降低。
3.PI仿真
PI仿真是对电源完整性问题进行分析和优化的有效方法，可以通过仿真软件模拟电源的工作状态，提供关于电源噪声和电源电压的信息。在仿真中，可以通过对比不同方案的结果，选择最优的PI方案以提高电路的性能。
三、结论
SiP是半导体集成技术中的核心技术之一，在SiP设计中需要进行协调设计以保证各芯片之间的连接和信号完整性。与此同时，PI问题的解析和优化也非常重要，可以提高电路的稳定性和性能。在SiP设计中需要综合考虑SI和PI问题，并采取相应的措施，提高电路的性能和可靠性。
