目标

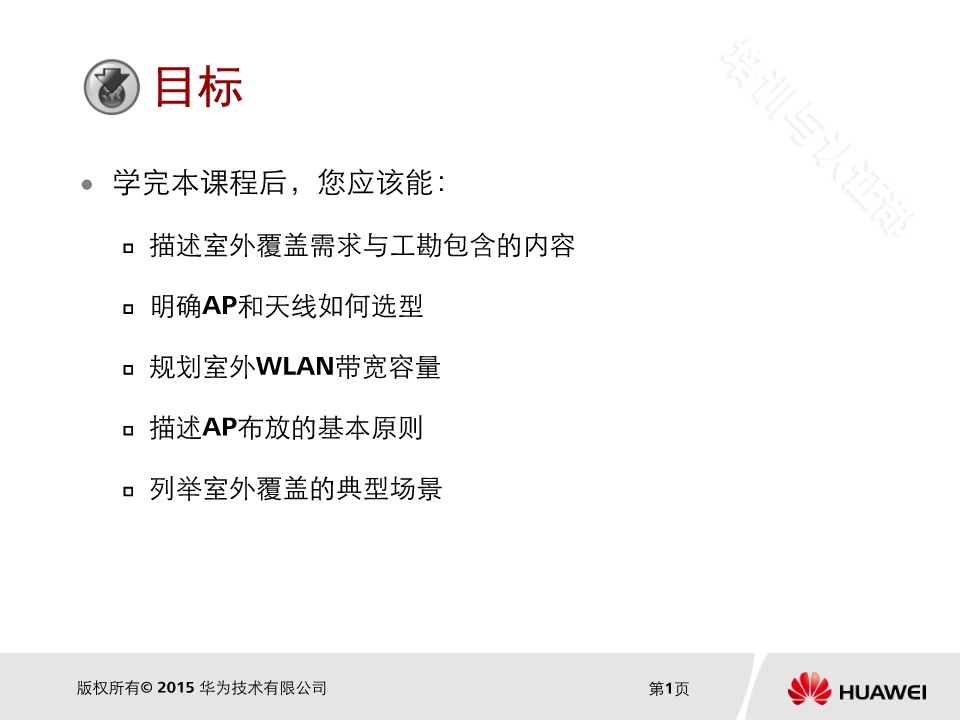

学完本课程后，您应该能：

描述室外覆盖需求与工勘包含的内容

明确AP和天线如何选型

规划室外WLAN带宽容量

描述AP布放的基本原则

列举室外覆盖的典型场景

版权所有©2015华为技术有限公司

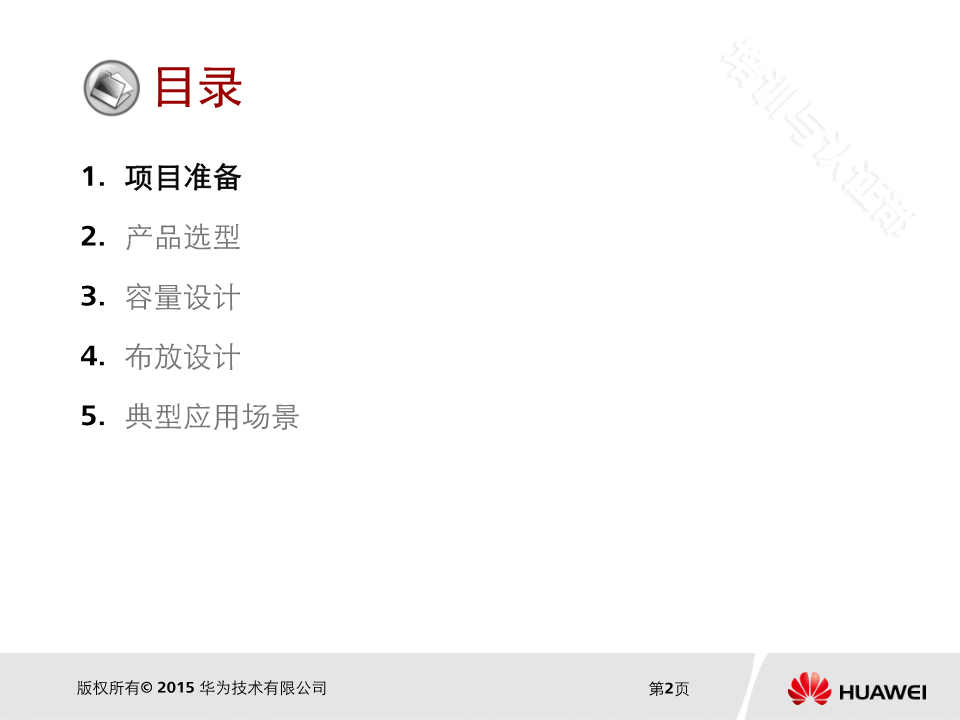

目录

1.项目准备

2.产品选型

3.容量设计

4.布放设计

5.典型应用场景

版权所有©2015华为技术有限公司

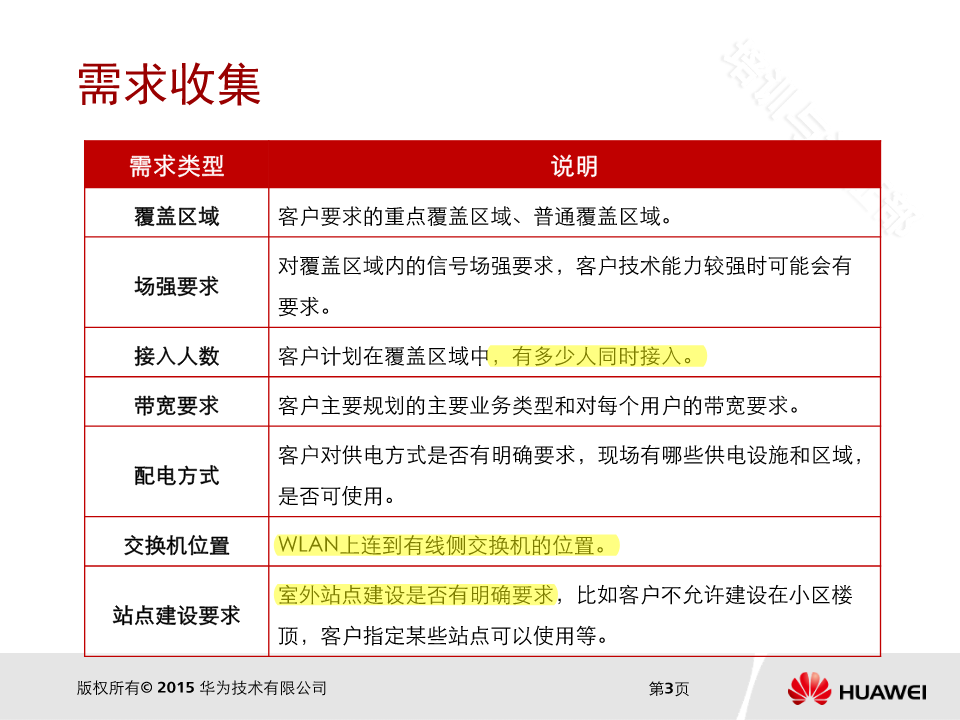

需求收集

需求类型说明

覆盖区域客户要求的重点覆盖区域、普通覆盖区域。

对覆盖区域内的信号场强要求，客户技术能力较强时可能会有
场强要求
要求。

接入人数客户计划在覆盖区域中，有多少人同时接入。

带宽要求客户主要规划的主要业务类型和对每个用户的带宽要求。

客户对供电方式是否有明确要求，现场有哪些供电设施和区域，
配电方式
是否可使用。

交换机位置WLAN上连到有线侧交换机的位置。

室外站点建设是否有明确要求，比如客户不允许建设在小区楼
站点建设要求
顶，客户指定某些站点可以使用等。

版权所有©2015华为技术有限公司

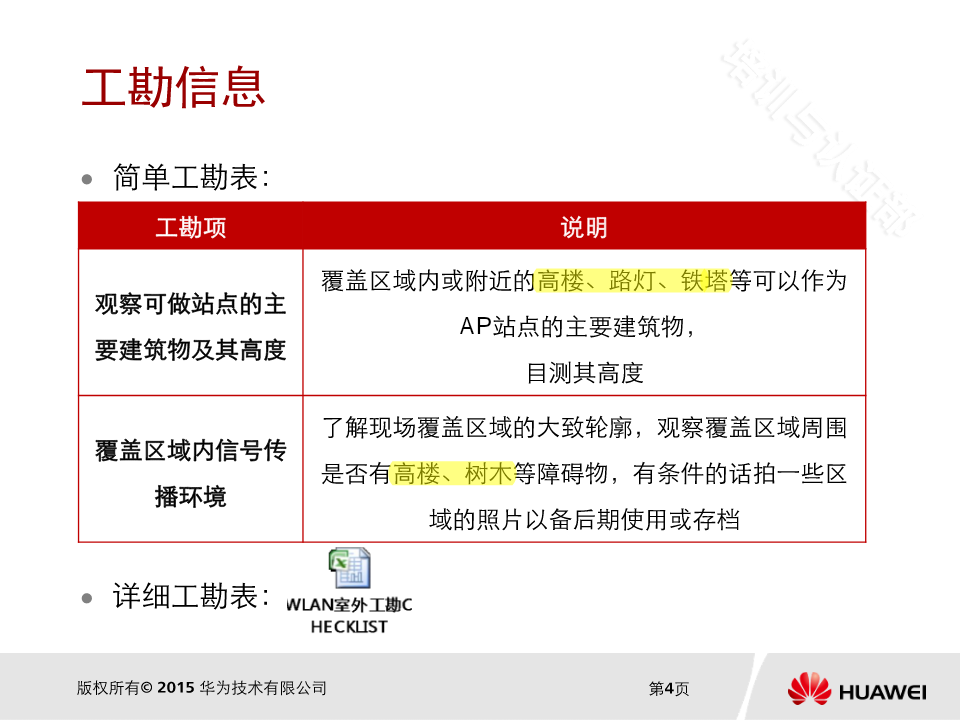

工勘信息

简单工勘表：
工勘项说明

覆盖区域内或附近的高楼、路灯、铁塔等可以作为
观察可做站点的主
AP站点的主要建筑物，
要建筑物及其高度
目测其高度

了解现场覆盖区域的大致轮廓，观察覆盖区域周围
覆盖区域内信号传
是否有高楼、树木等障碍物，有条件的话拍一些区
播环境
域的照片以备后期使用或存档

详细工勘表：

版权所有©2015华为技术有限公司
目录

1.项目准备

2.产品选型

3.容量设计

4.布放设计

5.典型应用场景

版权所有©2015华为技术有限公司
AP选型（802.11n）
室外系列室外系列
华为AP产品
AP6510DNAP6610DN

产品图片

产品定位大中型园区大中型园区
MIMO2×22×2
天线外置天线外置天线
单天线最大发射功率26(2G)+20(5G)dbm*27(2G)+24(5G)dbm*
功耗25.5w30w
供电方式PoE：-48VDC本地交流供电
BYODYY
高密模式YY
WIPS/WIDSYY
WDS/MESHYY
工作模式Fit/FatFit/Fat
工作温度-40～60℃-40～60℃
WiFi标准a/b/g/na/b/g/n

版权所有©2015华为技术有限公司
新增
AP选型（802.11ac）
室外系列室外系列
华为AP产品
AP8030DNAP8130DN

产品图片

产品定位大中型园区大中型园区
MIMO3×33×3
天线内置天线10dBi外置天线
单天线最大发射功率22(2G)+20(5G)dBm22(2G)+20(5G)dBm,支持双5G
功耗25.5w25.5w
供电方式PoE：-48VDCPoE：-48VDC
BYODYY
高密模式YY
WIPS/WIDSYY
WDS/MESHYY
工作模式Fit/FatFit/Fat
工作温度-40～65℃-40～65℃
WiFi标准a/b/g/n/aca/b/g/n/ac

版权所有©2015华为技术有限公司
修改
天线选型—天线类型

全向天线：定向天线：

一般天线增益都较小，覆盖距离近；一般天线增益都较大，覆盖距离远；
都为一个端口的单极化天线，需要两根或定向覆盖范围较窄，可减少对其他AP的干扰；
三根全向天线以实现分极和MIMO特性；有单极化天线和双极化天线两种。为实现分极和
MIMO特性，如选用单极化天线需要两根或三根；

如选用双极化天线只需一根即可；

版权所有©2015华为技术有限公司
天线选型—MIMO

RxTx0Rx
Tx
Tx1
SISO
MISO

Rx0
Tx0Rx0

Tx
Rx1
Tx1Rx1
SIMO
MIMO

MIMO(多输入多输出)技术是指在发射端和接收端分别使用多个发射
天线和接收天线，信号通过发射端和接收端，从而改善每个用户的
服务质量。

版权所有©2015华为技术有限公司
新增
天线选型—覆盖距离（EIRP&MIMO

）

计算覆盖距离同时需考虑当地的EIRP

EIRP限制从设备整体发出的信号强度

EIRP=AP发射功率+MIMO增益+天线增益-馈线损耗

MIMO增益计算方法：

单流终端接入多流AP时，存在MIMO增益，双流增益取3dB，三流增
益取5dB，而多流终端接入对应数量的多流AP时无MIMO增益。

计算EIRP时，MIMO增益均以最大值计算，不考虑终端情况。所以，
在MIMO增益和天线增益相同的情况下，EIRP值不同会影响AP发射
功率，进而影响AP的覆盖距离。

版权所有©2015华为
