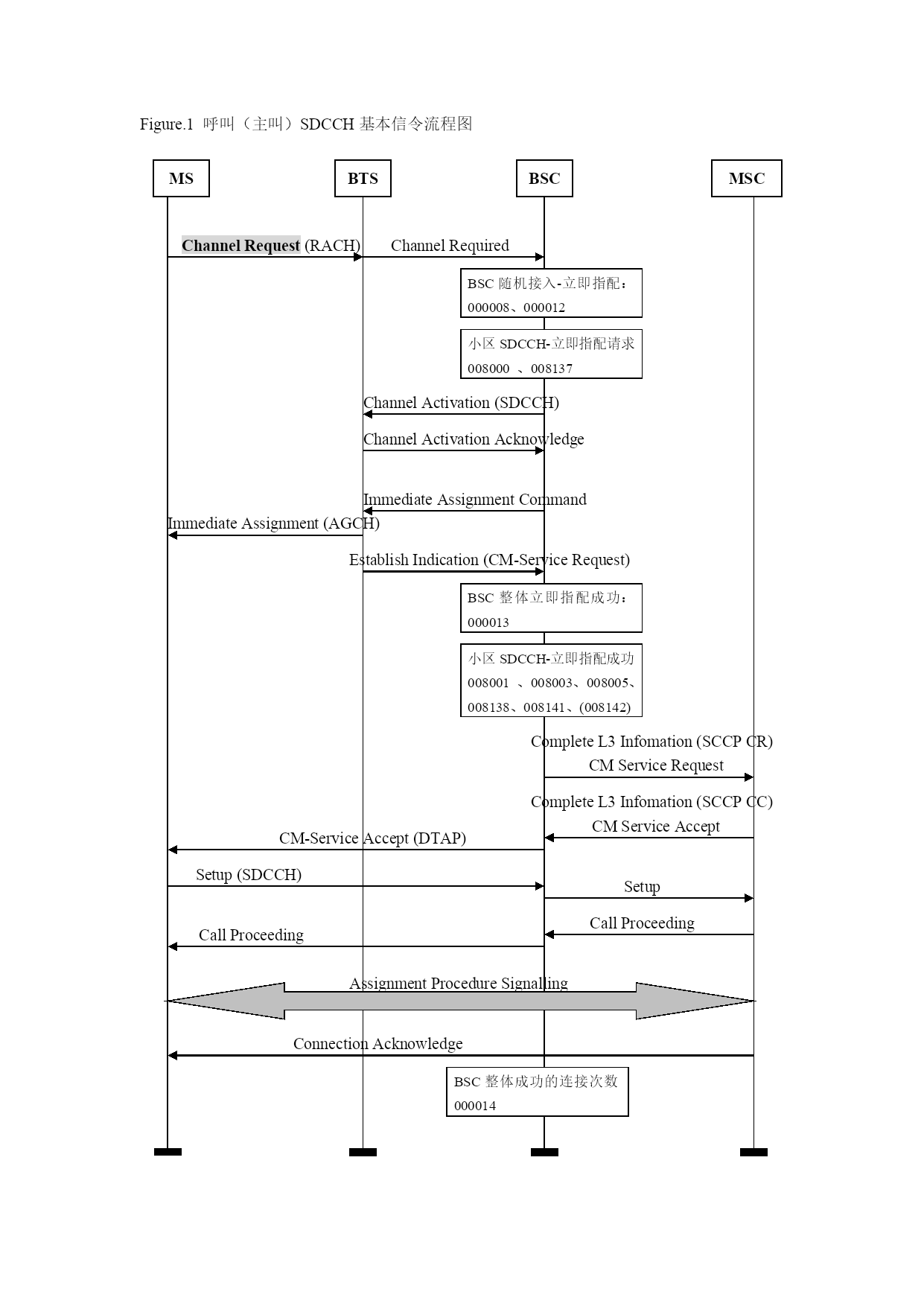

Figure.1呼叫（主叫）SDCCH基本信令流程图

MS
BTS
BSC
MSC
ChannelRequest(RACH)
ChannelRequired
BSC随机接入-立即指配：000008、000012
小区SDCCH-立即指配请求008000、008137
ChannelActivation(SDCCH)
ChannelActivationAcknowledge
ImmediateAssignmentCommand
ImmediateAssignment(AGCH)
EstablishIndication(CM-ServiceRequest)
BSC整体立即指配成功：000013
小区SDCCH-立即指配成功008001、008003、008005、
008138、008141、(008142)
CompleteL3Infomation(SCCPCR)
CMServiceRequest
CompleteL3Infomation(SCCPCC)
CMServiceAccept
CM-ServiceAccept(DTAP)
AssignmentProcedureSignalling
ConnectionAcknowledge
BSC整体成功的连接次数000014
Setup(SDCCH)
Setup
CallProceeding
CallProceeding

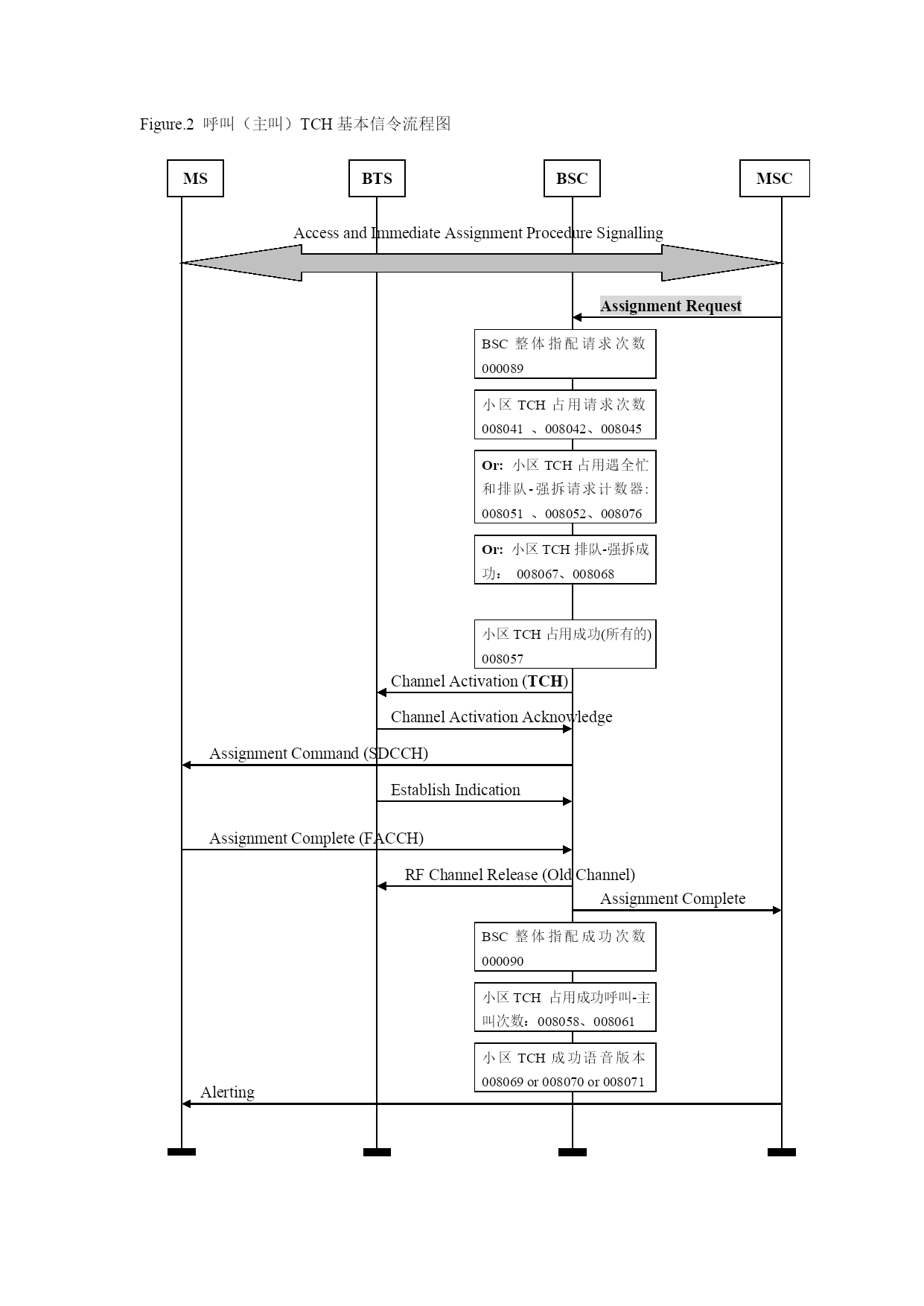

Figure.2呼叫（主叫）TCH基本信令流程图

MS
BTS
BSC
MSC
AssignmentComplete
BSC整体指配请求次数000089
小区TCH占用请求次数008041、008042、008045
ChannelActivation(TCH)
ChannelActivationAcknowledge
RFChannelRelease(OldChannel)
EstablishIndication
BSC整体指配成功次数000090
小区TCH占用成功呼叫-主叫次数：008058、008061
Alerting
AccessandImmediateAssignmentProcedureSignalling
AssignmentRequest
AssignmentCommand(SDCCH)
AssignmentComplete(FACCH)
Or:小区TCH占用遇全忙和排队-强拆请求计数器:008051、008052、008076
小区TCH成功语音版本008069or008070or008071
Or:小区TCH排队-强拆成功：008067、008068
小区TCH占用成功(所有的)
008057

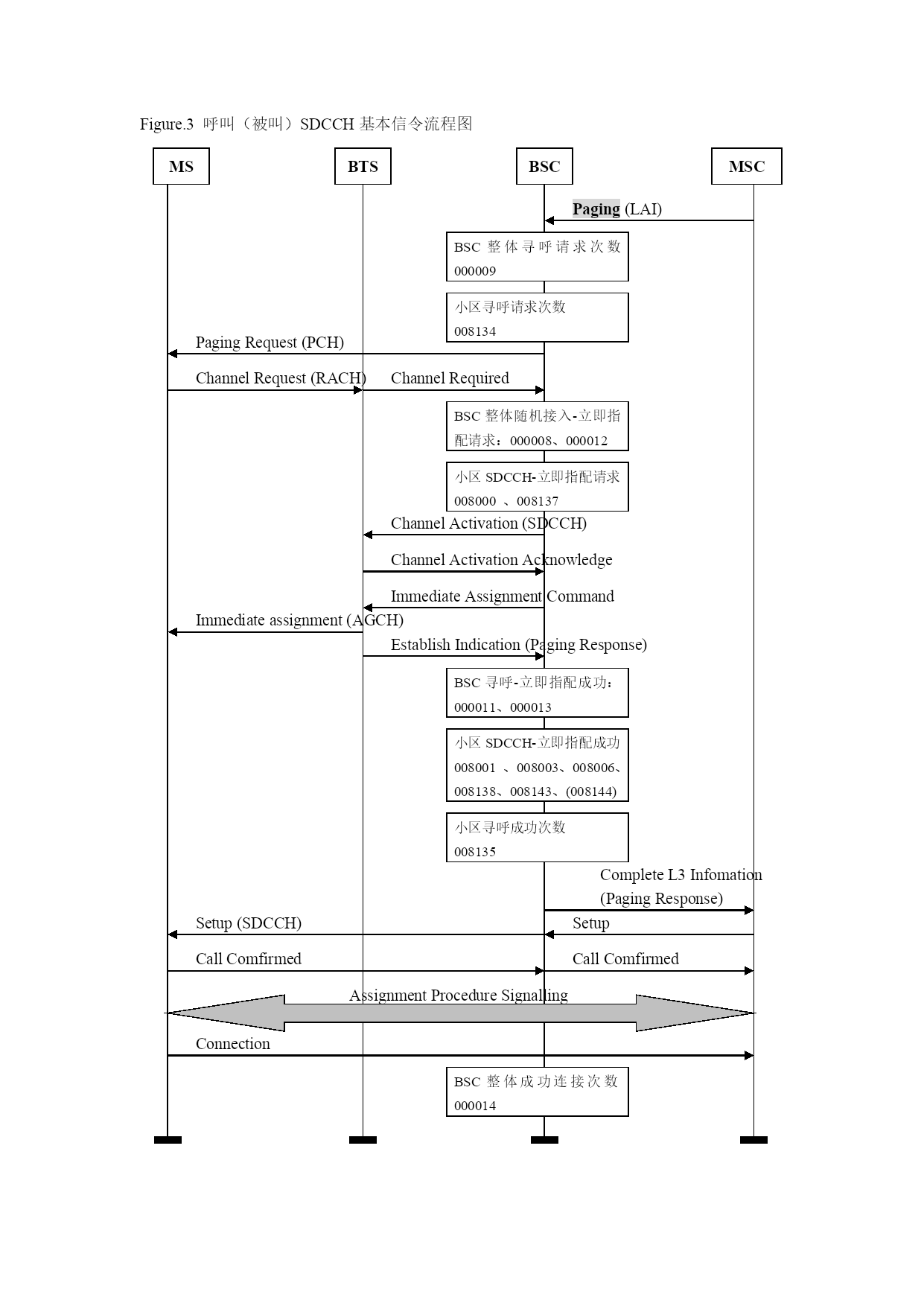

Figure.3呼叫（被叫）SDCCH基本信令流程图
MS
BTS
BSC
MSC
ChannelRequest(RACH)
ChannelRequired
BSC整体随机接入-立即指配请求：000008、000012
小区SDCCH-立即指配请求008000、008137
ChannelActivation(SDCCH)
ChannelActivationAcknowledge
ImmediateAssignmentCommand
Immediateassignment(AGCH)
EstablishIndication(PagingResponse)
BSC寻呼-立即指配成功：000011、000013
小区SDCCH-立即指配成功008001、008003、008006、
008138、008143、(008144)
CompleteL3Infomation
(PagingResponse)
CallComfirmed
AssignmentProcedureSignalling
Connection
BSC整体成功连接次数000014
Setup(SDCCH)
Setup

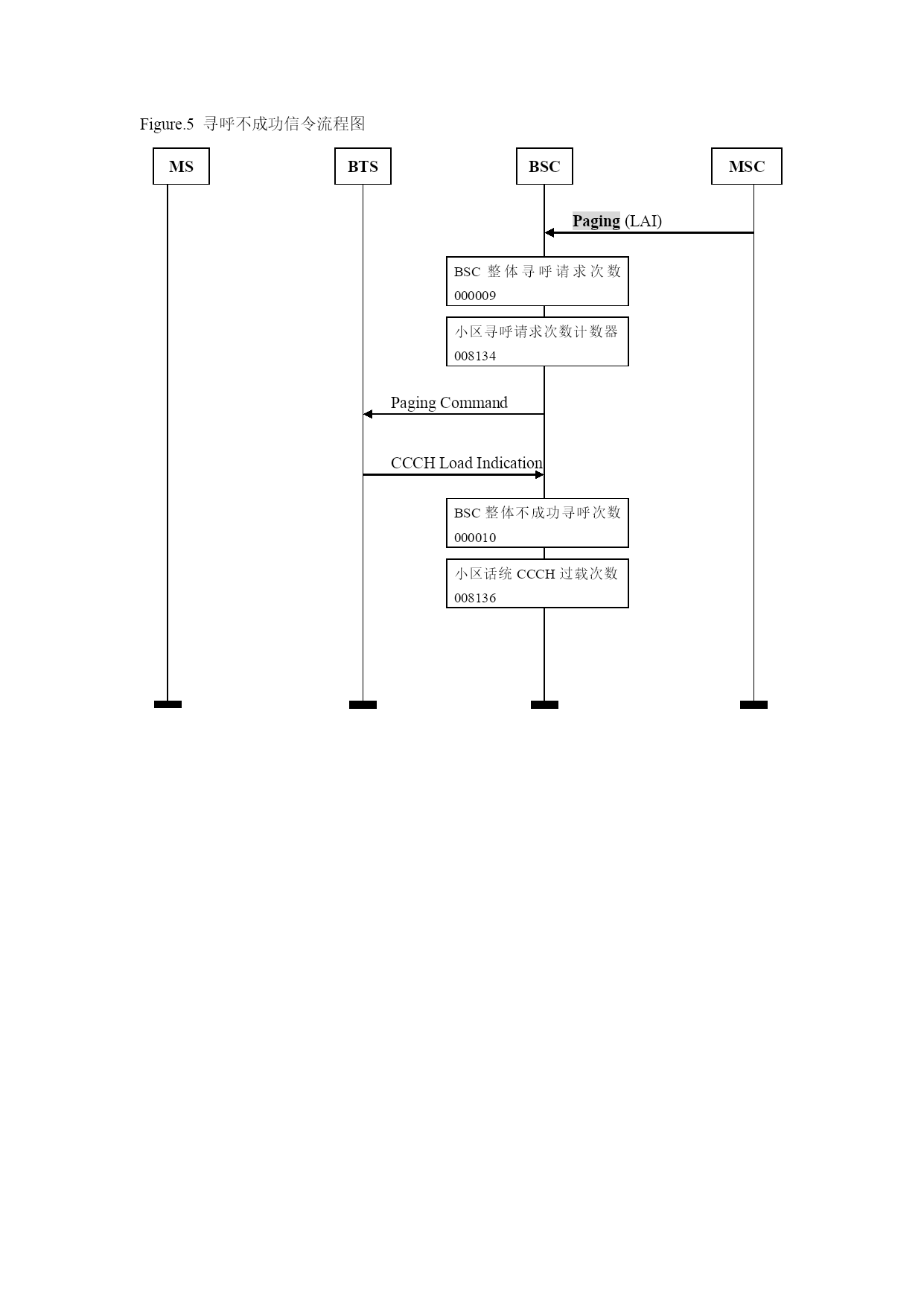

Paging(LAI)
BSC整体寻呼请求次数000009
PagingRequest(PCH)
小区寻呼请求次数
008134
小区寻呼成功次数
008135
CallComfirmed

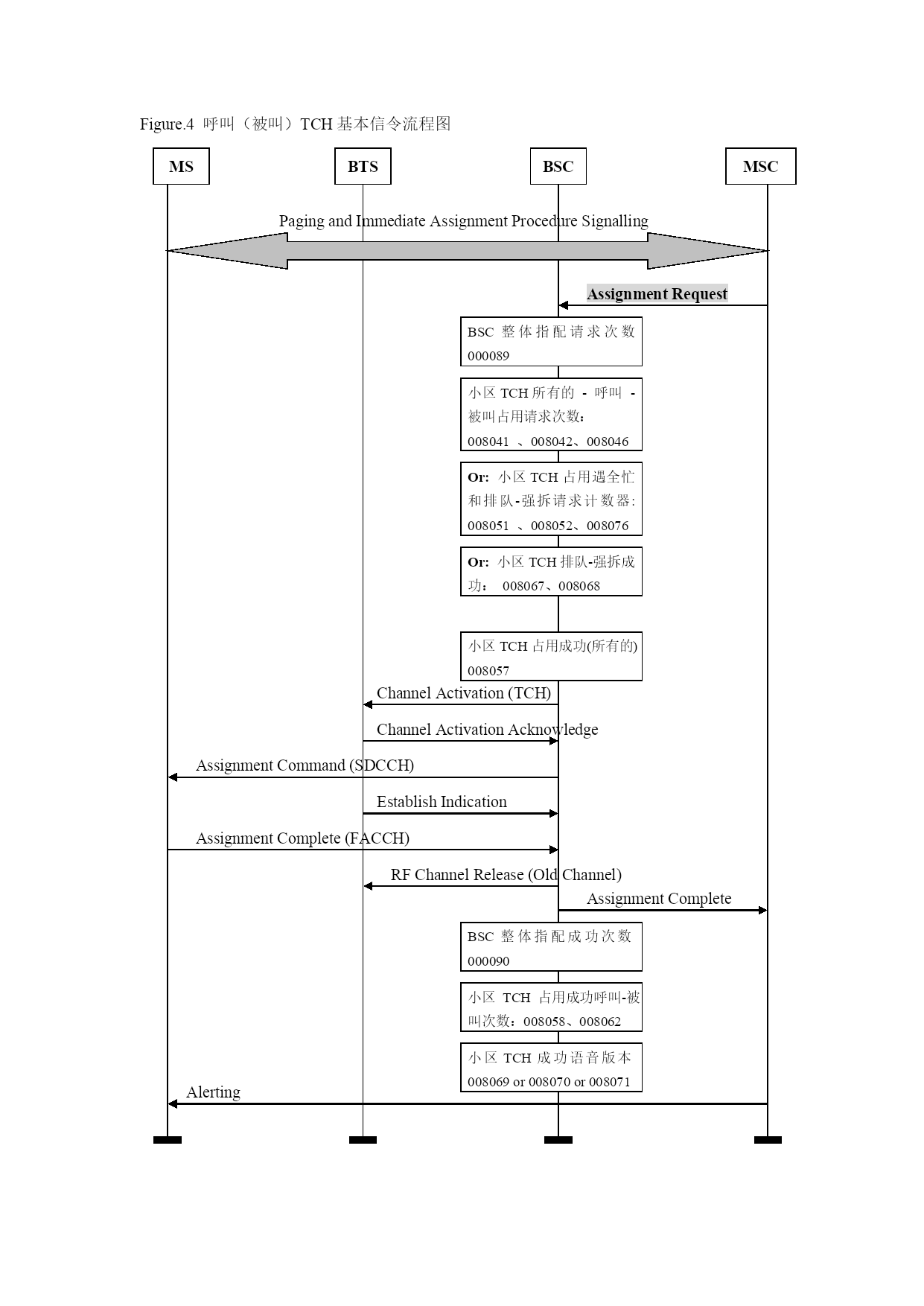

Figure.4呼叫（被叫）TCH基本信令流程图
MS
BTS
BSC
MSC
AssignmentComplete
BSC整体指配请求次数000089
小区TCH所有的-呼叫-被叫占用请求次数：
008041、008042、008046
ChannelActivation(TCH)
ChannelActivationAcknowledg
