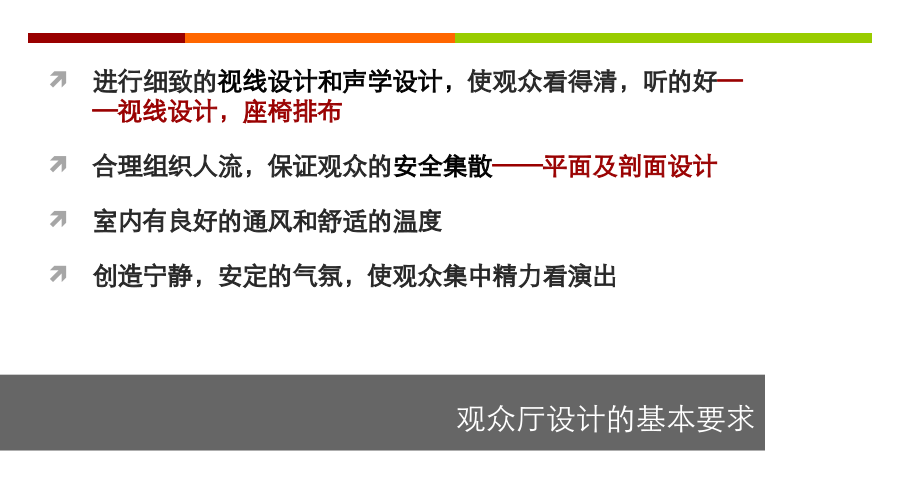

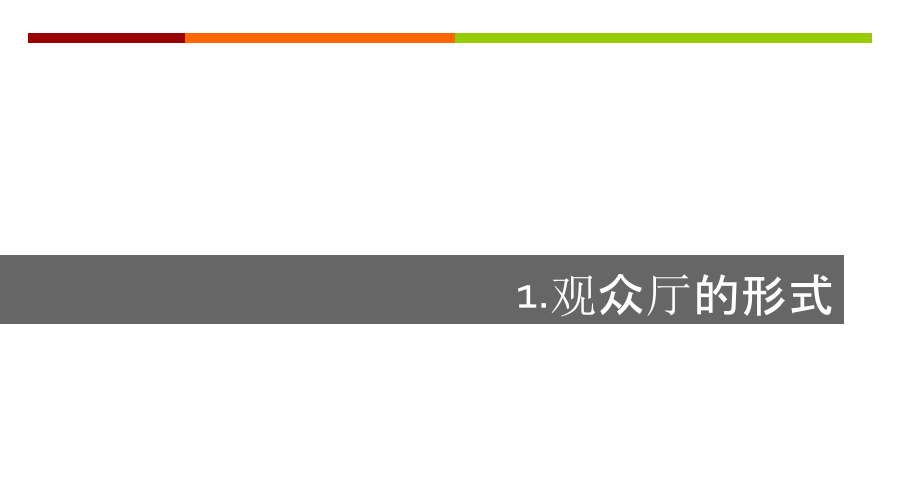

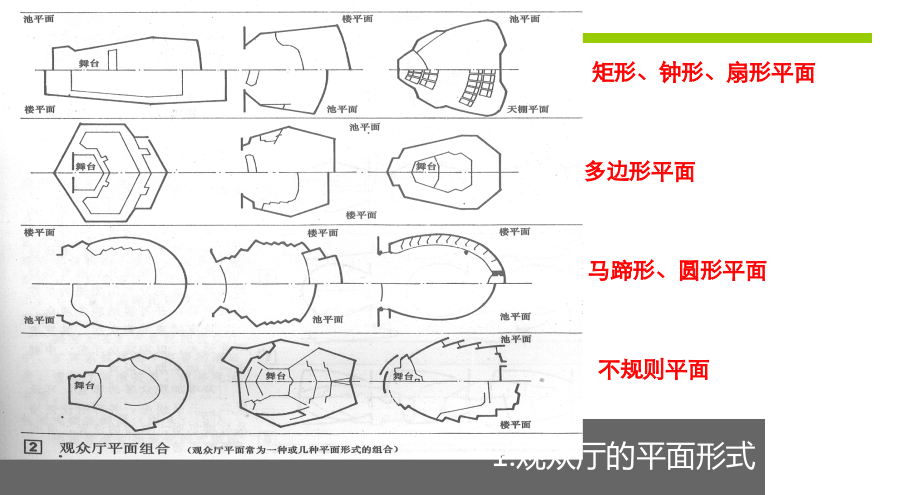

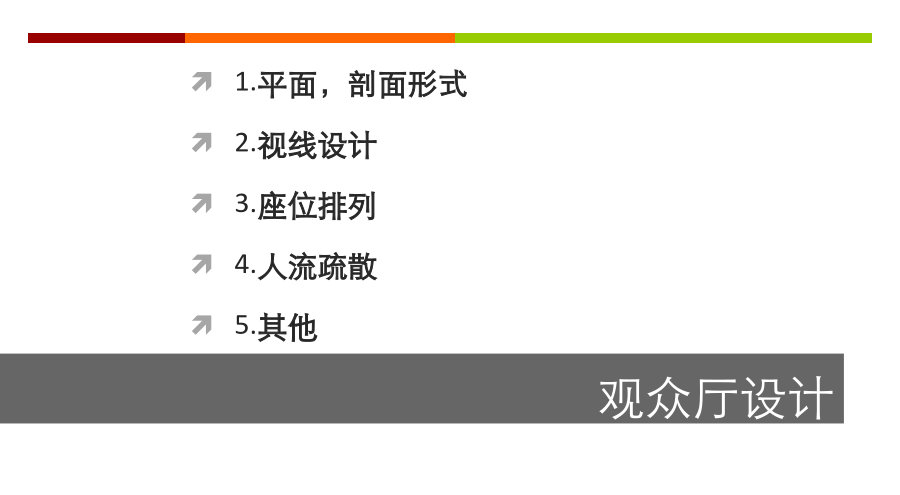

观众厅及舞台的设计观众厅设计观众厅设计的基本要求1.观众厅的形式1.观众厅的平面形式1.观众厅的剖面形式2.观众厅视线设计2.观众厅的视线设计剧院设计视点——O点
位置：舞台面大幕线中央。
高度：舞台面或高出舞台面0.3m以内。舞台高度：0.6～1.15m。2.视线设计——视角2.观众厅的视线设计——视角人的视觉生理机能——俯仰角2.观众厅的视线设计——仰俯视角控制人的视觉生理机能——水平视角2.观众厅的视线设计——水平视角控制2.视线设计——升起2.观众厅的视线设计——无阻挡视线控制2.观众厅的视线设计——无阻挡视线控制有横过道时升起段长度应增加该过道宽度。
楼座地面坡度设计应先定出楼座第一排位置，应在池座最后一排观众视线与舞台口上沿连线以上，并扣除结构厚度。
挑台以下空间应满足：
自然声时H：L=1：1.2；
采用扩声系统时H：L=1：1.5；
楼座栏杆应不遮挡视线。2.视线设计——视距2.观众厅的视线设计——视距控制3.座位排列3.观众厅的座位排列——座席横排曲率3.观众厅的座位排列——横排座位数量3.观众厅的座席排列——错位4.观众厅的人流疏散4.观众厅的人流疏散防火规范及剧场规范有关疏散规定
(1)观众厅内部
疏散通道每100人不得小于0.6m，最小净宽不应小于1m，边走道不宜小于0.8m。
(2)观众厅内门、外门楼梯走道疏散宽度百人指标其他舞台设计1.舞台设计——主舞台尺寸舞台设计——主舞台尺寸舞台设计——侧台的设计舞台设计——侧台外门的处理乐池2.乐池2.乐池2.乐池后台布置后台布置化妆室的布局照明设计要点照明设计面光第一道面光光轴与大幕线夹角应为50°，射至表演区中心为30°~45°。第二道面光光轴与大台唇前沿夹角为50°~60°。面光桥净高不小于2m，射光口800---1200面光桥应有方便通道与耳光室、天桥、灯控室相通。
耳光耳光光轴应能射至表演区中心线的2／3处，或大幕线后6m处。耳光室应分层设置，最下层应高出地面2．5m。每层净高应大于2．1m，射光口与层高同高，置护网。内墙面应深色、不反光。各层间有运灯具的通道。
