减速器装配图画法.ppt

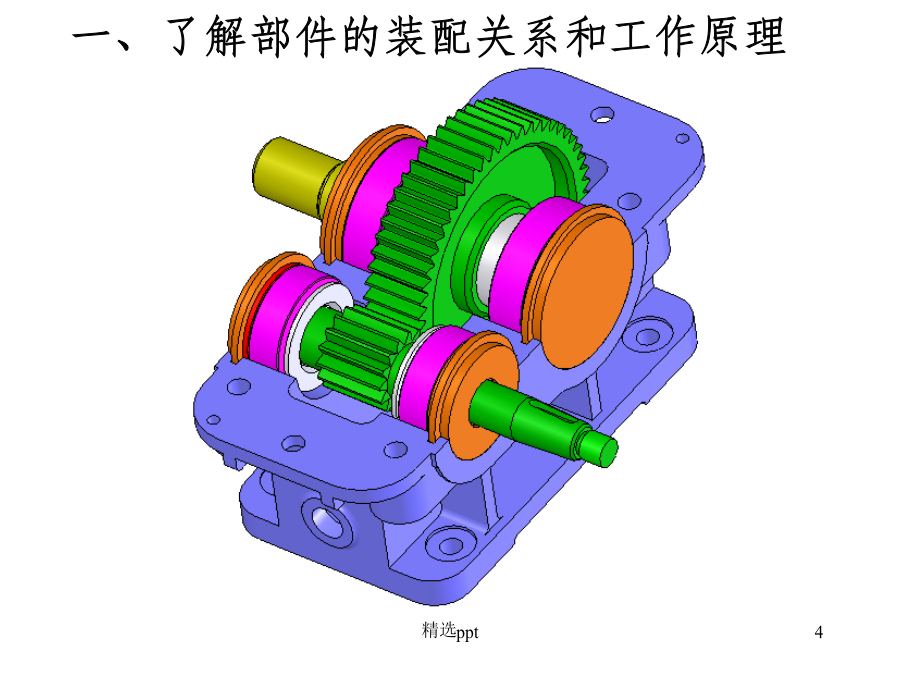

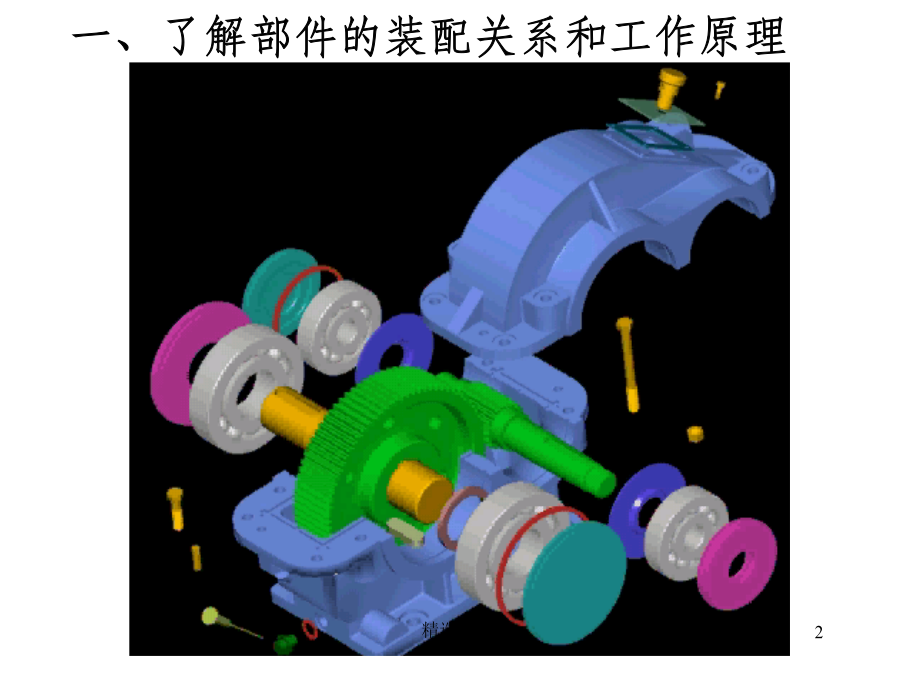

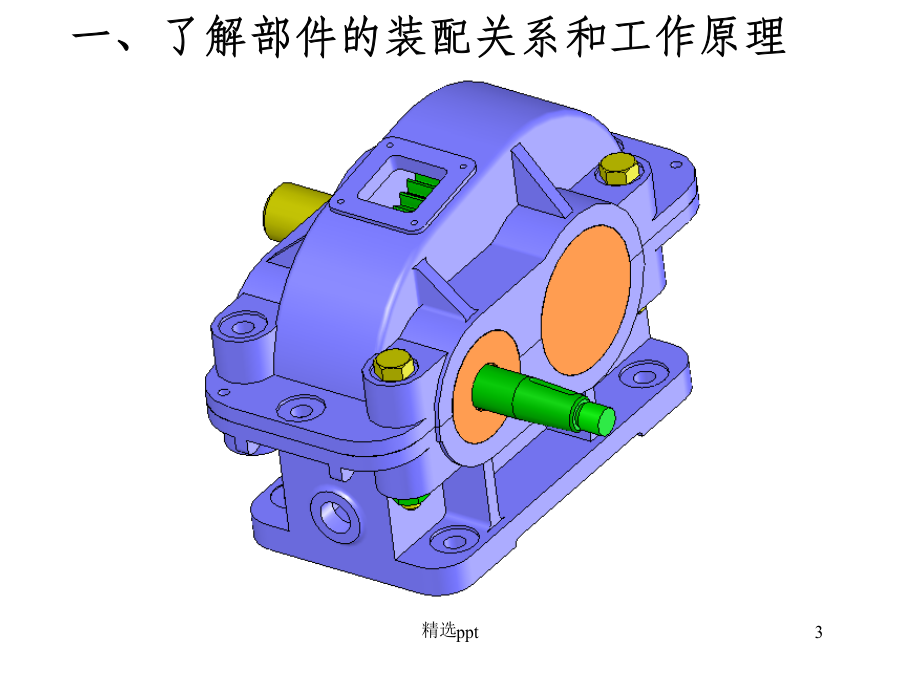

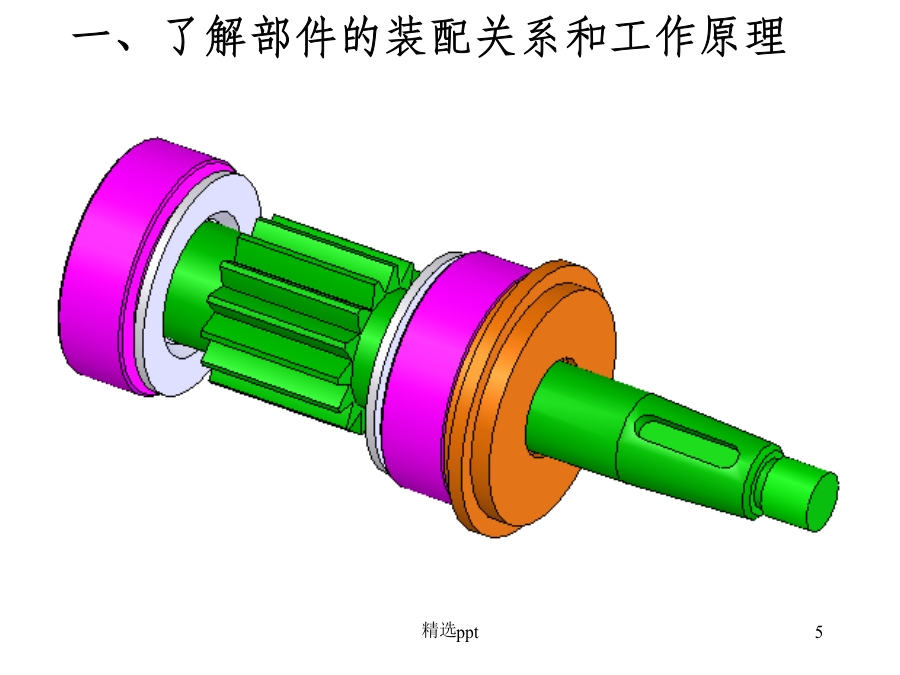

工程图学Ⅰ减速器装配图一、了解部件的装配关系和工作原理一、了解部件的装配关系和工作原理一、了解部件的装配关系和工作原理一、了解部件的装配关系和工作原理一、了解部件的装配关系和工作原理嵌入端盖16、24嵌入端盖19、28大齿轮31挡油环齿轮轴滚动轴承机盖机体一、了解部件的装配关系和工作原理二、视图选择二、视图选择2、其它视图的选择三、画图步骤12、画图框，画出标题栏、明细栏的位置；画各视图的主要轴线，中心线和图形定位轴线。3、画图顺序。有两种方案：
（1）从主视图画起，几个视图相互配合一起画；
（2）先画某一视图，然后再画其他视图。
在画每个视图时，应考虑从外向内画还是从内向外画。
从外向内画就是从机器（或部件）的机体出发，逐次向里面画出各个零件。其优点是便于从整体的合理布局出发。
从内向外画就是从里面的主要装配干线出发，逐次向外扩展。其优点是从最内层实形零件画起，按装配顺序逐步向四周扩展，层次分明。三、画图步骤3三、画图步骤4三、画图步骤5三、画图步骤6三、画图步骤74、校核底稿，擦去多余图线，进行图线加深，标注尺寸。注写技术要求，编写序号，填写标题栏和明细栏。
