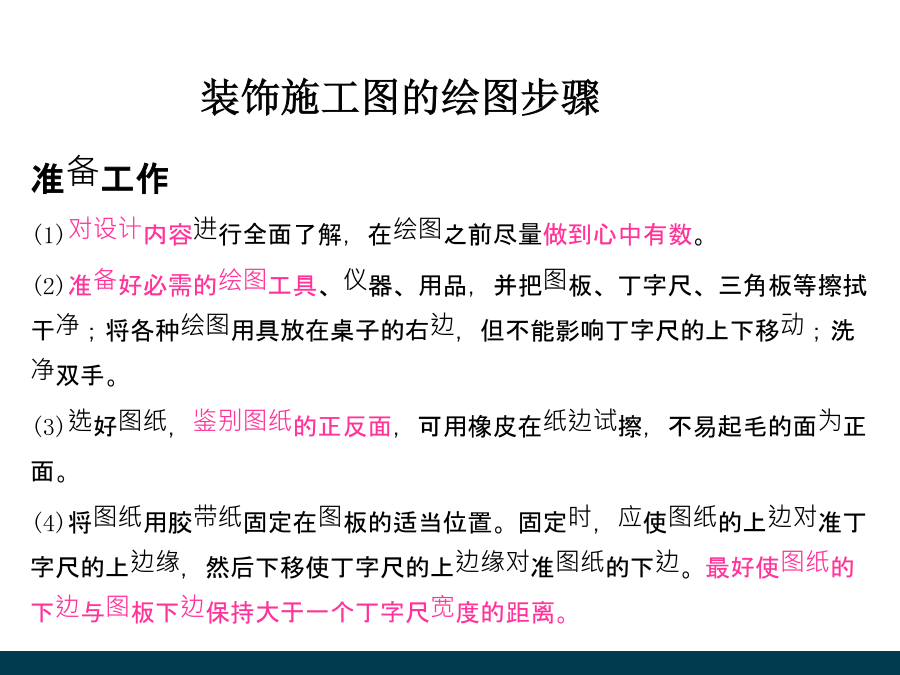

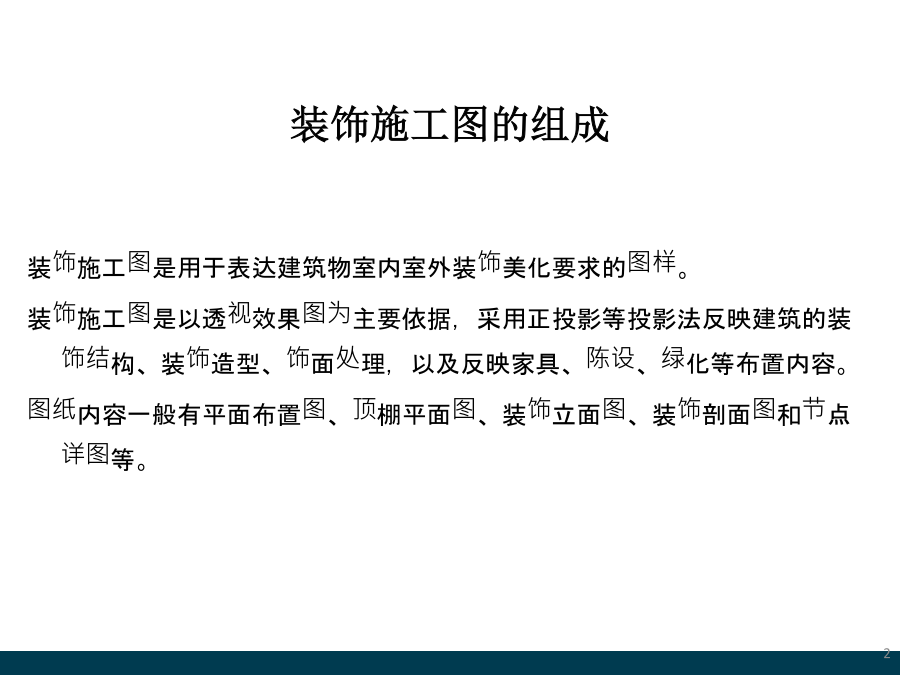

装饰施工图的画法2准备工作
(1)对设计内容进行全面了解，在绘图之前尽量做到心中有数。
(2)准备好必需的绘图工具、仪器、用品，并把图板、丁字尺、三角板等擦拭干净；将各种绘图用具放在桌子的右边，但不能影响丁字尺的上下移动；洗净双手。
(3)选好图纸，鉴别图纸的正反面，可用橡皮在纸边试擦，不易起毛的面为正面。
(4)将图纸用胶带纸固定在图板的适当位置。固定时，应使图纸的上边对准丁字尺的上边缘，然后下移使丁字尺的上边缘对准图纸的下边。最好使图纸的下边与图板下边保持大于一个丁字尺宽度的距离。长期以来，设计师们以笔、尺和圆规在图纸上进行手工绘图，正确的使用工具和仪器，是提高制图质量、准确和迅速绘制图样的前提。现在计算机辅助制图已经非常的普及，人们通过计算机命令代替了繁琐的手工制图。但是在方案设计的前期，我们还会需要徒手快速表达这些图样，掌握一定的手工制图基础是清晰表达绘图思路的有利途径。

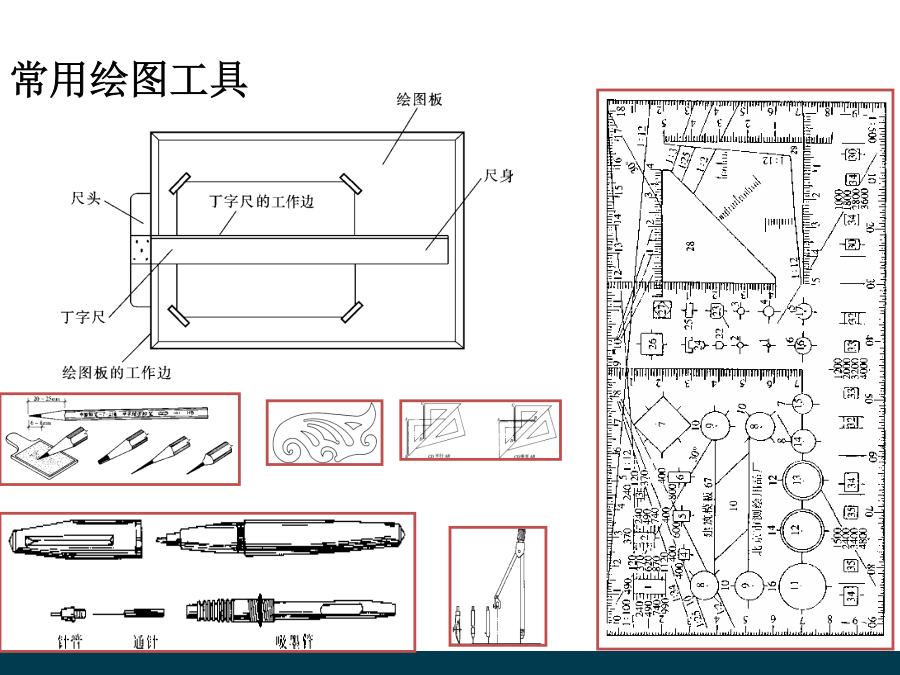

制图工具：图板、丁字尺、三角板、圆规、分规、比例尺、直线笔、绘图笔、曲线板、图纸、铅笔、模板、针管笔等。常用绘图工具(1)先画图框线和标题栏的位置。
(2)依据所画图形的大小、多少及复杂程度选择好比例，然后安排好各图形的位置，定好图形的中心线或基线。图面布置要适中、匀称。
(3)首先画图形的主要轮廓线，然后由大到小，由外到里，由整体到细部，完成图形所有轮廓线。
(4)画出尺寸线和尺寸界线等。
(5)检查修正底稿，擦去多余线条。(1)加深图线时，必须是先曲线、再直线、后斜线；各类图线的加深顺序为细点画线、细实线、粗实线、粗虚线。
(2)同类图线其粗细、深浅要保持一致，按照水平线从上到下，垂直线从左到右的顺序依次完成。
(3)最后画出起止符号，注写尺寸数字、说明，填写标题栏，加深图框线。一般地，凡是剖到的墙、柱的断面轮廓线用粗实线表示；家具、陈设、固定设备的轮廓线用中实线表示；其余投影线以细实线表示。在平面图中应注写各个房间的名称；房间开间、进深以及主要空间分隔物和固定设备的尺寸；不同地坪的标高；立面指向符号；详图索引符号；图名和比例等。平面布置图的画法凡是剖到的墙、柱的断面轮廓线用粗实线绘制；门、窗洞口的位置用虚线绘制；天花造型、灯具设备等用中实线绘制；其余用细实线绘制。为了表达清楚，避免产生歧义，一般把顶棚平面图中使用过的图例列表加以说明。材料的名称、规格、颜色；图案的尺寸、分格大小（达到能够放样的程度）；地面标高；图名和比例等。如果地面做法复杂，使用了多种材料，可以把图中使用过的材料列表加以说明，该表格一般绘制在图纸的右下角。立面图的最外轮廓线用粗实线绘制，地坪线可用加粗线（粗于标注粗度的1.4倍）绘制，装修构造的轮廓和陈设的外轮廓线用中实线绘制，对材料和质地的表现宜用细实线绘制。第一步：结合平面图，取适当比例（常用1：100、1：50），绘制建筑结构的轮廓（一般要剖过门或窗等洞口部位）；18详细标注加工尺寸、材料名称以及工程做法。第一步：取适当比例，根据物体
的尺寸，绘制大体轮廓；21装饰设计图样中尺寸起止符号有两种形式制图符号4、建筑物剖面图的剖切符号宜注写在正负0.000标高的平面图上。
5、断面的剖切符号应之用剖切位置线来表示，并应以粗实线绘制，长度为6——10mm。
6、剖面图或断面图，如与被剖切图样不在同一张图内，可在剖切位置线的
另一侧注明其所在图纸的编号，也可以在图上集中说明，比如“建施——6”。
在平面图中标识好剖面符号后，要在绘制剖面图下方标明相对应的剖面图名称，例如1——1剖面图。在工程图样的平、立、剖面图中，由于采用比例较小，对于工程物体的很多细部（如窗台、楼地面层等）和构配件（如栏杆扶手、门窗。各种装饰等）的构造、尺寸、材料、做法等无法表示清楚，因此为了施工的需要，常将这些在平、立、剖面图上表达不出的地方用较大比例绘制出图样，这些图样称为详图。1、索引出的详图，如在被索引的详图同在一张图纸内，应在索引符号的上半圆内用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平粗实线。
2、索引出的详图，如在被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中用阿拉伯数字注明该详图所在图纸的编号。数字较多时可加文字标注。3、索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。
4、索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为投射方向。剖切位置线为10mm。
被索引详图的位置和编号，应以详图符号表示。圆用粗实线绘制，直径为14mm，圆内横线用细实线绘制。详图应按下列规定编号：
1、详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号。
2、详图与被索引的图样不在一张图纸内时，应用细
