很全的水泵安装图解-PPT.ppt

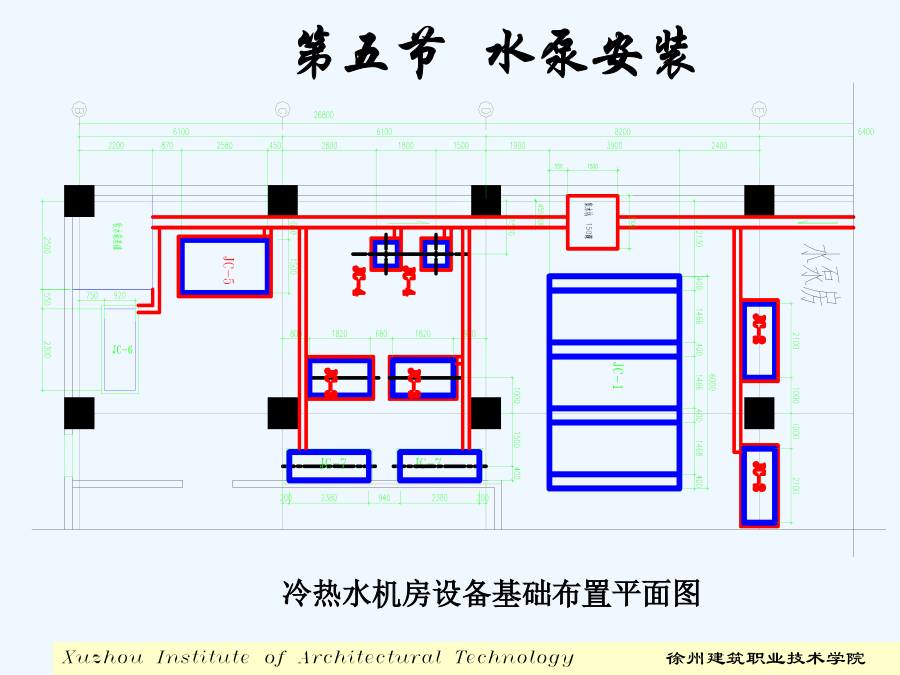

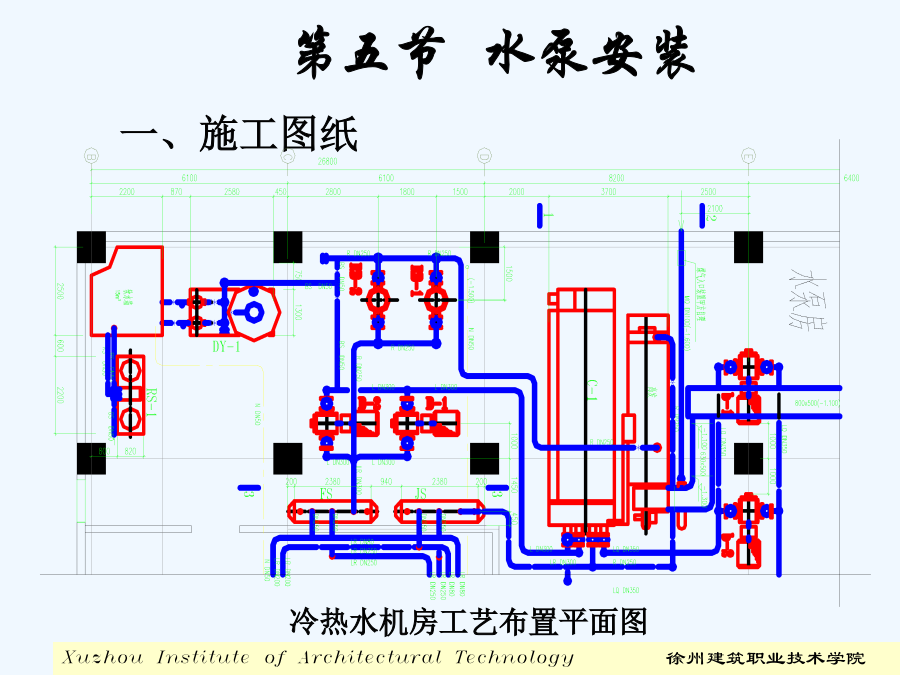

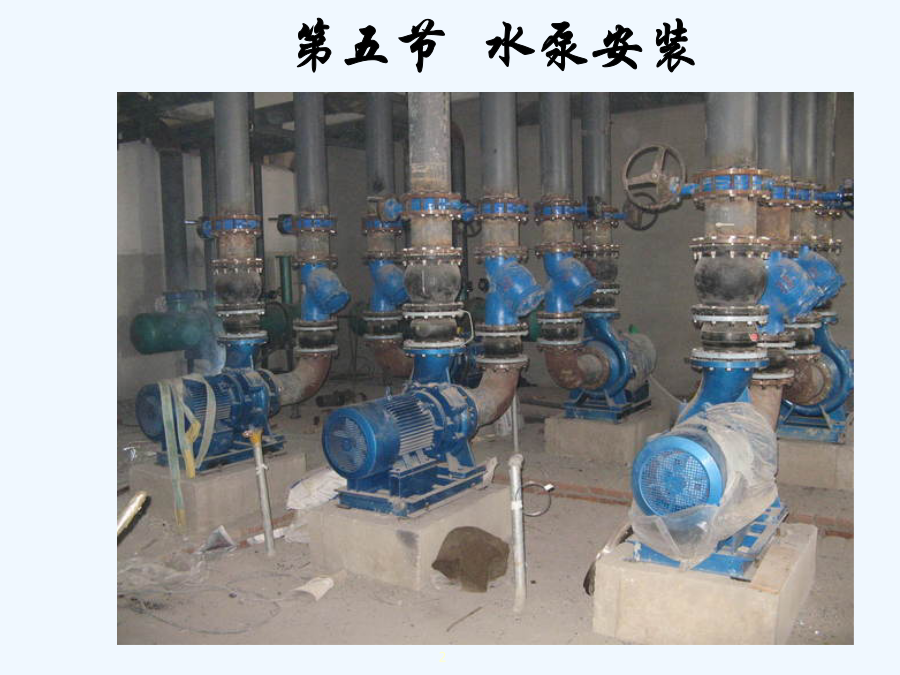

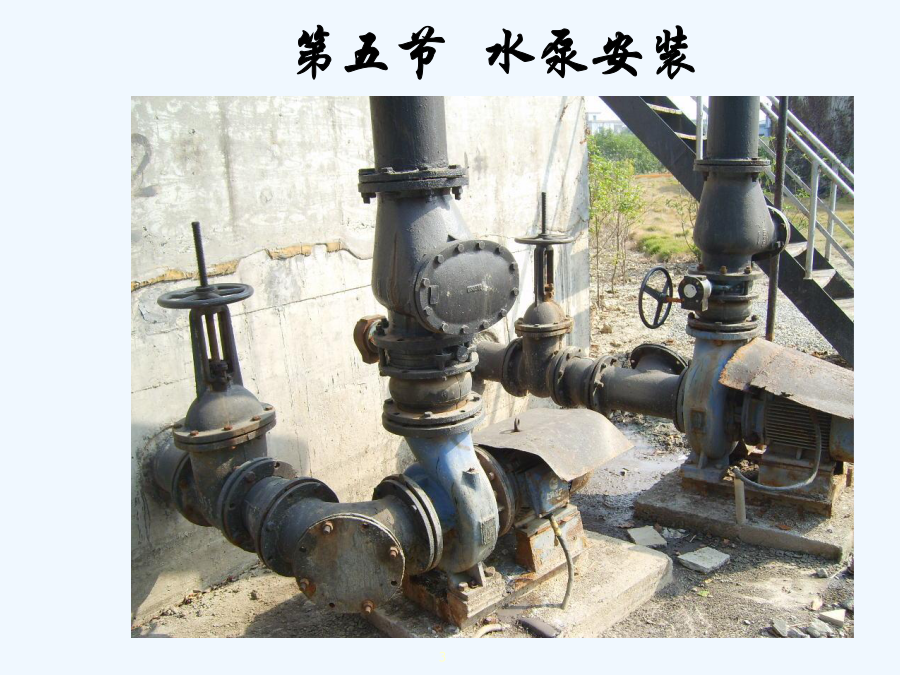

很全的水泵安装图解第五节水泵安装第五节水泵安装一、施工图纸冷热水机房设备基础布置平面图冷冻水泵基础大样定压补水设备基础大样大家应该也有点累了，稍作休息二、施工条件
1、水泵安装层已通过结构验收。
2、建筑物有关轴线、标高线已画出。
3、水泵基础混凝土强度已达到70%以上。三、施工工艺
施工工艺流程：1、泵的拆卸与清洗
整体出厂离心泵的安装，不用拆卸清洗后再吊运安装，只须将泵的外表面和底座上下部分全部清洗于净。
在清洗表面防锈油脂时，可采用现行国家标准金属清洗剂，擦洗后应及时吹干，并在设备表面涂上润滑油。泵壳表面应平整、光滑，无裂纹、砂眼，泵壳底脚与泵座间接触均匀良好，用0.05mm塞尺检查塞不进为合格。2、水泵就位及找正找平
水泵整机在基础上就位，机座中心线应与基础中心线重合，因此安装时首先在基础上划出中心线位置。（2）用吊垂线的方法，测量水泵进出口的法兰垂直平面与垂线是否平行，吊垂线法是将垂线从水泵进口吊下，用钢板尺测量法兰面与垂线的距离是否上下相等，如不相等，就说明不水平，应反复调整，直到相等为止。若不平行，可用调整垫铁的方法进行找平，垫铁厚度依需要而定，垫铁组在能放稳和不影响灌浆的情况下，应尽量靠近地脚螺栓。3、基础二次浇灌
水泵、电机找正找平后即可向地脚螺栓孔和基础与水泵底座之间的空隙内灌注细石混凝土并捣实，使地脚螺栓与基础连为一体。配管安装减振试运转负荷试运转三、质量标准水泵安装允许偏差
