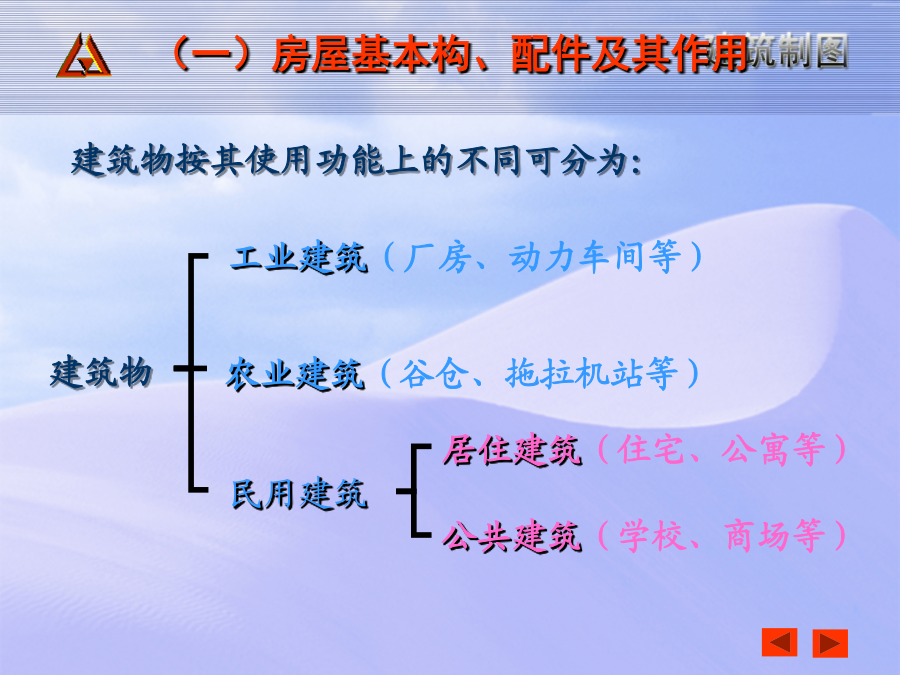

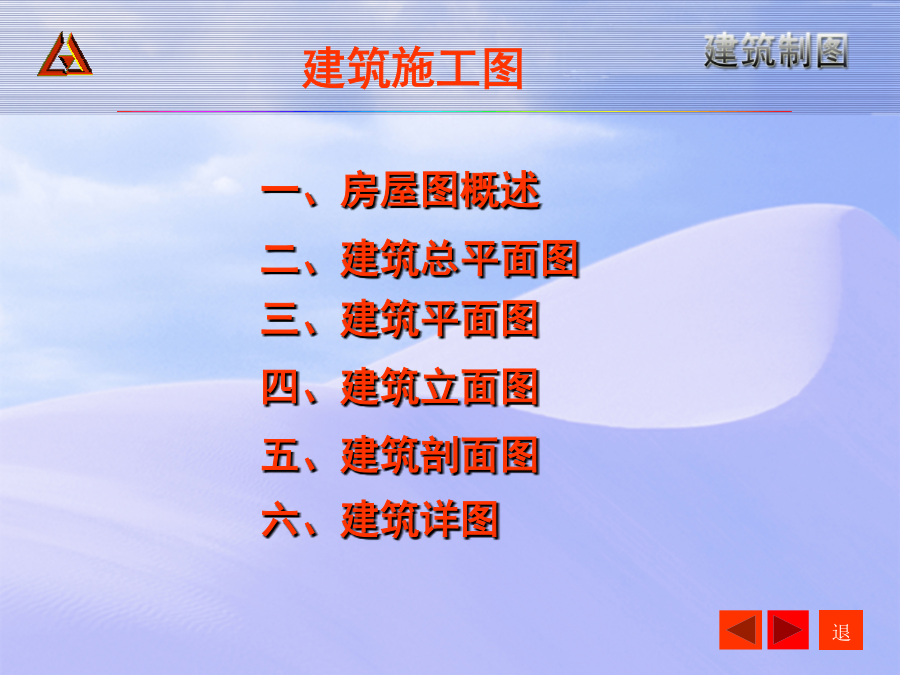

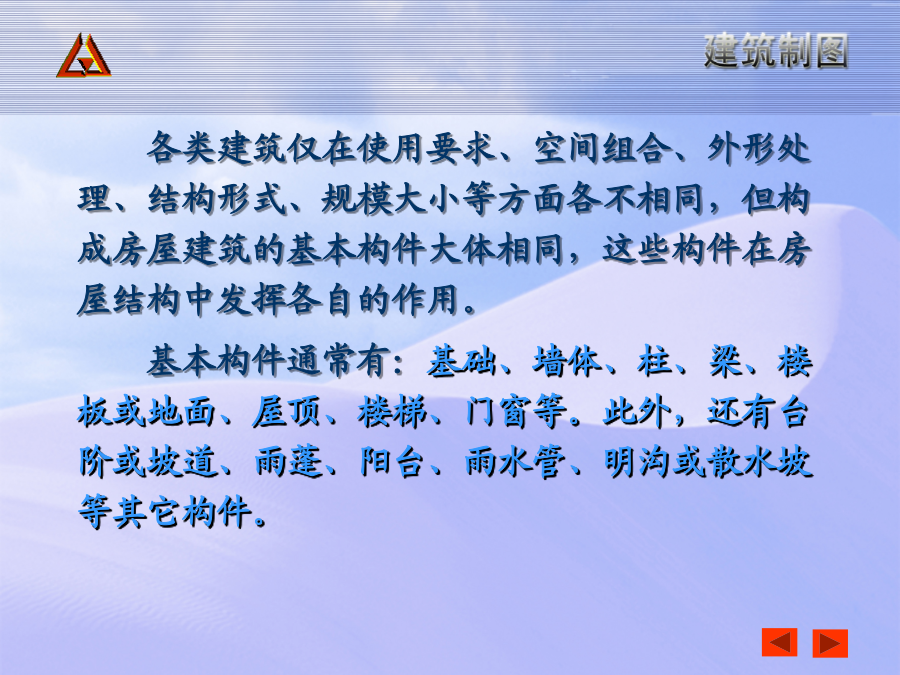

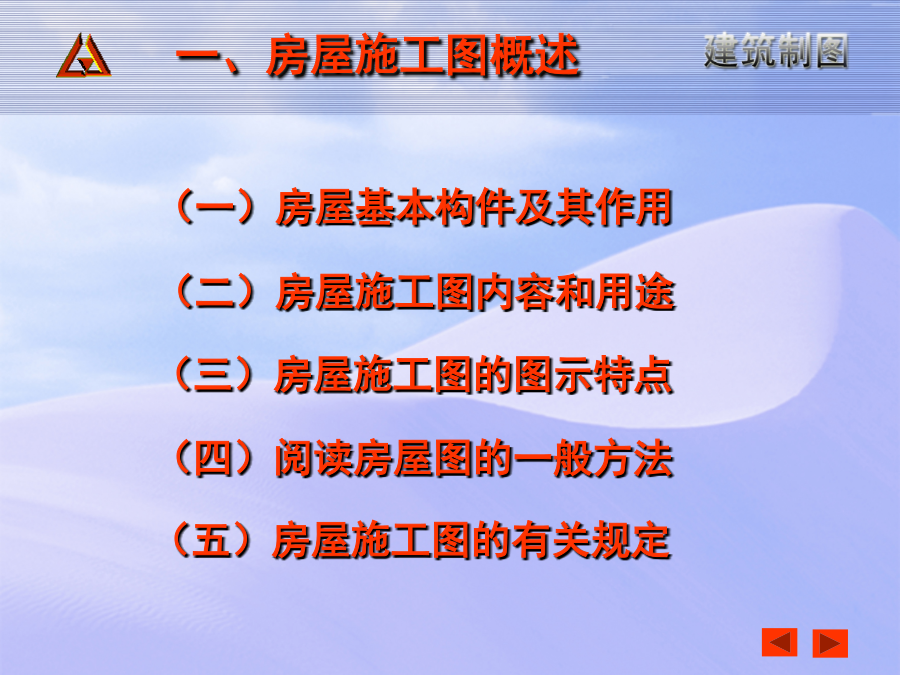

建筑施工图一、房屋施工图概述（一）房屋基本构、配件及其作用各类建筑仅在使用要求、空间组合、外形处理、结构形式、规模大小等方面各不相同，但构成房屋建筑的基本构件大体相同，这些构件在房屋结构中发挥各自的作用。

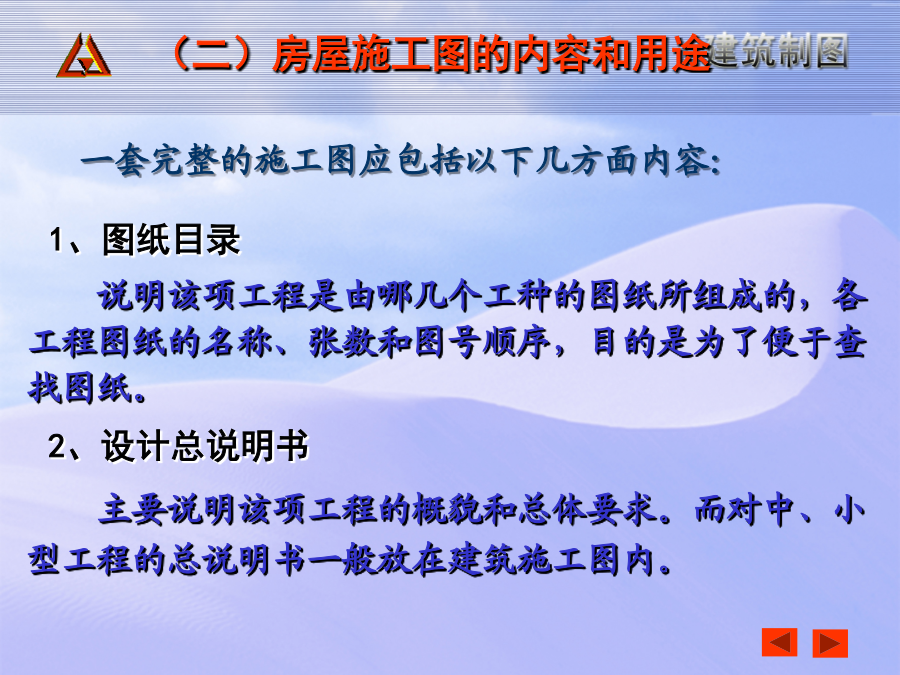

基本构件通常有：基础、墙体、柱、梁、楼板或地面、屋顶、楼梯、门窗等。此外，还有台阶或坡道、雨蓬、阳台、雨水管、明沟或散水坡等其它构件。（二）房屋施工图的内容和用途主要表达建筑物的内外形状、尺寸、结构构造、材料做法和施工要求等。其基本图纸包括：总平面图、建筑平、立、剖面图和建筑详图。建筑给水排水施工图：主要表达给水、排水管道的布置和设备安装。（四）阅读建筑施工图的一般方法（五）建筑施工图的有关规定定位轴线用细点划线绘制，其端部绘制直径为8mm的细实线圆，在圆圈中书写轴线编号。
规定竖向轴线编号用阿拉伯数字，自左向右顺序编写；横向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。附加定位轴线的表示方法及含义绝对标高是以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。在施工图中，由于房屋体形大，房屋的平、立、剖面图均采用小比例绘制，因而某些局部无法表达清楚，需要另绘制其详图进行表达。二、总平面图和施工总说明（一）总平面图图示方法和用途（二）建筑总平面图的基本内容（三）阅读总平面图时应注意事项：（四）施工总说明三、建筑平面图对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同，可将其作为标准层，并在图样下方注写适用的楼层图名（如三、四、五层平面图）。若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。（二）建筑平面图的基本内容（三）有关图线、绘图比例的规定（四）建筑平面图的读图注意事项（五）屋顶平面图2、屋顶平面图的读图注意事项四、建筑立面图（一）建筑立面图的图示方法和命名（三）有关图线、绘图比例的规定（二）建筑立面图的图示内容（五）建筑立面图的绘制步骤五、建筑剖面图建筑剖面图主要用于表达房屋内部高度方向构件布置、上下分层情况、层高、门窗洞口高度，以及房屋内部的结构形式。（二）建筑剖面图的基本内容（三）有关中图线、比例的规定（四）建筑剖面图的读图注意事项（五）建筑剖面图的绘制步骤六、建筑详图就民用建筑而言，应绘制建筑详图的部位很多，如不同部位的外墙详图、楼体间详图、室内固定设备布置（卫生间、厨房等）的详图。另外还有大量的建筑构、配件采用了标准图集说明详图构造，在施工图中可以简化或用代号表示，而在施工中必须配合相应标准图集才能阅读清楚。（二）楼梯详图节点详图应标注详图索引符号，在底层楼梯平面图中应标出楼梯剖面图的剖切位置符号和剖视方向。返回此课件下载可自行编辑修改，供参考！
