磁耦合谐振式无线电能传输系统三线圈结构研究
随着现代社会对于无线电能传输技术的需求不断增加，磁耦合谐振式无线电能传输系统逐渐成为了研究的热点。三线圈结构是该系统中的一种重要结构，本文将对其进行研究和探讨。
一、磁耦合谐振式无线电能传输系统简介
磁耦合谐振式无线电能传输系统是一种将电能通过电磁场传输至目标设备的技术，其采用谐振电路及磁耦合技术，实现高效能量传输。该系统主要由能量源、能量接收器、双稳态谐振电路及磁耦合电路组成。该系统的特点包括距离透明、环境适应性强、节能、高效、及能在普通环境下工作等。
二、三线圈结构的意义及优势
三线圈结构作为磁耦合谐振式无线电能传输系统中的一种重要结构，具有以下优势和意义：
1、增加传输距离
三线圈结构可以通过增加传输距离，从而使该系统在更大的范围内实现能量传输。
2、增加传输效率
三线圈结构具有更好的传输能量的能力。具体地，由于有更多的铜线可用于传输能量，因此能够使能量在传输过程中获得更少的损耗，从而提高传输效率。
3、抗干扰能力强
由于三线圈结构可以通过改变磁耦合系数，从而实现抗干扰能力更强的特点。因此，即使在如电视机和微波炉这样的电磁干扰环境下，该系统仍能正常工作且能量传输能力不受影响。
三、三线圈结构的工作原理
在三线圈结构中，能量源与接收器之间通过三个线圈相连接，其中，最外侧的两个线圈（即发送线圈和接收线圈）负责传输电磁场来实现能量的传输，而中间的线圈（即中间线圈）则负责磁耦合，增加了传输距离和效率。这样，能量源产生谐振电源，它将以特定的频率工作，并在发送线圈上产生电磁场。这个电磁场将与发送线圈和中间线圈的磁场发生磁共振。而接收线圈则通过上述机构接收电磁场，并将其转换为直流电能使目标设备正常工作。

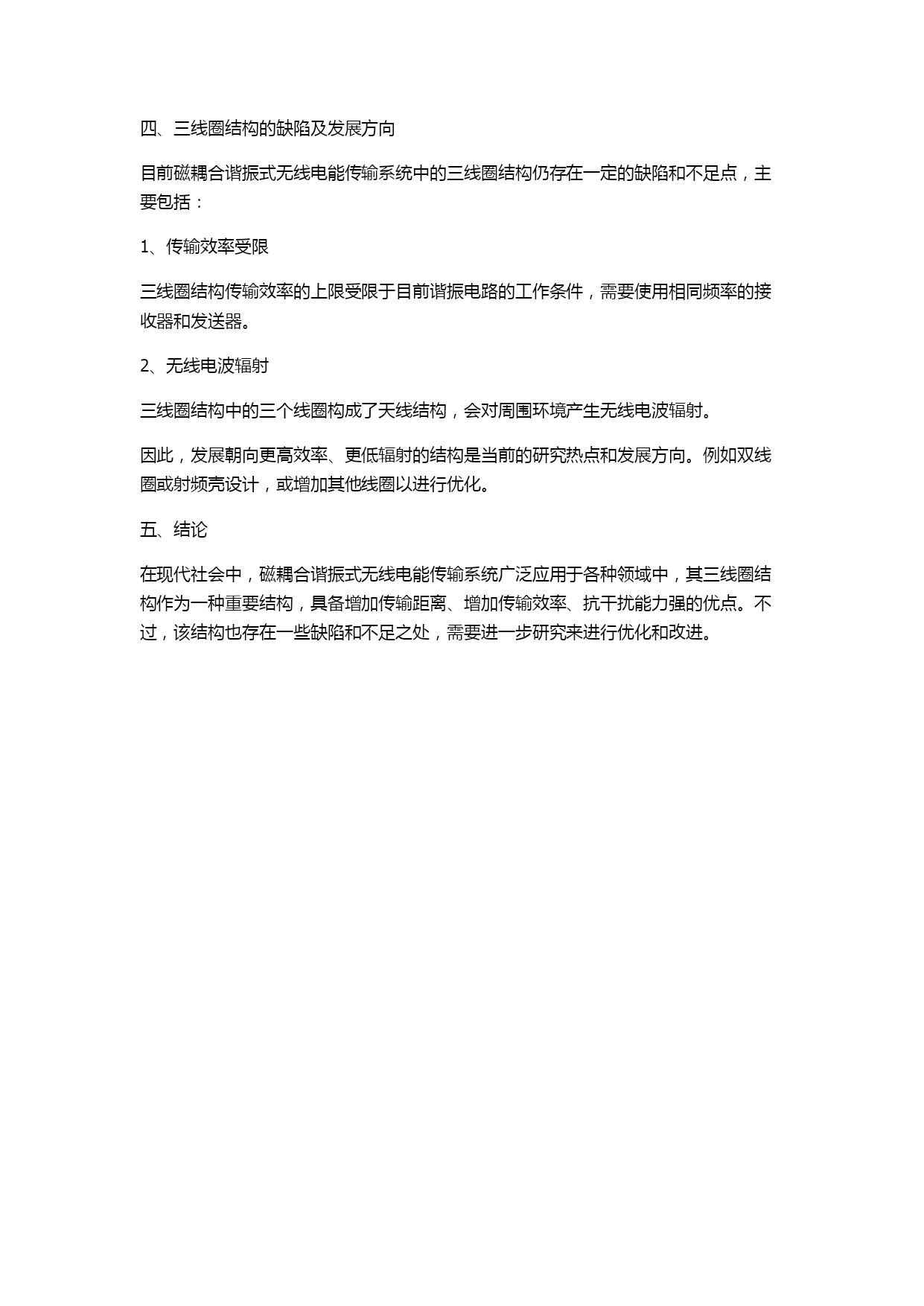

四、三线圈结构的缺陷及发展方向
目前磁耦合谐振式无线电能传输系统中的三线圈结构仍存在一定的缺陷和不足点，主要包括：
1、传输效率受限
三线圈结构传输效率的上限受限于目前谐振电路的工作条件，需要使用相同频率的接收器和发送器。
2、无线电波辐射
三线圈结构中的三个线圈构成了天线结构，会对周围环境产生无线电波辐射。
因此，发展朝向更高效率、更低辐射的结构是当前的研究热点和发展方向。例如双线圈或射频壳设计，或增加其他线圈以进行优化。
五、结论
在现代社会中，磁耦合谐振式无线电能传输系统广泛应用于各种领域中，其三线圈结构作为一种重要结构，具备增加传输距离、增加传输效率、抗干扰能力强的优点。不过，该结构也存在一些缺陷和不足之处，需要进一步研究来进行优化和改进。
