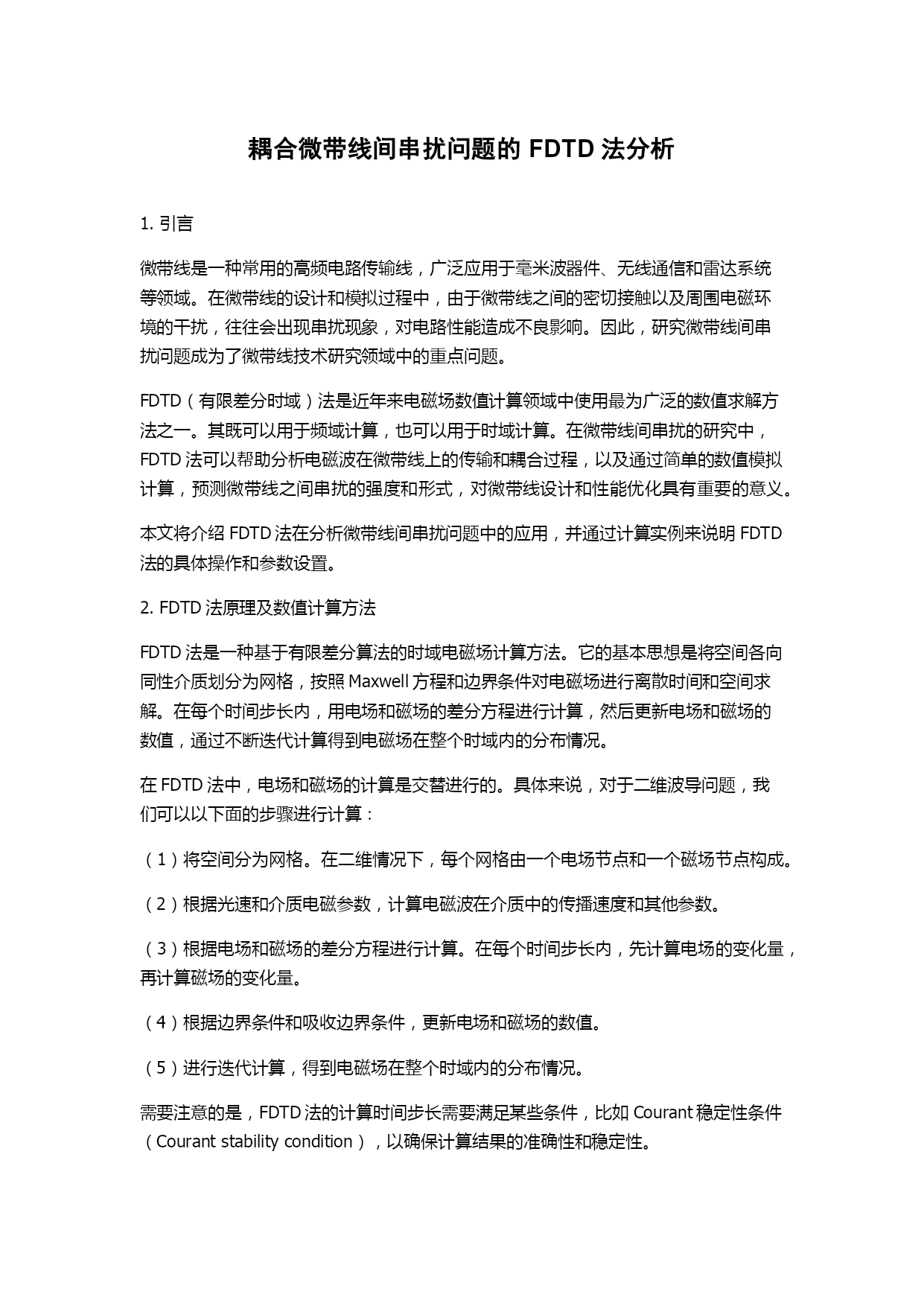

耦合微带线间串扰问题的FDTD法分析
1.引言
微带线是一种常用的高频电路传输线，广泛应用于毫米波器件、无线通信和雷达系统等领域。在微带线的设计和模拟过程中，由于微带线之间的密切接触以及周围电磁环境的干扰，往往会出现串扰现象，对电路性能造成不良影响。因此，研究微带线间串扰问题成为了微带线技术研究领域中的重点问题。
FDTD（有限差分时域）法是近年来电磁场数值计算领域中使用最为广泛的数值求解方法之一。其既可以用于频域计算，也可以用于时域计算。在微带线间串扰的研究中，FDTD法可以帮助分析电磁波在微带线上的传输和耦合过程，以及通过简单的数值模拟计算，预测微带线之间串扰的强度和形式，对微带线设计和性能优化具有重要的意义。
本文将介绍FDTD法在分析微带线间串扰问题中的应用，并通过计算实例来说明FDTD法的具体操作和参数设置。
2.FDTD法原理及数值计算方法
FDTD法是一种基于有限差分算法的时域电磁场计算方法。它的基本思想是将空间各向同性介质划分为网格，按照Maxwell方程和边界条件对电磁场进行离散时间和空间求解。在每个时间步长内，用电场和磁场的差分方程进行计算，然后更新电场和磁场的数值，通过不断迭代计算得到电磁场在整个时域内的分布情况。
在FDTD法中，电场和磁场的计算是交替进行的。具体来说，对于二维波导问题，我们可以以下面的步骤进行计算：
（1）将空间分为网格。在二维情况下，每个网格由一个电场节点和一个磁场节点构成。
（2）根据光速和介质电磁参数，计算电磁波在介质中的传播速度和其他参数。
（3）根据电场和磁场的差分方程进行计算。在每个时间步长内，先计算电场的变化量，再计算磁场的变化量。
（4）根据边界条件和吸收边界条件，更新电场和磁场的数值。
（5）进行迭代计算，得到电磁场在整个时域内的分布情况。
需要注意的是，FDTD法的计算时间步长需要满足某些条件，比如Courant稳定性条件（Courantstabilitycondition），以确保计算结果的准确性和稳定性。

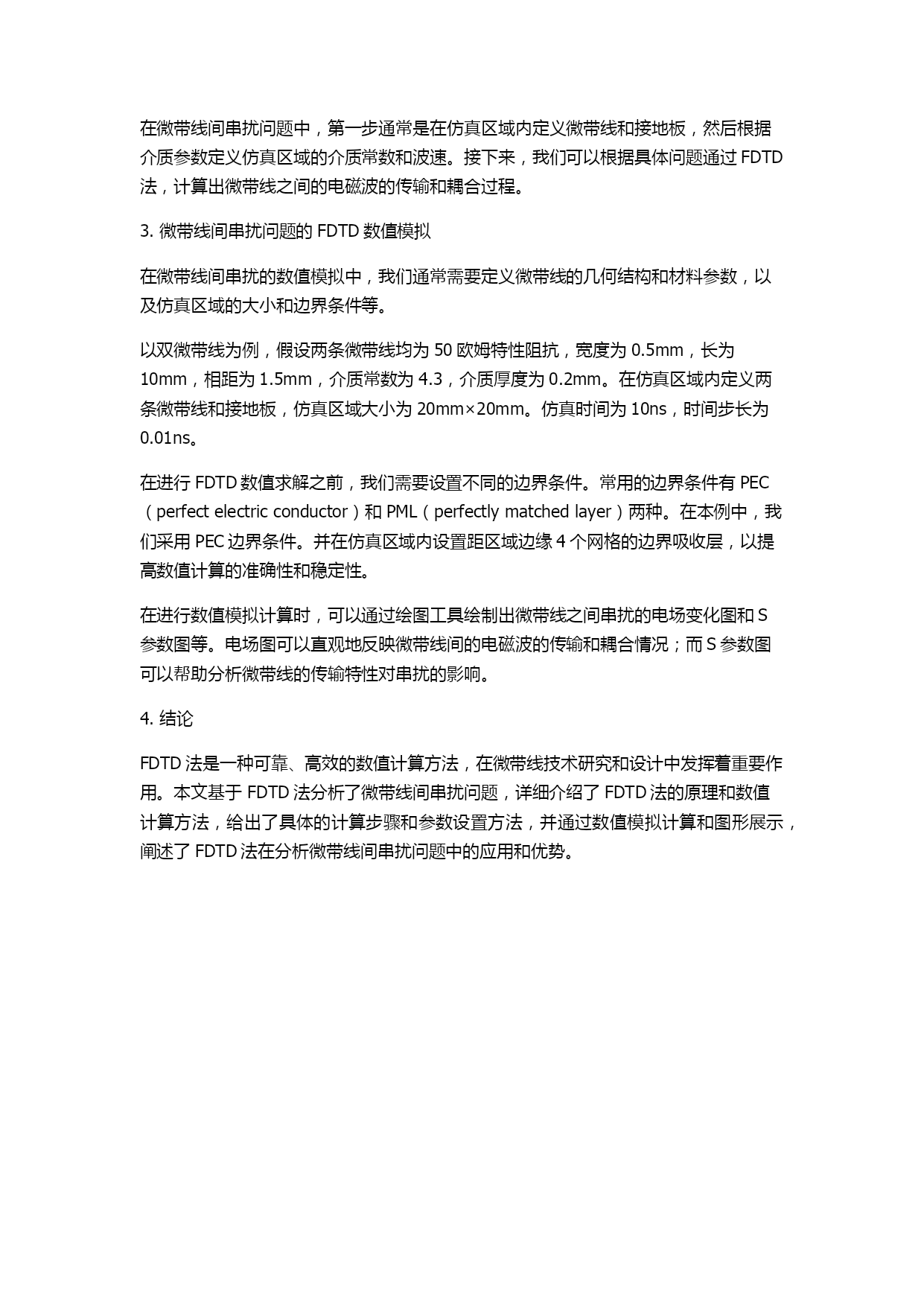

在微带线间串扰问题中，第一步通常是在仿真区域内定义微带线和接地板，然后根据介质参数定义仿真区域的介质常数和波速。接下来，我们可以根据具体问题通过FDTD法，计算出微带线之间的电磁波的传输和耦合过程。
3.微带线间串扰问题的FDTD数值模拟
在微带线间串扰的数值模拟中，我们通常需要定义微带线的几何结构和材料参数，以及仿真区域的大小和边界条件等。
以双微带线为例，假设两条微带线均为50欧姆特性阻抗，宽度为0.5mm，长为10mm，相距为1.5mm，介质常数为4.3，介质厚度为0.2mm。在仿真区域内定义两条微带线和接地板，仿真区域大小为20mm×20mm。仿真时间为10ns，时间步长为0.01ns。
在进行FDTD数值求解之前，我们需要设置不同的边界条件。常用的边界条件有PEC（perfectelectricconductor）和PML（perfectlymatchedlayer）两种。在本例中，我们采用PEC边界条件。并在仿真区域内设置距区域边缘4个网格的边界吸收层，以提高数值计算的准确性和稳定性。
在进行数值模拟计算时，可以通过绘图工具绘制出微带线之间串扰的电场变化图和S参数图等。电场图可以直观地反映微带线间的电磁波的传输和耦合情况；而S参数图可以帮助分析微带线的传输特性对串扰的影响。
4.结论
FDTD法是一种可靠、高效的数值计算方法，在微带线技术研究和设计中发挥着重要作用。本文基于FDTD法分析了微带线间串扰问题，详细介绍了FDTD法的原理和数值计算方法，给出了具体的计算步骤和参数设置方法，并通过数值模拟计算和图形展示，阐述了FDTD法在分析微带线间串扰问题中的应用和优势。
