3.受弯构件斜截面承载力计算3ppt文档.ppt

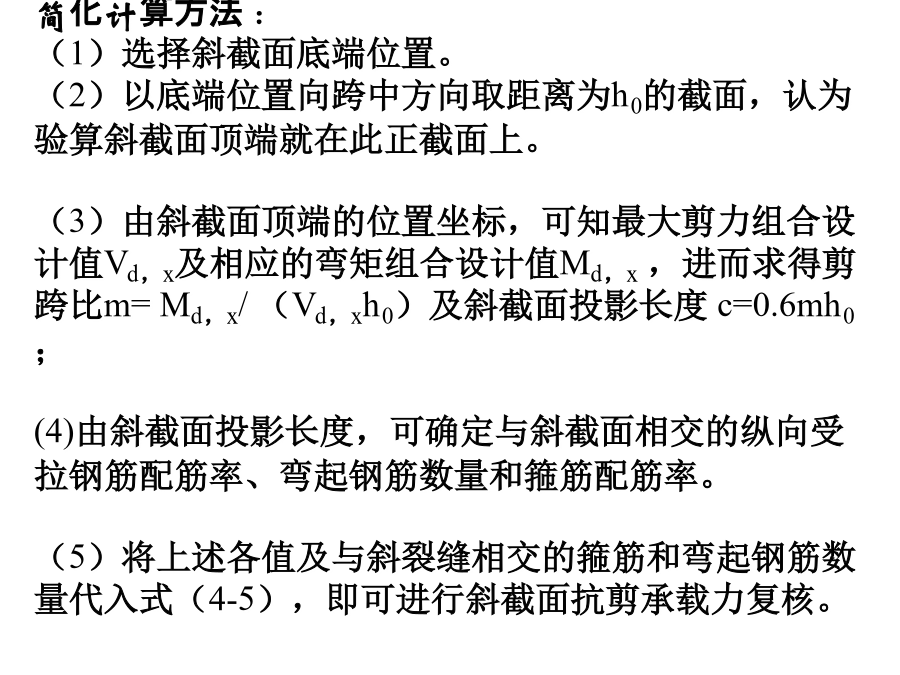

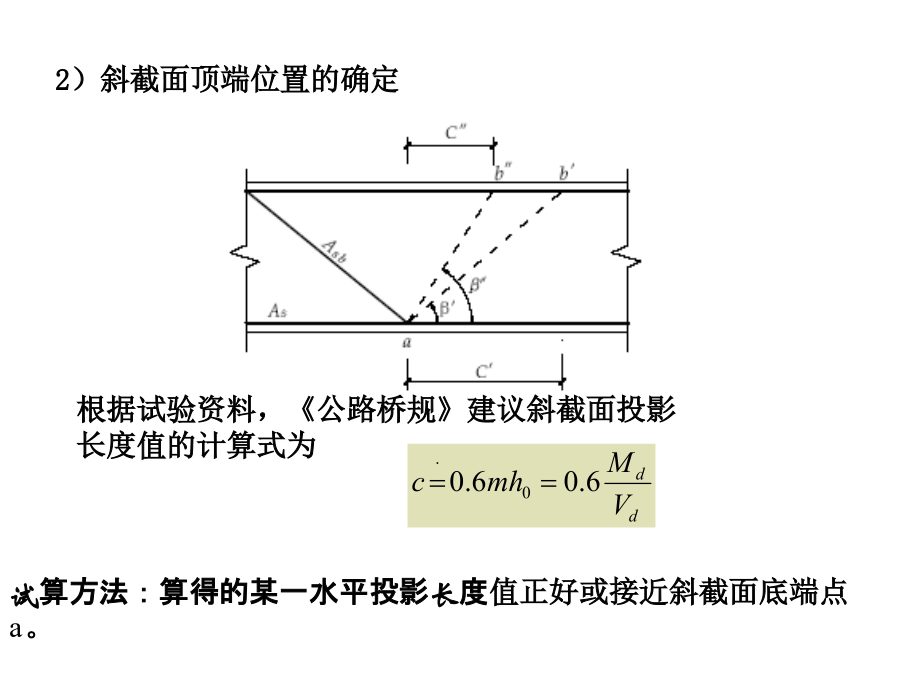

4.5全梁承载能力校核与构造要求2）斜截面顶端位置的确定简化计算方法：
（1）选择斜截面底端位置。
（2）以底端位置向跨中方向取距离为h0的截面，认为验算斜截面顶端就在此正截面上。

（3）由斜截面顶端的位置坐标，可知最大剪力组合设计值Vd，x及相应的弯矩组合设计值Md，x，进而求得剪跨比m=Md，x/（Vd，xh0）及斜截面投影长度c=0.6mh0；

(4)由斜截面投影长度，可确定与斜截面相交的纵向受拉钢筋配筋率、弯起钢筋数量和箍筋配筋率。

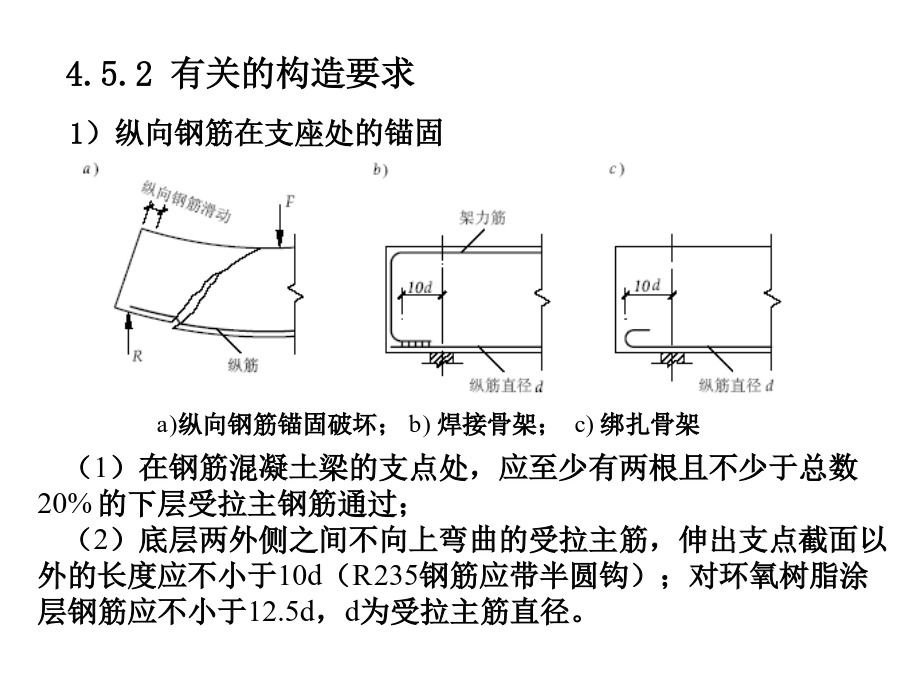

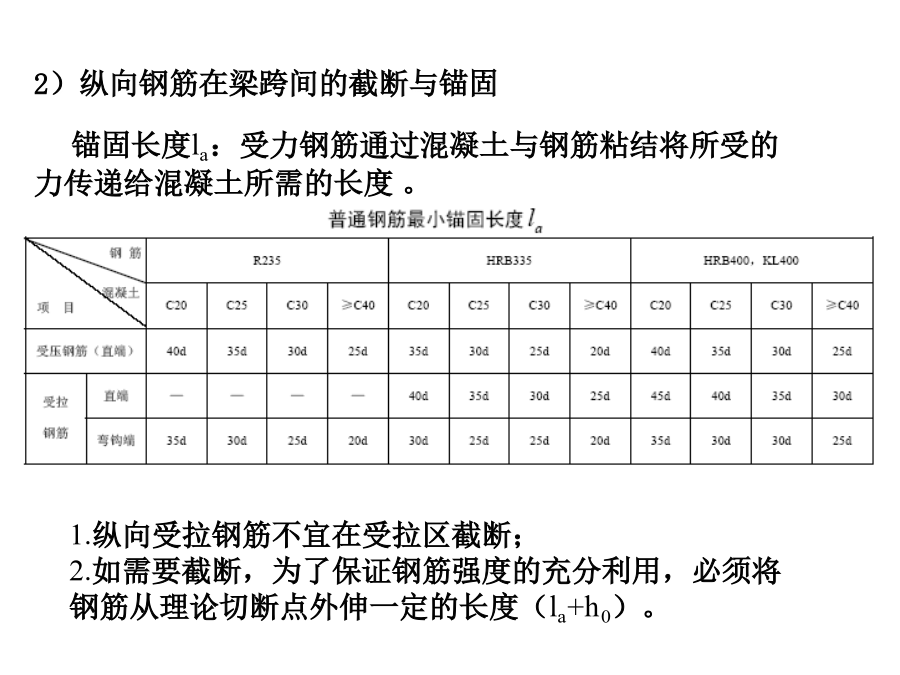

（5）将上述各值及与斜裂缝相交的箍筋和弯起钢筋数量代入式（4-5），即可进行斜截面抗剪承载力复核。4.5.2有关的构造要求2）纵向钢筋在梁跨间的截断与锚固3）箍筋的构造要求4.5.3装配式钢筋混凝土简支梁设计例题2）跨中截面的纵向受拉钢筋3）腹筋设计（3）计算剪力图分配（图4-24）（4）箍筋设计（5）弯起钢筋及斜筋设计按照计算剪力初步布置弯起钢筋如图4-26弯起钢筋弯起点初步位置，来逐个检查调整后主梁弯起钢筋、斜筋的布置图。4）斜截面抗剪承载能力的复核故距支座中心为h/2处的斜截面抗剪承载能力满足设计要求。作业
