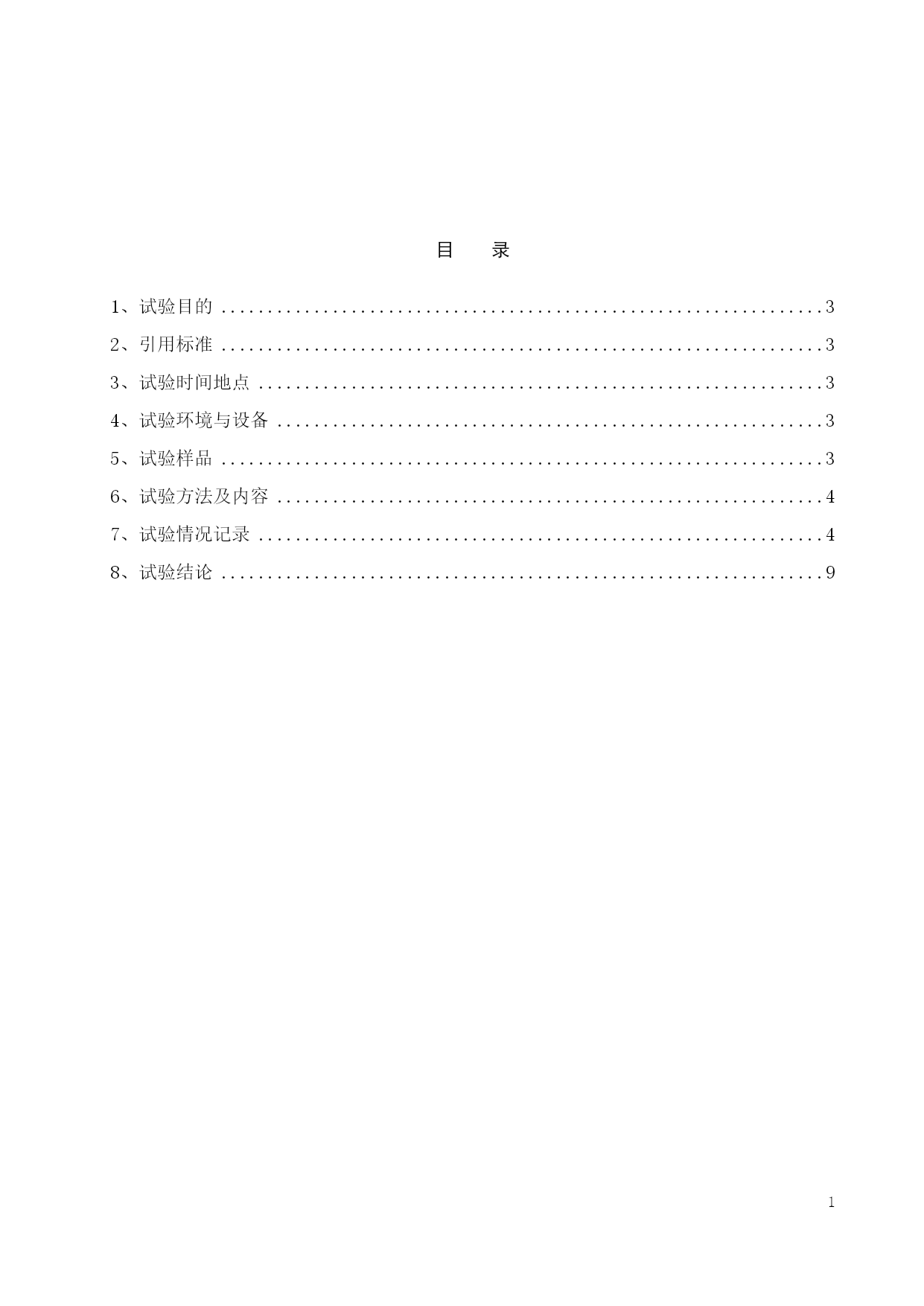

目录

TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc213745341"1、试验目的 PAGEREF_Toc213745341\h3
HYPERLINK\l"_Toc213745342"2、引用标准 PAGEREF_Toc213745342\h3
HYPERLINK\l"_Toc213745343"3、试验时间地点 PAGEREF_Toc213745343\h3
HYPERLINK\l"_Toc213745344"4、试验环境与设备 PAGEREF_Toc213745344\h3
HYPERLINK\l"_Toc213745345"5、试验样品 PAGEREF_Toc213745345\h3
HYPERLINK\l"_Toc213745346"6、试验方法及内容 PAGEREF_Toc213745346\h4
HYPERLINK\l"_Toc213745347"7、试验情况记录 PAGEREF_Toc213745347\h4
HYPERLINK\l"_Toc213745348"8、试验结论 PAGEREF_Toc213745348\h9

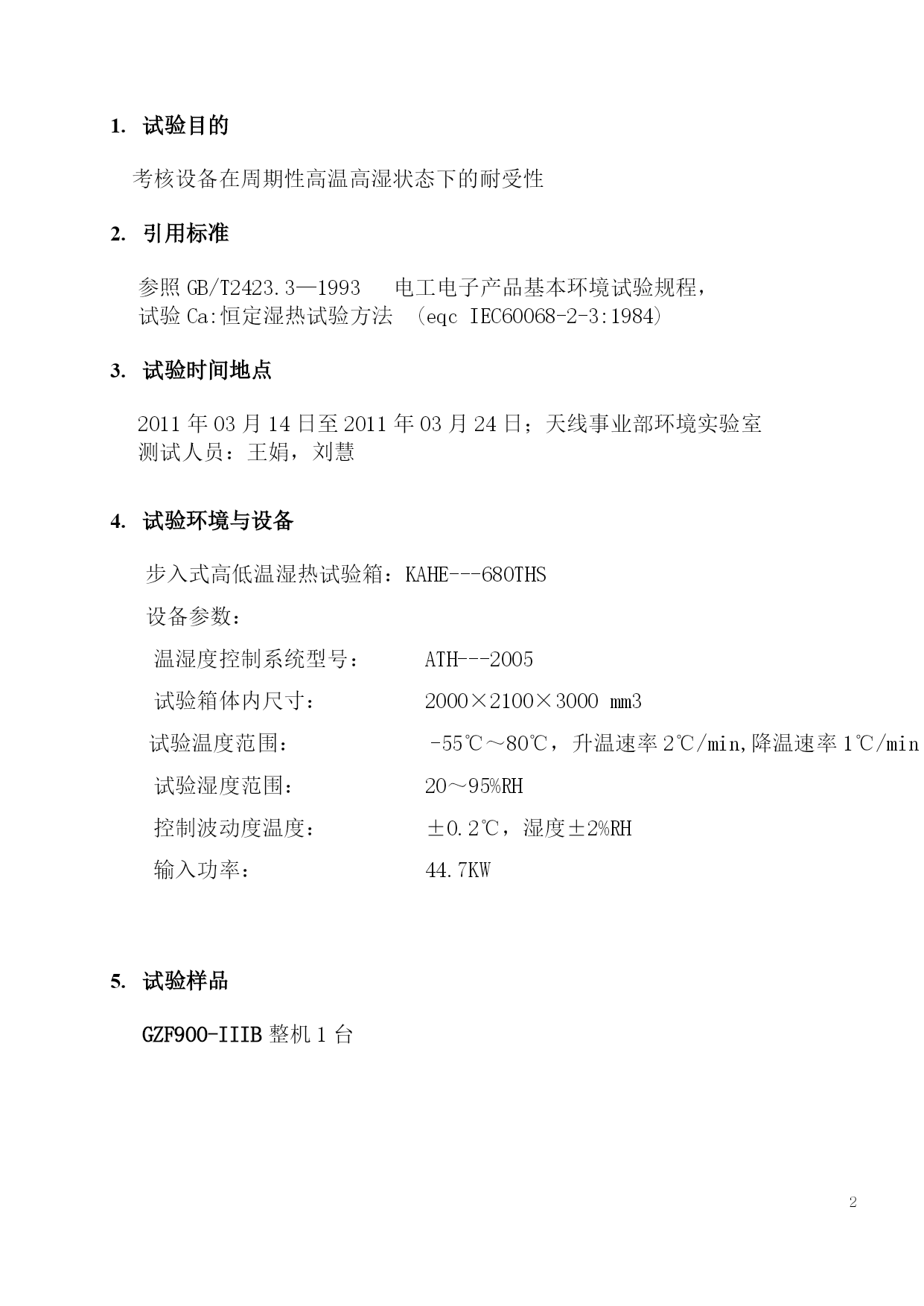

试验目的
考核设备在周期性高温高湿状态下的耐受性
引用标准
参照GB/T2423.3—1993电工电子产品基本环境试验规程，
试验Ca:恒定湿热试验方法(eqcIEC60068-2-3:1984)
试验时间地点
2011年03月14日至2011年03月24日；天线事业部环境实验室
测试人员：王娟，刘慧
试验环境与设备
步入式高低温湿热试验箱：KAHE---680THS
设备参数：
温湿度控制系统型号：ATH---2005
试验箱体内尺寸：2000×2100×3000mm3
试验温度范围：-55℃～80℃，升温速率2℃/min,降温速率1℃/min
试验湿度范围：20～95%RH
控制波动度温度：±0.2℃，湿度±2%RH
输入功率：44.7KW

试验样品

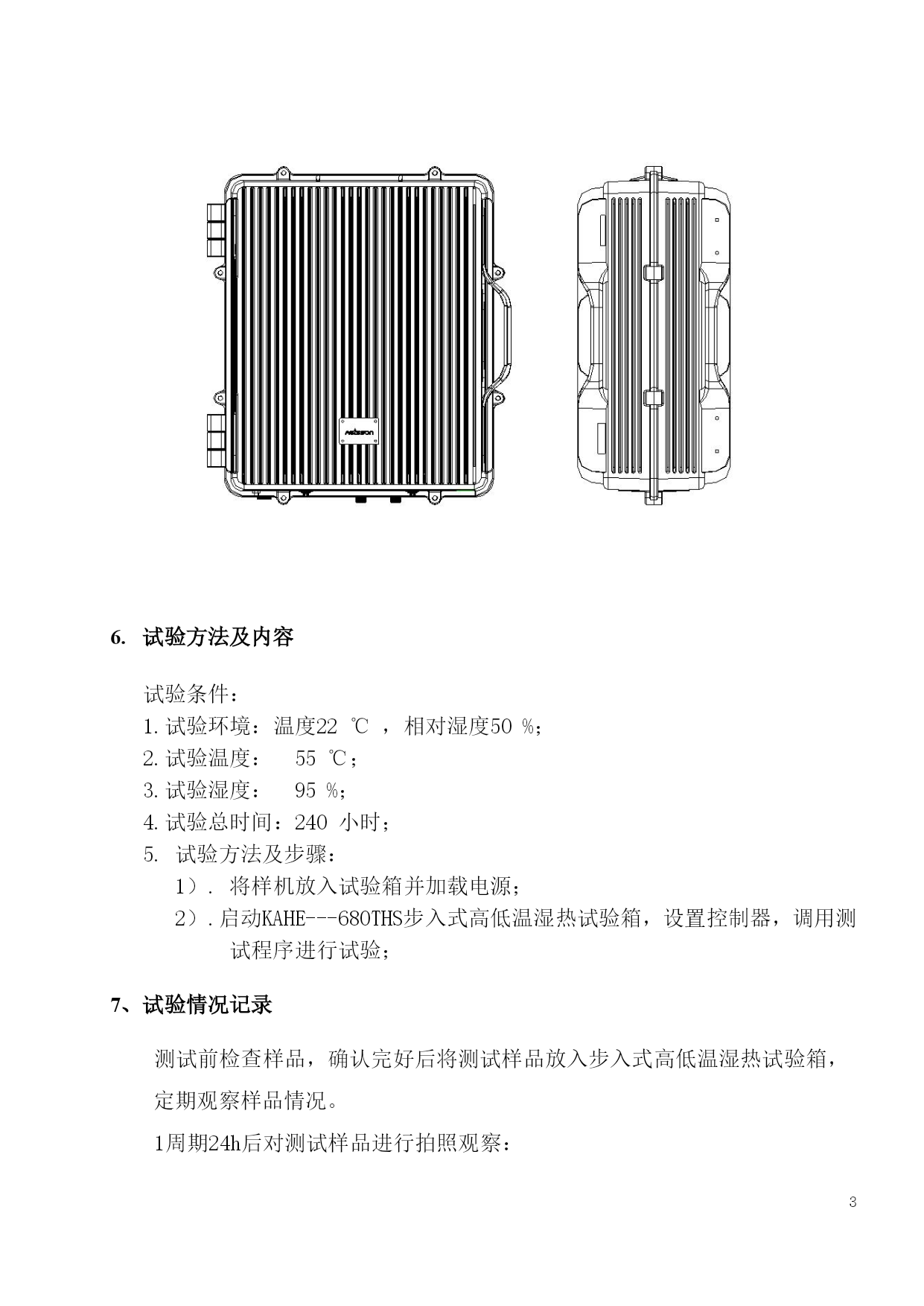

GZF900-IIIB整机1台

试验方法及内容
试验条件：
1.试验环境：温度22℃，相对湿度50%；
2.试验温度：55℃；
3.试验湿度：95%；
4.试验总时间：240小时；
5.试验方法及步骤：
1）.将样机放入试验箱并加载电源；
2）.启动KAHE---680THS步入式高低温湿热试验箱，设置控制器，调用测试程序进行试验；
7、试验情况记录
测试前检查样品，确认完好后将测试样品放入步入式高低温湿热试验箱，定期观察样品情况。

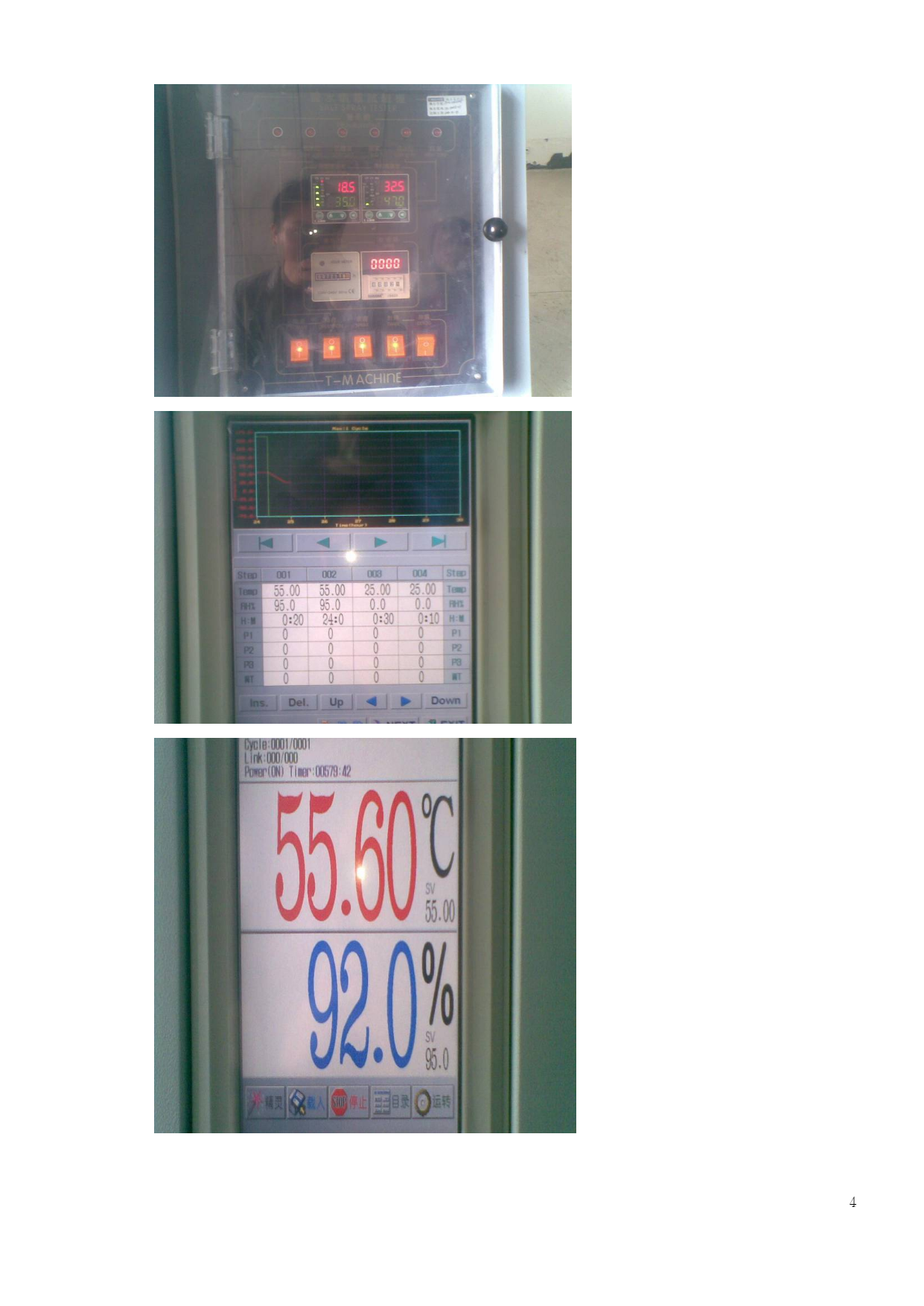

1周期24h后对测试样品进行拍照观察：

经观察，设备未见锈蚀痕迹。
随后每天定时观察样品测试情况。

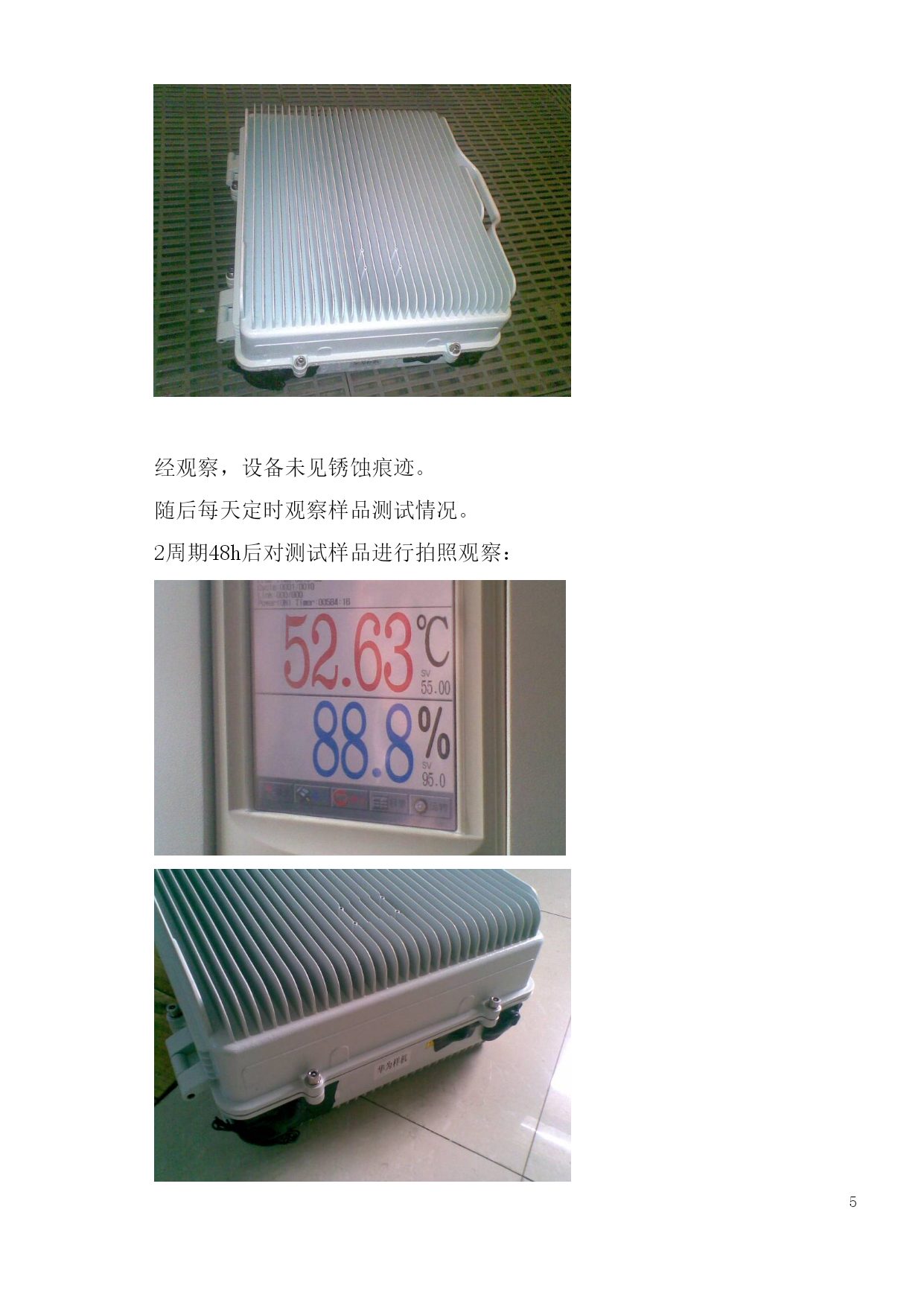

2周期48h后对测试样品进行拍照观察：

经观察，设备未见锈蚀痕迹。
6周期144h后对测试样品进行拍照观察：

经观察，设备未见锈蚀痕迹。
10周期240h后对测试样品进行拍照观察：

经观察，设备未见锈蚀痕迹。
8、试验结论
通过试验，被测样品在10周期240h内未发生锈蚀情况，设备可以耐受周期性的高温高湿。
