土的抗剪强度-同济学习资料.ppt

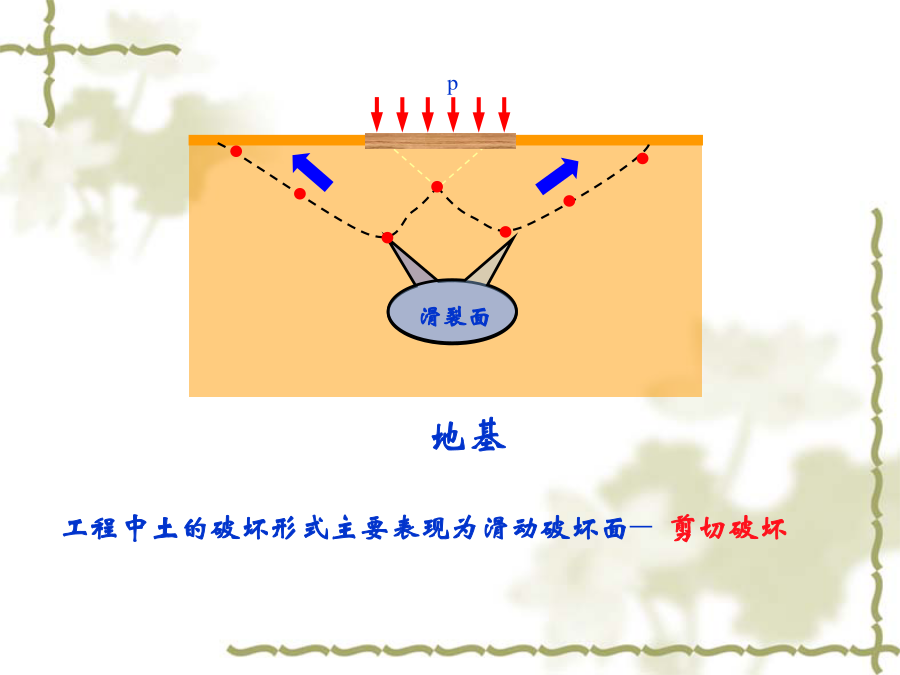

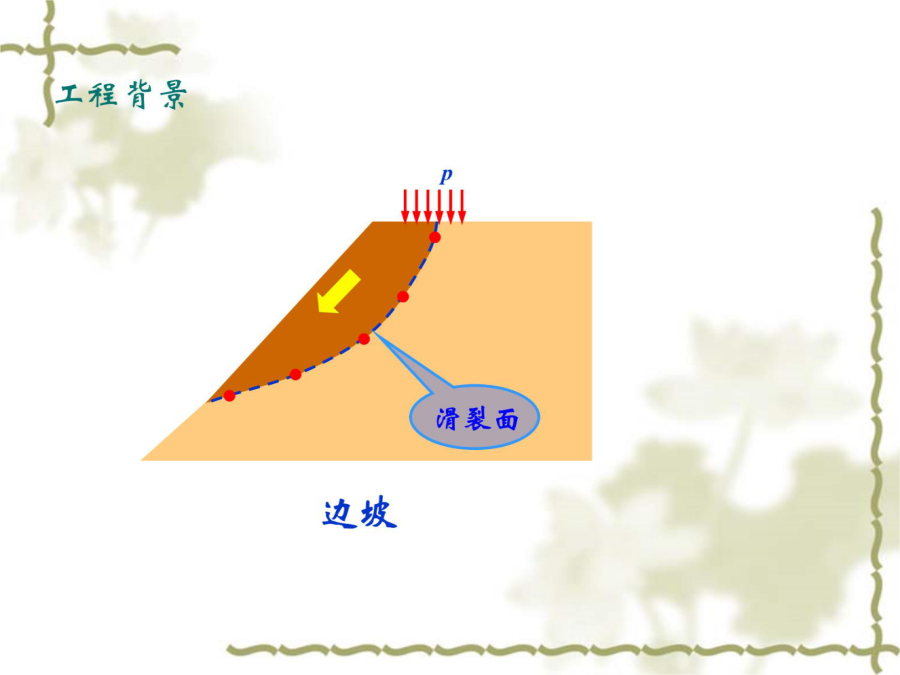

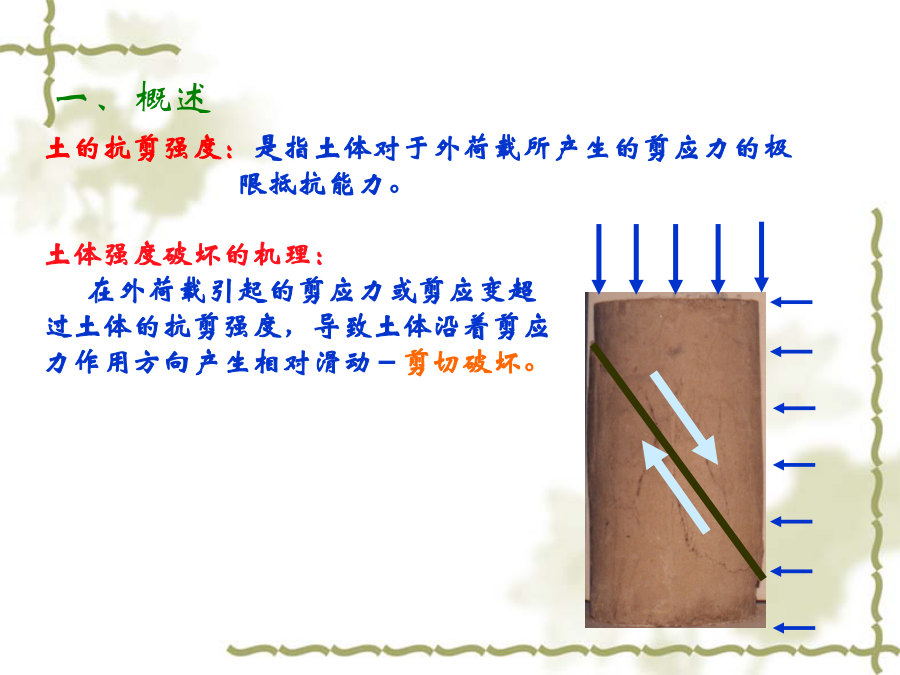

第五章土的抗剪强度一、概述挡土墙地基二、土的抗剪强度与极限平衡条件总应力法：三、土的剪切试验方法剪切前施加在试样顶面上的竖向压力为剪破面上的法向应力，剪应力为剪切力T除以试样面积A直剪试验方法分类2.三轴压缩试验3三轴试验方法有效应力圆将总应力圆在水平轴上左移uf得到相应的有效应力圆，按有效应力圆强度包线可确定c、实验室的UU试验：
在有效固结压力c条件下的CU强度值。在整个排水剪试验过程中，uf＝0，总应力全部转化为有效应力，所以总应力圆即是有效应力圆，总应力强度线即是有效应力强度线。强度指标为cd、d四、工程中抗剪强度指标选用不固结不排水剪（快剪）cu、u（cq、q）固结不排水剪（固结快剪）ccu、cu（ccq、cq）固结排水剪（慢剪）ccd、cd（cs、s）pp1五、有效固结应力法两种试验得到相同的Kf线
Kf线上，pfqfef间存在唯一性关系A点：ef=ef
和试验的类型及应力路径等无关总应力法（固结不排水强度为例）有效固结应力法q’3利用固结不排水剪总应力强度指标估算有效固结应力法
